聚氨酯泡沫产品和塑料填充剂的种类VIP免费

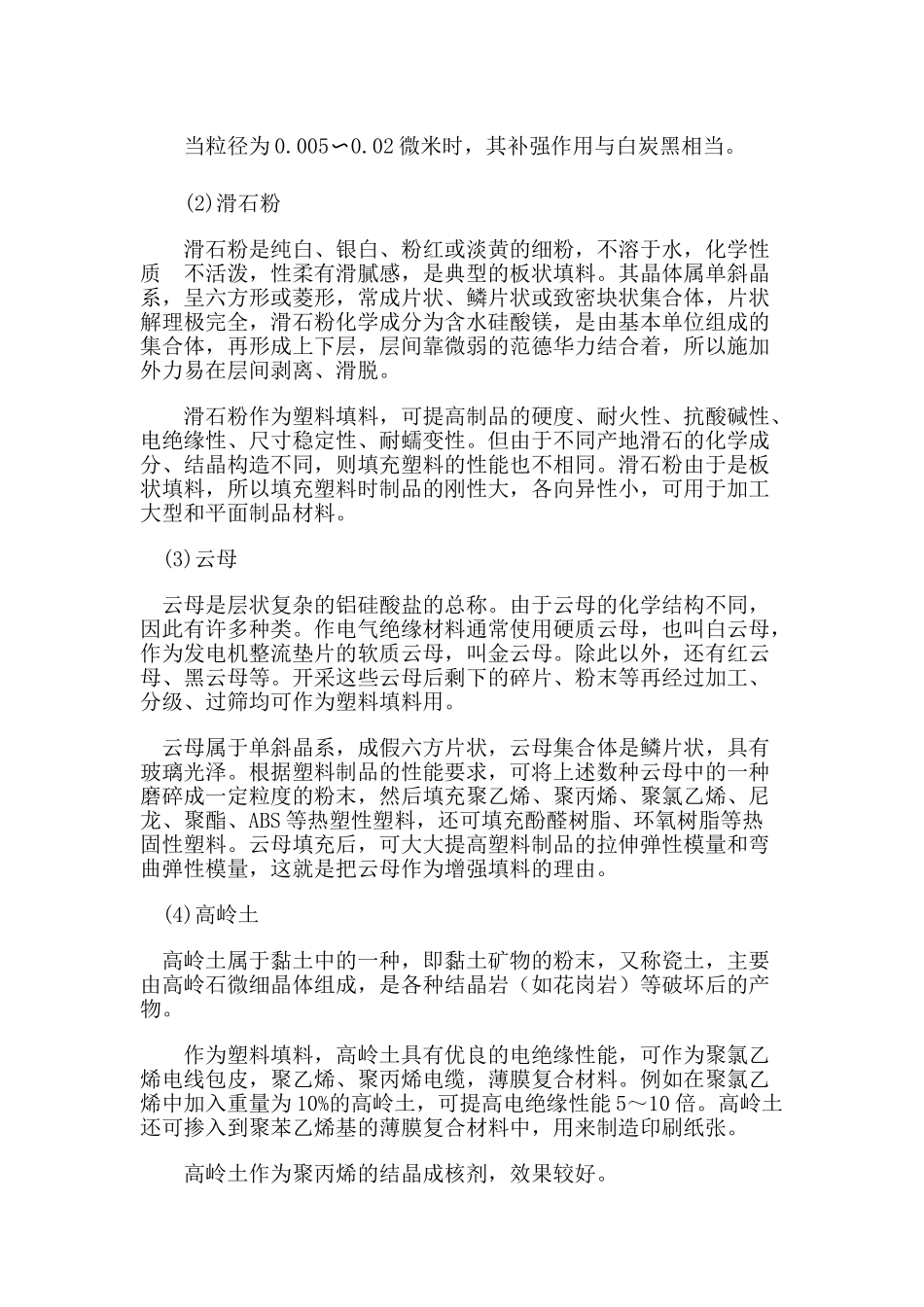

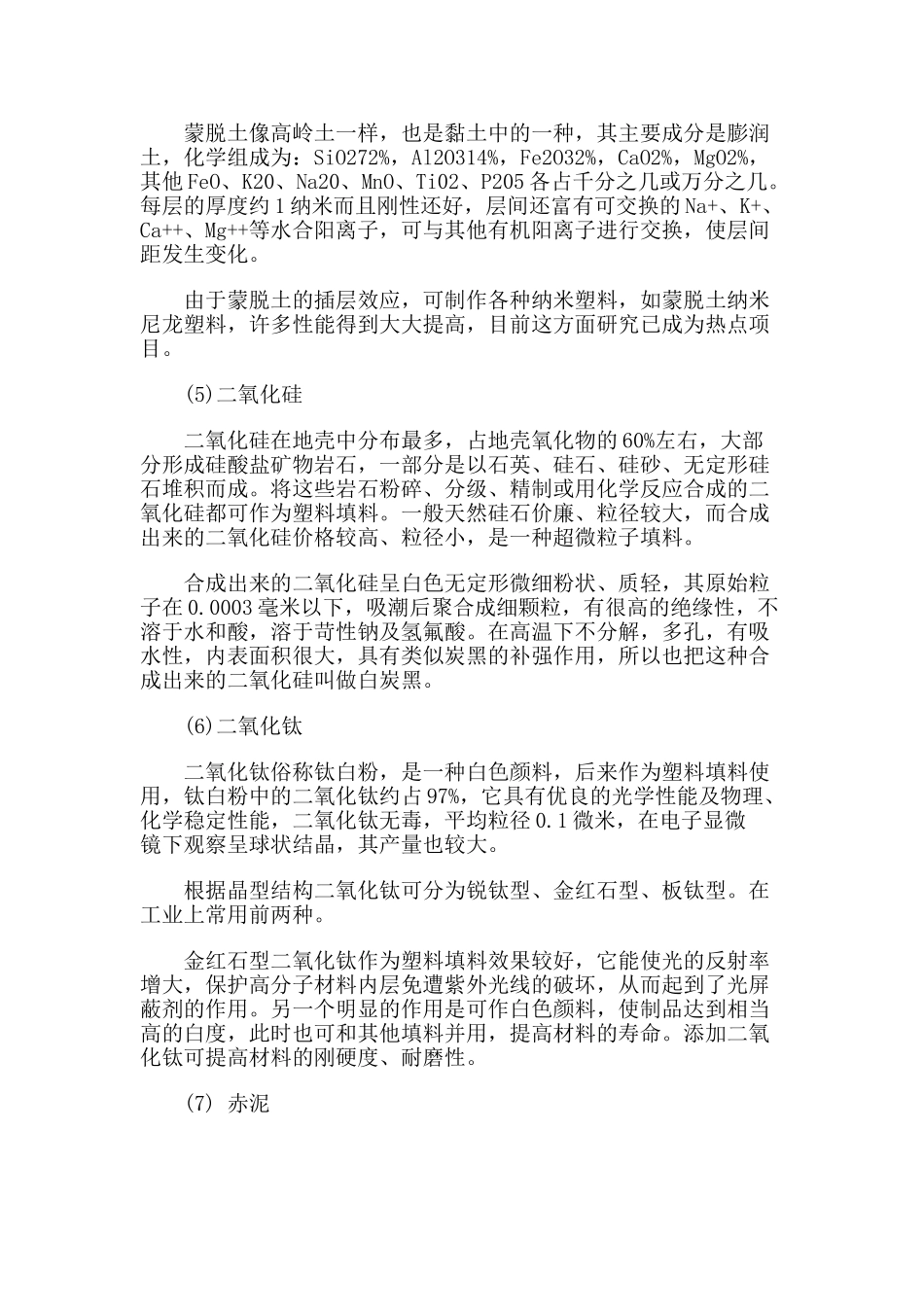

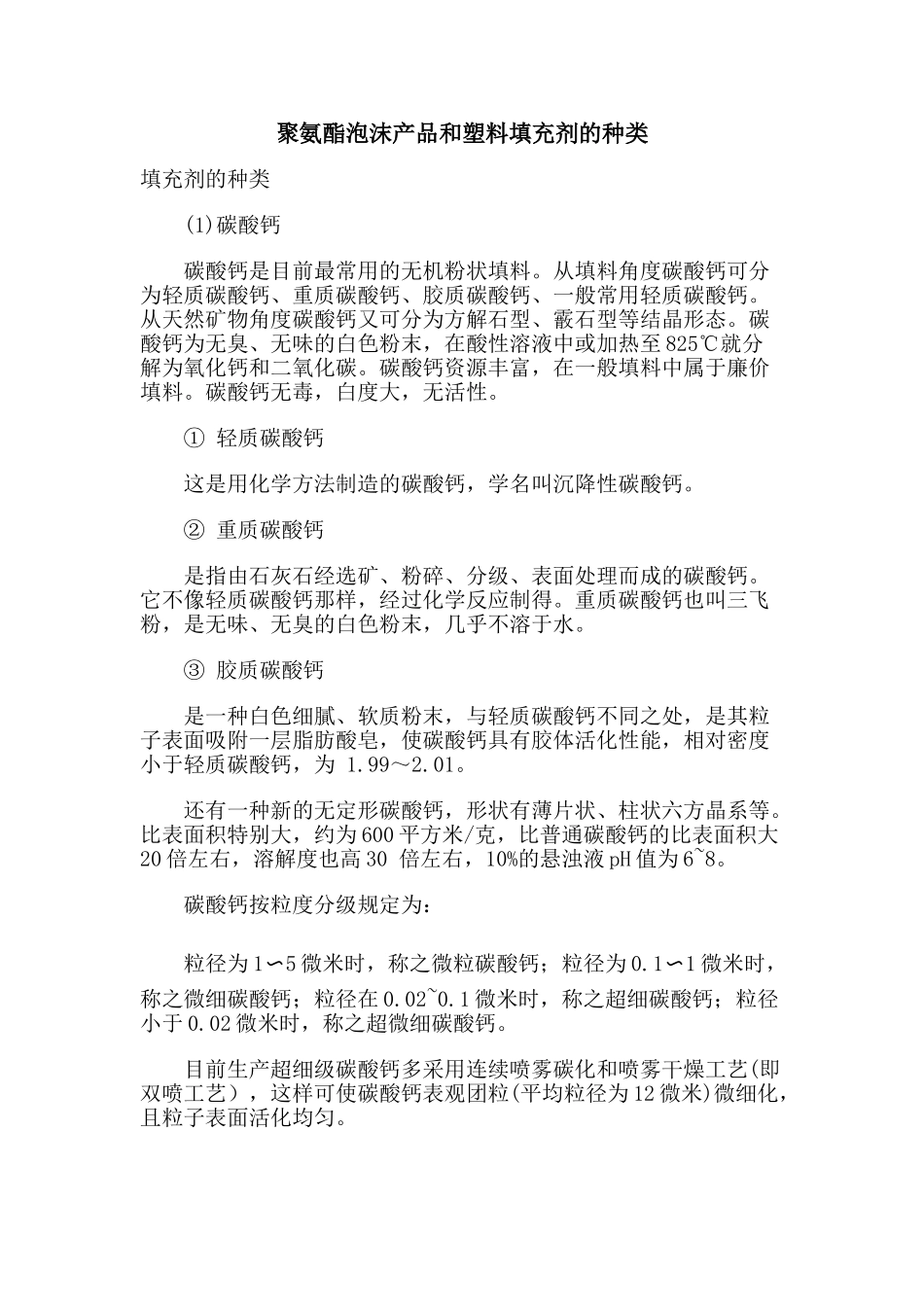

聚氨酯泡沫产品和塑料填充剂的种类填充剂的种类(1)碳酸钙碳酸钙是目前最常用的无机粉状填料。从填料角度碳酸钙可分为轻质碳酸钙、重质碳酸钙、胶质碳酸钙、一般常用轻质碳酸钙。从天然矿物角度碳酸钙又可分为方解石型、霰石型等结晶形态。碳酸钙为无臭、无味的白色粉末，在酸性溶液中或加热至825℃就分解为氧化钙和二氧化碳。碳酸钙资源丰富，在一般填料中属于廉价填料。碳酸钙无毒，白度大，无活性。①轻质碳酸钙这是用化学方法制造的碳酸钙，学名叫沉降性碳酸钙。②重质碳酸钙是指由石灰石经选矿、粉碎、分级、表面处理而成的碳酸钙。它不像轻质碳酸钙那样，经过化学反应制得。重质碳酸钙也叫三飞粉，是无味、无臭的白色粉末，几乎不溶于水。③胶质碳酸钙是一种白色细膩、软质粉末，与轻质碳酸钙不同之处，是其粒子表面吸附一层脂肪酸皂，使碳酸钙具有胶体活化性能，相对密度小于轻质碳酸钙，为1.99～2.01。还有一种新的无定形碳酸钙，形状有薄片状、柱状六方晶系等。比表面积特别大，约为600平方米/克，比普通碳酸钙的比表面积大20倍左右，溶解度也高30倍左右，10%的悬浊液pH值为6~8。碳酸钙按粒度分级规定为：粒径为1〜5微米时，称之微粒碳酸钙；粒径为0.1〜1微米时，称之微细碳酸钙；粒径在0.02~0.1微米时，称之超细碳酸钙；粒径小于0.02微米时，称之超微细碳酸钙。目前生产超细级碳酸钙多采用连续喷雾碳化和喷雾干燥工艺(即双喷工艺），这样可使碳酸钙表观团粒(平均粒径为12微米)微细化，且粒子表面活化均匀。当粒径为0.005〜0.02微米时，其补强作用与白炭黑相当。(2)滑石粉滑石粉是纯白、银白、粉红或淡黄的细粉，不溶于水，化学性质不活泼，性柔有滑膩感，是典型的板状填料。其晶体属单斜晶系，呈六方形或菱形，常成片状、鳞片状或致密块状集合体，片状解理极完全，滑石粉化学成分为含水硅酸镁，是由基本单位组成的集合体，再形成上下层，层间靠微弱的范德华力结合着，所以施加外力易在层间剥离、滑脱。滑石粉作为塑料填料，可提高制品的硬度、耐火性、抗酸碱性、电绝缘性、尺寸稳定性、耐蠕变性。但由于不同产地滑石的化学成分、结晶构造不同，则填充塑料的性能也不相同。滑石粉由于是板状填料，所以填充塑料时制品的刚性大，各向异性小，可用于加工大型和平面制品材料。(3)云母云母是层状复杂的铝硅酸盐的总称。由于云母的化学结构不同，因此有许多种类。作电气绝缘材料通常使用硬质云母，也叫白云母，作为发电机整流垫片的软质云母，叫金云母。除此以外，还有红云母、黑云母等。开采这些云母后剩下的碎片、粉末等再经过加工、分级、过筛均可作为塑料填料用。云母属于单斜晶系，成假六方片状，云母集合体是鳞片状，具有玻璃光泽。根据塑料制品的性能要求，可将上述数种云母中的一种磨碎成一定粒度的粉末，然后填充聚乙烯、聚丙烯、聚氯乙烯、尼龙、聚酯、ABS等热塑性塑料，还可填充酚醛树脂、环氧树脂等热固性塑料。云母填充后，可大大提高塑料制品的拉伸弹性模量和弯曲弹性模量，这就是把云母作为增强填料的理由。(4)高岭土高岭土属于黏土中的一种，即黏土矿物的粉末，又称瓷土，主要由高岭石微细晶体组成，是各种结晶岩（如花岗岩）等破坏后的产物。作为塑料填料，高岭土具有优良的电绝缘性能，可作为聚氯乙烯电线包皮，聚乙烯、聚丙烯电缆，薄膜复合材料。例如在聚氯乙烯中加入重量为10%的高岭土，可提高电绝缘性能5～10倍。高岭土还可掺入到聚苯乙烯基的薄膜复合材料中，用来制造印刷纸张。高岭土作为聚丙烯的结晶成核剂，效果较好。蒙脱土像高岭土一样，也是黏土中的一种，其主要成分是膨润土，化学组成为：SiO272%，Al2O314%，Fe2O32%，CaO2%，MgO2%，其他FeO、K20、Na20、MnO、Ti02、P205各占千分之几或万分之几。每层的厚度约1纳米而且刚性还好，层间还富有可交换的Na+、K+、Ca++、Mg++等水合阳离子，可与其他有机阳离子进行交换，使层间距发生变化。由于蒙脱土的插层效应，可制作各种纳米塑料，如蒙脱土纳米尼龙塑料，许多性能得到大大提高，目前这方面研究已成为热点项目。(5)二氧化硅二氧化硅在地壳中分布最多，占地壳氧化物的60%左右，大部分形成硅酸盐矿物...
