电大电工电子技术形成性考核作业(全)VIP专享VIP免费

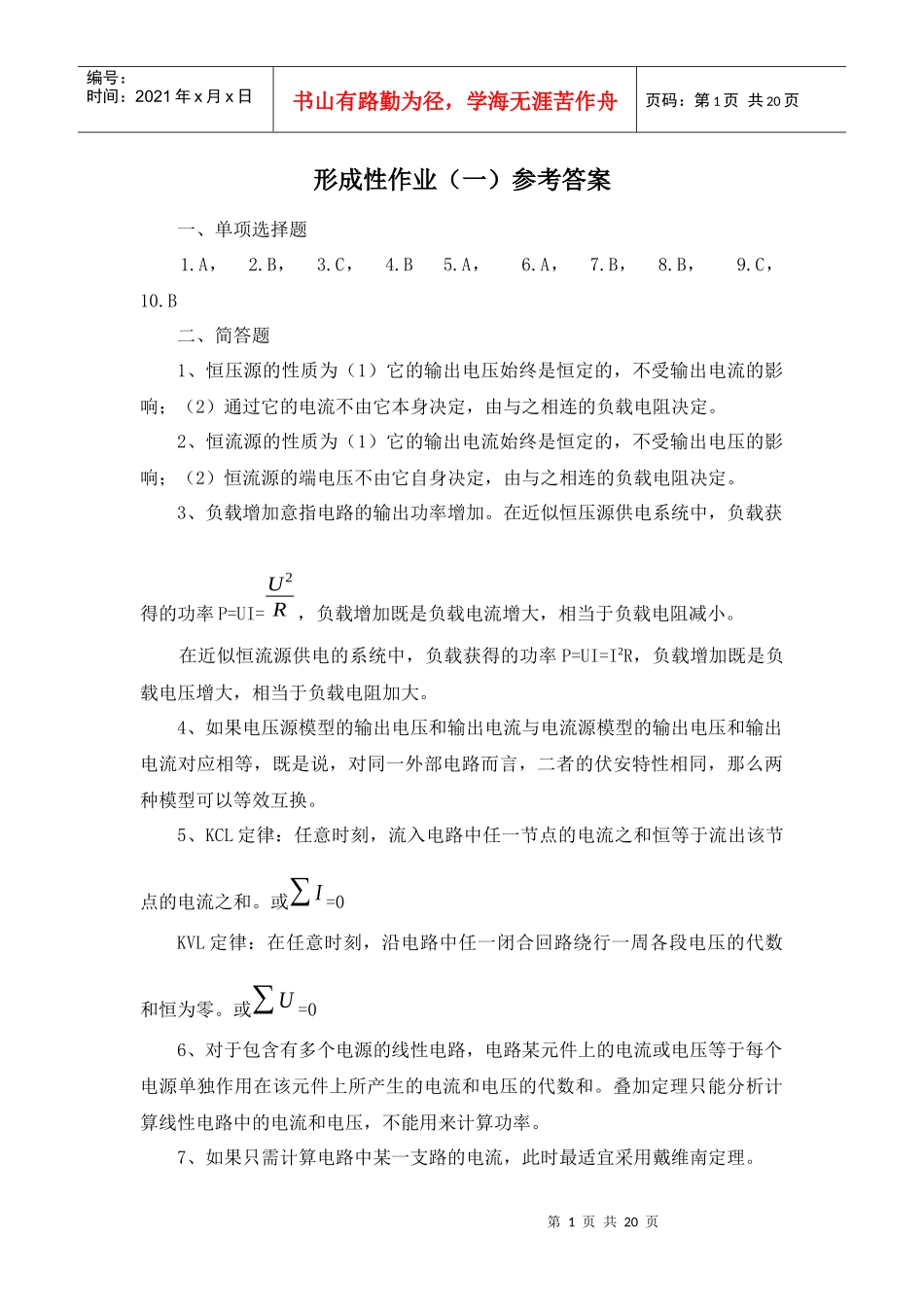

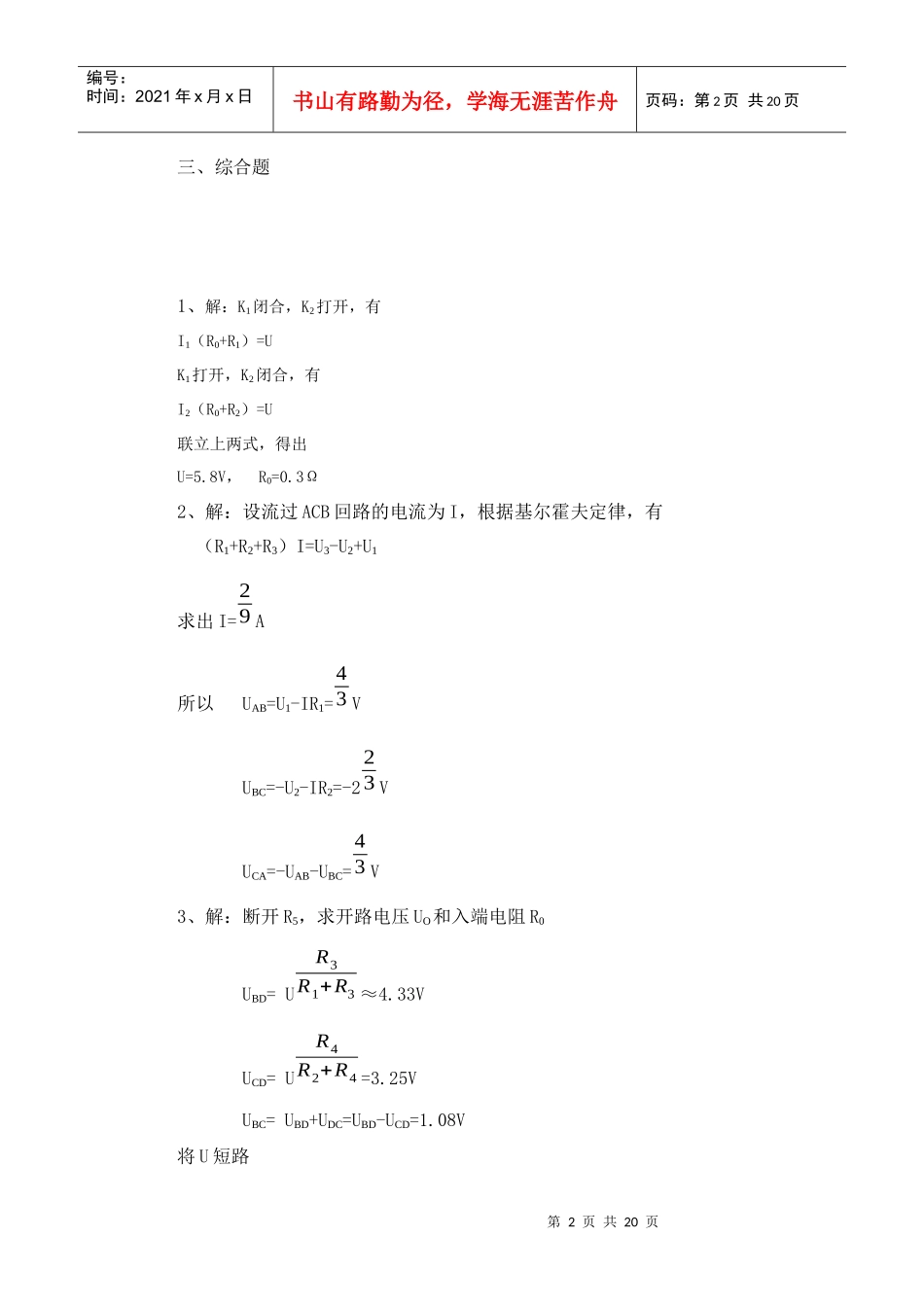

第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共20页形成性作业（一）参考答案一、单项选择题1.A，2.B，3.C，4.B5.A，6.A，7.B，8.B，9.C，10.B二、简答题1、恒压源的性质为（1）它的输出电压始终是恒定的，不受输出电流的影响；（2）通过它的电流不由它本身决定，由与之相连的负载电阻决定。2、恒流源的性质为（1）它的输出电流始终是恒定的，不受输出电压的影响；（2）恒流源的端电压不由它自身决定，由与之相连的负载电阻决定。3、负载增加意指电路的输出功率增加。在近似恒压源供电系统中，负载获得的功率P=UI=U2R，负载增加既是负载电流增大，相当于负载电阻减小。在近似恒流源供电的系统中，负载获得的功率P=UI=I2R，负载增加既是负载电压增大，相当于负载电阻加大。4、如果电压源模型的输出电压和输出电流与电流源模型的输出电压和输出电流对应相等，既是说，对同一外部电路而言，二者的伏安特性相同，那么两种模型可以等效互换。5、KCL定律：任意时刻，流入电路中任一节点的电流之和恒等于流出该节点的电流之和。或∑I=0KVL定律：在任意时刻，沿电路中任一闭合回路绕行一周各段电压的代数和恒为零。或∑U=06、对于包含有多个电源的线性电路，电路某元件上的电流或电压等于每个电源单独作用在该元件上所产生的电流和电压的代数和。叠加定理只能分析计算线性电路中的电流和电压，不能用来计算功率。7、如果只需计算电路中某一支路的电流，此时最适宜采用戴维南定理。第2页共20页第1页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共20页三、综合题1、解：K1闭合，K2打开，有I1（R0+R1）=UK1打开，K2闭合，有I2（R0+R2）=U联立上两式，得出U=5.8V，R0=0.3Ω2、解：设流过ACB回路的电流为I，根据基尔霍夫定律，有（R1+R2+R3）I=U3-U2+U1求出I=29A所以UAB=U1-IR1=43VUBC=-U2-IR2=-223VUCA=-UAB-UBC=43V3、解：断开R5，求开路电压UO和入端电阻R0UBD=UR3R1+R3≈4.33VUCD=UR4R2+R4=3.25VUBC=UBD+UDC=UBD-UCD=1.08V将U短路第3页共20页第2页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共20页R0=（R1//R3）+（R2//R4）≈5.83Ω求出电流I5为I5=UR0+R5=UBCR0+R5≈0.1A第4页共20页第3页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共20页形成性作业（二）参考答案一、单项选择题1.C，2.C，3.A，4.B5.A，6.A，7.C，8.A，9.C，10.C二、简答题1、幅值、频率、初相2、（1）电路的阻抗最小并呈电阻性。（2）电路中的电流最大。（3）XL=XC，串联谐振可在电容和电感两端产生高电压。3、电源能够传送多少有功功率给负载，与功率因数cosϕ的大小有直接关系。cosϕ=1，说明输出的功率全部是有功功率，电源设备得到充分利用。cosϕ的大小说明了电源设备的容量被利用的程度，低功率因数将造成电源设备的浪费。4、相电流与线电流的关系为IP=IL相电压与线电压的关系为UL=√3UP5、相电流与线电流的关系为IL=√3IP相电压与线电压的关系为UP=UL三、综合题1、解：正弦电压瞬时表达式为u=Umcos（ωt+600）当t=0时，u0=Umcos600故有Um=u0cos600=220√2V第5页共20页第4页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共20页U=Um√2=220V2、解：直流电源作用时XL=ωL=0，R=40/4=10Ω交流电源作用时Z=UI=22010=22ΩXL=√Z2−R2=√222−102=19.6ΩL=XL2πf=62.4mH3、解：设电流为参考相量，即I¿=I00A，电阻R上的电压相量为UR¿=RI¿=500V，由于电感上的电压UL¿超前电流I¿相位900，则有UL=√U2−UR2=14.14V于是XL=ULI=14.14Ω，L=XLω=70mHP=I2R=5W4、谐振频率f0=12π√LC=265.4KHZ谐振电流I0=UR=0.5AI¿UR¿UL¿U¿第6页共20页第5页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共20页XL=ω0L=3333ΩXC=1ω0C=3333ΩQ0=ωL0R=333第7页共20页第6页共20页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共20页形成性作业（三）参考答案一、单项选择题1.A，2.A，3.B，4.A，5.A，6.B，7.C，二、简答题1、...
