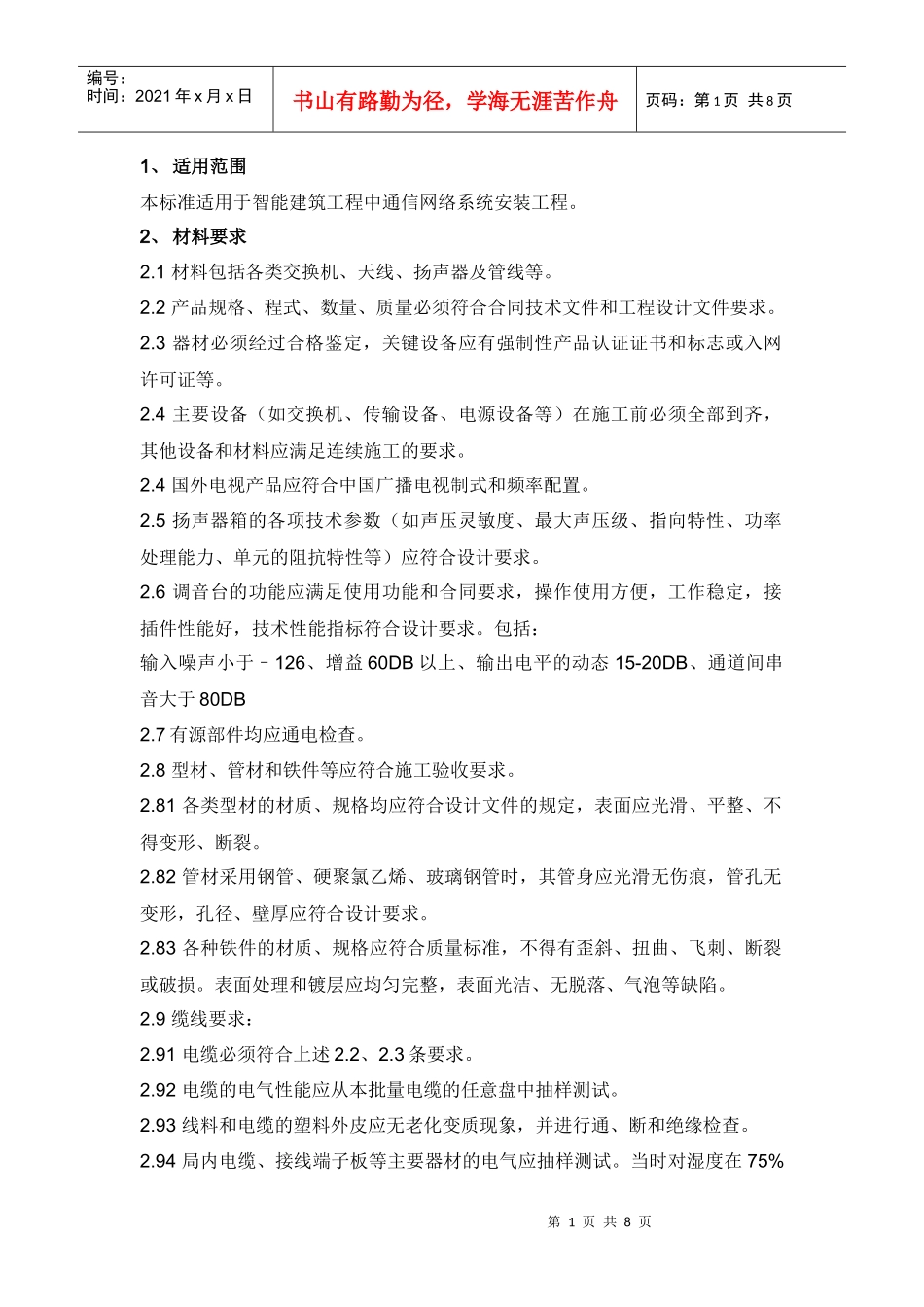

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页1、适用范围本标准适用于智能建筑工程中通信网络系统安装工程。2、材料要求2.1材料包括各类交换机、天线、扬声器及管线等。2.2产品规格、程式、数量、质量必须符合合同技术文件和工程设计文件要求。2.3器材必须经过合格鉴定，关键设备应有强制性产品认证证书和标志或入网许可证等。2.4主要设备（如交换机、传输设备、电源设备等）在施工前必须全部到齐，其他设备和材料应满足连续施工的要求。2.4国外电视产品应符合中国广播电视制式和频率配置。2.5扬声器箱的各项技术参数（如声压灵敏度、最大声压级、指向特性、功率处理能力、单元的阻抗特性等）应符合设计要求。2.6调音台的功能应满足使用功能和合同要求，操作使用方便，工作稳定，接插件性能好，技术性能指标符合设计要求。包括：输入噪声小于–126、增益60DB以上、输出电平的动态15-20DB、通道间串音大于80DB2.7有源部件均应通电检查。2.8型材、管材和铁件等应符合施工验收要求。2.81各类型材的材质、规格均应符合设计文件的规定，表面应光滑、平整、不得变形、断裂。2.82管材采用钢管、硬聚氯乙烯、玻璃钢管时，其管身应光滑无伤痕，管孔无变形，孔径、壁厚应符合设计要求。2.83各种铁件的材质、规格应符合质量标准，不得有歪斜、扭曲、飞刺、断裂或破损。表面处理和镀层应均匀完整，表面光洁、无脱落、气泡等缺陷。2.9缆线要求：2.91电缆必须符合上述2.2、2.3条要求。2.92电缆的电气性能应从本批量电缆的任意盘中抽样测试。2.93线料和电缆的塑料外皮应无老化变质现象，并进行通、断和绝缘检查。2.94局内电缆、接线端子板等主要器材的电气应抽样测试。当时对湿度在75%第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页以下，用250V兆欧表测试时，电缆芯线绝缘电阻应不小于200兆欧，接线端子板相邻的绝缘电阻应不低于500兆欧。2.95剥开电缆头，有A、B端要求的要识别端别，在缆线外端应标出类别和序号。2.96光缆开盘后应先检查光缆外表面有无损伤，光缆端封装是否良好。根据光缆出厂产品质量检验合格证和测试记录，审核光纤的几何、光学和传输特性及机械物理性能是否符合设计要求。并进行衰减、长度测试。2.10光纤调度软纤要求：2.101光纤调度软纤应具有经过防火处理的光纤保护包皮，两端的活性连接器端面应配有合适的保护盖帽。2.102光纤插座面板应有发射和接收的明显标志。2.103保安接线排的保安单元过压、过流保护及对绞电缆的电器性能、机械特性、传输性能等均应符合相关标准。3、主要工具3.1示波器、场强仪、三用表、光纤熔接机、光纤研磨机、纵向光纤剥离钳、光纤连接器压接钳、光纤划笔、兆欧表、照度计、接地电阻测试仪、直流稳压电源。3.2切割机、螺丝刀、尖嘴钳、高凳、工具袋、对线电话或步话机等。4、作业条件4.1综合布线系统施工完毕，已通过系统检测并具竣工验收条件；4.2设备机房施工完毕，机房环境、电源及接地安装已完成，具备安装条件。5、操作工艺工艺流程6、质量检验6.1主控项目6.1.1智能建筑通信系统安装工程的检测阶段、检测内容、检测方法及性能指标通讯系统安装要求前端设备安装通讯控制设备安装统调验收第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页要求应符合《程控电话交换设备安装工程验收规范》YD5077等有关国家现行标准的要求。6.1.2通信系统接入公用通信网信道的传输速率、信号方式、物理接口和接口协议应符合设计要求。6.1.3通信系统的工程实施及质量控制和系统检测的内容应符合下表的要求。通信系统工程检测项目表I程控电话交换设备安装工程序号检测内容1安装验收检查1）机房环境要求2）设备器材进场检验3）设备机柜加固安装检查4）设备模块配置检查5）设备间及机架内缆线布放6）电源及电力线布放检查7）设备至各类配线设备间缆线布放8）缆线导通检查9）各种标签检查10）接地电阻值检查11）接地引入线及接地装置检查12）机房内防火措施13）机房内安全措施2通电测试前硬件检查1）按施工图设计要求检查设备安装2...
