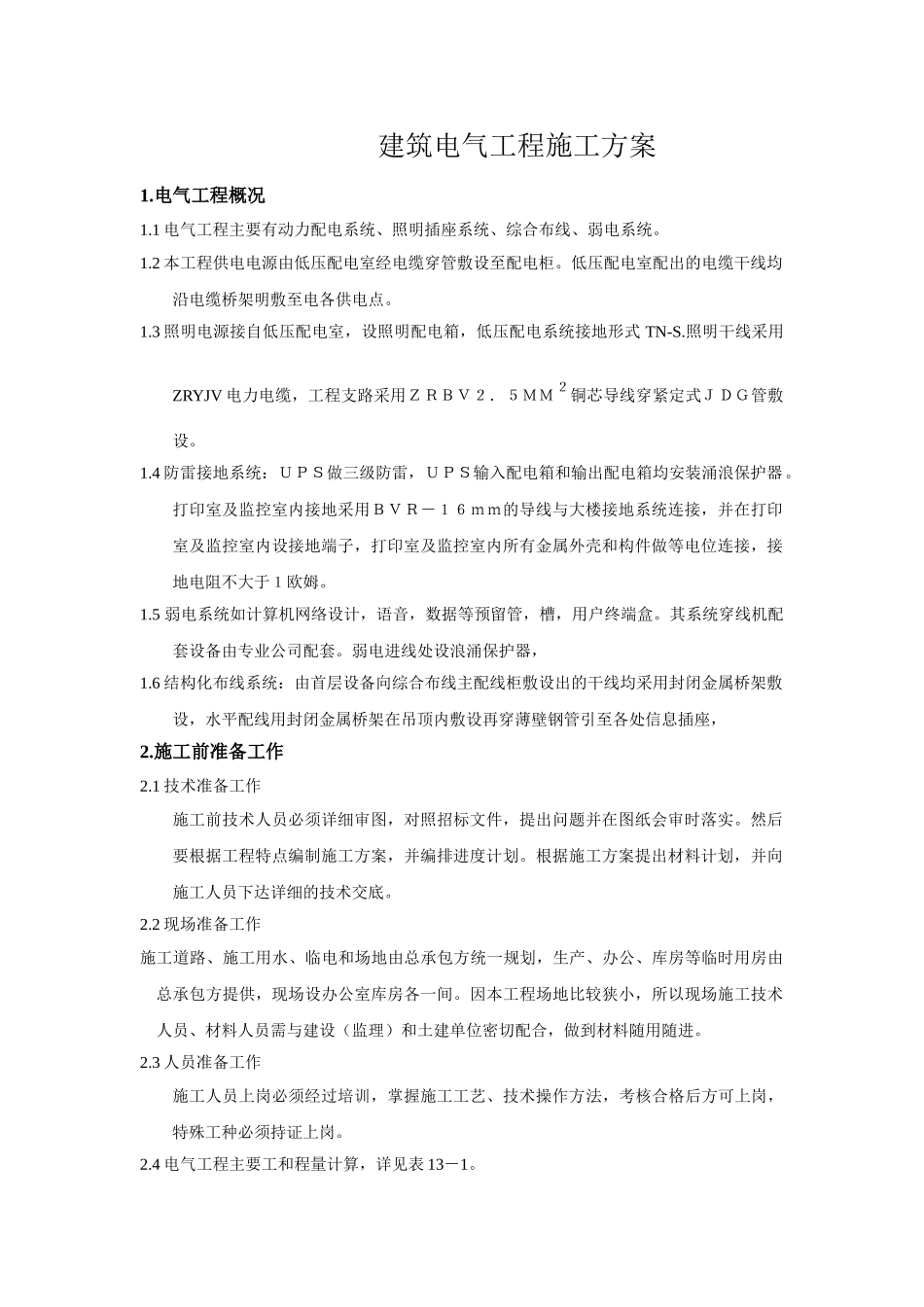

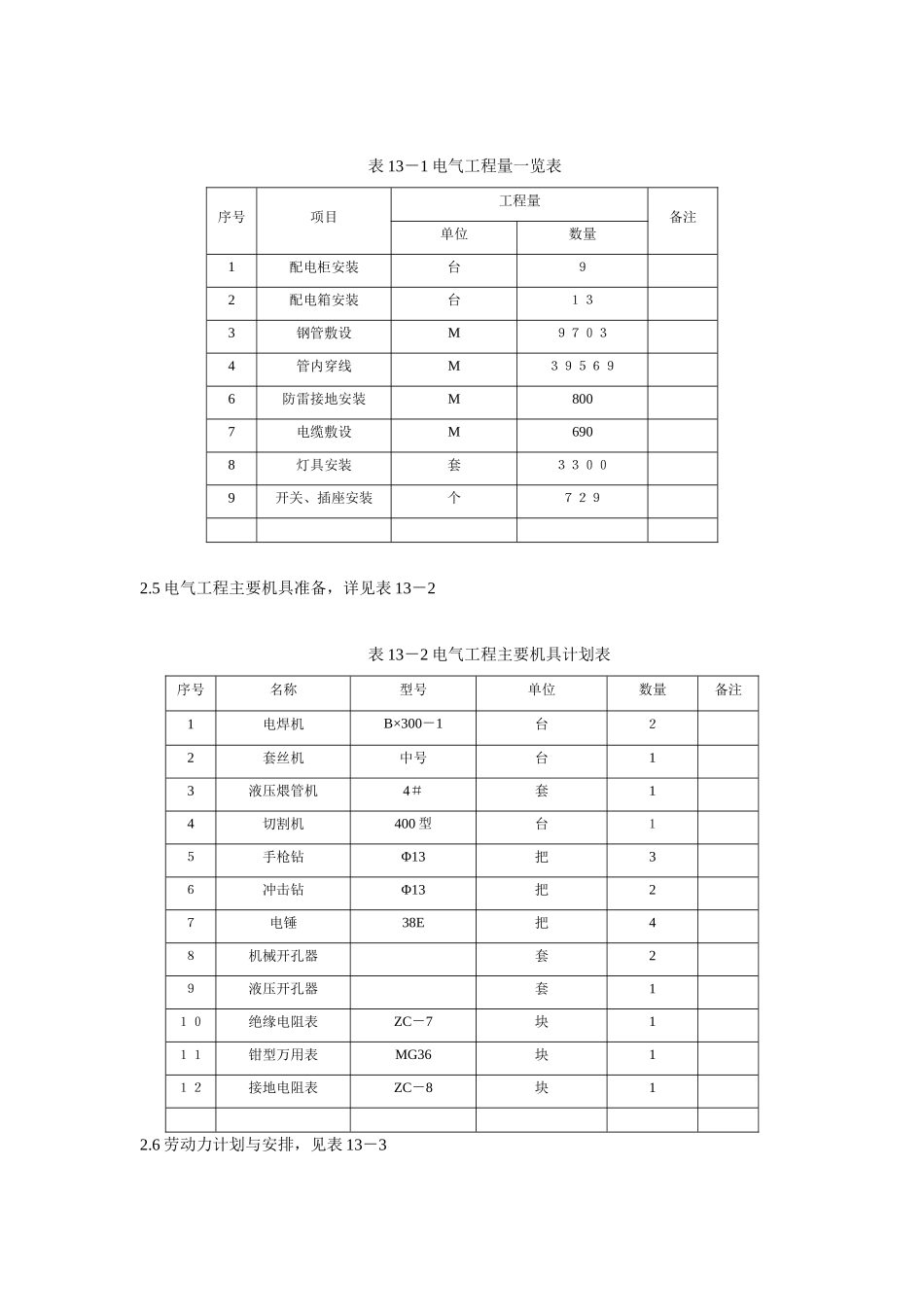

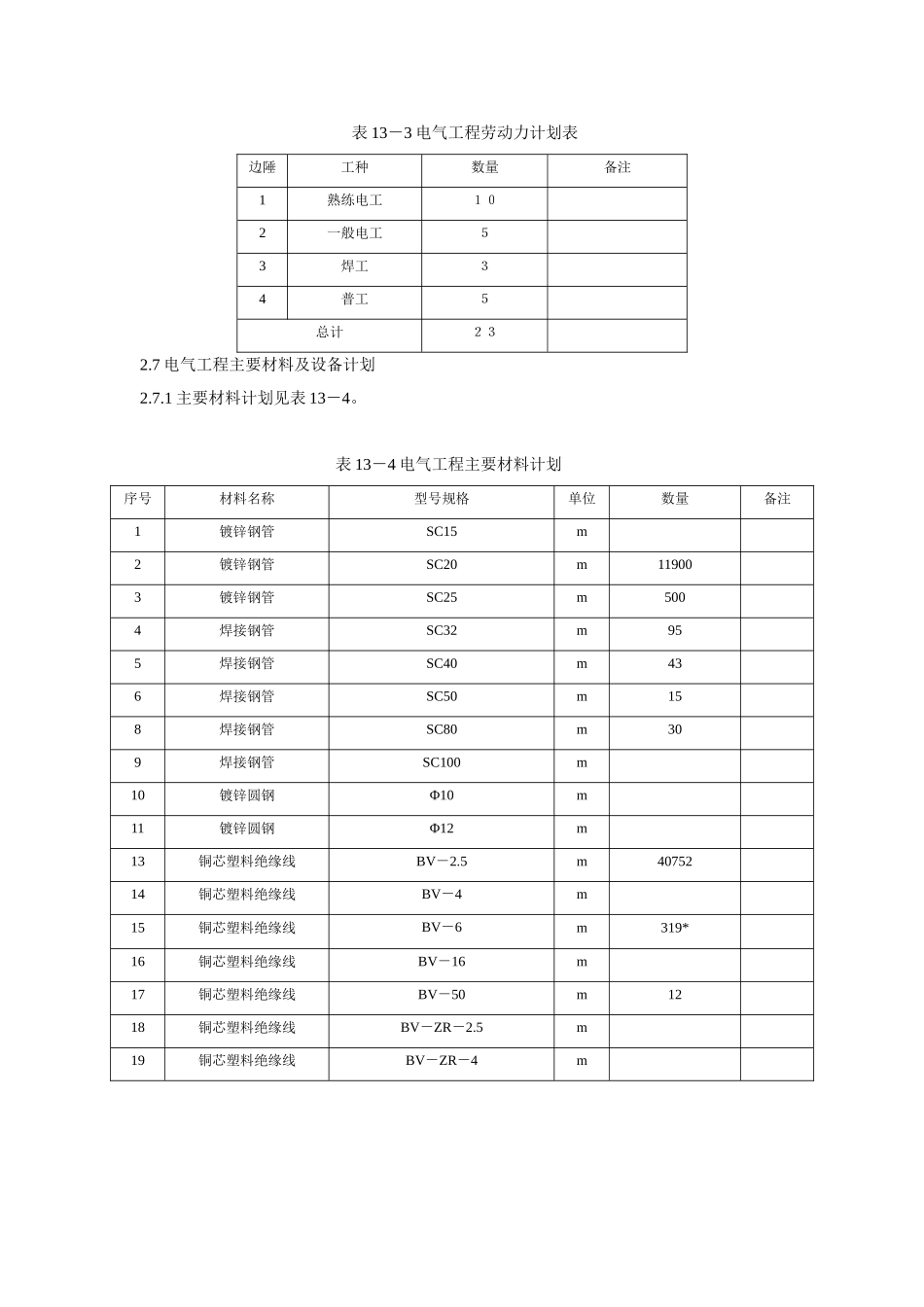

建筑电气工程施工方案1.电气工程概况1.1电气工程主要有动力配电系统、照明插座系统、综合布线、弱电系统。1.2本工程供电电源由低压配电室经电缆穿管敷设至配电柜。低压配电室配出的电缆干线均沿电缆桥架明敷至电各供电点。1.3照明电源接自低压配电室，设照明配电箱，低压配电系统接地形式TN-S.照明干线采用ZRYJV电力电缆，工程支路采用ＺＲＢＶ２．５ＭＭ２铜芯导线穿紧定式ＪＤＧ管敷设。1.4防雷接地系统：ＵＰＳ做三级防雷，ＵＰＳ输入配电箱和输出配电箱均安装涌浪保护器。打印室及监控室内接地采用ＢＶＲ－１６ｍｍ的导线与大楼接地系统连接，并在打印室及监控室内设接地端子，打印室及监控室内所有金属外壳和构件做等电位连接，接地电阻不大于１欧姆。1.5弱电系统如计算机网络设计，语音，数据等预留管，槽，用户终端盒。其系统穿线机配套设备由专业公司配套。弱电进线处设浪涌保护器，1.6结构化布线系统：由首层设备向综合布线主配线柜敷设出的干线均采用封闭金属桥架敷设，水平配线用封闭金属桥架在吊顶内敷设再穿薄壁钢管引至各处信息插座，2.施工前准备工作2.1技术准备工作施工前技术人员必须详细审图，对照招标文件，提出问题并在图纸会审时落实。然后要根据工程特点编制施工方案，并编排进度计划。根据施工方案提出材料计划，并向施工人员下达详细的技术交底。2.2现场准备工作施工道路、施工用水、临电和场地由总承包方统一规划，生产、办公、库房等临时用房由总承包方提供，现场设办公室库房各一间。因本工程场地比较狭小，所以现场施工技术人员、材料人员需与建设（监理）和土建单位密切配合，做到材料随用随进。2.3人员准备工作施工人员上岗必须经过培训，掌握施工工艺、技术操作方法，考核合格后方可上岗，特殊工种必须持证上岗。2.4电气工程主要工和程量计算，详见表13－1。表13－1电气工程量一览表序号项目工程量备注单位数量1配电柜安装台９2配电箱安装台１３3钢管敷设M９７０３4管内穿线M３９５６９6防雷接地安装M8007电缆敷设M6908灯具安装套３３００9开关、插座安装个７２９2.5电气工程主要机具准备，详见表13－2表13－2电气工程主要机具计划表序号名称型号单位数量备注1电焊机B×300－1台２2套丝机中号台13液压煨管机4＃套14切割机400型台１５手枪钻Φ13把3６冲击钻Φ13把2７电锤38E把4８机械开孔器套2９液压开孔器套1１０绝缘电阻表ZC－7块1１１钳型万用表MG36块1１２接地电阻表ZC－8块12.6劳动力计划与安排，见表13－3表13－3电气工程劳动力计划表边陲工种数量备注1熟练电工１０2一般电工５3焊工３4普工５总计２３2.7电气工程主要材料及设备计划2.7.1主要材料计划见表13－4。表13－4电气工程主要材料计划序号材料名称型号规格单位数量备注1镀锌钢管SC15m2镀锌钢管SC20m119003镀锌钢管SC25m5004焊接钢管SC32m955焊接钢管SC40m436焊接钢管SC50m158焊接钢管SC80m309焊接钢管SC100m10镀锌圆钢Φ10m11镀锌圆钢Φ12m13铜芯塑料绝缘线BV－2.5m4075214铜芯塑料绝缘线BV－4m15铜芯塑料绝缘线BV－6m319*16铜芯塑料绝缘线BV－16m17铜芯塑料绝缘线BV－50m1218铜芯塑料绝缘线BV－ZR－2.5m19铜芯塑料绝缘线BV－ZR－4m20阻燃电力电缆ZRYJV-4*70+1*35ZRYJV-5*16ZRYJV-4*25+1*16ZRYJV-5*10ZRYJV-5*6m200米464米56米191米205米21格栅灯600*600套6322格栅灯600*120套17723磨砂灯300*1200套10024风扇套825灯带套87926射灯套12227壁灯套1328筒灯套47629单联开关个8130双联开关个4931三联开关个2532单相二三级插座个41533地插个18234按钮盒2.7.2主要设备计划见表13－5。表13－5电气工程主要设备计划表设备名称型号规格单位数量备注动力配电柜台9动力配电箱台7接地配电箱台1开水配电箱台1高压环网柜过渡单元GE－1G1台13.电工程主要施工方法及质量要求3.1管路敷设分项、检验批工程施工方法及质量要求3.1.1首先要求在配合结构预埋中，施工人员必须认真熟悉图纸，严格按设计要求的管路规格、型号及敷设方式进行施工。3.1.2根据设计图纸要求及某年某月某日图纸会审记录，有吊顶的房间管线为自线槽引出钢管明设，地下1、2层照明支路穿管敷设设。配合土建作好暗管敷设，简体混凝土墙内开...
