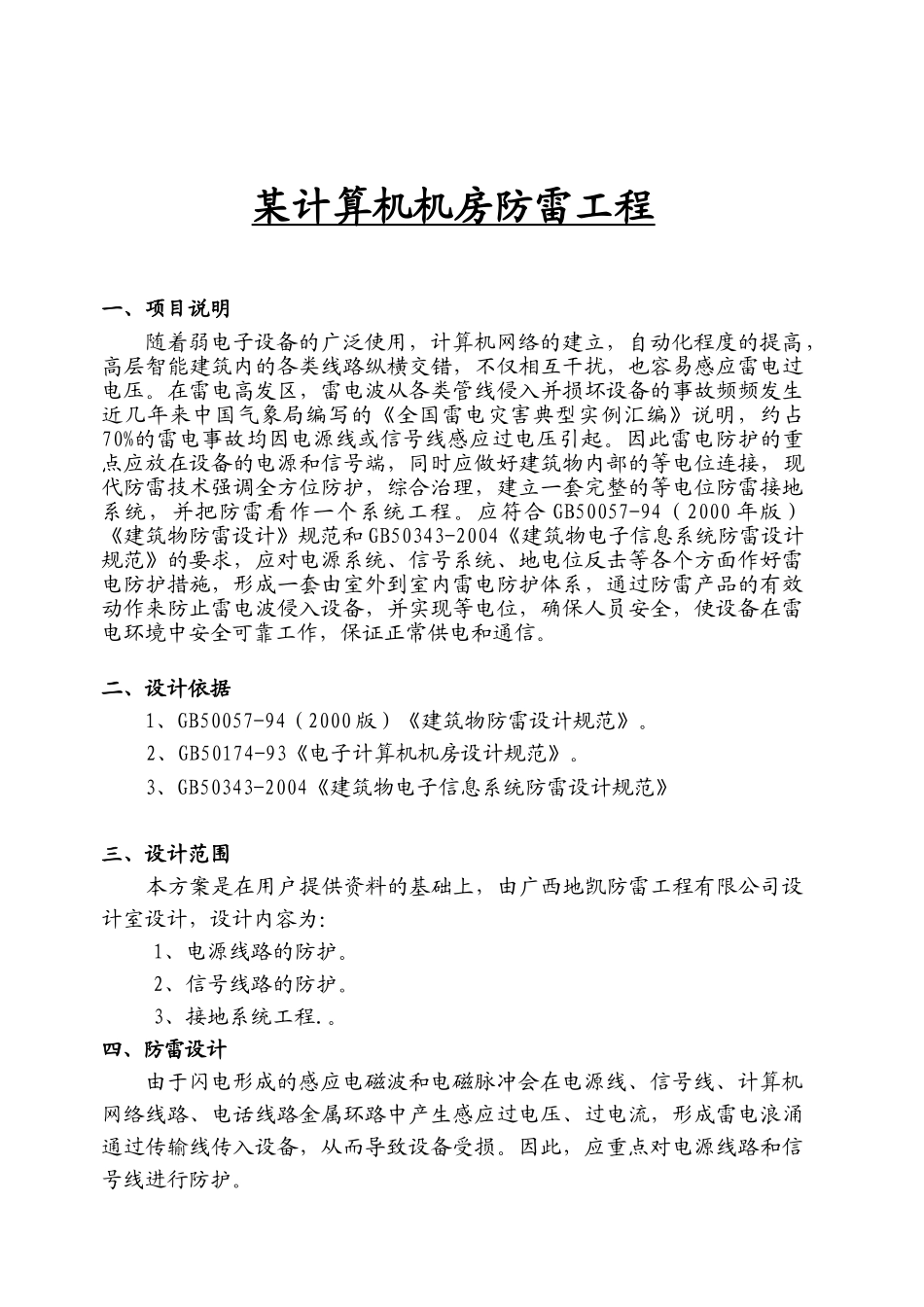

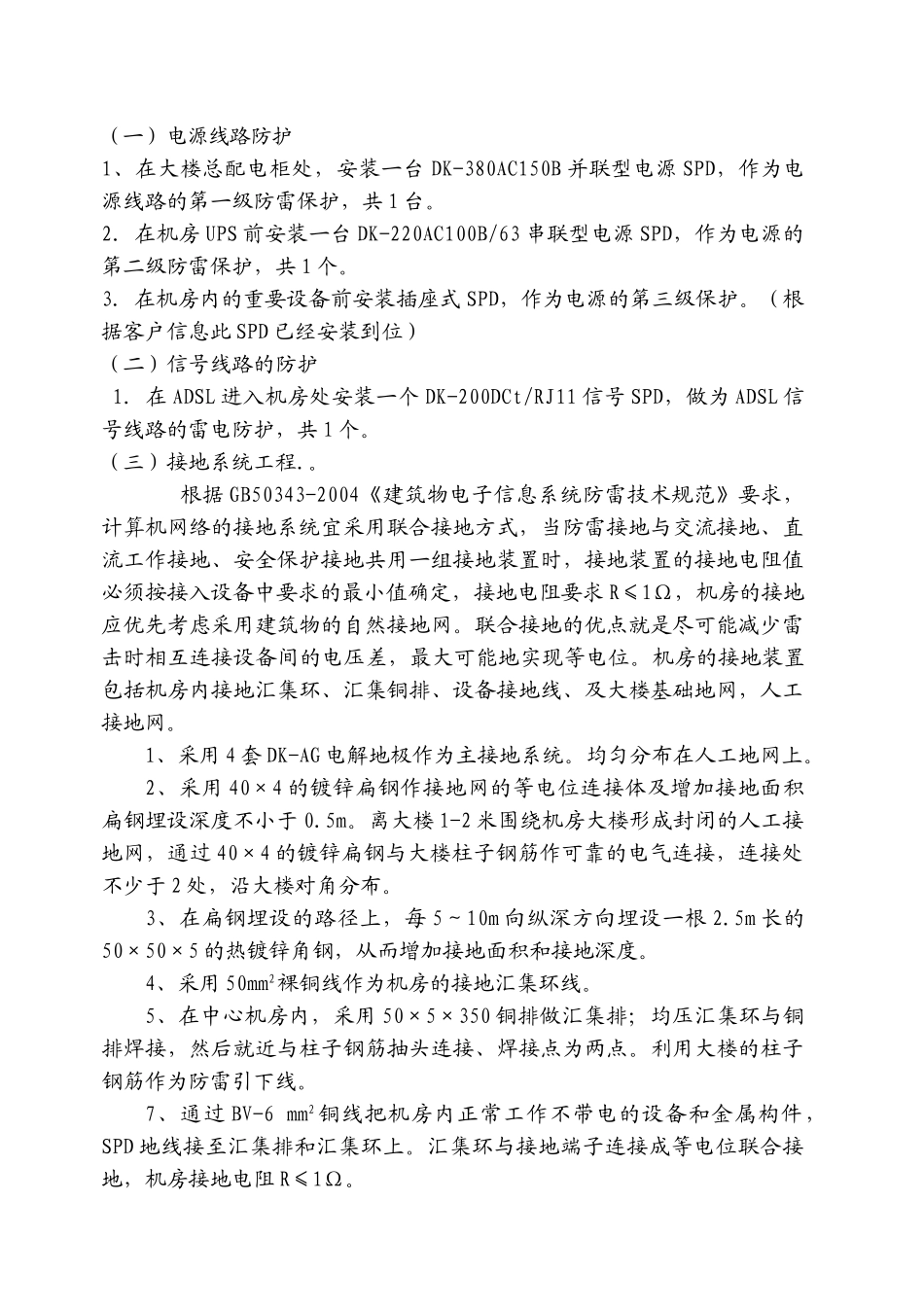

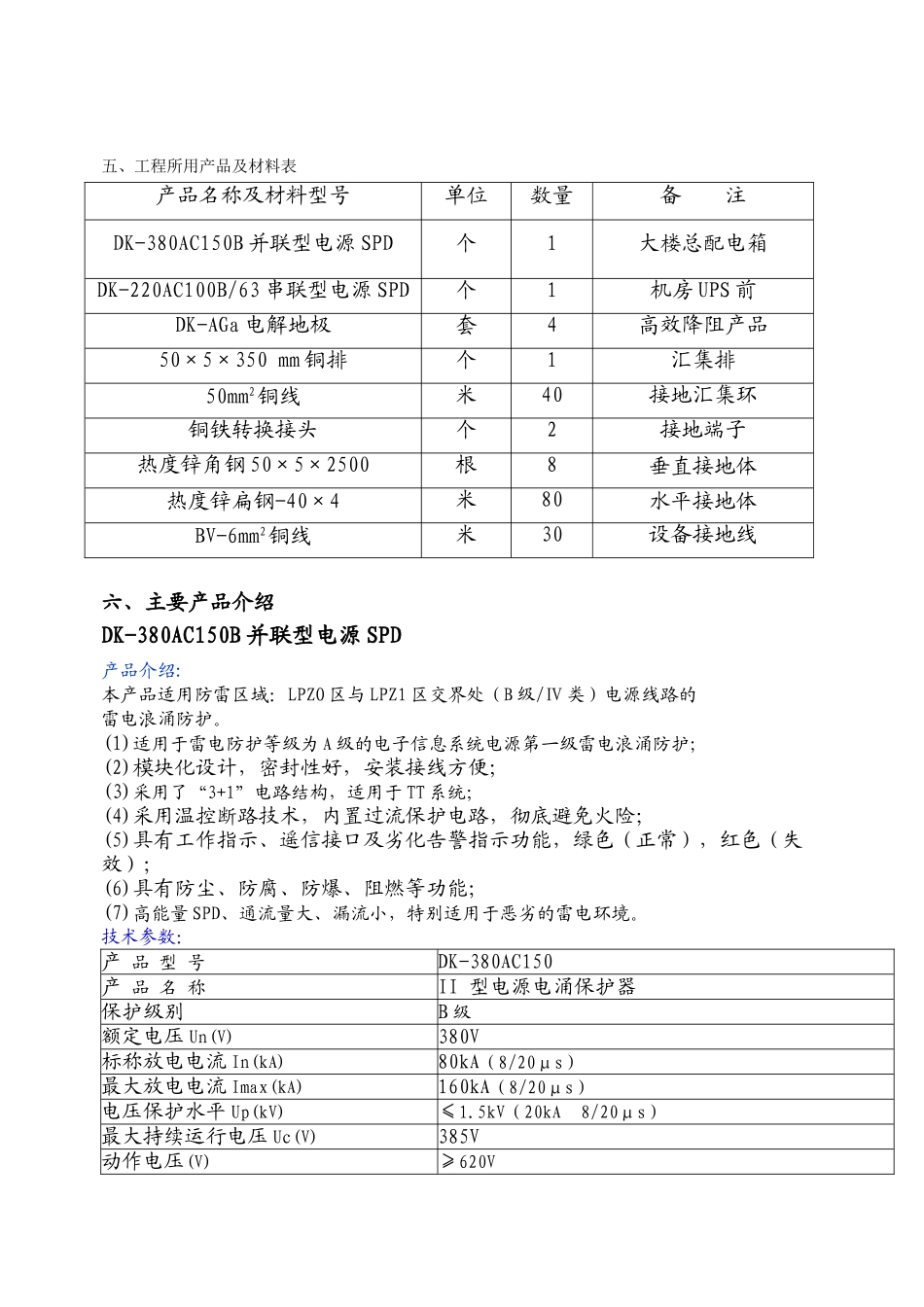

某计算机机房防雷工程一、项目说明随着弱电子设备的广泛使用，计算机网络的建立，自动化程度的提高，高层智能建筑内的各类线路纵横交错，不仅相互干扰，也容易感应雷电过电压。在雷电高发区，雷电波从各类管线侵入并损坏设备的事故频频发生近几年来中国气象局编写的《全国雷电灾害典型实例汇编》说明，约占70%的雷电事故均因电源线或信号线感应过电压引起。因此雷电防护的重点应放在设备的电源和信号端，同时应做好建筑物内部的等电位连接，现代防雷技术强调全方位防护，综合治理，建立一套完整的等电位防雷接地系统，并把防雷看作一个系统工程。应符合GB50057-94（2000年版）《建筑物防雷设计》规范和GB50343-2004《建筑物电子信息系统防雷设计规范》的要求，应对电源系统、信号系统、地电位反击等各个方面作好雷电防护措施，形成一套由室外到室内雷电防护体系，通过防雷产品的有效动作来防止雷电波侵入设备，并实现等电位，确保人员安全，使设备在雷电环境中安全可靠工作，保证正常供电和通信。二、设计依据1、GB50057-94（2000版）《建筑物防雷设计规范》。2、GB50174-93《电子计算机机房设计规范》。3、GB50343-2004《建筑物电子信息系统防雷设计规范》三、设计范围本方案是在用户提供资料的基础上，由广西地凯防雷工程有限公司设计室设计，设计内容为：1、电源线路的防护。2、信号线路的防护。3、接地系统工程.。四、防雷设计由于闪电形成的感应电磁波和电磁脉冲会在电源线、信号线、计算机网络线路、电话线路金属环路中产生感应过电压、过电流，形成雷电浪涌通过传输线传入设备，从而导致设备受损。因此，应重点对电源线路和信号线进行防护。（一）电源线路防护1、在大楼总配电柜处，安装一台DK-380AC150B并联型电源SPD，作为电源线路的第一级防雷保护，共1台。2．在机房UPS前安装一台DK-220AC100B/63串联型电源SPD，作为电源的第二级防雷保护，共1个。3．在机房内的重要设备前安装插座式SPD，作为电源的第三级保护。（根据客户信息此SPD已经安装到位）（二）信号线路的防护1．在ADSL进入机房处安装一个DK-200DCt/RJ11信号SPD，做为ADSL信号线路的雷电防护，共1个。（三）接地系统工程.。根据GB50343-2004《建筑物电子信息系统防雷技术规范》要求，计算机网络的接地系统宜采用联合接地方式，当防雷接地与交流接地、直流工作接地、安全保护接地共用一组接地装置时，接地装置的接地电阻值必须按接入设备中要求的最小值确定，接地电阻要求R≤1Ω，机房的接地应优先考虑采用建筑物的自然接地网。联合接地的优点就是尽可能减少雷击时相互连接设备间的电压差，最大可能地实现等电位。机房的接地装置包括机房内接地汇集环、汇集铜排、设备接地线、及大楼基础地网，人工接地网。1、采用4套DK-AG电解地极作为主接地系统。均匀分布在人工地网上。2、采用40×4的镀锌扁钢作接地网的等电位连接体及增加接地面积扁钢埋设深度不小于0.5m。离大楼1-2米围绕机房大楼形成封闭的人工接地网，通过40×4的镀锌扁钢与大楼柱子钢筋作可靠的电气连接，连接处不少于2处，沿大楼对角分布。3、在扁钢埋设的路径上，每5～10m向纵深方向埋设一根2.5m长的50×50×5的热镀锌角钢，从而增加接地面积和接地深度。4、采用50mm2裸铜线作为机房的接地汇集环线。5、在中心机房内，采用50×5×350铜排做汇集排；均压汇集环与铜排焊接，然后就近与柱子钢筋抽头连接、焊接点为两点。利用大楼的柱子钢筋作为防雷引下线。7、通过BV-6mm2铜线把机房内正常工作不带电的设备和金属构件，SPD地线接至汇集排和汇集环上。汇集环与接地端子连接成等电位联合接地，机房接地电阻R≤1Ω。五、工程所用产品及材料表产品名称及材料型号单位数量备注DK-380AC150B并联型电源SPD个1大楼总配电箱DK-220AC100B/63串联型电源SPD个1机房UPS前DK-AGa电解地极套4高效降阻产品50×5×350mm铜排个1汇集排50mm2铜线米40接地汇集环铜铁转换接头个2接地端子热度锌角钢50×5×2500根8垂直接地体热度锌扁钢-40×4米80水平接地体BV-6mm2铜线米30设备接地线六、主要产品介绍DK-380AC150B并联型电源SPD产品介绍:本产品适用防雷区域：LPZO区与LPZ1区交界...
