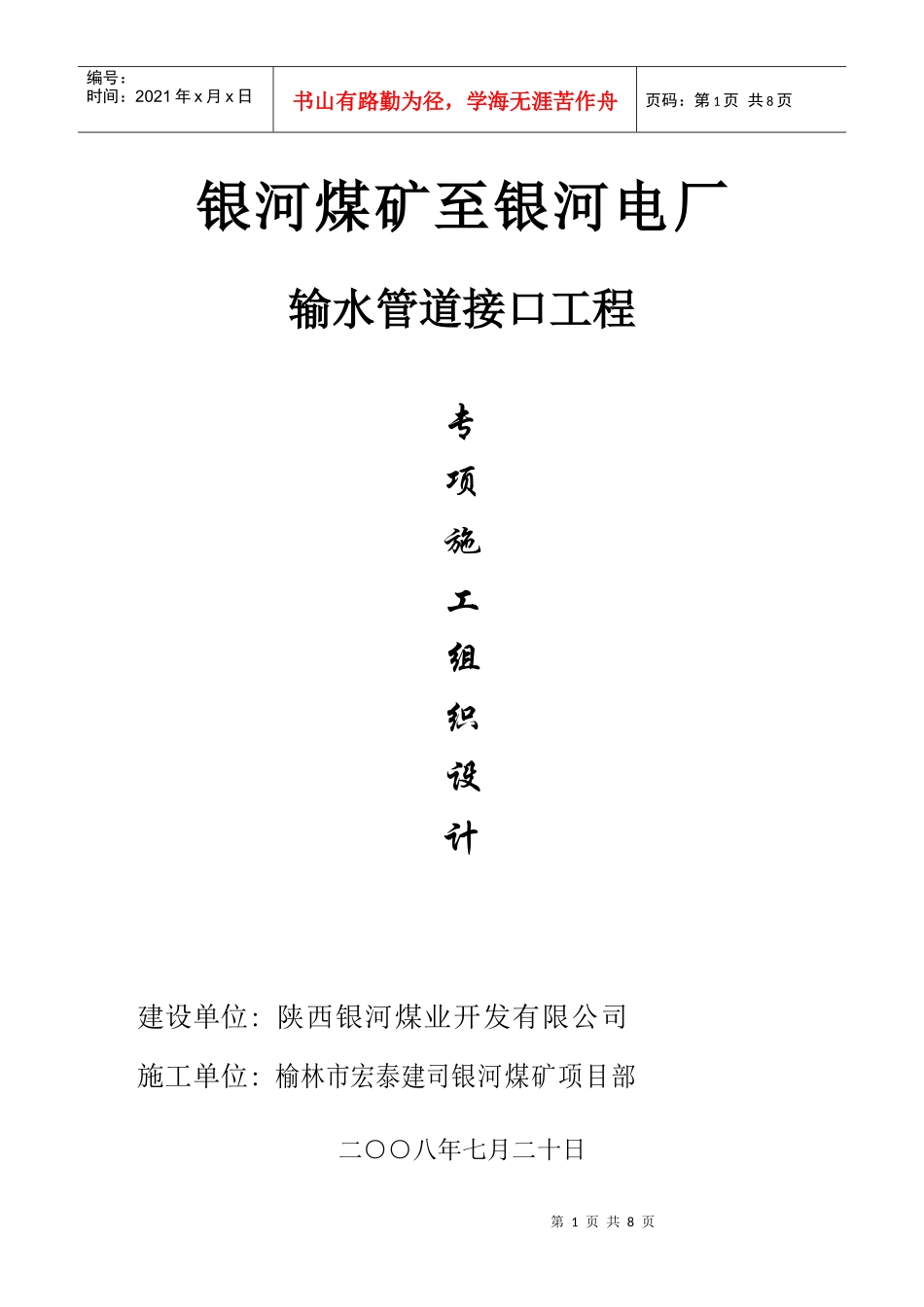

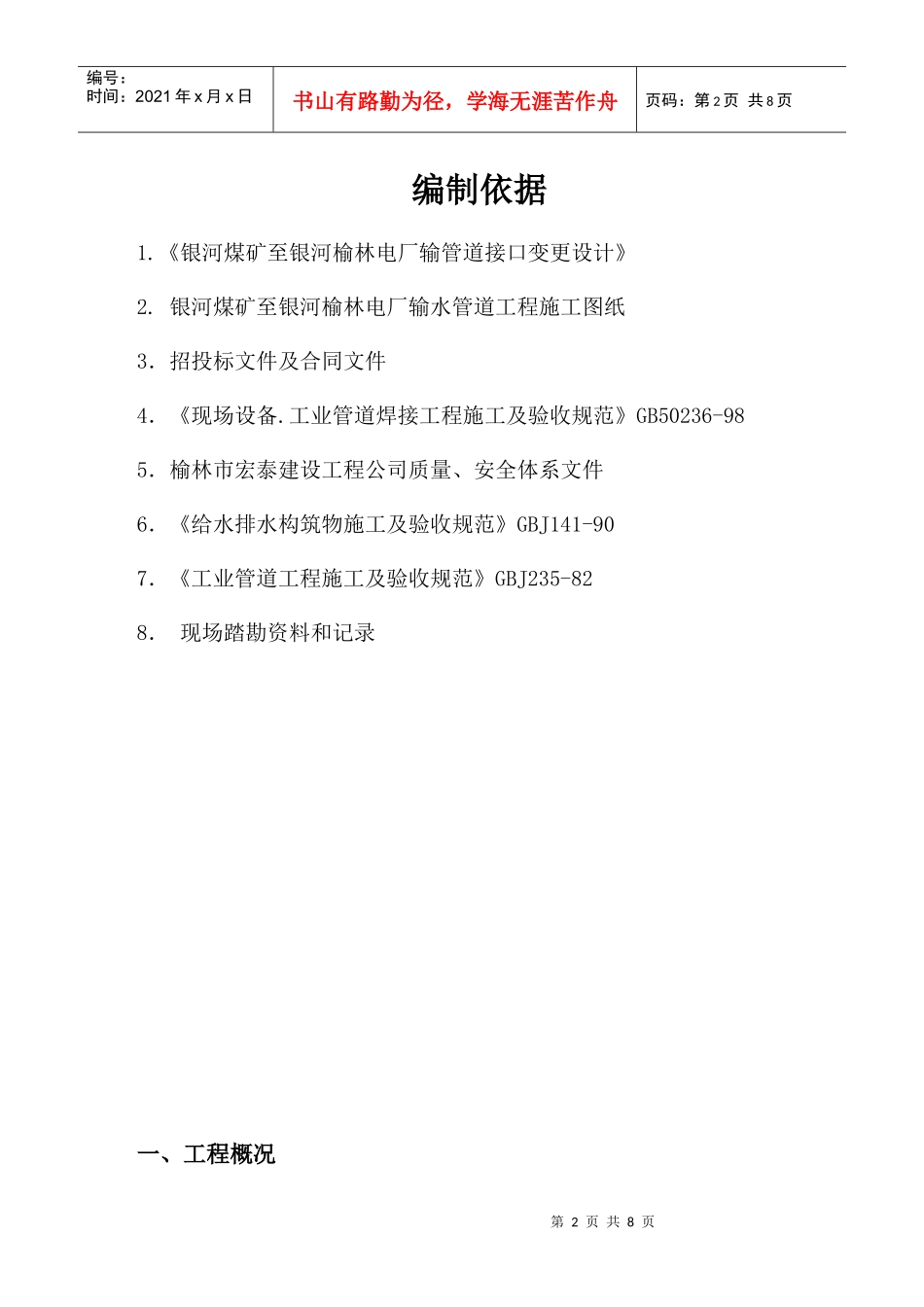

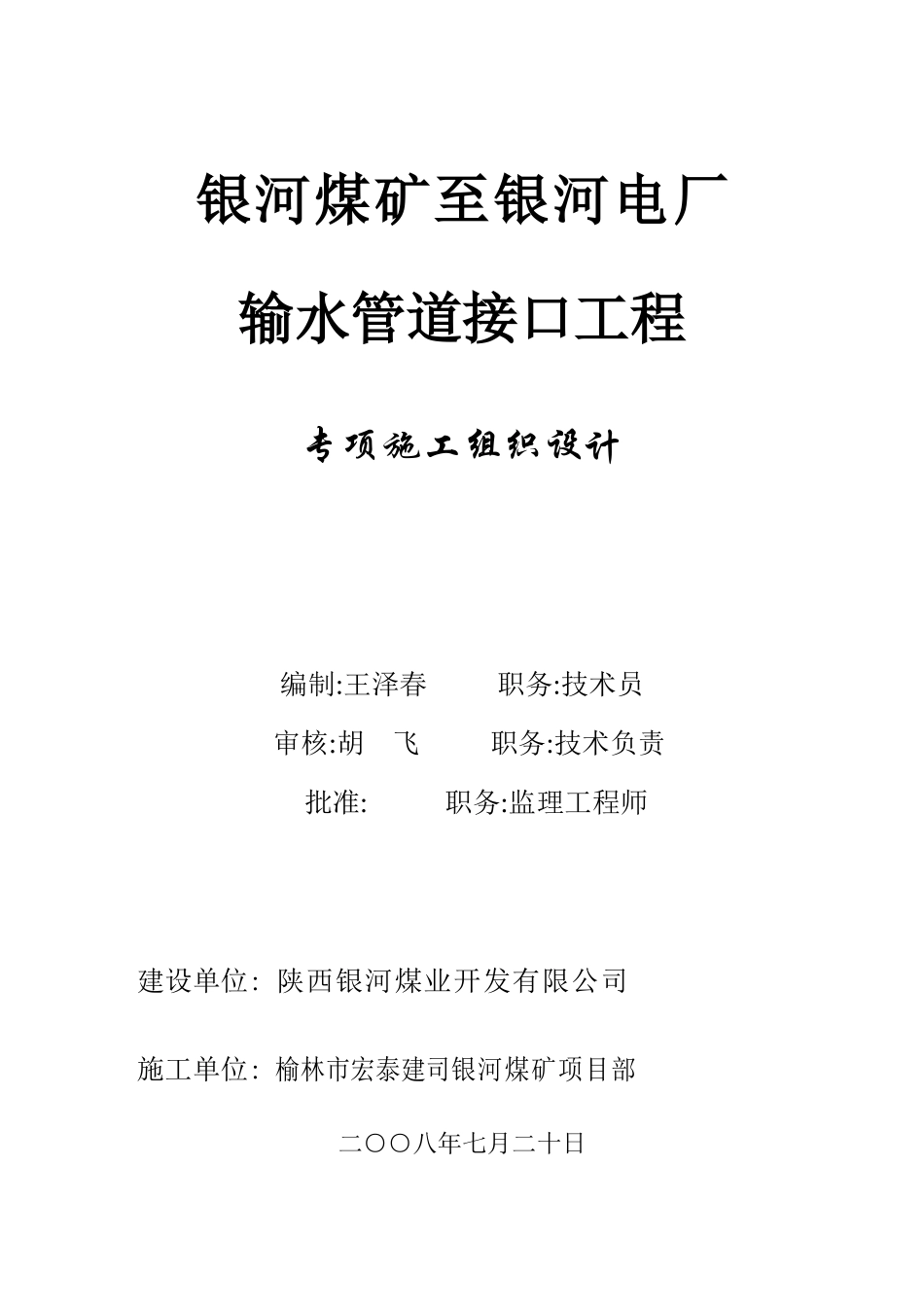

银河煤矿至银河电厂输水管道接口工程专项施工组织设计编制:王泽春职务:技术员审核:胡飞职务:技术负责批准:职务:监理工程师建设单位:陕西银河煤业开发有限公司施工单位:榆林市宏泰建司银河煤矿项目部二○○八年七月二十日第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页银河煤矿至银河电厂输水管道接口工程专项施工组织设计建设单位:陕西银河煤业开发有限公司施工单位:榆林市宏泰建司银河煤矿项目部二○○八年七月二十日第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页编制依据1.《银河煤矿至银河榆林电厂输管道接口变更设计》2.银河煤矿至银河榆林电厂输水管道工程施工图纸3．招投标文件及合同文件4．《现场设备.工业管道焊接工程施工及验收规范》GB50236-985．榆林市宏泰建设工程公司质量、安全体系文件6．《给水排水构筑物施工及验收规范》GBJ141-907．《工业管道工程施工及验收规范》GBJ235-828．现场踏勘资料和记录一、工程概况第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页银河煤矿至银河榆林电厂输水管道工程起点位于银河榆林煤矿，终点位于银河榆林，电厂西3.7KM处给水管线17#阀门井接入。输水管道采用DN325*9焊接螺旋管，全程设置主阀门、排气阀门、泄水阀门及井室,管道试验压力1.0Mpa，输水管道工作压力为0.45Mpa，全长4000M，在接口前设置止回阀。矿井排水管DN325*9焊接螺旋管在终点处变成为两根DN325*9焊接螺旋管，均设置阀门与电厂两根DN800给水管分别连接。二、施工准备1、技术准备1)、收集相关的施工标准及验收规范，对标准和规范进行学习，并贯彻到作业人员；2)、熟悉设计文件、图纸，组织有关技术人员进行施工图纸内重点技术做准备；3)、组织安装及焊工人员进行施工现场检查作业环境；4)、对安装及焊工人员进行技术交底。2、物料及设备准备1)、12KW的柴气油发电机二台；2)、三相交流电焊机一台,手握打磨机两只,满装氧气瓶,乙炔瓶和气割气具；3)、活动3T倒链二台,￠48×3.5的钢管及扣件；4)、工程用卧式1.5KW的水泵3台,寸半水管3×200M；5)、选择临时场地。3、施工人员准备1)、我施工单位在银河煤矿设立项目部；第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页2)、对作业人员进行思想教育，要求施工人员必须树立良好的管道工人形象；3)、对施工人员进行教育,地理条件、环境、思想意识和环保意识；4)、管道连接处设施工员一名,高级电焊工两名,管工两名,配合工四名,晚上有夜班值勤人员；5)、电焊工和管工持证上岗。三、施工方案1、排水系统设置1)、对整个管线系统进行解列，根据电厂安排，明确先接1#管线还是2#管线，被接管线明确后，由电厂人员负责把被接管线水源地和厂区的阀门关闭（见附图）；2)、银河煤矿输水管线上阀门井内主管道总阀门、1#阀门、2#阀门进行关闭，并经电厂人员检查后上锁，钥匙由电厂人员保管，具备输水条件时，由电厂人员负责打开阀门；3)、在电厂17#阀门井西50M处(高地形)找平约60㎡工具及作业场地；4)、将工具、满装氧气瓶,乙炔瓶和气割气具、发电机、阀门等设置好；5)、在17#阀门井东侧80M处挖坑约容水60M3；6)、将要开口的17#阀门井中置三台水泵，接三根寸半的水管至东侧挖好的坑内；7）泄水在17#排气阀处，将排气阀下法兰拆除进行泄水；8)、挖好的坑开小槽至南向的一条小河,排水最终自然坡向河内(依据原图纸17#阀门井处于东面最高点)。2、管道连接第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页1)、施工前由电厂人员确证39管线系统解列措施无误，被接管线水源地和厂区的阀门关闭，并得到电厂人员明确答复；2)、在确定开口的原管道表面清理干净；3)、被接管线从水源地阀门至厂区阀门之间长18km,总水量18000×3.1415×0.42=9047M3,由于被接管线17#阀门井位于相对高处，被接管线排出大约1/4水量2260M3以后，即可保证施工，三根寸半的水管约在24小时内排水2300M3,所以在2天内保证完成；4)、将第一支管道接通,...
