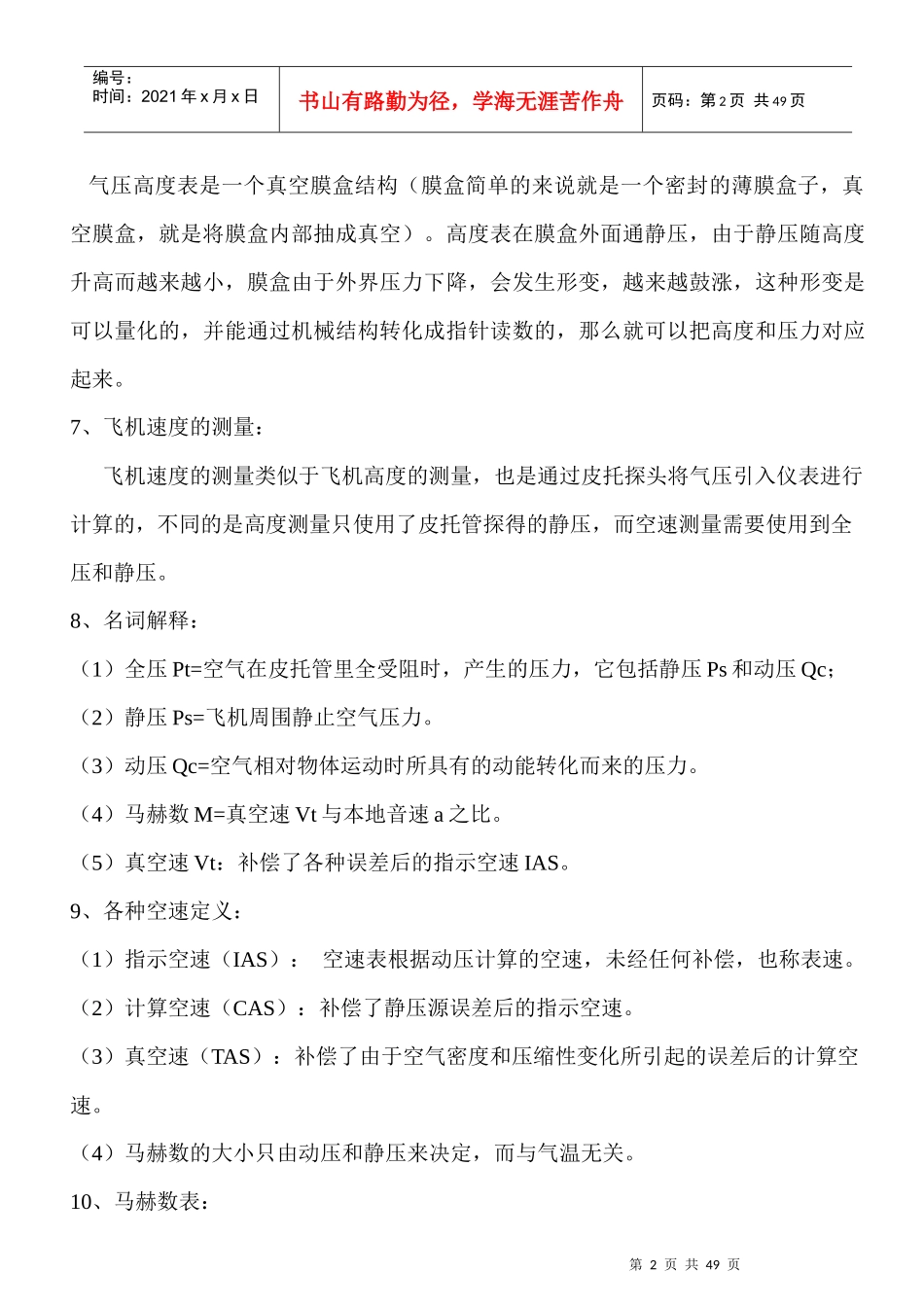

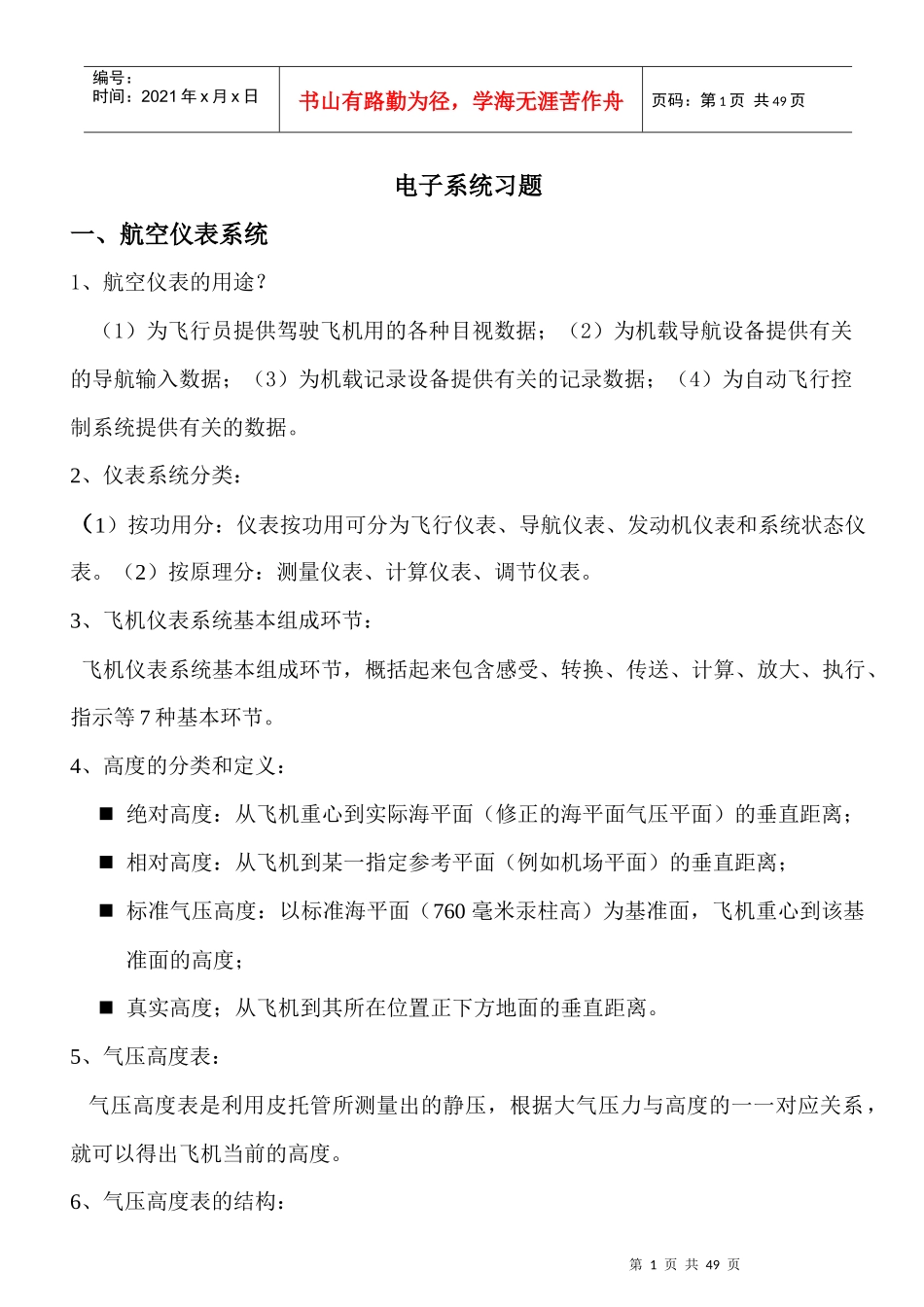

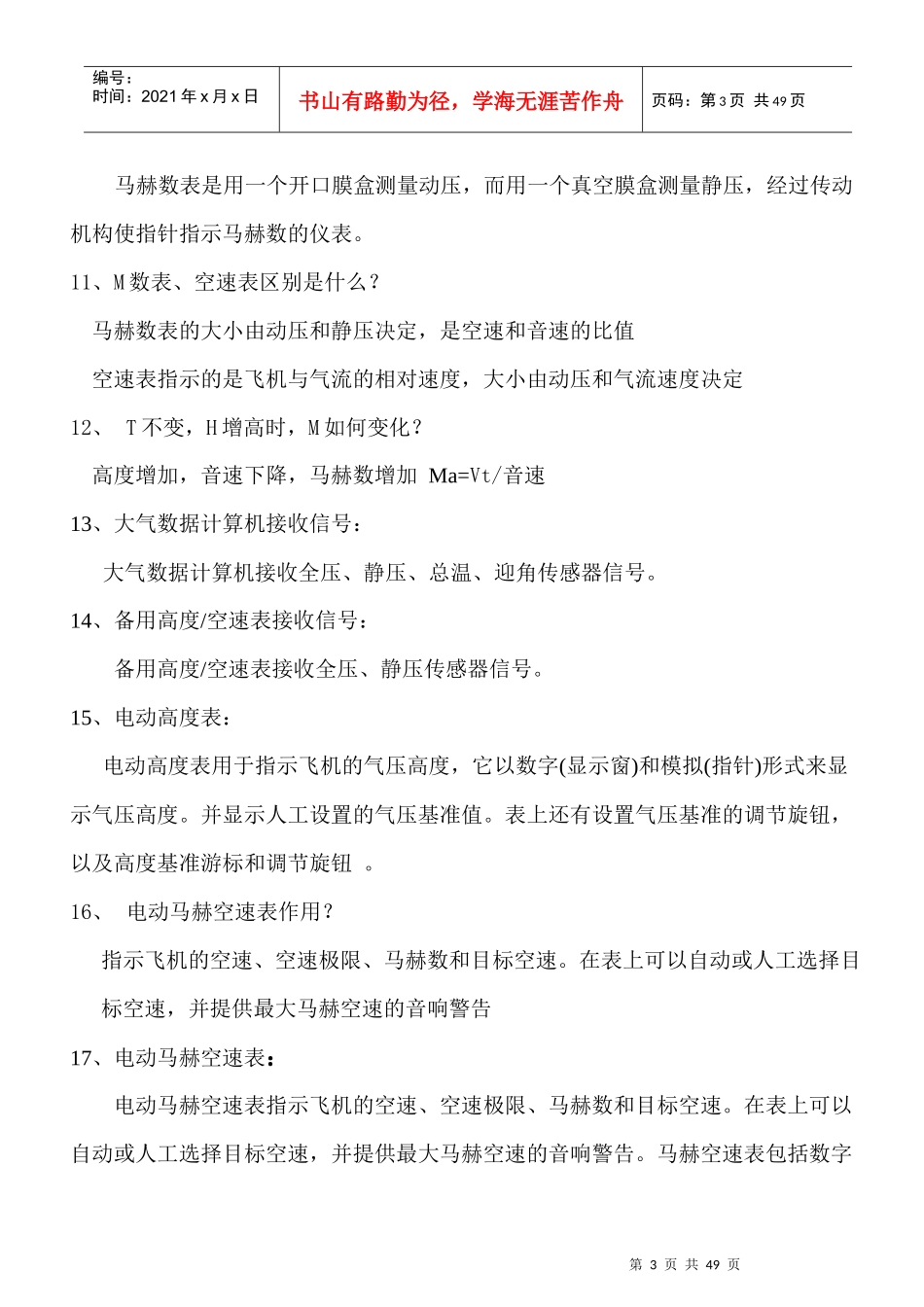

第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共49页电子系统习题一、航空仪表系统1、航空仪表的用途？（1）为飞行员提供驾驶飞机用的各种目视数据；（2）为机载导航设备提供有关的导航输入数据；（3）为机载记录设备提供有关的记录数据；（4）为自动飞行控制系统提供有关的数据。2、仪表系统分类：（1）按功用分：仪表按功用可分为飞行仪表、导航仪表、发动机仪表和系统状态仪表。（2）按原理分：测量仪表、计算仪表、调节仪表。3、飞机仪表系统基本组成环节：飞机仪表系统基本组成环节，概括起来包含感受、转换、传送、计算、放大、执行、指示等7种基本环节。4、高度的分类和定义：绝对高度：从飞机重心到实际海平面（修正的海平面气压平面）的垂直距离；相对高度：从飞机到某一指定参考平面（例如机场平面）的垂直距离；标准气压高度：以标准海平面（760毫米汞柱高）为基准面，飞机重心到该基准面的高度；真实高度；从飞机到其所在位置正下方地面的垂直距离。5、气压高度表：气压高度表是利用皮托管所测量出的静压，根据大气压力与高度的一一对应关系，就可以得出飞机当前的高度。6、气压高度表的结构：第2页共49页第1页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页气压高度表是一个真空膜盒结构（膜盒简单的来说就是一个密封的薄膜盒子，真空膜盒，就是将膜盒内部抽成真空）。高度表在膜盒外面通静压，由于静压随高度升高而越来越小，膜盒由于外界压力下降，会发生形变，越来越鼓涨，这种形变是可以量化的，并能通过机械结构转化成指针读数的，那么就可以把高度和压力对应起来。7、飞机速度的测量：飞机速度的测量类似于飞机高度的测量，也是通过皮托探头将气压引入仪表进行计算的，不同的是高度测量只使用了皮托管探得的静压，而空速测量需要使用到全压和静压。8、名词解释：（1）全压Pt=空气在皮托管里全受阻时，产生的压力，它包括静压Ps和动压Qc；（2）静压Ps=飞机周围静止空气压力。（3）动压Qc=空气相对物体运动时所具有的动能转化而来的压力。（4）马赫数M=真空速Vt与本地音速a之比。（5）真空速Vt：补偿了各种误差后的指示空速IAS。9、各种空速定义：（1）指示空速（IAS）：空速表根据动压计算的空速，未经任何补偿，也称表速。（2）计算空速（CAS）：补偿了静压源误差后的指示空速。（3）真空速（TAS）：补偿了由于空气密度和压缩性变化所引起的误差后的计算空速。（4）马赫数的大小只由动压和静压来决定，而与气温无关。10、马赫数表：第3页共49页第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页马赫数表是用一个开口膜盒测量动压，而用一个真空膜盒测量静压，经过传动机构使指针指示马赫数的仪表。11、M数表、空速表区别是什么？马赫数表的大小由动压和静压决定，是空速和音速的比值空速表指示的是飞机与气流的相对速度，大小由动压和气流速度决定12、T不变，H增高时，M如何变化？高度增加，音速下降，马赫数增加Ma=Vt/音速13、大气数据计算机接收信号：大气数据计算机接收全压、静压、总温、迎角传感器信号。14、备用高度/空速表接收信号：备用高度/空速表接收全压、静压传感器信号。15、电动高度表：电动高度表用于指示飞机的气压高度，它以数字(显示窗)和模拟(指针)形式来显示气压高度。并显示人工设置的气压基准值。表上还有设置气压基准的调节旋钮，以及高度基准游标和调节旋钮。16、电动马赫空速表作用？指示飞机的空速、空速极限、马赫数和目标空速。在表上可以自动或人工选择目标空速，并提供最大马赫空速的音响警告17、电动马赫空速表：电动马赫空速表指示飞机的空速、空速极限、马赫数和目标空速。在表上可以自动或人工选择目标空速，并提供最大马赫空速的音响警告。马赫空速表包括数字第4页共49页第3页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共49页式空速显示窗，模拟式空速指针，红白相间的最大空速指针，目标空速游标和数字式马赫空速显示窗。表上的空速基准调节旋钮用于人工设置目标空速游标...
