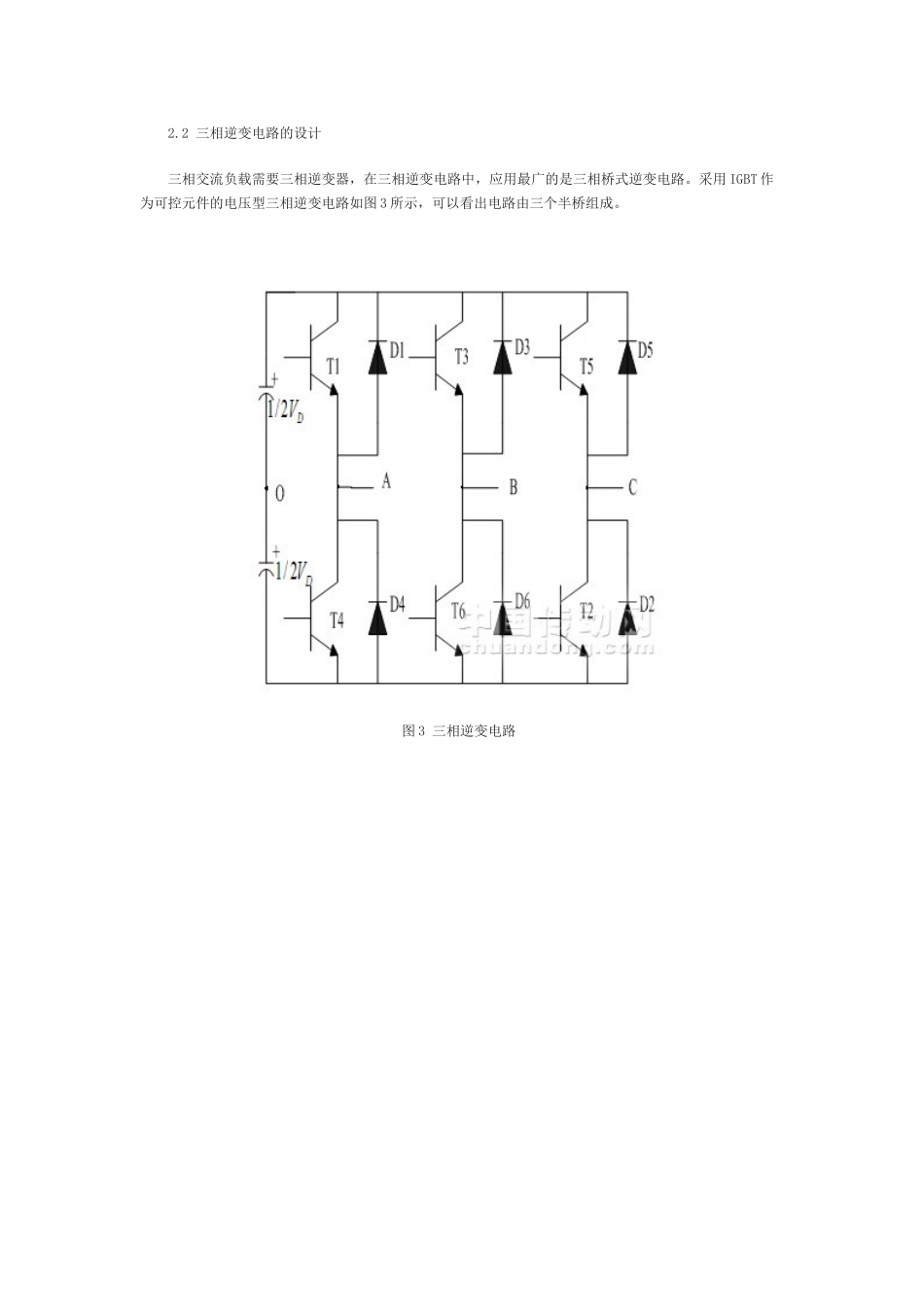

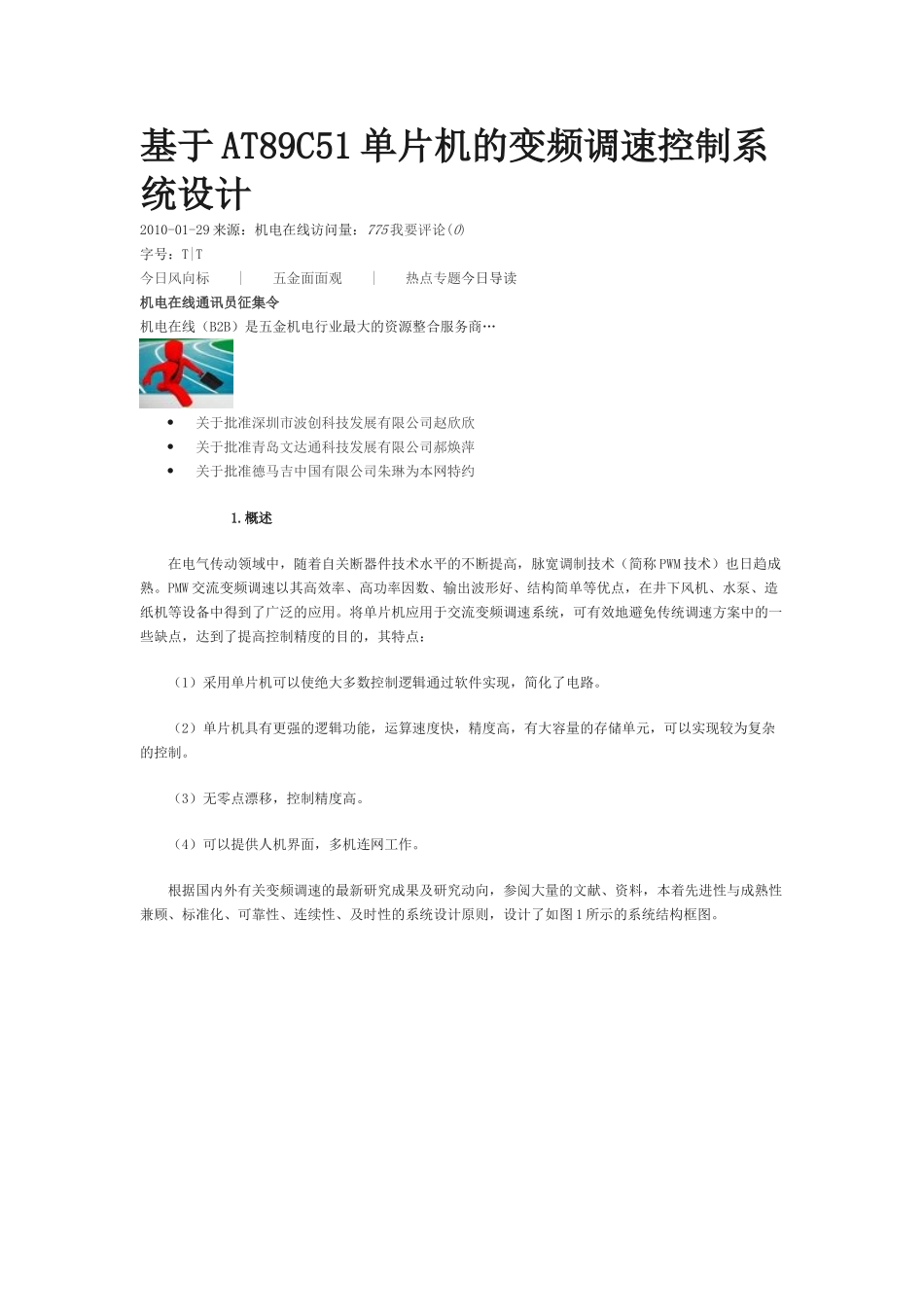

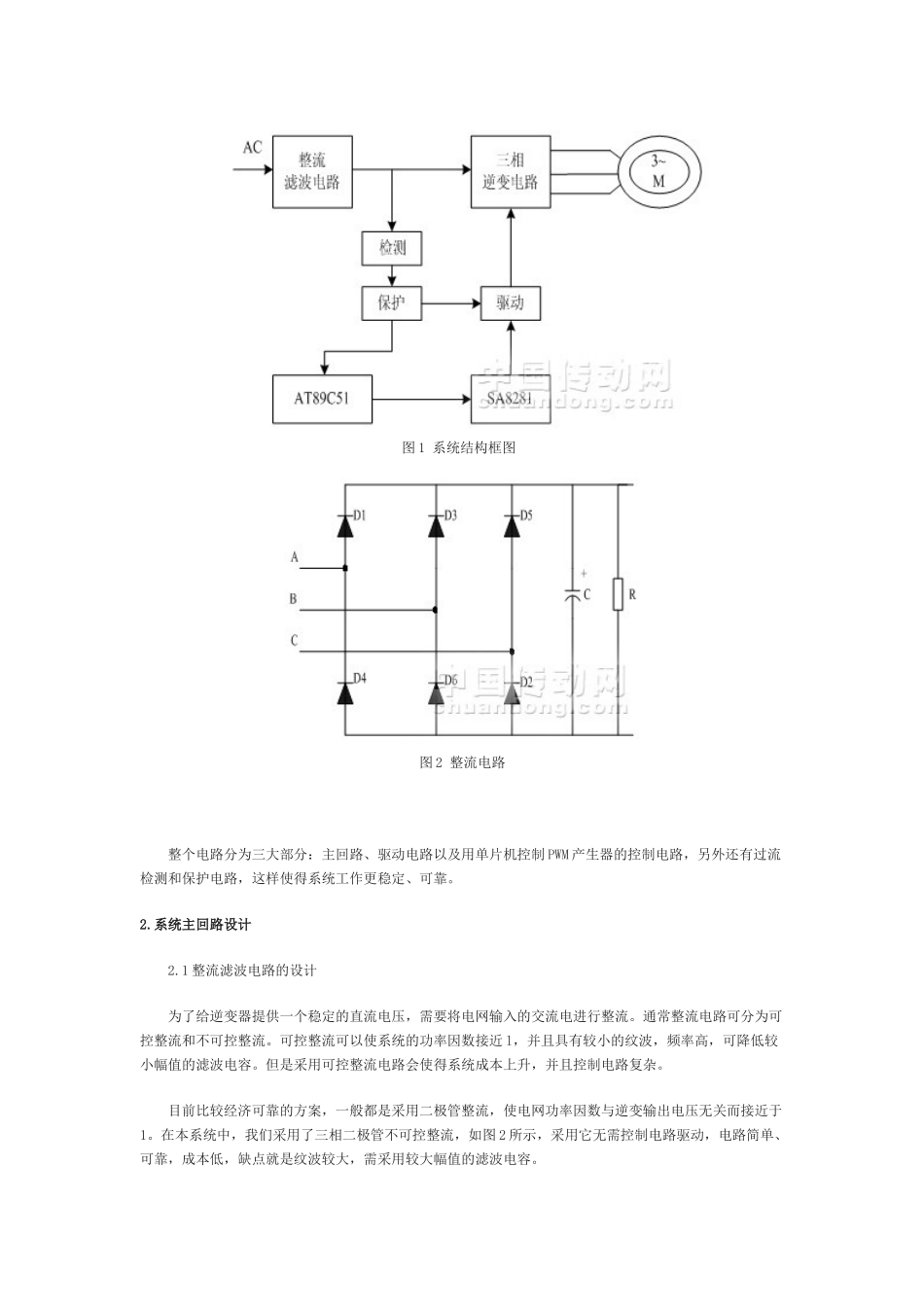

基于AT89C51单片机的变频调速控制系统设计2010-01-29来源：机电在线访问量：775我要评论(0)字号：T|T今日风向标|五金面面观|热点专题今日导读机电在线通讯员征集令机电在线（B2B）是五金机电行业最大的资源整合服务商…关于批准深圳市波创科技发展有限公司赵欣欣关于批准青岛文达通科技发展有限公司郝焕萍关于批准德马吉中国有限公司朱琳为本网特约1.概述在电气传动领域中，随着自关断器件技术水平的不断提高，脉宽调制技术（简称PWM技术）也日趋成熟。PMW交流变频调速以其高效率、高功率因数、输出波形好、结构简单等优点，在井下风机、水泵、造纸机等设备中得到了广泛的应用。将单片机应用于交流变频调速系统，可有效地避免传统调速方案中的一些缺点，达到了提高控制精度的目的，其特点：（1）采用单片机可以使绝大多数控制逻辑通过软件实现，简化了电路。（2）单片机具有更强的逻辑功能，运算速度快，精度高，有大容量的存储单元，可以实现较为复杂的控制。（3）无零点漂移，控制精度高。（4）可以提供人机界面，多机连网工作。根据国内外有关变频调速的最新研究成果及研究动向，参阅大量的文献、资料，本着先进性与成熟性兼顾、标准化、可靠性、连续性、及时性的系统设计原则，设计了如图1所示的系统结构框图。图1系统结构框图图2整流电路整个电路分为三大部分：主回路、驱动电路以及用单片机控制PWM产生器的控制电路，另外还有过流检测和保护电路，这样使得系统工作更稳定、可靠。2.系统主回路设计2.1整流滤波电路的设计为了给逆变器提供一个稳定的直流电压，需要将电网输入的交流电进行整流。通常整流电路可分为可控整流和不可控整流。可控整流可以使系统的功率因数接近l，并且具有较小的纹波，频率高，可降低较小幅值的滤波电容。但是采用可控整流电路会使得系统成本上升，并且控制电路复杂。目前比较经济可靠的方案，一般都是采用二极管整流，使电网功率因数与逆变输出电压无关而接近于1。在本系统中，我们采用了三相二极管不可控整流，如图2所示，采用它无需控制电路驱动，电路简单、可靠，成本低，缺点就是纹波较大，需采用较大幅值的滤波电容。2.2三相逆变电路的设计三相交流负载需要三相逆变器，在三相逆变电路中，应用最广的是三相桥式逆变电路。采用IGBT作为可控元件的电压型三相逆变电路如图3所示，可以看出电路由三个半桥组成。图3三相逆变电路图4IR2110驱动半桥电路电压型三相逆变桥的基本工作方式与单相逆变桥相同，是导电方式，即每个桥臂的导电角度为，同一相（同一半桥）上下两个臂交替导电，各相开始导电的时间依次相差。这样，在任一瞬间，将有三个桥臂同时导通。可能是上面一个臂，下面两个臂，也可能是上面两个臂下面一个臂同时导通。因为每次换流都是在同一相上下两个桥臂之间进行的，因此，也被称为纵向换流。用T记为周期，只要注重三相之间互隔T/3（T是周期）就可以了，即B相比A相滞后T/3，C相又比B相滞后T/3。具体的导通顺序如下：第1个T/6:V1,V6,V5导通,V4,V3,V2截至;第2个T/6:Vl,V6,V2导通,V4,V3,V5截至;第3个T/6:V1,V3,V2导通,V4,V6,V5截至;第4个T/6:V4,V3,V2导通,V1,V6,V5截至;第5个T/6：V4,V3,V5导通,V1,V6,V2截至;第6个T/6:V4,V6,V5导通,V1,V3,V2截至。3驱动电路及系统保护电路的设计3.1驱动电路的设计作为功率开关器件，IGBT的工作状态直接关系到整机的性能，所以选择或设计合理的驱动电路显得尤为重要。采用一个性能良好的驱动电路，可使IGBT工作在比较理想的开关状态，缩短开关时间，减小开关损耗，对提高整个装置的运行效率，可靠性和安全性都有重要的意义。驱动电路必须具备两个功能：一是实现控制电路与被驱动IGBT栅极的电隔离;二是提供合适的栅极驱动脉冲[3]。对驱动电路的要求，可归纳如下：1）IGBT和MOSFET都是电压驱动，都具有一个2.5～5V值电压，有一个容性输入阻抗，因此IGBT对栅极电荷非常敏感，故驱动电路必须很可靠，要保证有一条低阻抗值的放电回路，即驱动电路与IGBT的连线要尽量短。2）用内阻小的驱动源对栅极电容充放电，以保证栅极控制电压Uge,有足够陡的前后沿，使IGBT的开关损耗尽量小。另外，IGBT开通后，栅极驱...
