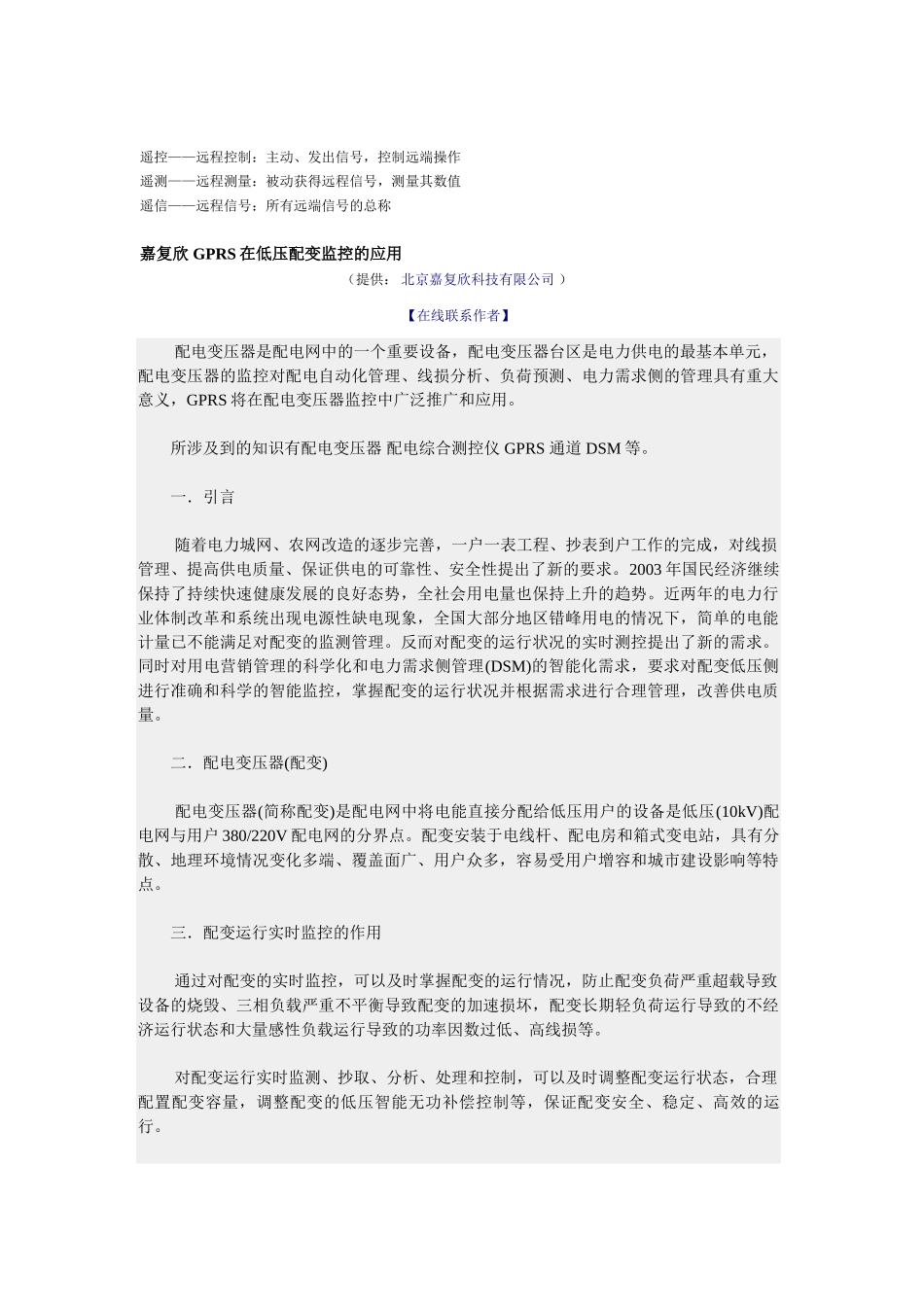

遥控——远程控制：主动、发出信号，控制远端操作遥测——远程测量：被动获得远程信号，测量其数值遥信——远程信号：所有远端信号的总称嘉复欣GPRS在低压配变监控的应用（提供：北京嘉复欣科技有限公司）【在线联系作者】配电变压器是配电网中的一个重要设备，配电变压器台区是电力供电的最基本单元，配电变压器的监控对配电自动化管理、线损分析、负荷预测、电力需求侧的管理具有重大意义，GPRS将在配电变压器监控中广泛推广和应用。所涉及到的知识有配电变压器配电综合测控仪GPRS通道DSM等。一．引言随着电力城网、农网改造的逐步完善，一户一表工程、抄表到户工作的完成，对线损管理、提高供电质量、保证供电的可靠性、安全性提出了新的要求。2003年国民经济继续保持了持续快速健康发展的良好态势，全社会用电量也保持上升的趋势。近两年的电力行业体制改革和系统出现电源性缺电现象，全国大部分地区错峰用电的情况下，简单的电能计量已不能满足对配变的监测管理。反而对配变的运行状况的实时测控提出了新的需求。同时对用电营销管理的科学化和电力需求侧管理(DSM)的智能化需求，要求对配变低压侧进行准确和科学的智能监控，掌握配变的运行状况并根据需求进行合理管理，改善供电质量。二．配电变压器(配变)配电变压器(简称配变)是配电网中将电能直接分配给低压用户的设备是低压(10kV)配电网与用户380/220V配电网的分界点。配变安装于电线杆、配电房和箱式变电站，具有分散、地理环境情况变化多端、覆盖面广、用户众多，容易受用户增容和城市建设影响等特点。三．配变运行实时监控的作用通过对配变的实时监控，可以及时掌握配变的运行情况，防止配变负荷严重超载导致设备的烧毁、三相负载严重不平衡导致配变的加速损坏，配变长期轻负荷运行导致的不经济运行状态和大量感性负载运行导致的功率因数过低、高线损等。对配变运行实时监测、抄取、分析、处理和控制，可以及时调整配变运行状态，合理配置配变容量，调整配变的低压智能无功补偿控制等，保证配变安全、稳定、高效的运行。完善、科学、准确的对配变实时监控，为配电自动化管理提供可靠的运行数据和历史资料，有效降低线损，为负荷预测、线损分析、电力需求侧管理(DSM)提供准确的数据；准确打击窃电，负荷预测指导扩容安装等；为用电情况、用电性质及用电负荷的增长趋势分析，在进行系统增容、配变布点选择等规划工作提供科学的数据；同时提高工作效率，降低劳动成本，科学提高配电管理的自动化水平。四．配变运行实时监控通讯组网1．配变运行实时监控通讯组网的问题配变由于其安装位置分布、安装地点等问题，造成设备数量多、运行环境恶劣；地理地形分布不平衡，比较分散等特点。基于以上特点，光纤通讯、有线电缆、电力载波通讯组网无论在技术上，还是资金投入产出比上都不太可行，配变实时监控的通讯组网一直困扰着配变实时监控的推广、实施。2．配变运行实时监控对通讯的要求配变监控的数据量较大，实时性要求不太高，监控终端具有存储功能，不必每个配变监控终端同时占用一个通道与配变管理主站通讯。需要具备选点召测通讯功能，配变管理管理员可随时召测配变监控终端的实时数据。对特殊的影响配变运行的越限告警信号，配变监控终端要及时上传到配变管理主站。主站、终端建设、安装、维护方便，运行成本低廉。最好可提供透明传输通道或可兼容多种通讯协议。3．目前通讯组网方案目前比较适合于配变实时监控通讯要求的和特点的通讯方案有以下三种：⑴公用电话交换网方案；⑵无线数传电台方案；⑶GPRS方案。其中⑴、⑶两种方案属于公网，⑵方案属于用户自建的专用网。3．1公用电话交换网方案公用电话交换网应用相当普及，有人工作和居住的地方就有公用电话交换网，公用电话交换网不仅可以用于通话还可以用于数据传输，但公用电话交换网方案缺点：①需要布专用电话线，向电信公司交纳装机费、每月的月租费和使用费；②非透明数据传输，MODEM从拨号呼叫到连通需要一定时限。3．2无线数传电台方案无线数传电台适用于通讯点分散的数据监控，恰好适用于配变监控，其具有专用的数传频段，工作频率：220MHz~240MHz。无线数传电台...
