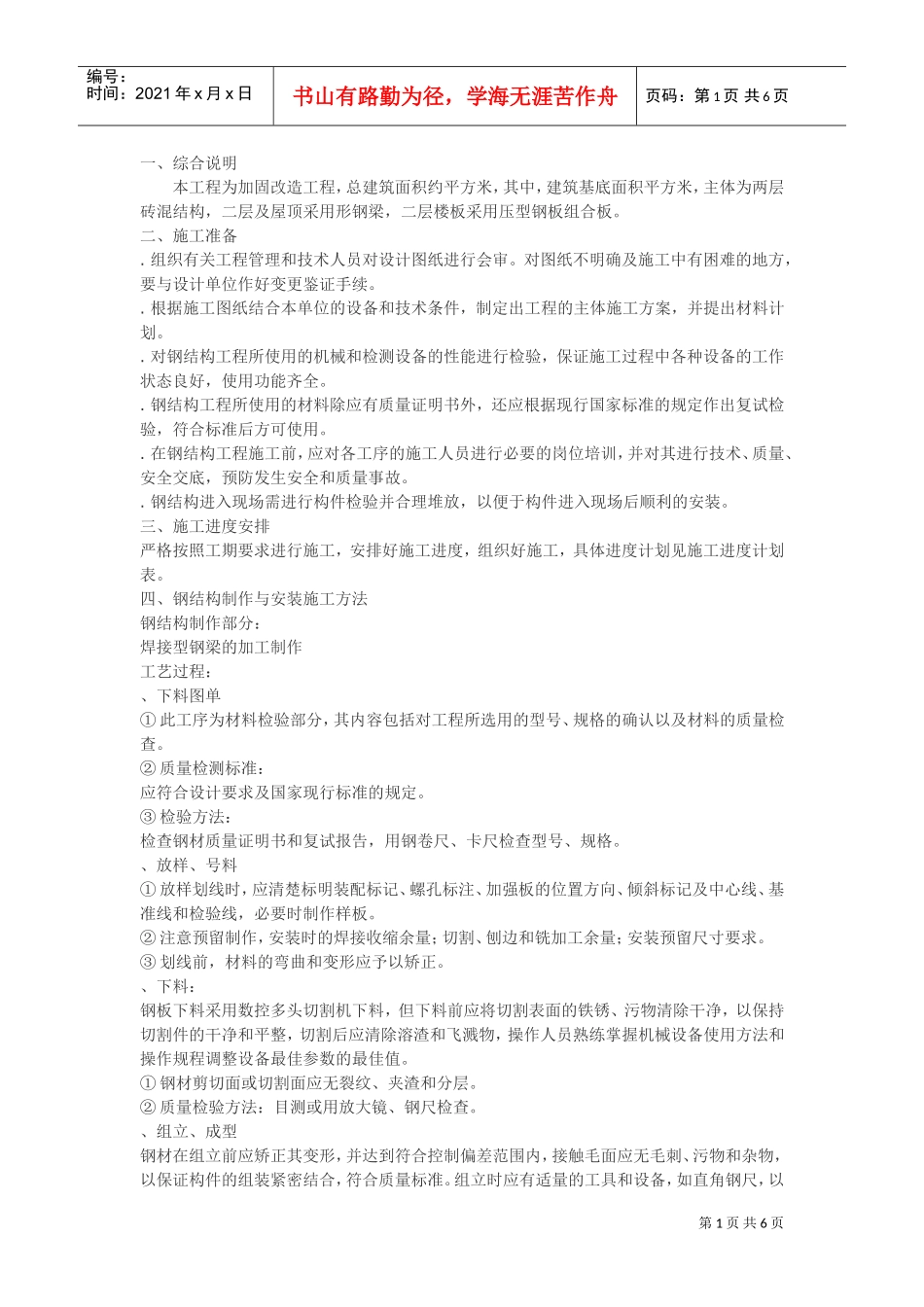

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页一、综合说明本工程为加固改造工程，总建筑面积约平方米，其中，建筑基底面积平方米，主体为两层砖混结构，二层及屋顶采用形钢梁，二层楼板采用压型钢板组合板。二、施工准备.组织有关工程管理和技术人员对设计图纸进行会审。对图纸不明确及施工中有困难的地方，要与设计单位作好变更鉴证手续。.根据施工图纸结合本单位的设备和技术条件，制定出工程的主体施工方案，并提出材料计划。.对钢结构工程所使用的机械和检测设备的性能进行检验，保证施工过程中各种设备的工作状态良好，使用功能齐全。.钢结构工程所使用的材料除应有质量证明书外，还应根据现行国家标准的规定作出复试检验，符合标准后方可使用。.在钢结构工程施工前，应对各工序的施工人员进行必要的岗位培训，并对其进行技术、质量、安全交底，预防发生安全和质量事故。.钢结构进入现场需进行构件检验并合理堆放，以便于构件进入现场后顺利的安装。三、施工进度安排严格按照工期要求进行施工，安排好施工进度，组织好施工，具体进度计划见施工进度计划表。四、钢结构制作与安装施工方法钢结构制作部分：焊接型钢梁的加工制作工艺过程：、下料图单①此工序为材料检验部分，其内容包括对工程所选用的型号、规格的确认以及材料的质量检查。②质量检测标准：应符合设计要求及国家现行标准的规定。③检验方法：检查钢材质量证明书和复试报告，用钢卷尺、卡尺检查型号、规格。、放样、号料①放样划线时，应清楚标明装配标记、螺孔标注、加强板的位置方向、倾斜标记及中心线、基准线和检验线，必要时制作样板。②注意预留制作，安装时的焊接收缩余量；切割、刨边和铣加工余量；安装预留尺寸要求。③划线前，材料的弯曲和变形应予以矫正。、下料：钢板下料采用数控多头切割机下料，但下料前应将切割表面的铁锈、污物清除干净，以保持切割件的干净和平整，切割后应清除溶渣和飞溅物，操作人员熟练掌握机械设备使用方法和操作规程调整设备最佳参数的最佳值。①钢材剪切面或切割面应无裂纹、夹渣和分层。②质量检验方法：目测或用放大镜、钢尺检查。、组立、成型钢材在组立前应矫正其变形，并达到符合控制偏差范围内，接触毛面应无毛刺、污物和杂物，以保证构件的组装紧密结合，符合质量标准。组立时应有适量的工具和设备，如直角钢尺，以第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页保证组立后有足够的精度。采用设备为型型钢组立机。①点焊时所采用焊材与焊件匹配，焊缝厚度为设计厚度的／且不大于，焊缝长度不小于，位置在焊道以内。②预组立的构件必须进行检查和确定是否符合图纸尺寸，以及构件的精度要求成型。③组立成型时，构件应在自由状态下进行，其结构应符合《施工及验收规范》及有关标准规定。经检查合格后进行编号。、焊接：○焊接工艺：焊接钢梁采用门式自动埋弧焊进行焊接；柱梁连接板加肋板采用手工焊接。使用门式自动焊应满足以下两点：（）焊接后边缘－范围内的铁锈、毛刺污垢等必须清除干净，以减少产生焊接气孔等缺陷的因素。（）引弧板应与母材材质相同，焊接坡口形式相同，长度应符合标准的规定；使用手工电弧应满足以下规定：使用状态良好、功能齐全的电焊机，选用的焊条需用烘干箱进行烘干。、制孔①采用设备：摇臂钻②质量检验标准：螺栓孔及孔距允许偏差符合《钢结构施工及验收规范》的有关规定；③质量检验方法：用直尺、钢尺、卡尺和目测检查。、矫正型钢①使用设备：翼缘调直机②工艺要求：操作人员熟悉工艺内容并熟悉掌握设备操作规程，矫正完成后，应进行自检，允许偏差符合《钢结构施工及验收规范》有关规定。钢板矫正允许偏差、端头切割焊接型钢柱梁矫正完成,其端部应进行平头切割，所用设备为端头铣床；、除锈除锈采用专用除锈设备，进行抛射除锈可以提高钢材的疲劳强度和抗腐能力。对钢材表面硬度也有不同程度的提高，有利于漆膜的附和不需增加外加的涂层厚度。除锈使用的磨料必须符合质量标准和工艺要求，施工环境相对湿度不应大于％。经除锈后的钢材表面，用毛刷等...
