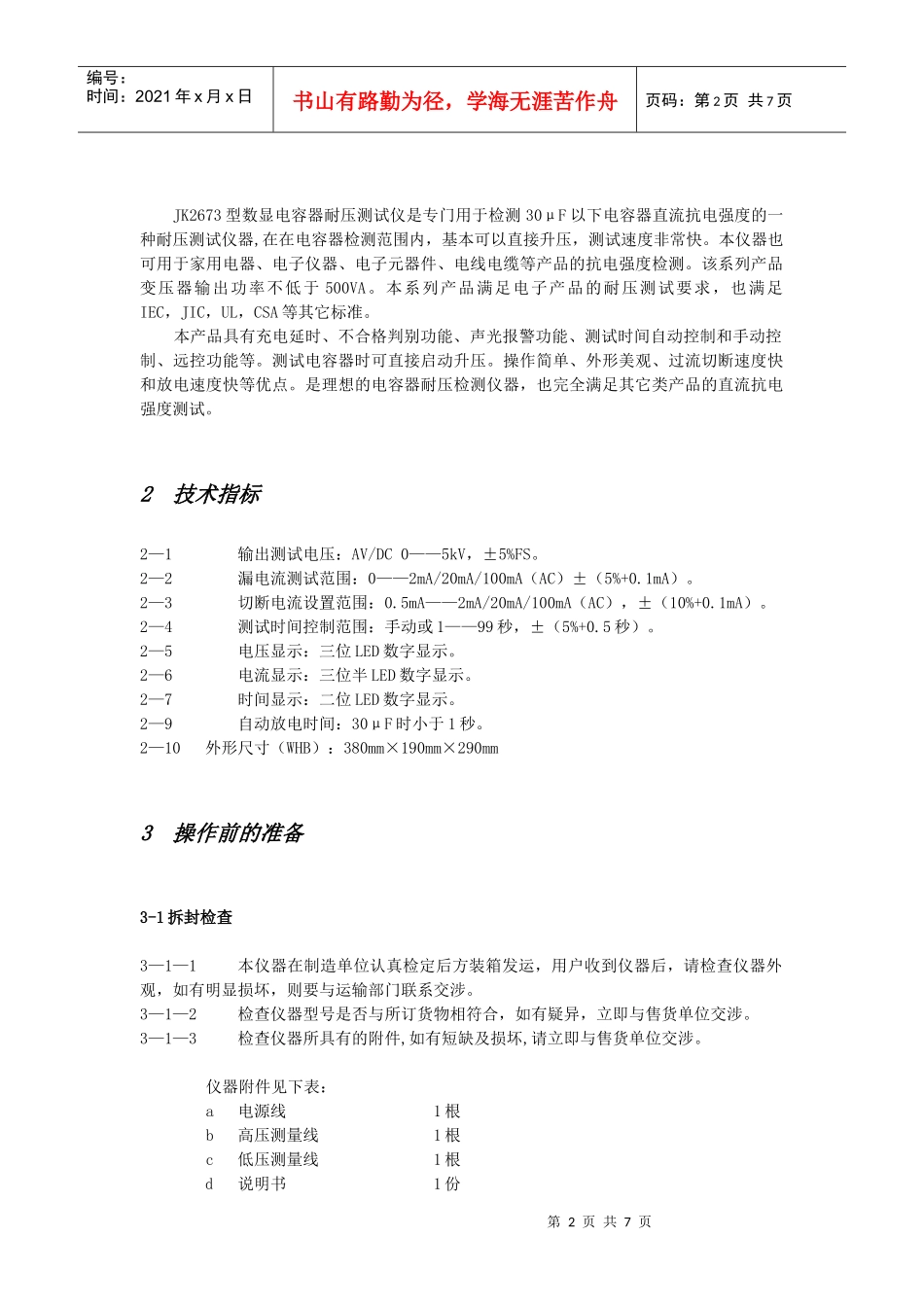

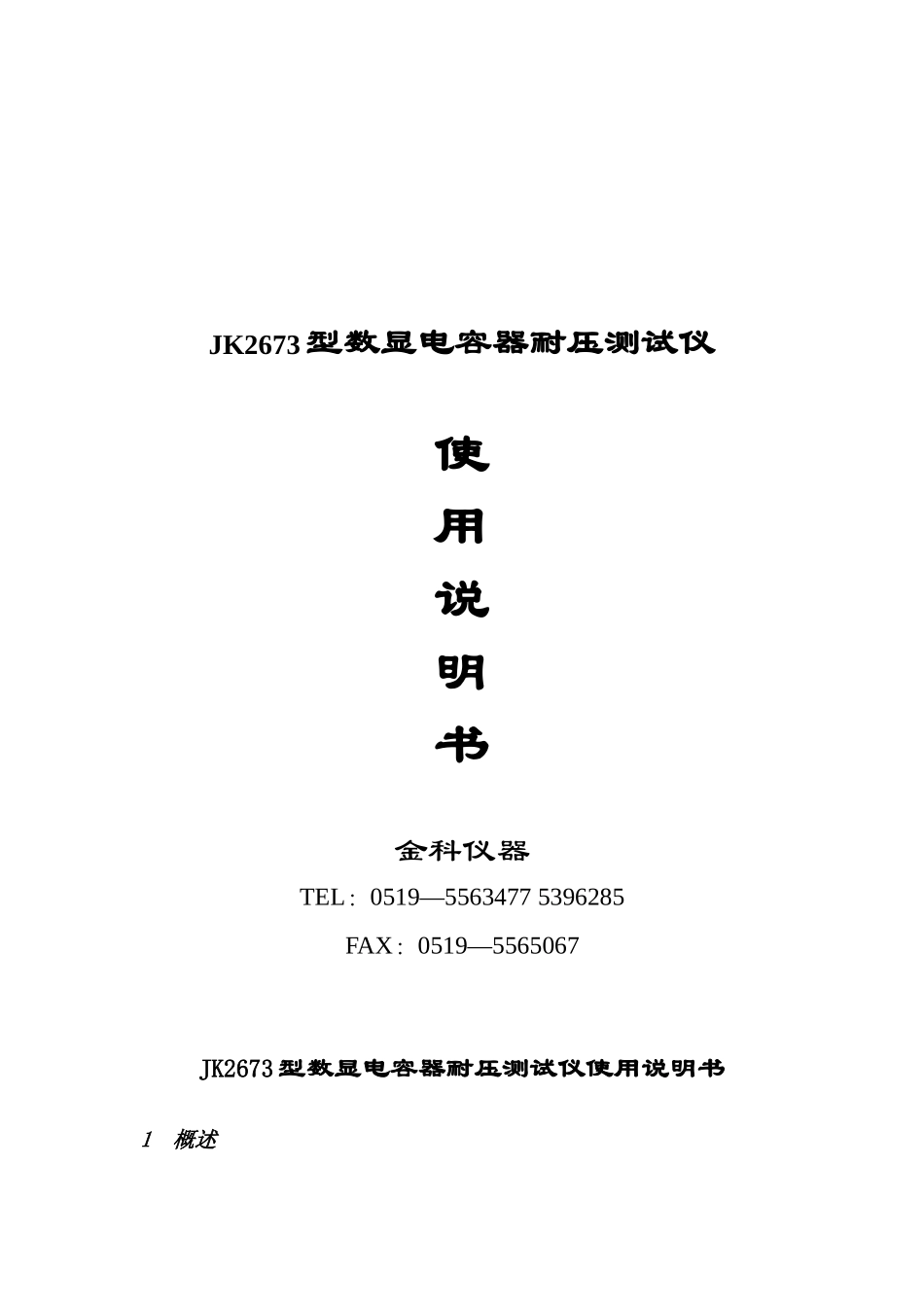

JK2673型数显电容器耐压测试仪使用说明书金科仪器TEL：0519—55634775396285FAX：0519—5565067JK2673型数显电容器耐压测试仪使用说明书1概述第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页JK2673型数显电容器耐压测试仪是专门用于检测30μF以下电容器直流抗电强度的一种耐压测试仪器,在在电容器检测范围内，基本可以直接升压，测试速度非常快。本仪器也可用于家用电器、电子仪器、电子元器件、电线电缆等产品的抗电强度检测。该系列产品变压器输出功率不低于500VA。本系列产品满足电子产品的耐压测试要求，也满足IEC，JIC，UL，CSA等其它标准。本产品具有充电延时、不合格判别功能、声光报警功能、测试时间自动控制和手动控制、远控功能等。测试电容器时可直接启动升压。操作简单、外形美观、过流切断速度快和放电速度快等优点。是理想的电容器耐压检测仪器，也完全满足其它类产品的直流抗电强度测试。2技术指标2—1输出测试电压：AV/DC0——5kV，±5%FS。2—2漏电流测试范围：0——2mA/20mA/100mA（AC）±（5%+0.1mA）。2—3切断电流设置范围：0.5mA——2mA/20mA/100mA（AC），±（10%+0.1mA）。2—4测试时间控制范围：手动或1——99秒，±（5%+0.5秒）。2—5电压显示：三位LED数字显示。2—6电流显示：三位半LED数字显示。2—7时间显示：二位LED数字显示。2—9自动放电时间：30μF时小于1秒。2—10外形尺寸（WHB）：380mm×190mm×290mm3操作前的准备3-1拆封检查3—1—1本仪器在制造单位认真检定后方装箱发运，用户收到仪器后，请检查仪器外观，如有明显损坏，则要与运输部门联系交涉。3—1—2检查仪器型号是否与所订货物相符合，如有疑异，立即与售货单位交涉。3—1—3检查仪器所具有的附件,如有短缺及损坏,请立即与售货单位交涉。仪器附件见下表：a电源线1根b高压测量线1根c低压测量线1根d说明书1份第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页e包修卡/合格证1份3-2工作前的警告由于本仪器产生高压，所以必需绝对注意安全。请注意下列各项事宜和严格按操作规程进行操作：3—2—1必须可靠地将仪器的接地端（后面板黑色接线柱）接地。线径不应小于0.75的多股线。严禁将地线通过自来水管等接地性能不良的导电物接地。3—2—2“被测端（COM）”与机壳大地不相连接。3—2—3为避免意外电击，操作者必须戴适当的绝缘手套，站在适当的绝缘垫上。被测物应放置在适当的绝缘垫上。3—2—4开通电源开关前，必须将调压旋钮按逆时针方向旋转到头。3—2—5当不使用该仪器时，应将调压旋钮逆时针调至头，并关断电源和拔掉电源线，以防非专业人员操作该仪器。3—2—6需改变各项设置时，必须使仪器处于复原状态。3—2—7当仪器在测试状态或高压末释放尽以前，决不允许触及被测物，测量线和高压输出孔。3—2—8触及被测物，测试头和高压输出端时必需满足以下条件：a高压指示灯（启动指示灯）熄灭。b电压表指示为零。3—2—9如有意外事件发生时,应立即切断电源,并脱开电源线。3—2—10当有一指示灯的工作不正常时，仪器应立即修理。3—3对仪器的保养3—3—1当输入电源的误差超出±10%及频率误差超出±5%时会有可能产生不正常的工作状态。3—3—2仪器在使用中或存贮中应避免直接光照，高温，高湿，灰尘，腐蚀等，环境应整洁，并且经常清洁仪器。4操作说明4—1前面板介绍4—1—1电压表：指示仪器输出的电压值。并附有单位（kV）指示灯。4—1—2电流表：指示被测试物的漏电流量值。并附有单位（mA）指示灯。4—1—3时间显示器：倒计数测试时间。并附有单位（S）指示灯。4—1—4测试指示灯：仪器在测试时在闪烁。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页4—1—5过流指示灯：当被测试件中的电流超过切断电流设置值时，仪器测试电源被切断，同时报警，该指示灯闪亮约一秒种。4—1—6电流量程开关：选择指示电流范围（2mA/20mA/100mA仅AC）。4—1—7切断电流预置/测量开关：该开关按下时可预置切断电流量值。其量值由电流表显示。4—1—8电流调节电位器：预...
