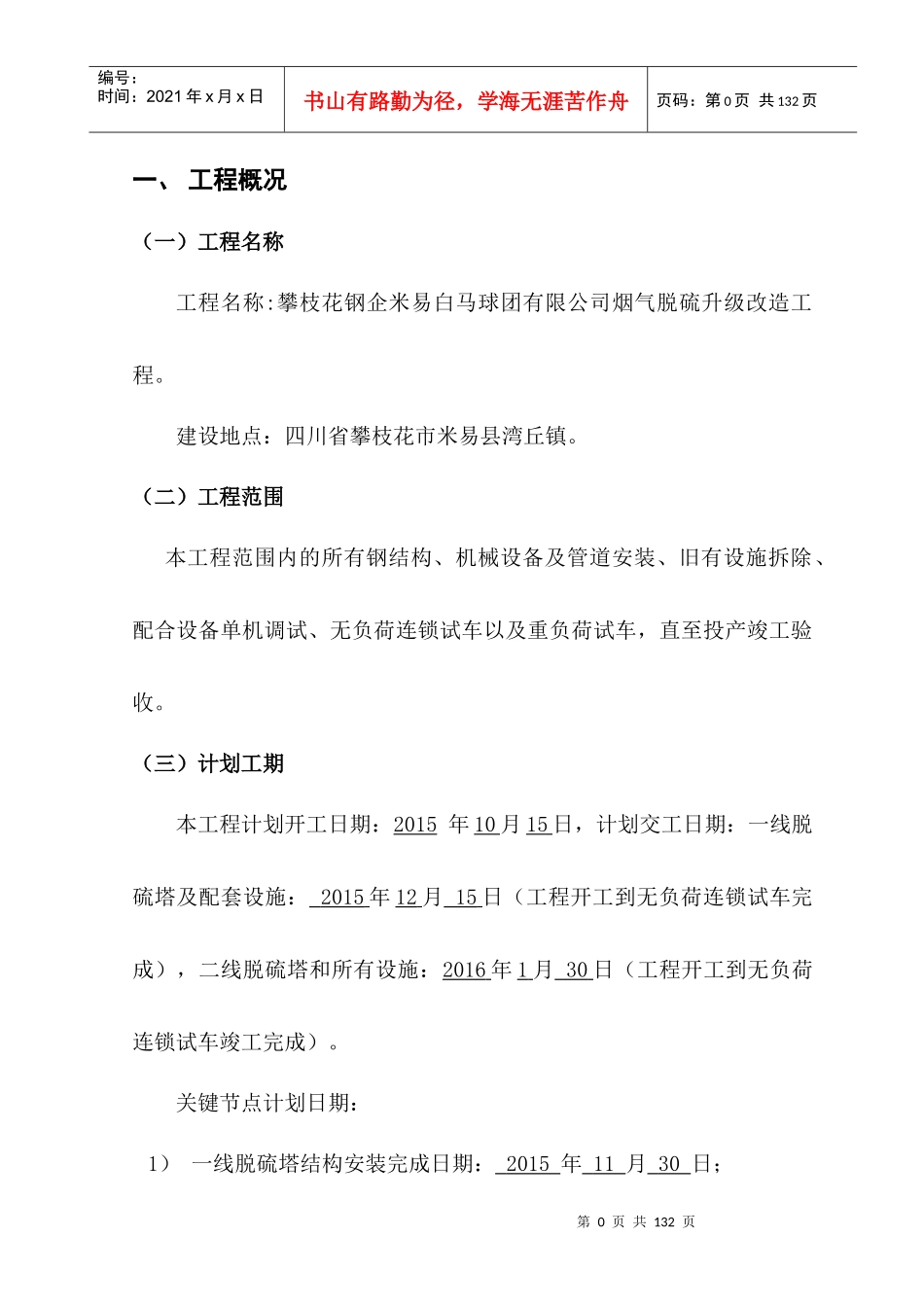

第0页共132页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共132页一、工程概况（一）工程名称工程名称:攀枝花钢企米易白马球团有限公司烟气脱硫升级改造工程。建设地点：四川省攀枝花市米易县湾丘镇。（二）工程范围本工程范围内的所有钢结构、机械设备及管道安装、旧有设施拆除、配合设备单机调试、无负荷连锁试车以及重负荷试车，直至投产竣工验收。（三）计划工期本工程计划开工日期：2015年10月15日，计划交工日期：一线脱硫塔及配套设施：2015年12月15日（工程开工到无负荷连锁试车完成），二线脱硫塔和所有设施：2016年1月30日（工程开工到无负荷连锁试车竣工完成）。关键节点计划日期：1）一线脱硫塔结构安装完成日期：2015年11月30日；第1页共132页第0页共132页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共132页2）一线朕塔无负荷试车完成日期：2015年12月15日；3）旧有设施拆除和改造完成日期：2015年12月25日；4）二线脱硫塔结构安装完成日期：2016年1月25日；5）二线朕塔无负荷试车完成日期：2016年1月30日；（四）工程概况本工程新建两座脱硫塔（含脱硫塔本体、内外部管道、除雾器、喷流管嘴、支撑件；脱硫塔梯道、平台及配套设备和设施等）的施工安装、材料供应（除雾器和喷流管嘴属于设备）；本工程其它所有配套设施的机械设备、烟道、各种管道、钢支架的制作、施工安装、材料供应等（不含综合楼内成套水处理设备及管道的施工安装）；脱硫塔本体及烟道内部水玻璃鳞片防腐以及各种管道和钢结构的防腐；本工程一线和二线旧有增压风机和进出口管道的拆除与更新；旧有二线脱硫塔、玻璃钢排气烟囱及支架和与其相关的旧有设施的拆除（主要有旧有二线塔本体的风机、水泵和配套的管道等）；从新建二线增压风机出口到旧有一线脱硫塔烟气入口的临时烟气管道的施工和后期拆除（属临时设施，临时第2页共132页第1页共132页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共132页烟道尺寸与旧有烟道相同）；配合整体工程的单体试车、无负荷连锁式车，直至整体工程竣工投产验收合格。（五）工艺及主要设备1、工艺流程本项目采用湿式石灰石-石膏法烟气脱硫工艺，石灰石作为脱硫吸收剂，石灰石粉与水混合搅拌制成吸收浆液。在吸收塔内，吸收浆液与烟气接触混合，烟气中的二氧化硫与浆液中的碳酸钙以及鼓入的氧化空气进行化学反应吸收脱除二氧化硫，最终产物为石膏。脱硫后的烟气经过除雾器除去雾滴，经塔顶部湿烟囱排放，脱硫渣石膏可以综合利用。2、主要设备：1）脱硫塔为圆柱型，为钢结构加玻璃鳞片防腐，一线φ9m×φ7.7m×42m，二线φ10m×φ8.6m×42m，都配有6层喷淋（5用一备）、两级除雾加旋流板、内衬玻璃树脂鳞片胶泥，第一喷淋层底部及烟道入口配有应急喷水降温装置。2）脱硫塔附属设备主要包括：循环泵（6台）、氧化风机（2台）、搅拌器、石膏泵等附属设施。3）石膏脱水装置一套主要包括浓缩罐、石膏泵、真空皮带过滤机、真空泵、气液分离罐、滤布再生泵、滤布再生水箱、滤液池、滤液泵等。4）原脱硫系统的浆液池更换事故池搅拌器，石灰石浆液池搅拌器。5）氧化曝气系统一套主要包括罗茨风机、曝气管路等。第3页共132页第2页共132页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共132页6）两座增压风机全部进行更换，其中一线增压风机功率450kW；二线增压风机功率630kW。7）风机出口烟道全部更换，并在出口烟道处配置烟气紧急降温喷嘴。一线新增主引风机出口至新增脱硫塔之间管道全新制作，并设膨胀节和烟道烟气紧急降温喷嘴。8）更换原脱硫系统的腐蚀的相关管路，主要包括滤液水泵（2台）、除雾器冲洗水泵，、工艺水泵等设备及管路。9）一线新增脱硫塔至原脱硫区之间所需的工艺水、除雾器冲洗水、石灰石浆液、溢流浆液、事故浆液、滤液、石膏浆液等管道及一线新增脱硫塔至原脱硫区事故池间的事故浆液泵2台。二、编制依据1、编制依据1）现行国家有关规范、标准和规程。2）招标单位提供的招标文件、图纸和其它相关技术文件。3）我公司管理体系文件及内部工作标准文件。4）施工...
