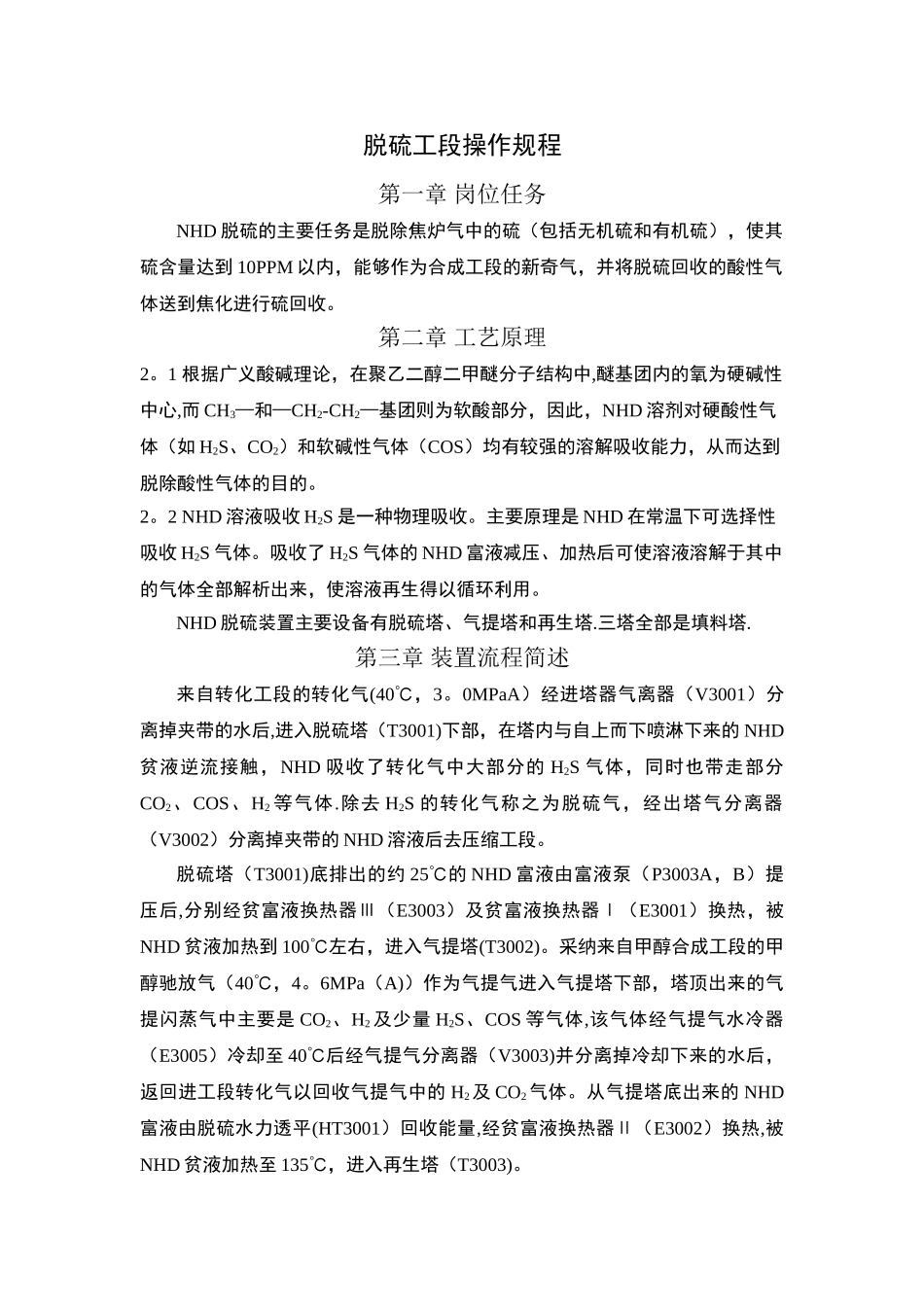

脱硫工段操作规程第一章 岗位任务NHD 脱硫的主要任务是脱除焦炉气中的硫（包括无机硫和有机硫），使其硫含量达到 10PPM 以内，能够作为合成工段的新奇气，并将脱硫回收的酸性气体送到焦化进行硫回收。第二章 工艺原理2。1 根据广义酸碱理论，在聚乙二醇二甲醚分子结构中,醚基团内的氧为硬碱性中心,而 CH3—和—CH2-CH2—基团则为软酸部分，因此，NHD 溶剂对硬酸性气体（如 H2S、CO2）和软碱性气体（COS）均有较强的溶解吸收能力，从而达到脱除酸性气体的目的。2。2 NHD 溶液吸收 H2S 是一种物理吸收。主要原理是 NHD 在常温下可选择性吸收 H2S 气体。吸收了 H2S 气体的 NHD 富液减压、加热后可使溶液溶解于其中的气体全部解析出来，使溶液再生得以循环利用。NHD 脱硫装置主要设备有脱硫塔、气提塔和再生塔.三塔全部是填料塔.第三章 装置流程简述来自转化工段的转化气(40℃，3。0MPaA）经进塔器气离器（V3001）分离掉夹带的水后,进入脱硫塔（T3001)下部，在塔内与自上而下喷淋下来的 NHD贫液逆流接触，NHD 吸收了转化气中大部分的 H2S 气体，同时也带走部分CO2、COS、H2 等气体.除去 H2S 的转化气称之为脱硫气，经出塔气分离器（V3002）分离掉夹带的 NHD 溶液后去压缩工段。脱硫塔（T3001)底排出的约 25℃的 NHD 富液由富液泵（P3003A，B）提压后,分别经贫富液换热器Ⅲ（E3003）及贫富液换热器Ⅰ（E3001）换热，被NHD 贫液加热到 100℃左右，进入气提塔(T3002)。采纳来自甲醇合成工段的甲醇驰放气（40℃，4。6MPa（A)）作为气提气进入气提塔下部，塔顶出来的气提闪蒸气中主要是 CO2、H2 及少量 H2S、COS 等气体,该气体经气提气水冷器（E3005）冷却至 40℃后经气提气分离器（V3003)并分离掉冷却下来的水后，返回进工段转化气以回收气提气中的 H2及 CO2气体。从气提塔底出来的 NHD富液由脱硫水力透平(HT3001）回收能量,经贫富液换热器Ⅱ（E3002）换热,被NHD 贫液加热至 135℃，进入再生塔（T3003)。再生塔底部有蒸汽煮沸器(E3007）加热，使富含 C02及 H2S 的 NHD 富液中的气体全部解析出来,得到约 147℃的 NHD 贫液。贫液经贫富液换热器Ⅱ（E3002）冷却后由贫液泵Ⅱ（P3002A/B）加压.依次经过贫富液换热器Ⅰ（E3001）、贫液水冷器（E3004）、贫富液换热器Ⅲ(E3003）及贫液氨冷器(E3008)被冷却至 20℃，冷却后的 NHD 由贫液泵（P3001A/B)加压送入脱硫塔上部，吸收下塔过来的转化气中的 H2S...
