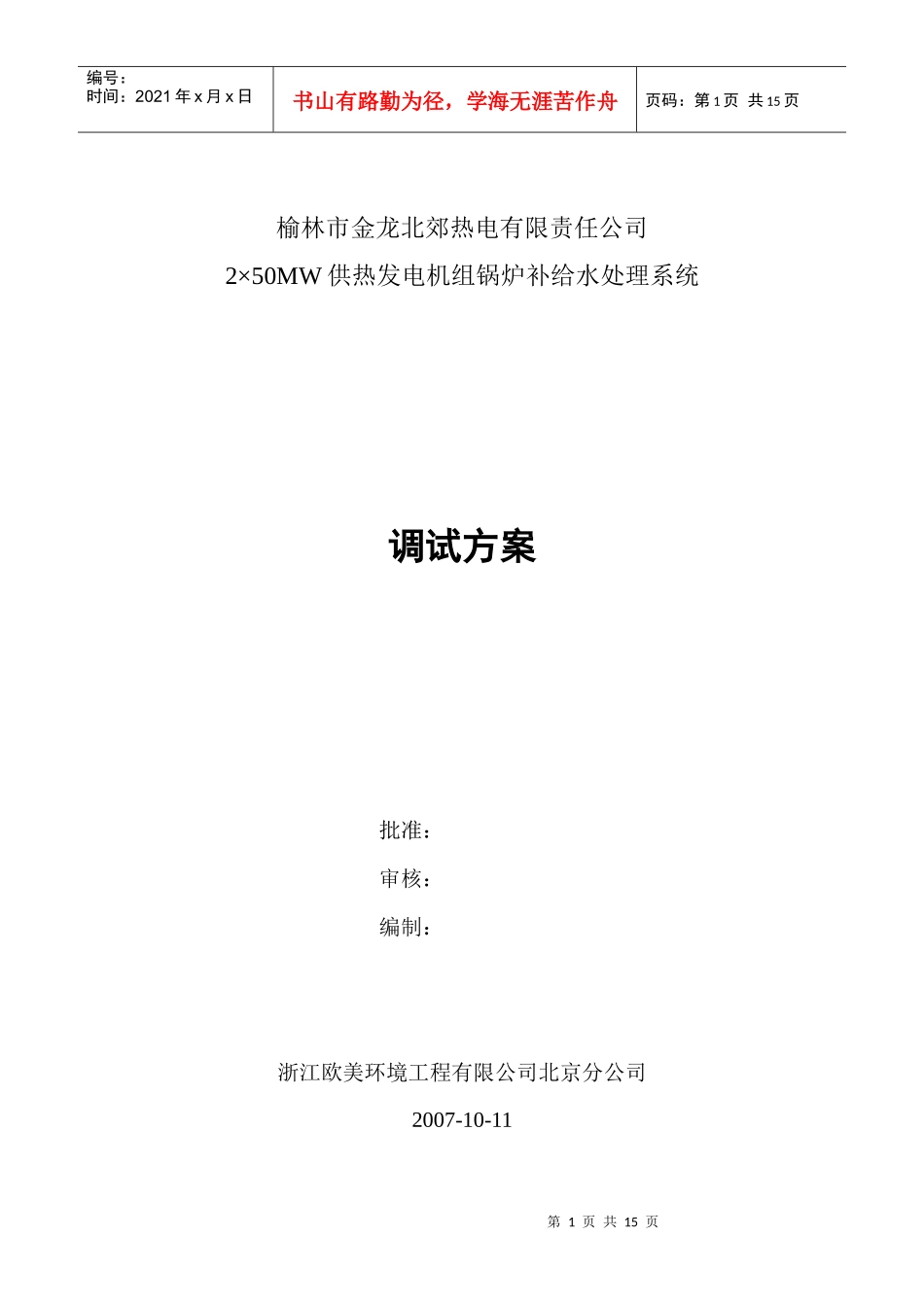

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页榆林市金龙北郊热电有限责任公司2×50MW供热发电机组锅炉补给水处理系统调试方案批准：审核：编制：浙江欧美环境工程有限公司北京分公司2007-10-11第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页目录一、工程概述...................................................................................-2-二、试车准则...................................................................................-3-三、试车准备工作及条件...............................................................-4-四、调试组织计划...........................................................................-6-五、调试步骤...................................................................................-8-六．分步调试.....................................................................................-10-七、附件.........................................................................................-24-第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页一、工程概述：1水处理容量和厂址本期锅炉补给水处理系统工艺主要为：多介质过滤器+超滤+反渗透装置+除碳器＋混床，工程设计最终出力为70m3/h。设备安装地点：榆林市北郊热电有限责任公司位于陕西榆林市北郊二里半东部的红山村东面,向西距210国道约1.5公里。工艺系统流程根据水源水质情况，锅炉补给水系统工艺流程如下：控制方式和自动化水平锅炉补给水处理控制系统采用集中监控方式，将由PLC装置和上位机组成，运行人员能在脱盐水站控制室内通过操作员站对锅炉补给水处理系统的各个工艺子系统（包括预处理系统、反渗透系统、离子交换系统、水泵、水箱、加药等子系统）的所有被控对象进行监控，包括电机启、停控制，阀门打开关闭操作、设备启停状态、阀门已开已关状态、远来水生水箱生水泵多介质过滤器换热器超滤装置清水箱清水泵保安过滤器还原剂阻垢剂高压泵反渗透装置除碳器淡水箱淡水泵混床除盐水箱除盐水泵主厂房絮凝剂氧化剂第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页方/就地切换状态和主要工艺参数的监视，并完成设备的联锁保护。2水源及水质本工程锅炉补给水的水源采用红石峡水库地表水，水质分析报告如下：分析项目单位数值分析项目单位数值2006.6.72004.11.152004.4.22006.6.72004.11.152004.4.2总硬度mmol/L3.15K+mg/L3.9117.94非碳酸盐硬度mmol/L0.05Na+mg/L22.7615.54碳酸盐硬度mmol/L3.1Ca2+mg/L38.0953.249.40负硬度mmol/L0.00Mg2+mg/L13.8214.011.60总碱度mmol/L3.1Fe3+mg/L0.010.10酚酞碱度mmol/L0.05Fe2+mg/L0.0030.088甲基橙碱度mmol/L3.05Cu2+mg/L0.003PH8.467.73Ba2+mg/L0.0330.38Sr2+mg/L0.2770.28总固体mg/L221.00Mn2+mg/L0.006溶解固体mg/L208.00224241Cl-mg/L12.58.50悬浮物mg/L13.001.1SO42-mg/L18.5614.121.40灼烧减少固体mg/LCO32-mg/L3.0灼烧残渣mg/LHCO3-mg/L186.11256236.50全硅(SiO2)mg/L9.1NO3-mg/L1.340.60活性硅(SiO2)mg/L8.912.3NO2-mg/L第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页胶体硅(SiO2)mg/L0.2PO43-mg/L0.25化学耗氧量(COD)Mnmg/L3.522.44.13SiO32-mg/L8.912.3电导率（25℃）μs/cm360.0321320OH-mg/L0.05二、试车准则a)化学水处理系统已经机械安装竣工验收。b)多介质滤料和树脂的装填前，应对衬胶、水帽逐一检查，做好记录后，方可装填。c)保安过滤器滤芯及RO膜元件安装必须在管道、设备吹扫、清洗、试漏、试压完成后方能进行，RO膜元件还必须在相关条件全部满足后方能装填。d)电气、仪表、控制设备必须在配电系统充分检查合格相关部门提出报告后方能分步进入调试校验。e)超滤装置、RO装置必须达到进水指标后方能进行调试。f)参与调试的人员必须经过专...
