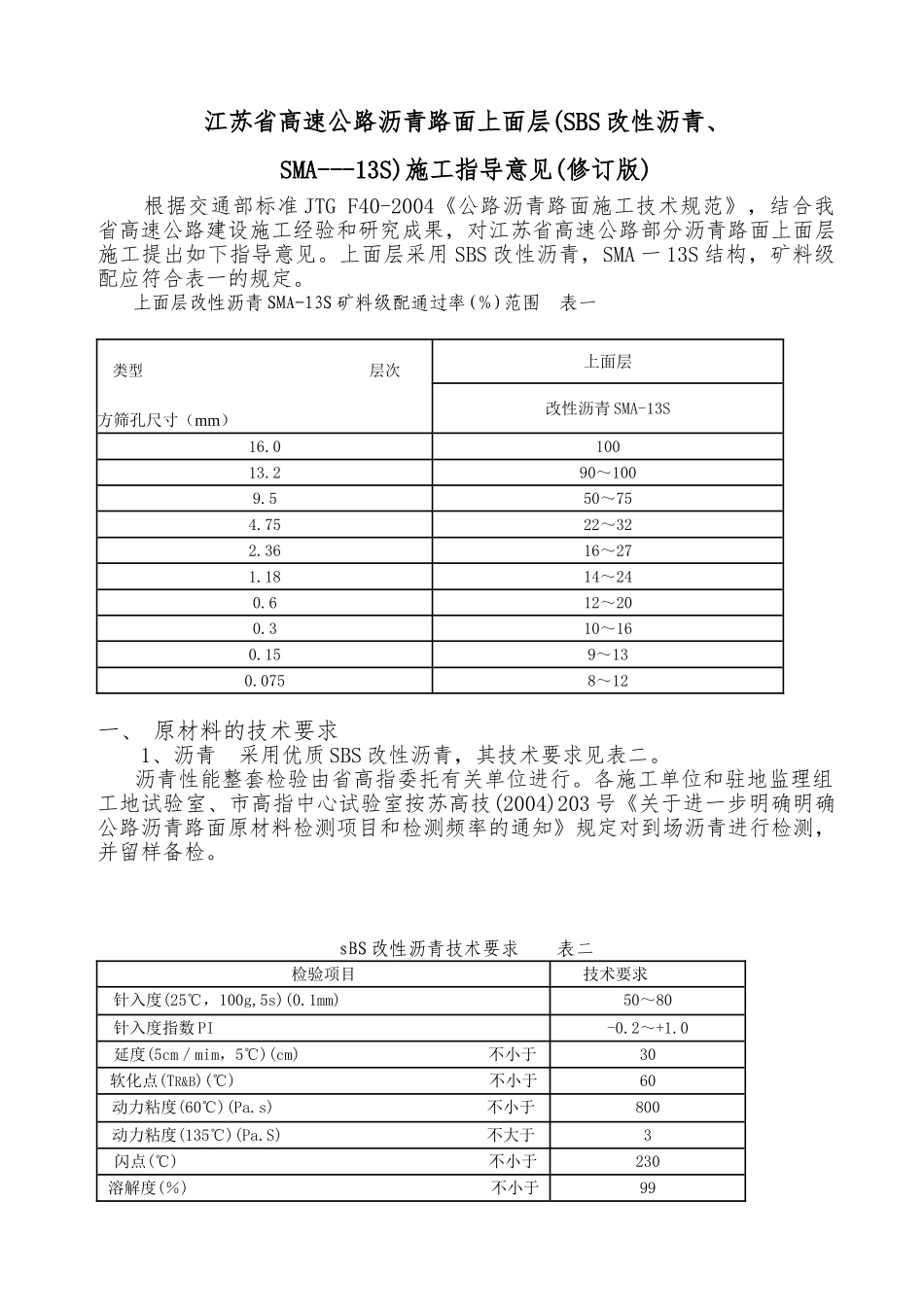

江苏省高速公路沥青路面上面层(SBS改性沥青、SMA---13S)施工指导意见(修订版)根据交通部标准JTGF40-2004《公路沥青路面施工技术规范》，结合我省高速公路建设施工经验和研究成果，对江苏省高速公路部分沥青路面上面层施工提出如下指导意见。上面层采用SBS改性沥青，SMA一13S结构，矿料级配应符合表一的规定。上面层改性沥青SMA-13S矿料级配通过率(％)范围表一类型层次上面层方筛孔尺寸（mm）改性沥青SMA-13S16.010013.290～1009.550～754.7522～322.3616～271.1814～240.612～200.310～160.159～130.0758～12一、原材料的技术要求1、沥青采用优质SBS改性沥青，其技术要求见表二。沥青性能整套检验由省高指委托有关单位进行。各施工单位和驻地监理组工地试验室、市高指中心试验室按苏高技(2004)203号《关于进一步明确明确公路沥青路面原材料检测项目和检测频率的通知》规定对到场沥青进行检测，并留样备检。sBS改性沥青技术要求表二检验项目技术要求针入度(25℃，100g,5s)(0.1mm)50～80针入度指数PI-0.2～+1.0延度(5cm／mim，5℃)(cm)不小于30软化点(TR&B)(℃)不小于60动力粘度(60℃)(Pa.s)不小于800动力粘度(135℃)(Pa.S)不大于3闪点(℃)不小于230溶解度(％)不小于99离析，软化点差(℃)不大于2．5弹性恢复[25℃](％)不小于70RTFOT试验后质量损失(％)不大干，0．6针入度比(25℃)(％)不小于65延度(5cm／mim，5℃)(cm)不小于20SHRP性能等级PG70—22SMA-13s上面层用粗集料质量技术要求表三检验项目技术要求石料压碎值不大于(％)常温20高温24洛杉矶磨耗损失不大于(％)28视密度不小于(t／m3)2.60吸水率不大于(％)2.0对沥青的粘附性不小于掺加抗剥离剂后不小于5级坚固性不大于(％)12针片状颗粒含量不大于(％)121号料0.6水洗法
