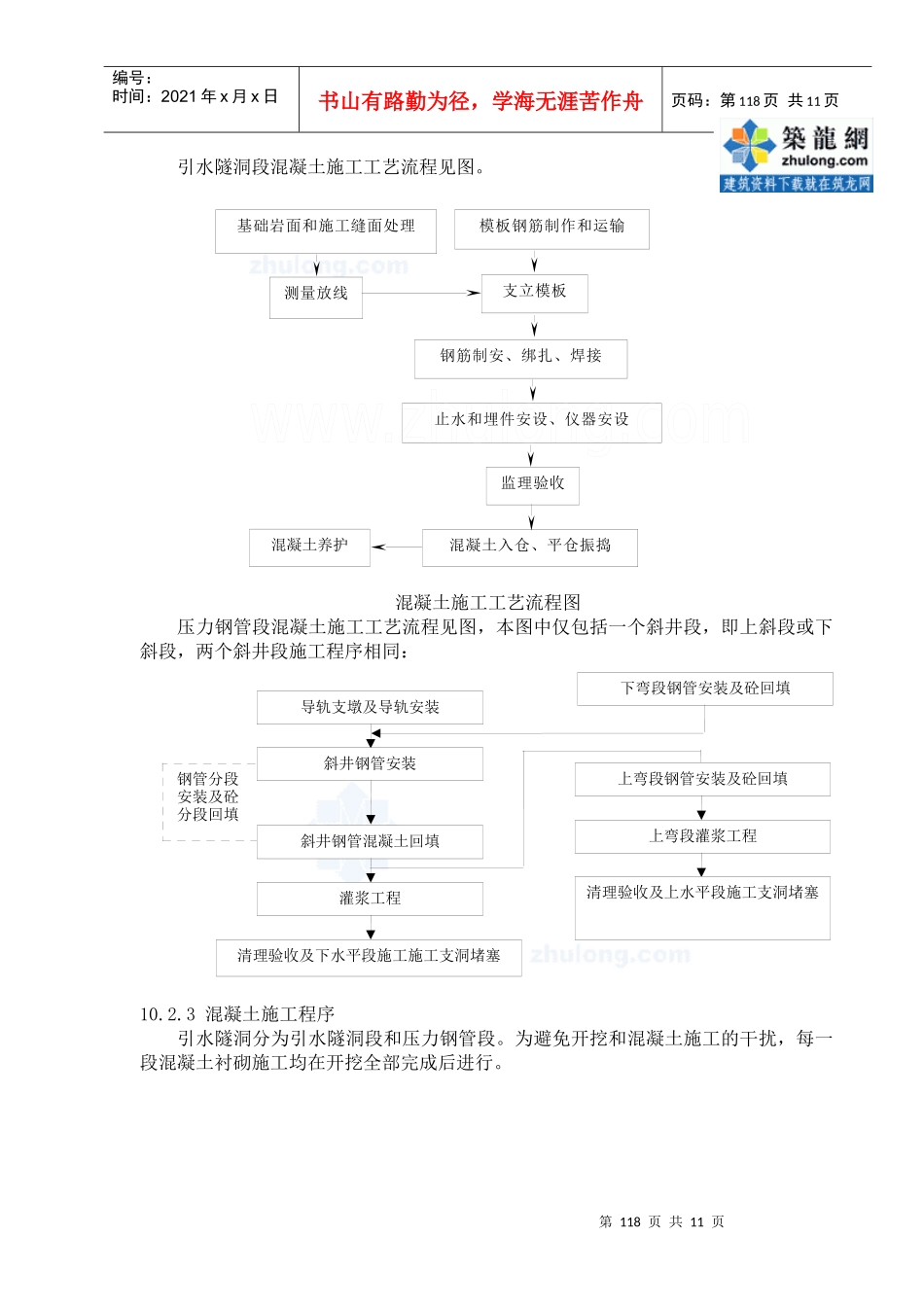

第117页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第117页共11页第10章引水隧洞混凝土施工10.1工程简述本标段发电引水系统引水隧洞、压力钢管二部分组成：一、引水隧洞长8400.047m，为马蹄形断面，开挖洞径4.15m×3.90m～5.3m×5.2m（高×宽），主要衬砌断面形式为B型断面，40cmC25混凝土。二、压力钢管采用地下埋管，管径2.6m，分为上平段、上斜段、中平段、下斜段、下平段，其中斜井直段（上斜段和下斜段长之和）长约504.83m，倾角60°。上平段中心高程为697.20m，中平段中心高程为480.00m，下平段中心高程为260.00m，洞内埋管长约1428.35m，开挖断面尺寸为4.2m×4.2m（宽×高，城门洞型）主要衬砌断面形式为D型断面，80cmC20衬砌混凝土及回填混凝土。本次招标隧洞范围为引水隧洞桩号Y+1250～Y+9650.047段以及桩号G+000～G+1428.353段。主要工程量见下表：项目编号项目名称单位数量2引水隧洞工程2.1.3钢筋混凝土工程2.1.3.1混凝土2.1.3.1.1隧洞衬砌混凝土C25(二级配)W660cm厚m313532.1.3.1.2隧洞衬砌混凝土C25(二级配)W640cm厚m366142.1.3.1.3隧洞底板混凝土C25（二级配）20cm厚m342672.1.3.1.4隧洞钢管衬砌混凝土C20(二级配)80cm厚m34692.1.3.1.5引水隧洞洞内钢管回填素混凝土C20(二级配)80cm厚m3129262.1.3.2钢筋t6772.2地质缺陷处理工程2.2.3钢筋混凝土工程2.2.3.1衬砌混凝土C25(二级配)m34002.2.3.2混凝土回填C20（二级配）m32682.2.3.3钢筋t3210.2隧洞衬砌总体施工方案及流程10.2.1隧洞各部位衬砌施工方案见下表隧洞衬砌施工方案一缆表衬砌部位衬砌类型施工方法引水隧洞段B、C型断面边顶拱混凝土采用钢模台车全断面衬砌，3m3砼搅拌运输车运输（轨道式），HB40B混凝土泵送入仓，人工平仓，插入式振捣器振捣。钢模台车长10m。最后进行底板混凝土施工。压力钢管段D型断面利用压力钢管作为模板分段施工，HB40B混凝土泵送入仓，人工平仓，插入式振捣器振捣。分段长度8m。10.2.2混凝土施工工艺流程第118页共11页第117页共11页基础岩面和施工缝面处理模板钢筋制作和运输测量放线支立模板钢筋制安、绑扎、焊接止水和埋件安设、仪器安设监理验收混凝土入仓、平仓振捣混凝土养护清理验收及下水平段施工施工支洞堵塞导轨支墩及导轨安装斜井钢管安装钢管分段安装及砼分段回填斜井钢管混凝土回填灌浆工程下弯段钢管安装及砼回填上弯段钢管安装及砼回填上弯段灌浆工程清理验收及上水平段施工支洞堵塞编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第118页共11页引水隧洞段混凝土施工工艺流程见图。混凝土施工工艺流程图压力钢管段混凝土施工工艺流程见图，本图中仅包括一个斜井段，即上斜段或下斜段，两个斜井段施工程序相同：10.2.3混凝土施工程序引水隧洞分为引水隧洞段和压力钢管段。为避免开挖和混凝土施工的干扰，每一段混凝土衬砌施工均在开挖全部完成后进行。第119页共11页第118页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第119页共11页10.3混凝土施工方案10.3.1引水隧洞段混凝土施工方案10.3.1.1浇筑方式引水隧洞段混凝土边顶拱混凝土采用自制钢模台车全断面衬砌，3m3砼搅拌运输车（轨道式），HB40B混凝土泵送入仓，人工平仓，插入式振捣器振捣。钢模台车长10m。最后进行底板混凝土施工。10.3.1.2钢筋制安钢筋按设计图纸在加工厂加工，5t平板车运至现场，人工绑扎、焊接安装。10.3.1.3模板采用自制钢模台车两台。10.3.1.4入仓方式采用HB40B混凝土输送泵泵送入仓。10.3.1.5混凝土拌制混凝土由采用拌和站集中拌制，6m3混凝土搅拌车运输至支洞口。（拌和站布置详见施工总平面布置）10.3.1.6混凝土运输混凝土由3m3砼搅拌运输车（轨道式）运至混凝土泵接料斗内，由HB40B混凝土输送泵送至仓内。10.3.1.7混凝土浇筑施工时要严格执行监理工程师批准的浇筑分层分块和浇筑程序，按规范要求压面，确保混凝土表面平整度满足设计、规范要求。10.3.1.8振捣方式混凝土振捣主要采用φ50mm振捣棒、φ30mm软轴振捣器和HP-25平板振动器，以确保混凝土浇筑施工质量。10.3.1.9养护方式混凝土浇筑后12h即应开始洒水养护，并加强覆...
