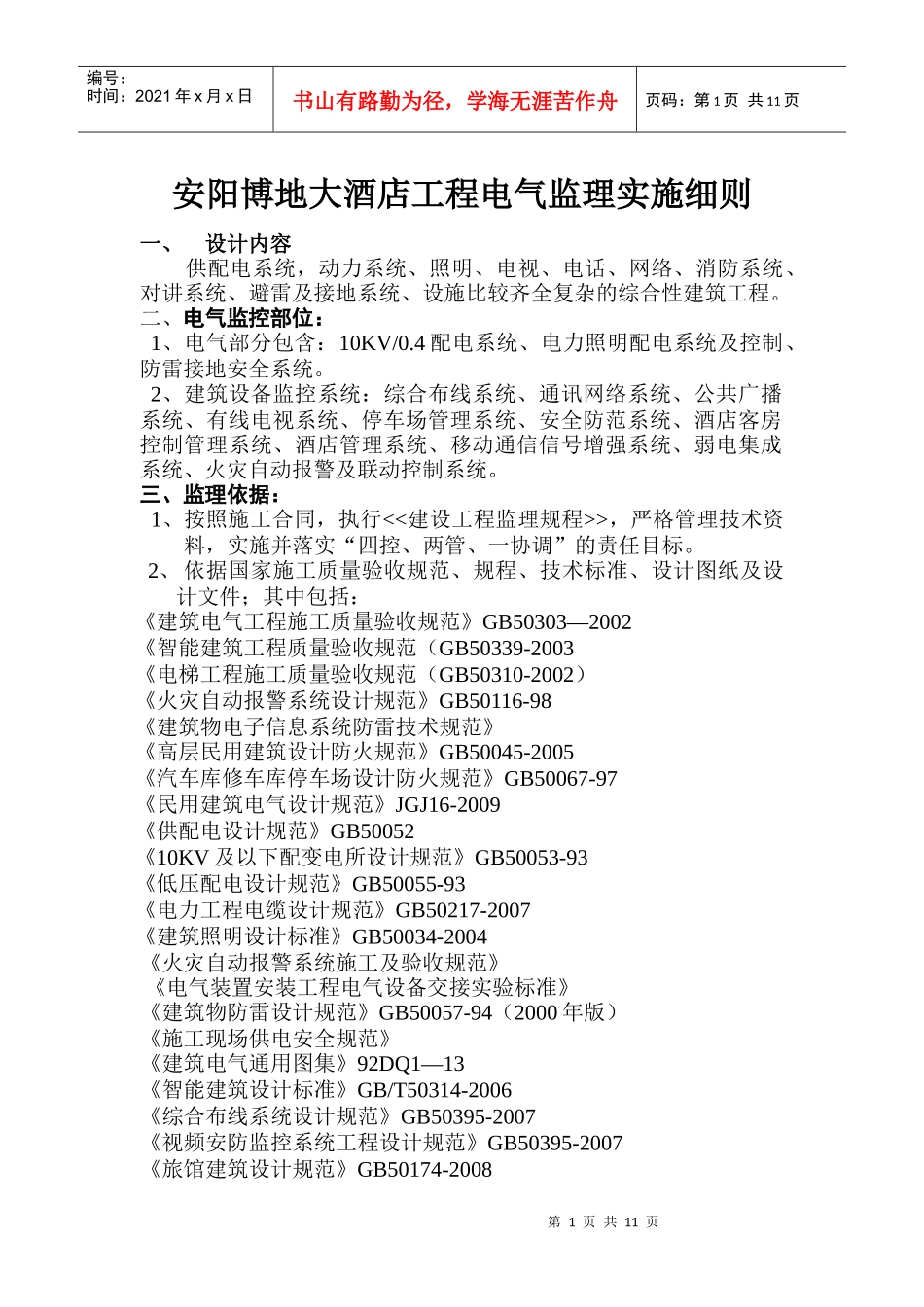

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页安阳博地大酒店工程电气监理实施细则一、设计内容供配电系统，动力系统、照明、电视、电话、网络、消防系统、对讲系统、避雷及接地系统、设施比较齐全复杂的综合性建筑工程。二、电气监控部位：1、电气部分包含：10KV/0.4配电系统、电力照明配电系统及控制、防雷接地安全系统。2、建筑设备监控系统：综合布线系统、通讯网络系统、公共广播系统、有线电视系统、停车场管理系统、安全防范系统、酒店客房控制管理系统、酒店管理系统、移动通信信号增强系统、弱电集成系统、火灾自动报警及联动控制系统。三、监理依据：1、按照施工合同，执行<<建设工程监理规程>>，严格管理技术资料，实施并落实“四控、两管、一协调”的责任目标。2、依据国家施工质量验收规范、规程、技术标准、设计图纸及设计文件；其中包括：《建筑电气工程施工质量验收规范》GB50303—2002《智能建筑工程质量验收规范（GB50339-2003《电梯工程施工质量验收规范（GB50310-2002）《火灾自动报警系统设计规范》GB50116-98《建筑物电子信息系统防雷技术规范》《高层民用建筑设计防火规范》GB50045-2005《汽车库修车库停车场设计防火规范》GB50067-97《民用建筑电气设计规范》JGJ16-2009《供配电设计规范》GB50052《10KV及以下配变电所设计规范》GB50053-93《低压配电设计规范》GB50055-93《电力工程电缆设计规范》GB50217-2007《建筑照明设计标准》GB50034-2004《火灾自动报警系统施工及验收规范》《电气装置安装工程电气设备交接实验标准》《建筑物防雷设计规范》GB50057-94（2000年版）《施工现场供电安全规范》《建筑电气通用图集》92DQ1—13《智能建筑设计标准》GB/T50314-2006《综合布线系统设计规范》GB50395-2007《视频安防监控系统工程设计规范》GB50395-2007《旅馆建筑设计规范》GB50174-2008第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页《建筑电气安装工程图集》《电梯工程质量验收规范》四、电气安装工程质量控制项目：(一)、电线导管、电缆导管和线槽敷设工程。主控项目金属导管、金属线槽的接地或接零金属管的连接绝缘导管在砌体剔槽的埋设交流单芯电缆不得单独穿于钢导管中电线穿管爆炸危险环境照明线路的电线，电缆选用和穿管一般项目电缆导管的弯曲半径金属导管的防腐柜、台、箱、盘、盒内导管管口高度暗配导管的埋设深度，明配导管的固定线槽固定及外观检查柔性导管的长度，连接和接地电线、电缆管内清扫，管口处理绝缘导线分色线槽敷设(二)、成套配电柜、控制柜、动力、照明配电箱、盘安装工程。主控项目金属柜架的接地或接零成套配电柜的交接试验柜间线路绝缘电阻测试二次回路耐压试验箱内结线及开关动作等一般项目柜间与基础型钢的连接柜间安装相互间接缝，成列盘面偏差检查柜内部检查实验，柜间配线低压电器组合安装允许偏差(三)、低压电动机、电加热器及电动执行机构检查。主控项目可接近的裸露导体的接地或接零绝缘电阻测试电动机的控制操作机构一般项目设备安装的防水防潮处理检查情况电动机做抽心检查的条件确认电动机抽心检查记录接线盒内裸露导线的距离，绝缘防护措施(四)、电器照明器具及开关，插座的安装过程。主控项目灯具的固定第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页花灯的吊钩选用，过载试验灯具的绝缘耐火检查灯具安装高度，使用电压等级低于2.5m高度安装插座的接线，安装固定照明开关的选用，开关的位置一般项目引向每个灯具的导线线芯最小截面变电所内的灯具安装位置重要场所大型灯具要安装安全措施室外灯具的防水检查插座安装，灯具安装的外观检查照明开关的安装位置，控制顺序，高差，外观检查（五）、综合布线工程。阶段施工项目质量要求设备安装设备机架规格、程式、外观、垂直度、水平度油漆是否完整、标志齐全螺丝紧固、防震措施接地措施信息插座规格、标志、位置、质量、外观螺丝紧固安装符合工艺要求屏蔽层可靠连接系统调试电气性能测试连接图、长度、衰减、近端串扰...
