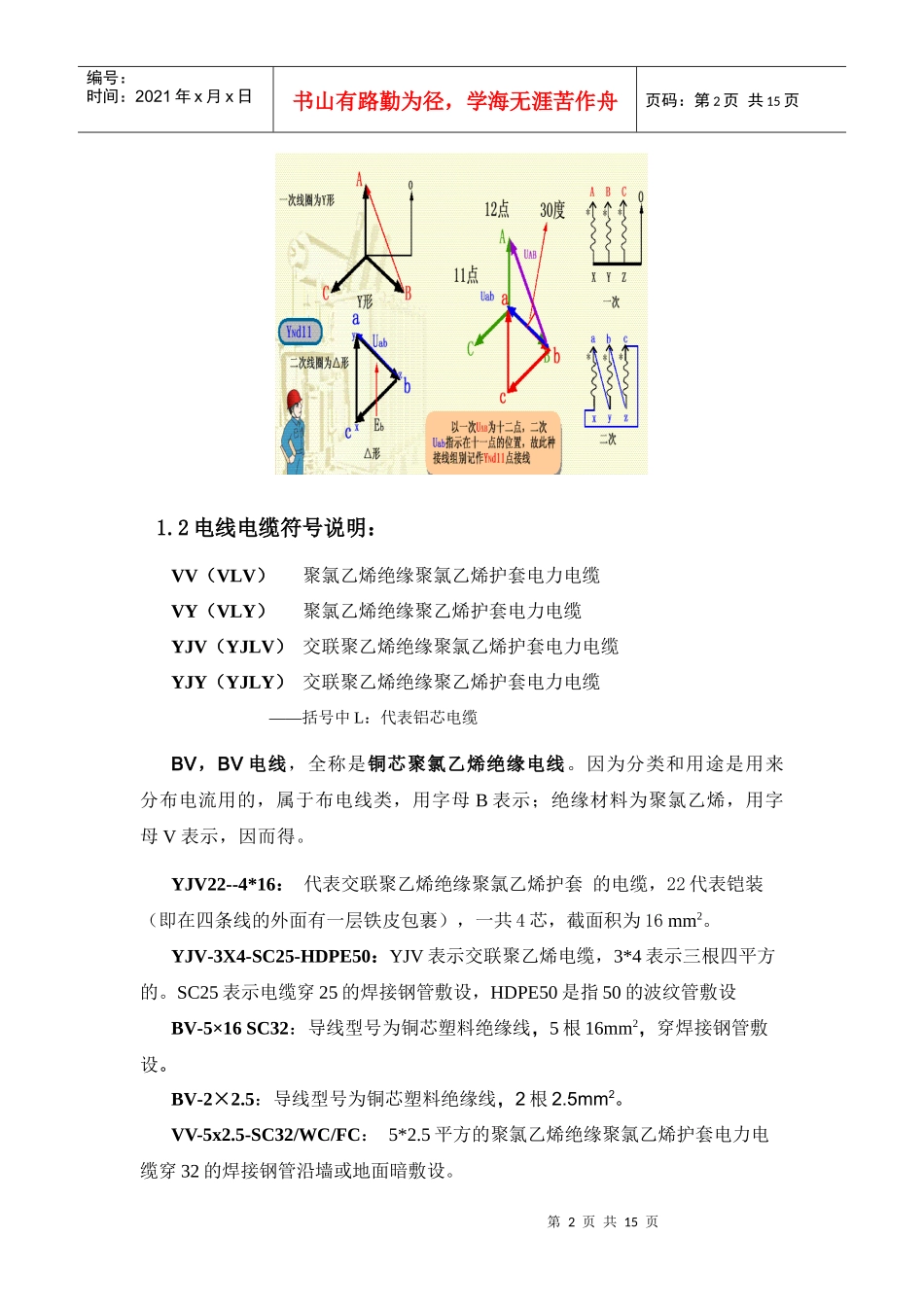

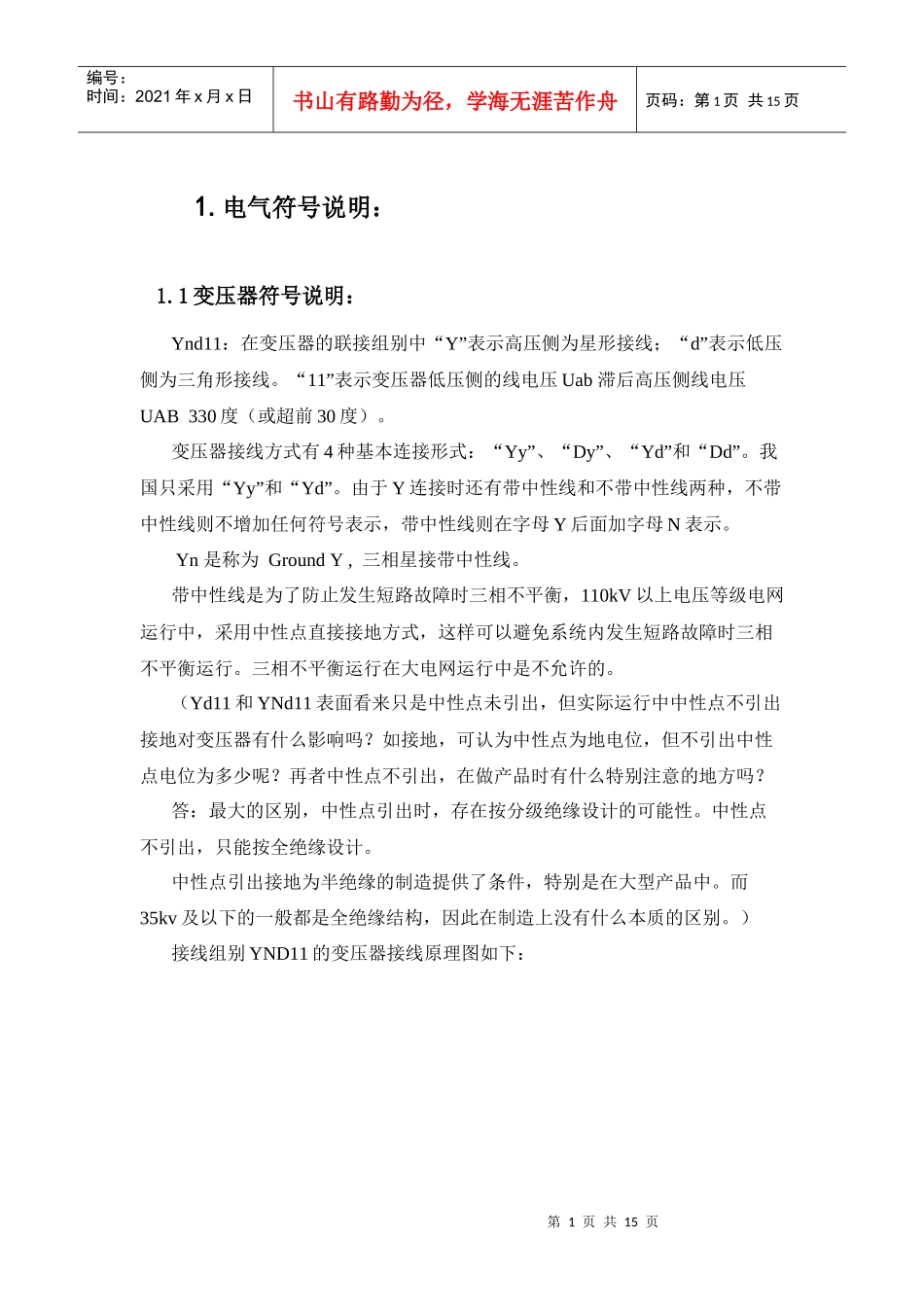

目录1.电气符号说明：....................................................................................11.1变压器符号说明：........................................................................11.2电线电缆符号说明：....................................................................21.3开关器件符号说明：....................................................................31.4弱电符号：....................................................................................41.5敷设方式和敷设部位....................................................................51.6接地系统形式................................................................................51.7IP防护等级：................................................................................52.电气术语说明.........................................................................................6第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页1.电气符号说明：1.1变压器符号说明：Ynd11：在变压器的联接组别中“Y”表示高压侧为星形接线；“d”表示低压侧为三角形接线。“11”表示变压器低压侧的线电压Uab滞后高压侧线电压UAB330度（或超前30度）。变压器接线方式有4种基本连接形式：“Yy”、“Dy”、“Yd”和“Dd”。我国只采用“Yy”和“Yd”。由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母N表示。Yn是称为GroundY,三相星接带中性线。带中性线是为了防止发生短路故障时三相不平衡，110kV以上电压等级电网运行中，采用中性点直接接地方式，这样可以避免系统内发生短路故障时三相不平衡运行。三相不平衡运行在大电网运行中是不允许的。（Yd11和YNd11表面看来只是中性点未引出，但实际运行中中性点不引出接地对变压器有什么影响吗？如接地，可认为中性点为地电位，但不引出中性点电位为多少呢？再者中性点不引出，在做产品时有什么特别注意的地方吗？答：最大的区别，中性点引出时，存在按分级绝缘设计的可能性。中性点不引出，只能按全绝缘设计。中性点引出接地为半绝缘的制造提供了条件，特别是在大型产品中。而35kv及以下的一般都是全绝缘结构，因此在制造上没有什么本质的区别。）接线组别YND11的变压器接线原理图如下：第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页1.2电线电缆符号说明：VV（VLV）聚氯乙烯绝缘聚氯乙烯护套电力电缆VY（VLY）聚氯乙烯绝缘聚乙烯护套电力电缆YJV（YJLV）交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY（YJLY）交联聚乙烯绝缘聚乙烯护套电力电缆——括号中L：代表铝芯电缆BV，BV电线，全称是铜芯聚氯乙烯绝缘电线。因为分类和用途是用来分布电流用的，属于布电线类，用字母B表示；绝缘材料为聚氯乙烯，用字母V表示，因而得。YJV22--4*16：代表交联聚乙烯绝缘聚氯乙烯护套的电缆，22代表铠装（即在四条线的外面有一层铁皮包裹），一共4芯，截面积为16mm2。YJV-3X4-SC25-HDPE50：YJV表示交联聚乙烯电缆，3*4表示三根四平方的。SC25表示电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设BV-5×16SC32：导线型号为铜芯塑料绝缘线，5根16mm2，穿焊接钢管敷设。BV-2×2.5：导线型号为铜芯塑料绝缘线，2根2.5mm2。VV-5x2.5-SC32/WC/FC：5*2.5平方的聚氯乙烯绝缘聚氯乙烯护套电力电缆穿32的焊接钢管沿墙或地面暗敷设。第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页FPC(15)-WC：穿阻燃半硬聚氯乙烯管敷设。ZR-BV：阻燃型铜芯聚氯乙烯绝缘电线。NH-B-YJV：铜芯交联聚乙烯绝缘聚氯乙烯护套B类成束阻燃型耐火电力电缆。WP1-BV(3×50＋1×35)-CT-CE：表示1号动力线路，导线型号为铜芯塑料绝缘，3根50mm2、1根35mm2，沿顶板面用电缆桥架敷设。WL2-BV(3×2.5)-SC15-WC：表示2号照明线路，3根2.5mm2铜芯塑料绝缘导线穿钢管沿墙暗...
