基坑支护施工组织设计(18页)VIP免费

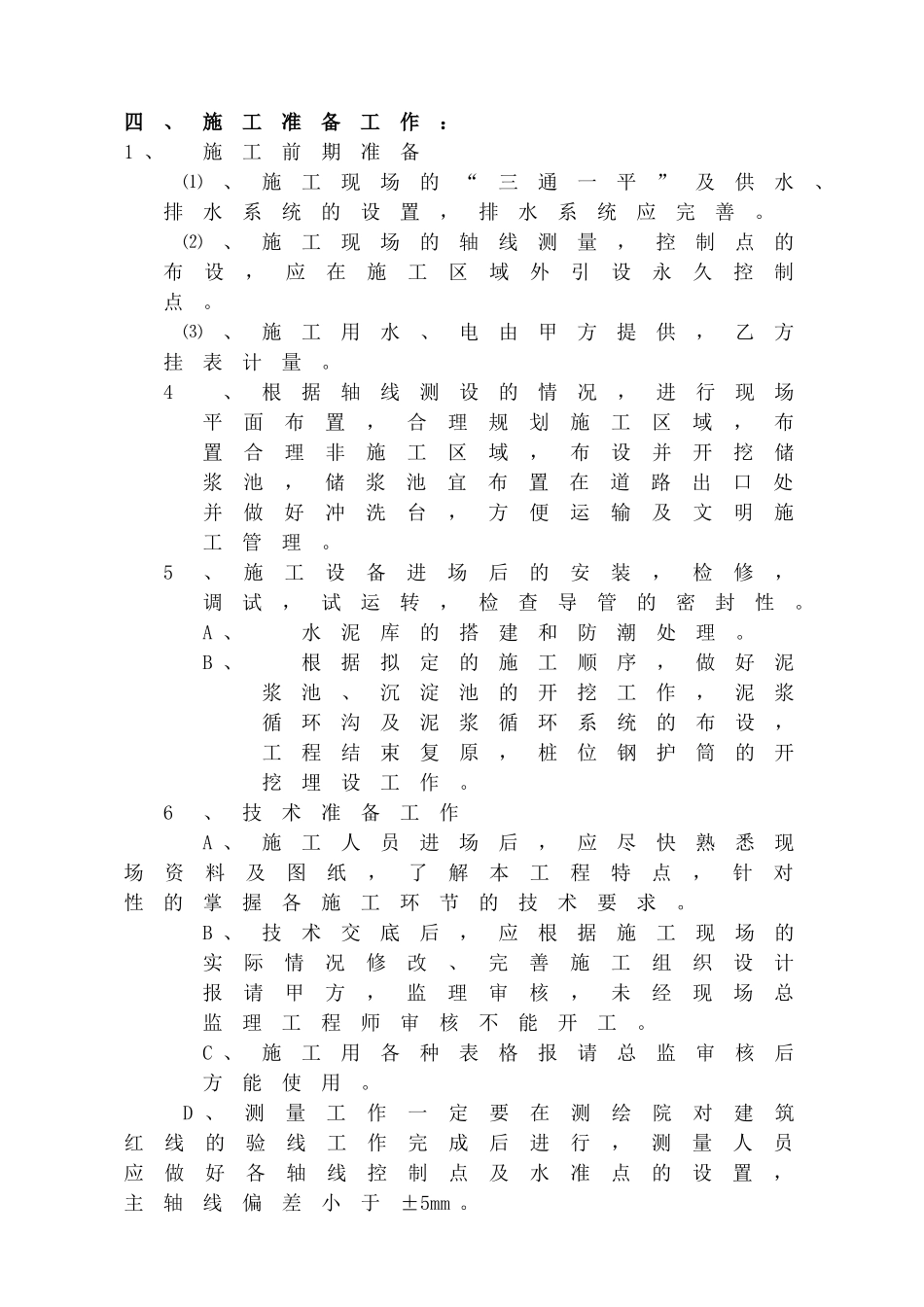

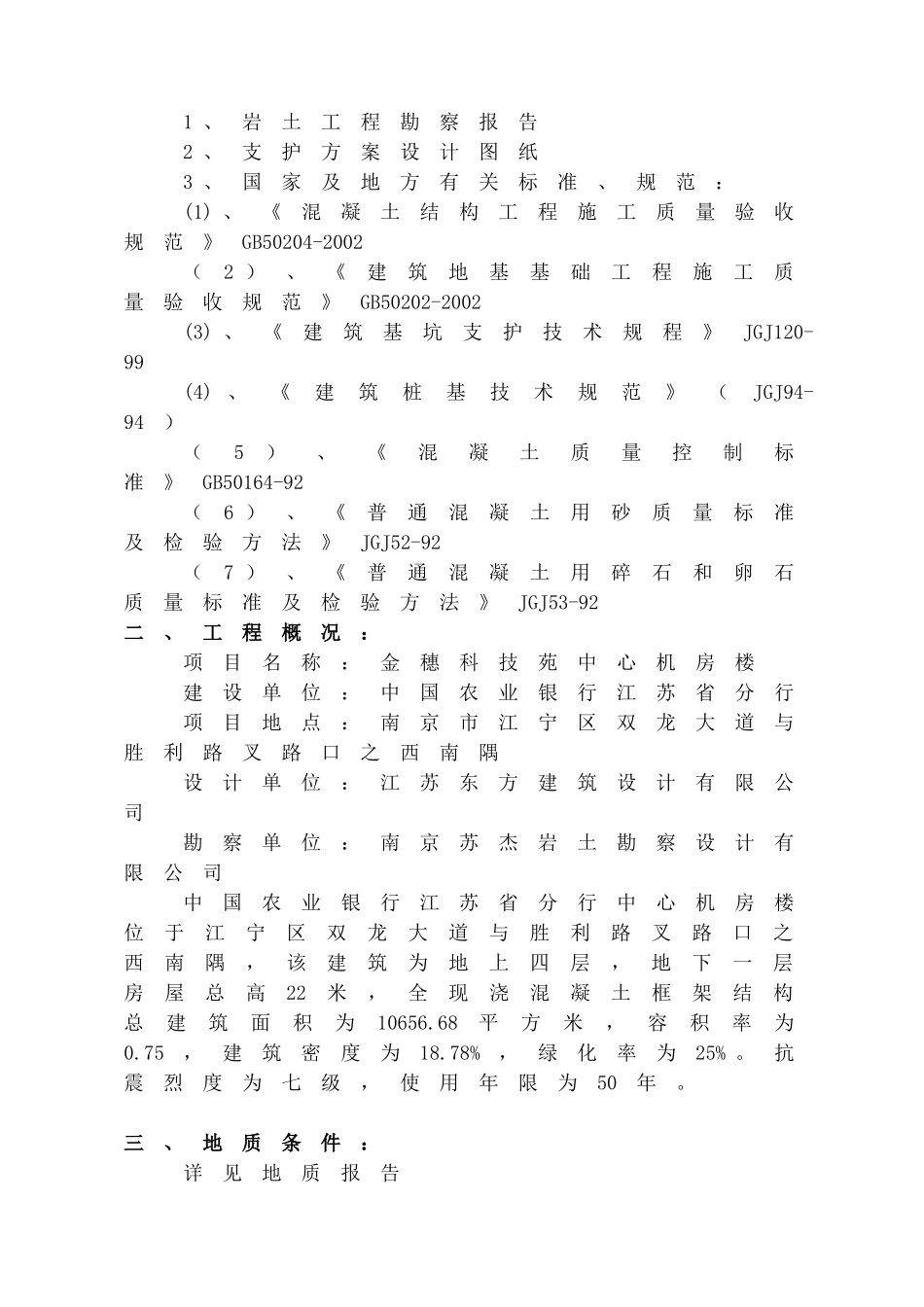

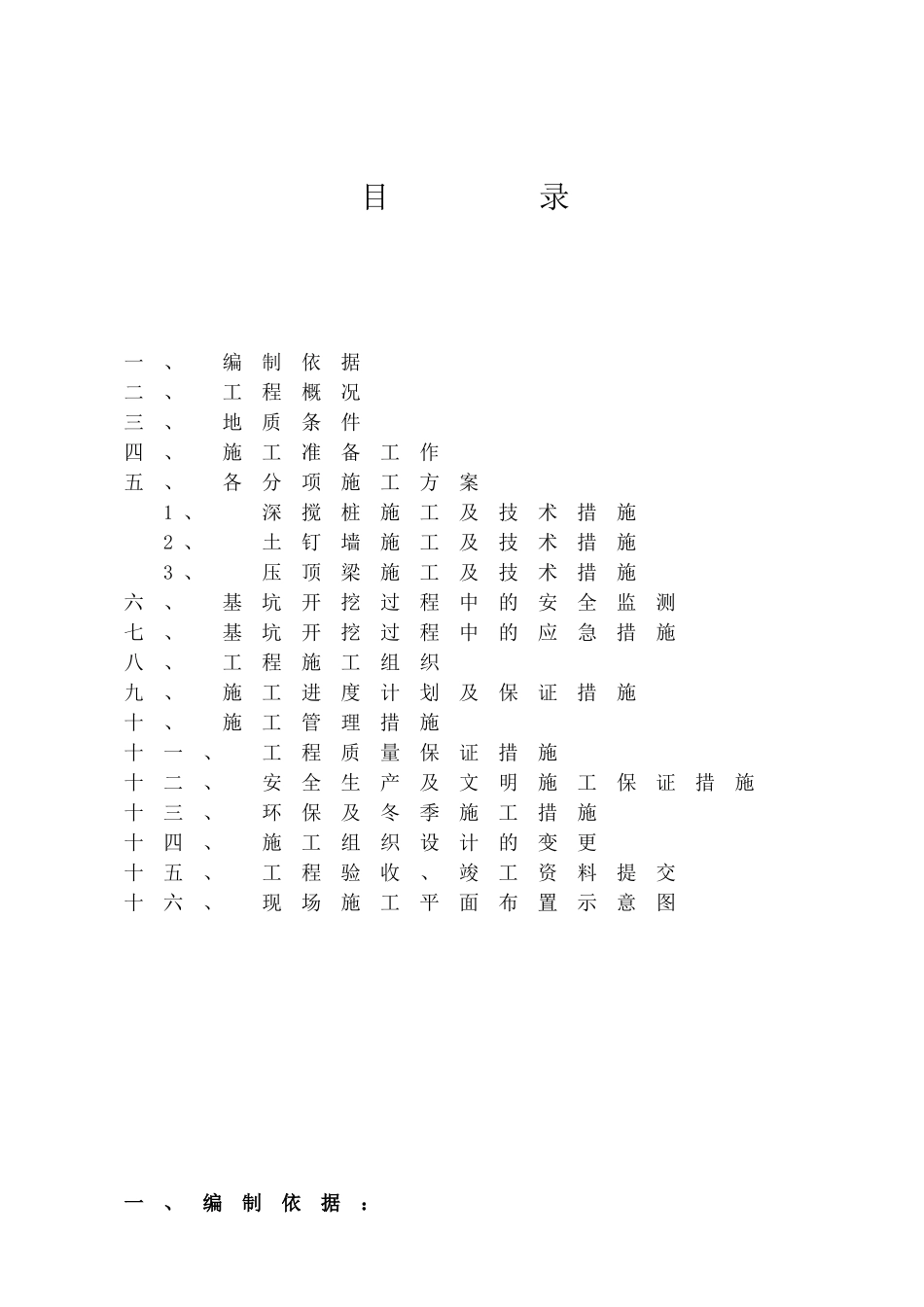

目录一、编制依据二、工程概况三、地质条件四、施工准备工作五、各分项施工方案1、深搅桩施工及技术措施2、土钉墙施工及技术措施3、压顶梁施工及技术措施六、基坑开挖过程中的安全监测七、基坑开挖过程中的应急措施八、工程施工组织九、施工进度计划及保证措施十、施工管理措施十一、工程质量保证措施十二、安全生产及文明施工保证措施十三、环保及冬季施工措施十四、施工组织设计的变更十五、工程验收、竣工资料提交十六、现场施工平面布置示意图一、编制依据：1、岩土工程勘察报告2、支护方案设计图纸3、国家及地方有关标准、规范：(1)、《混凝土结构工程施工质量验收规范》GB50204-2002（2）、《建筑地基基础工程施工质量验收规范》GB50202-2002(3)、《建筑基坑支护技术规程》JGJ120-99(4)、《建筑桩基技术规范》（JGJ94-94）（5）、《混凝土质量控制标准》GB50164-92（6）、《普通混凝土用砂质量标准及检验方法》JGJ52-92（7）、《普通混凝土用碎石和卵石质量标准及检验方法》JGJ53-92二、工程概况：项目名称：金穗科技苑中心机房楼建设单位：中国农业银行江苏省分行项目地点：南京市江宁区双龙大道与胜利路叉路口之西南隅设计单位：江苏东方建筑设计有限公司勘察单位：南京苏杰岩土勘察设计有限公司中国农业银行江苏省分行中心机房楼位于江宁区双龙大道与胜利路叉路口之西南隅，该建筑为地上四层，地下一层房屋总高22米，全现浇混凝土框架结构总建筑面积为10656.68平方米，容积率为0.75，建筑密度为18.78%，绿化率为25%。抗震烈度为七级，使用年限为50年。三、地质条件：详见地质报告四、施工准备工作：1、施工前期准备⑴、施工现场的“三通一平”及供水、排水系统的设置，排水系统应完善。⑵、施工现场的轴线测量，控制点的布设，应在施工区域外引设永久控制点。⑶、施工用水、电由甲方提供，乙方挂表计量。4、根据轴线测设的情况，进行现场平面布置，合理规划施工区域，布置合理非施工区域，布设并开挖储浆池，储浆池宜布置在道路出口处并做好冲洗台，方便运输及文明施工管理。5、施工设备进场后的安装，检修，调试，试运转，检查导管的密封性。A、水泥库的搭建和防潮处理。B、根据拟定的施工顺序，做好泥浆池、沉淀池的开挖工作，泥浆循环沟及泥浆循环系统的布设，工程结束复原，桩位钢护筒的开挖埋设工作。6、技术准备工作A、施工人员进场后，应尽快熟悉现场资料及图纸，了解本工程特点，针对性的掌握各施工环节的技术要求。B、技术交底后，应根据施工现场的实际情况修改、完善施工组织设计报请甲方，监理审核，未经现场总监理工程师审核不能开工。C、施工用各种表格报请总监审核后方能使用。D、测量工作一定要在测绘院对建筑红线的验线工作完成后进行，测量人员应做好各轴线控制点及水准点的设置，主轴线偏差小于±5mm。E、除测量控制点外，我们为了达到精确控制，拟在建筑物的四角做四个永久性标志点，以便准确定位与校核支护边缘尺寸和工程桩尺寸。F、材料进场后，材料员应及时取验原材质保书，无质保书的材料不予接收。及时取样送检，取样时需有现场监理工程师见证，并见证送样。对钢材的材质、焊接检验；水泥的安定性及强度复检；对商品混凝土塌落度及强度进行检查。G、前期现场与技术准备工作就绪后，由项目技术负责人召集施工员、质检员、安全员、材料员与各工种班组长进行技术交底，了解工程的重要性及各环节的重点，技术交底后，应召集全体施工人员进行二次交底，使每位参与本工程的施工人员对工程的特点、自身职责、工作协作有一比较明确的概念。H、办理施工项目许可证并报签开工报告、协助建设单位办理项目质监手续。五、各分项施工方案（二）、深层搅拌桩施工工艺及施工措施⑴、施工工艺⑵、施工技术措施A、开挖沟槽沟槽开挖深度1.5m，宽度大于设计搅拌桩挡土墙宽度0.5m，清除地上和地下的一切障碍物。B、布设桩位按设计要求使用经纬仪测放各围护桩轴线及桩中心位置，各桩点采用固定标志确定桩中心位置，桩位布置的偏差不得大于10mm。C、桩机就位为了保证搅拌桩的垂直度，要注意起测量放样桩位复核桩机就位预搅下沉桩机移位配制浆液喷浆搅拌提升重复搅拌下沉...
