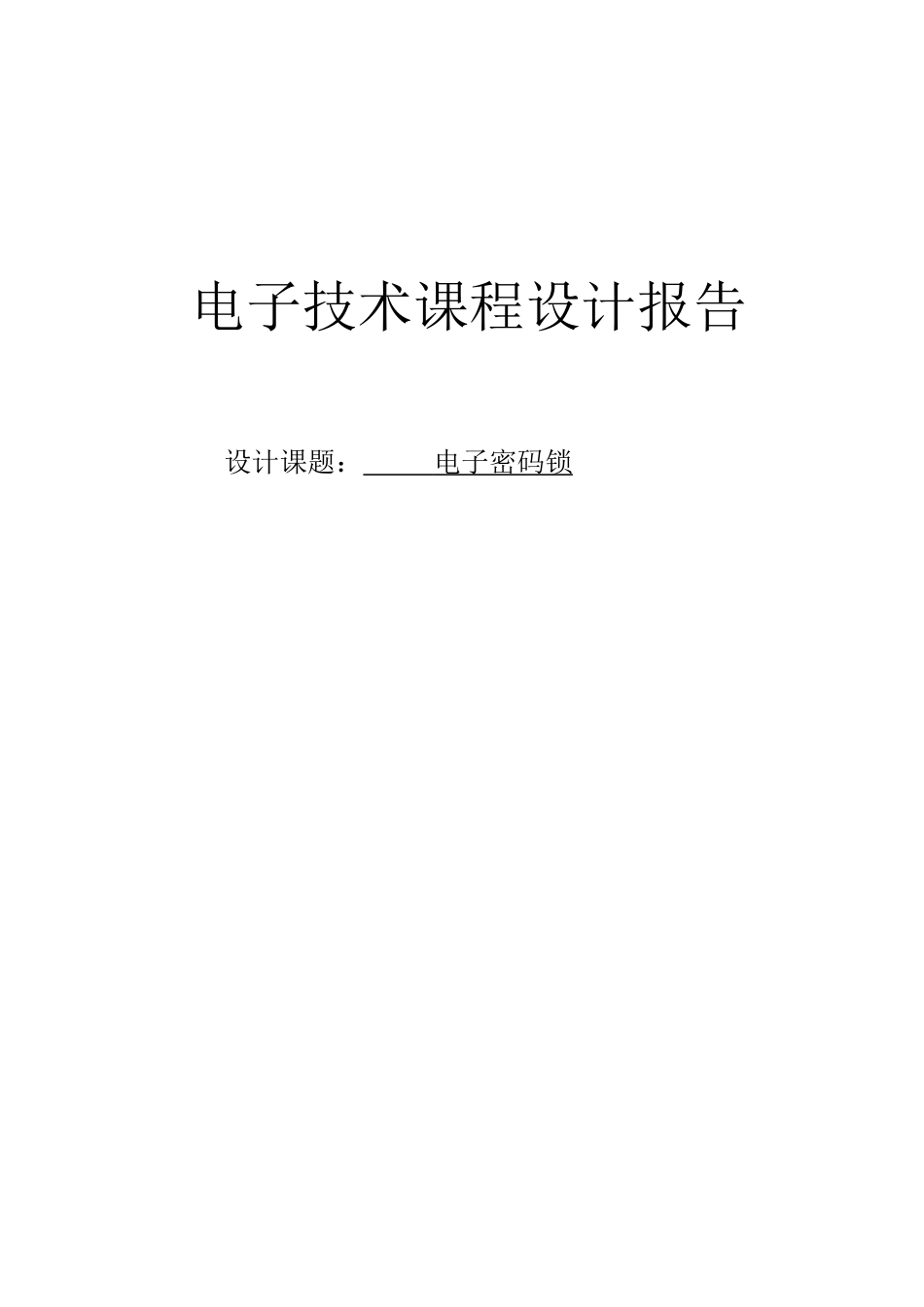

电子技术课程设计报告电子密码锁VIP免费

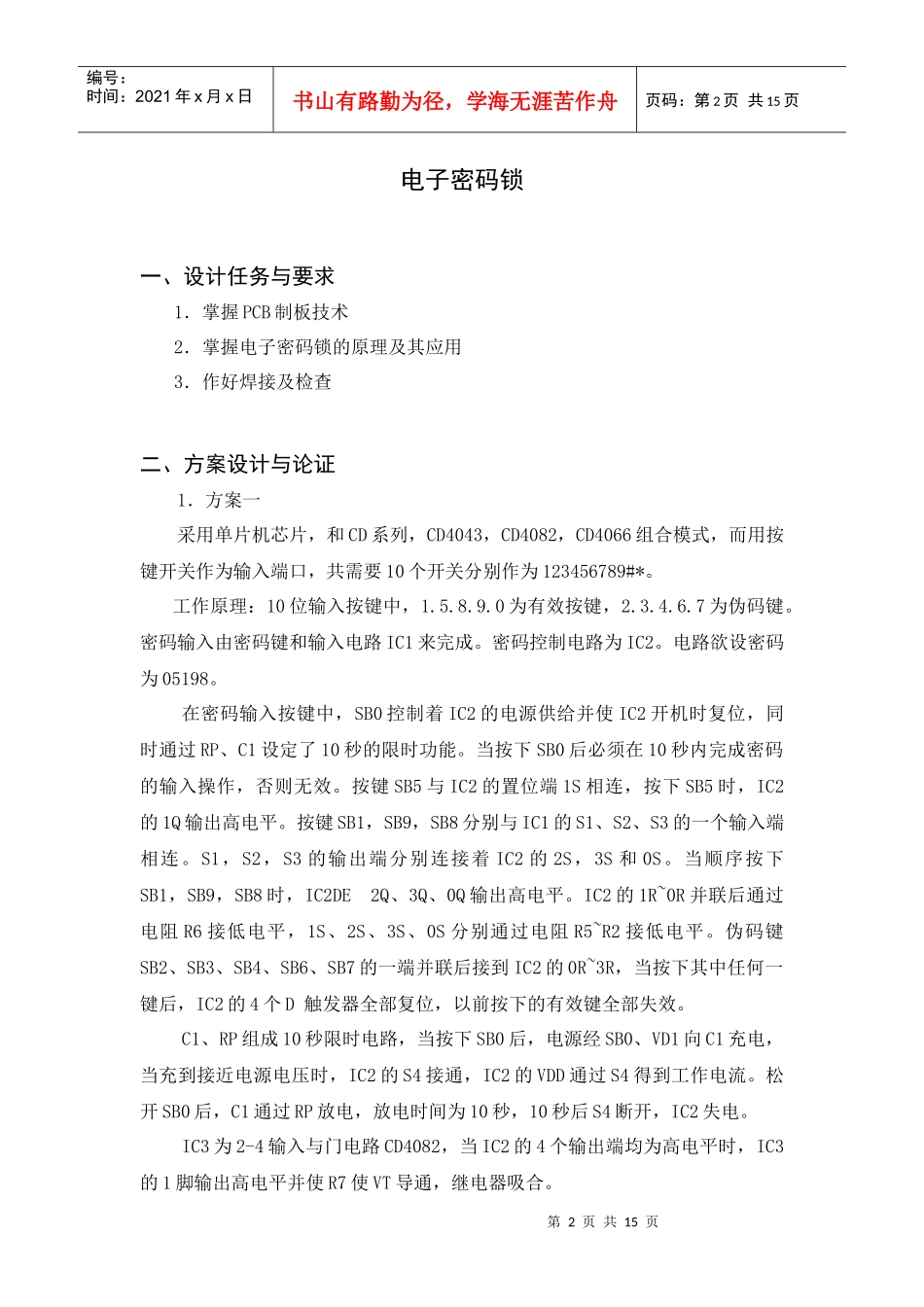

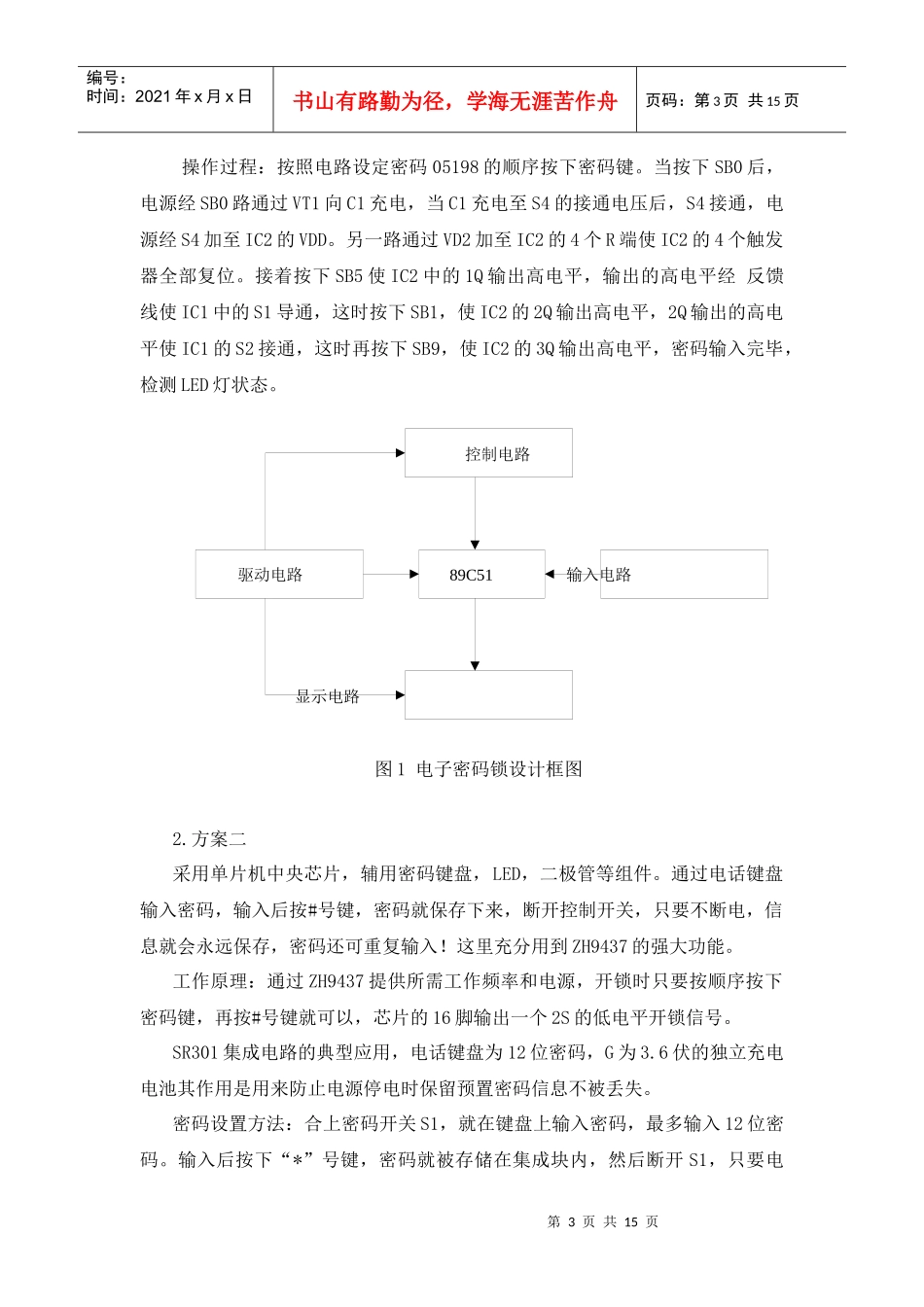

电子技术课程设计报告设计课题：电子密码锁第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页电子密码锁一、设计任务与要求1．掌握PCB制板技术2．掌握电子密码锁的原理及其应用3．作好焊接及检查二、方案设计与论证1．方案一采用单片机芯片，和CD系列，CD4043，CD4082，CD4066组合模式，而用按键开关作为输入端口，共需要10个开关分别作为123456789#*。工作原理：10位输入按键中，1.5.8.9.0为有效按键，2.3.4.6.7为伪码键。密码输入由密码键和输入电路IC1来完成。密码控制电路为IC2。电路欲设密码为05198。在密码输入按键中，SB0控制着IC2的电源供给并使IC2开机时复位，同时通过RP、C1设定了10秒的限时功能。当按下SB0后必须在10秒内完成密码的输入操作，否则无效。按键SB5与IC2的置位端1S相连，按下SB5时，IC2的1Q输出高电平。按键SB1，SB9，SB8分别与IC1的S1、S2、S3的一个输入端相连。S1，S2，S3的输出端分别连接着IC2的2S，3S和0S。当顺序按下SB1，SB9，SB8时，IC2DE2Q、3Q、0Q输出高电平。IC2的1R~0R并联后通过电阻R6接低电平，1S、2S、3S、0S分别通过电阻R5~R2接低电平。伪码键SB2、SB3、SB4、SB6、SB7的一端并联后接到IC2的0R~3R，当按下其中任何一键后，IC2的4个D触发器全部复位，以前按下的有效键全部失效。C1、RP组成10秒限时电路，当按下SB0后，电源经SB0、VD1向C1充电，当充到接近电源电压时，IC2的S4接通，IC2的VDD通过S4得到工作电流。松开SB0后，C1通过RP放电，放电时间为10秒，10秒后S4断开，IC2失电。IC3为2-4输入与门电路CD4082，当IC2的4个输出端均为高电平时，IC3的1脚输出高电平并使R7使VT导通，继电器吸合。第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页操作过程：按照电路设定密码05198的顺序按下密码键。当按下SB0后，电源经SB0路通过VT1向C1充电，当C1充电至S4的接通电压后，S4接通，电源经S4加至IC2的VDD。另一路通过VD2加至IC2的4个R端使IC2的4个触发器全部复位。接着按下SB5使IC2中的1Q输出高电平，输出的高电平经反馈线使IC1中的S1导通，这时按下SB1，使IC2的2Q输出高电平，2Q输出的高电平使IC1的S2接通，这时再按下SB9，使IC2的3Q输出高电平，密码输入完毕，检测LED灯状态。控制电路驱动电路89C51输入电路显示电路图1电子密码锁设计框图2.方案二采用单片机中央芯片，辅用密码键盘，LED，二极管等组件。通过电话键盘输入密码，输入后按#号键，密码就保存下来，断开控制开关，只要不断电，信息就会永远保存，密码还可重复输入！这里充分用到ZH9437的强大功能。工作原理：通过ZH9437提供所需工作频率和电源，开锁时只要按顺序按下密码键，再按#号键就可以，芯片的16脚输出一个2S的低电平开锁信号。SR301集成电路的典型应用，电话键盘为12位密码，G为3.6伏的独立充电电池其作用是用来防止电源停电时保留预置密码信息不被丢失。密码设置方法：合上密码开关S1，就在键盘上输入密码，最多输入12位密码。输入后按下“*”号键，密码就被存储在集成块内，然后断开S1，只要电第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页路不掉点，密码信息也就不会丢失。R6是限流电阻器，阻值取决于电源电压U，R6=100（U-3.6）。设置密码也用下面方法：不需要开关S1，在接通电源U，这时密码自动设为0，按0键，然后就可输入新的密码，输入后按“*”号键。只要U不变保持，密码信息就被保留。更改密码只要重复以上步骤即可。开锁操作：首先输入完正确密码后，输入完后按“*”确认，集成块的OUT1脚输出一个2S宽的开锁正脉冲，可通过驱动器电路使电磁铁抽动锁；同时OUT2的状态变化一次，可通过外围电路进行有关信息就被保留，如驱动发光二级管等。错误操作：输入错误密码，按#号键，由于密码不对，OUT1、OUT2、的状态讲究变化一次，可通过外围电路进行有关信息显示，这时报警器报警0.2S，OUT3状态不变，再重复输入错误密码，按“#”号键，结果与上述相同，第三次输入错误密码，按“#”号键，由于密码不对，电路将使蜂鸣器报警60S，同时O...
