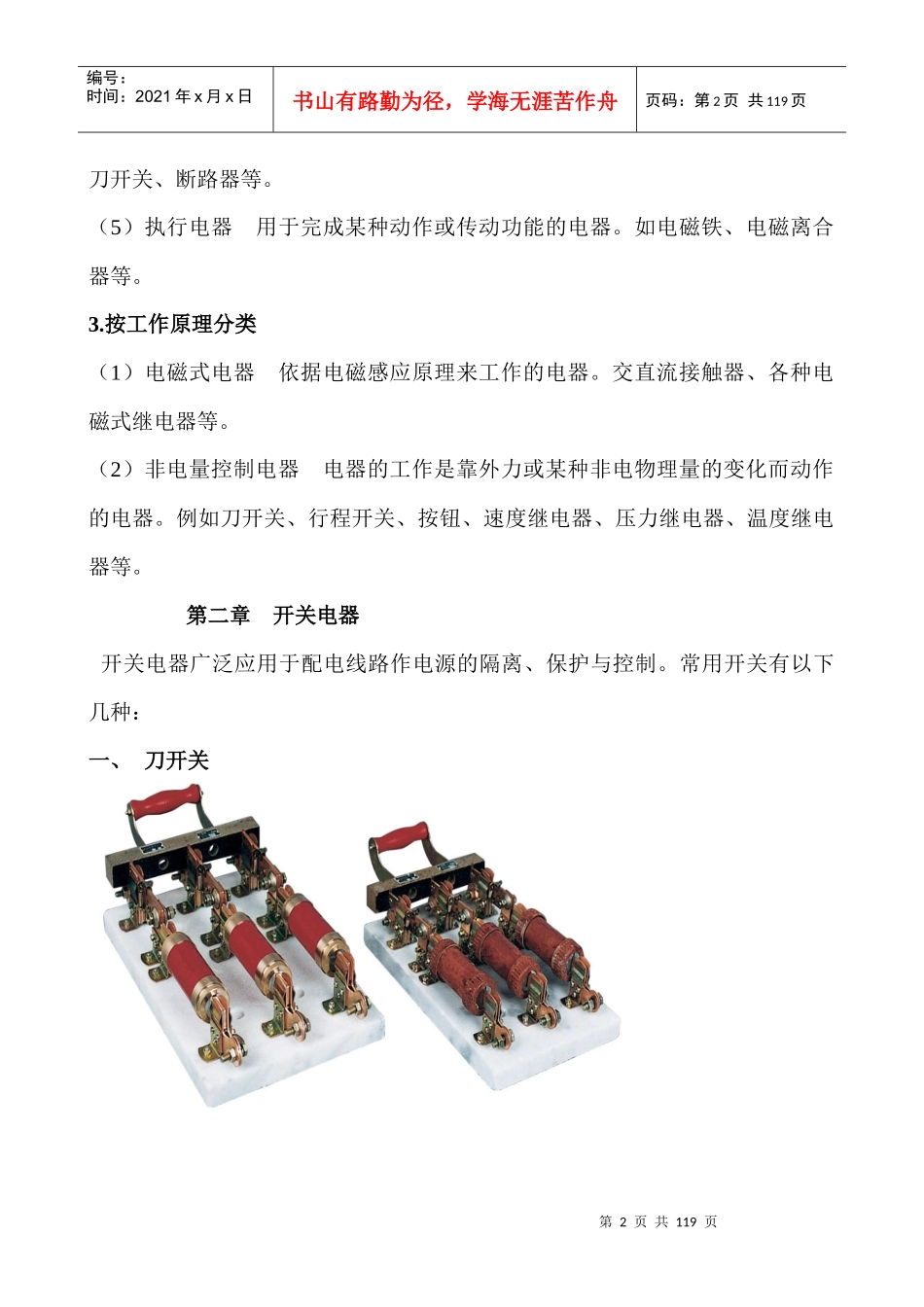

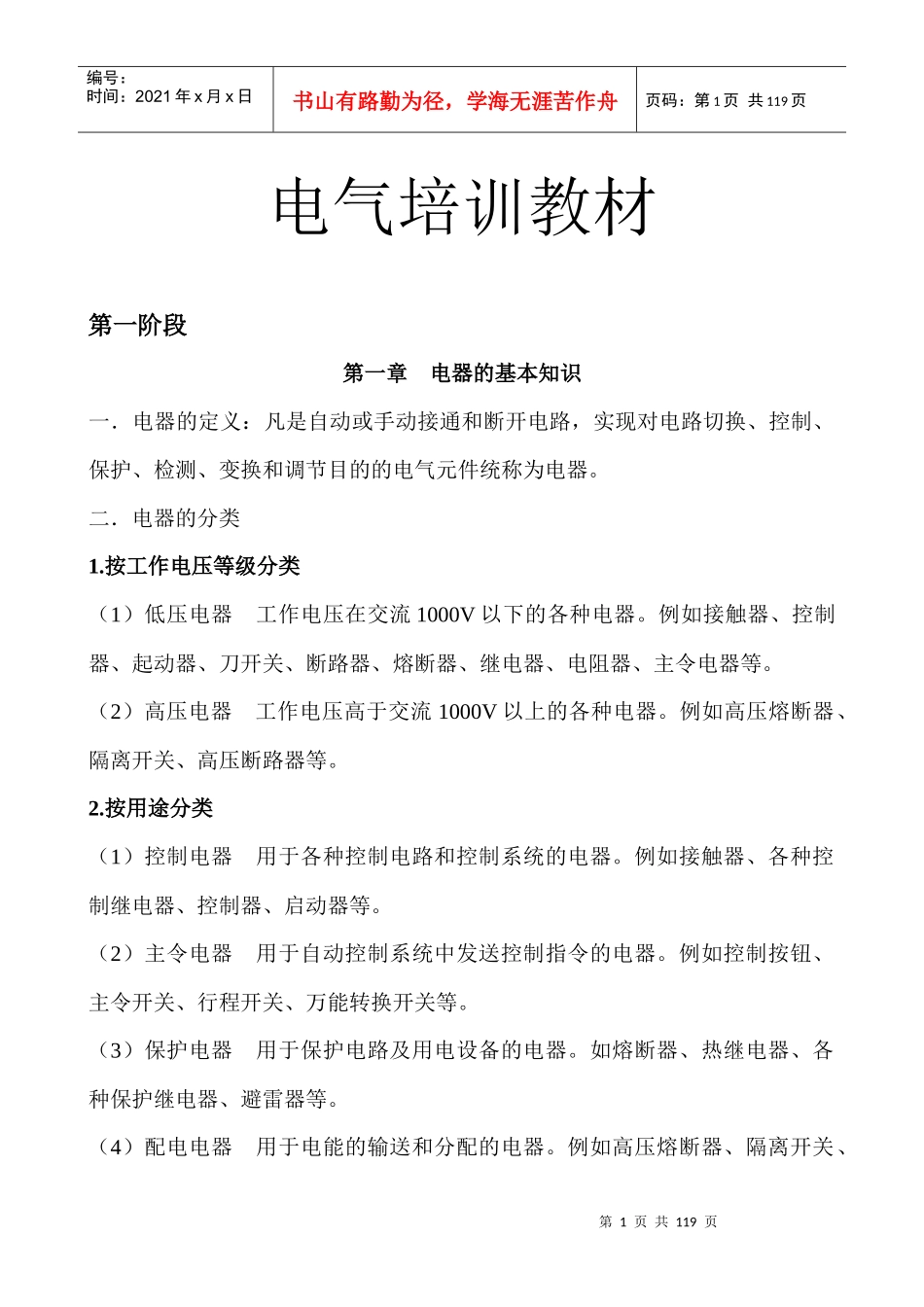

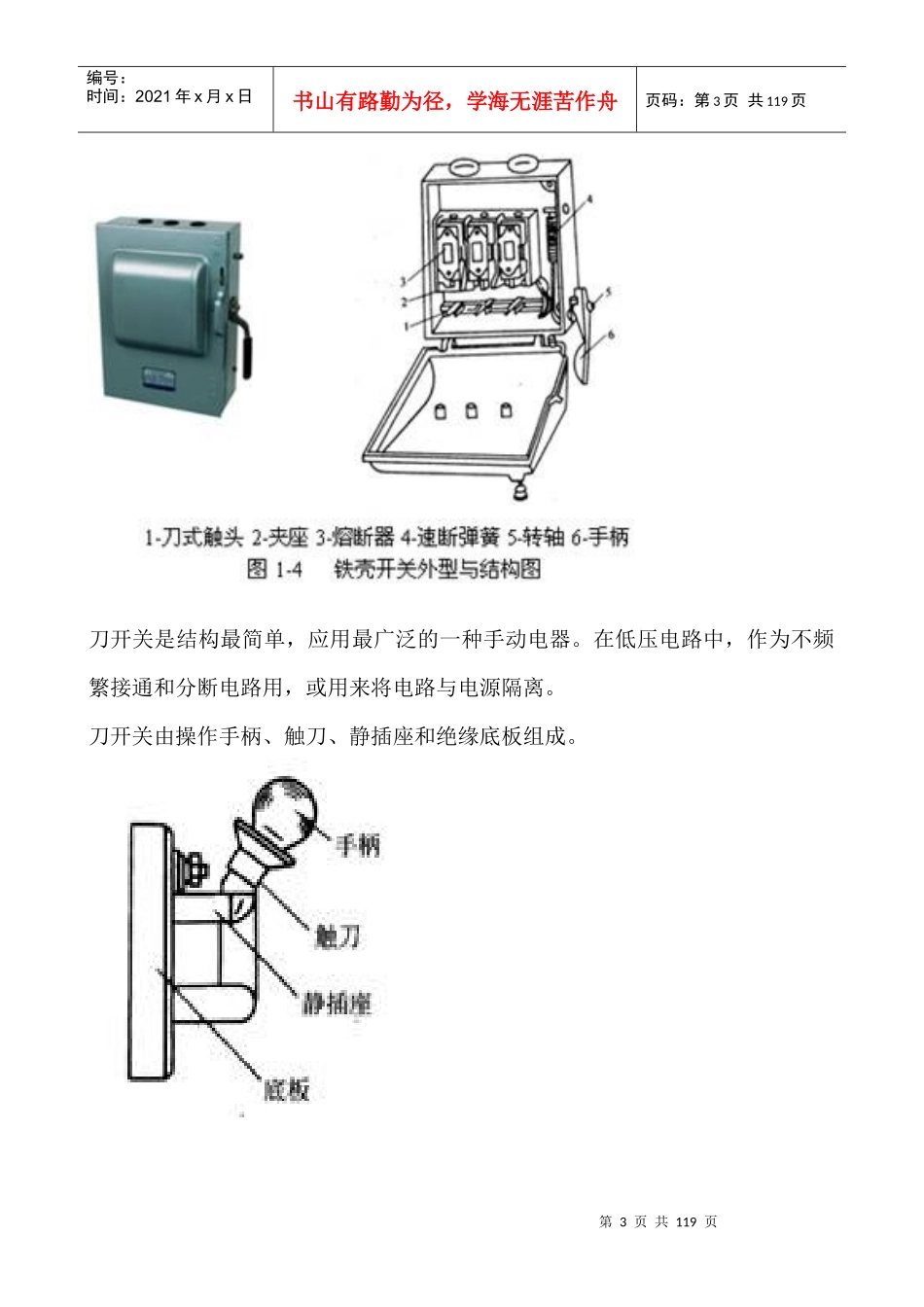

第1页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共119页电气培训教材第一阶段第一章电器的基本知识一．电器的定义：凡是自动或手动接通和断开电路，实现对电路切换、控制、保护、检测、变换和调节目的的电气元件统称为电器。二．电器的分类1.按工作电压等级分类（1）低压电器工作电压在交流1000V以下的各种电器。例如接触器、控制器、起动器、刀开关、断路器、熔断器、继电器、电阻器、主令电器等。（2）高压电器工作电压高于交流1000V以上的各种电器。例如高压熔断器、隔离开关、高压断路器等。2.按用途分类（1）控制电器用于各种控制电路和控制系统的电器。例如接触器、各种控制继电器、控制器、启动器等。（2）主令电器用于自动控制系统中发送控制指令的电器。例如控制按钮、主令开关、行程开关、万能转换开关等。（3）保护电器用于保护电路及用电设备的电器。如熔断器、热继电器、各种保护继电器、避雷器等。（4）配电电器用于电能的输送和分配的电器。例如高压熔断器、隔离开关、第2页共119页第1页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共119页刀开关、断路器等。（5）执行电器用于完成某种动作或传动功能的电器。如电磁铁、电磁离合器等。3.按工作原理分类（1）电磁式电器依据电磁感应原理来工作的电器。交直流接触器、各种电磁式继电器等。（2）非电量控制电器电器的工作是靠外力或某种非电物理量的变化而动作的电器。例如刀开关、行程开关、按钮、速度继电器、压力继电器、温度继电器等。第二章开关电器开关电器广泛应用于配电线路作电源的隔离、保护与控制。常用开关有以下几种：一、刀开关第3页共119页第2页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共119页刀开关是结构最简单，应用最广泛的一种手动电器。在低压电路中，作为不频繁接通和分断电路用，或用来将电路与电源隔离。刀开关由操作手柄、触刀、静插座和绝缘底板组成。第4页共119页第3页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共119页按刀数可分为单级双极和三级。图形符号如下：刀开关使用注意事项：刀开关在安装时，手柄要向上，不得倒装或平装，避免由于重力自动下落，而引起误动作合闸。接线时，应将电源线接在上端，负载线接在下端，这样拉闸后刀片与电源隔离，防止可能发生的意外事故。二、转换开关转换开关又称组合开关，一般用于电气设备中非频繁地通断电路、换接电源和负载，测量三相电压以及控制小容量感应电动机。第5页共119页第4页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共119页转换开关由动触片、静触片、转轴、手柄、定位机构及外壳等部分组成。普通类型的转换开关各级是同时通断的：特殊类型的转换开关各级是交替通断的类似于万能转换开关。普通的转换开关符号如下：QS三、断路器断路器主要由三个基本部分组成：即触头、灭弧系统和各种脱扣器，包括过电流脱扣器、失压（欠电压）脱扣器、热脱扣器、分励脱扣器和自由脱扣器。断路器工作原理：开关是靠操作机构手动或电动合闸的，触头闭合后，自由脱扣机构将触头锁在合闸位置上。当电路发生上述故障时，通过各自的脱扣器使自由脱扣机构动作，自动跳闸实现保护作用。分励脱扣器则作为远距离控第6页共119页第5页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共119页制分断电路之用。断路器的选用：1）额定电压大于或等于线路或设备的额定工作电压。对配电电路来说应注意区别电源端保护还是负载端保护。2）额定电流大于或等于负载工作电流。图形符号如下：QF第7页共119页第6页共119页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共119页四、漏电保护断路器漏电保护断路器是一种安全保护电器，在电路中作为触电和漏电保护之用。在线路或设备出现对地漏电或人身触电时，迅速自动断开电路，能够有效地保证人身和线路安全。结构：电流动作型漏电保护断路器主要由电子线路、零序电路互感器、漏电脱扣器、触头、实验按...
