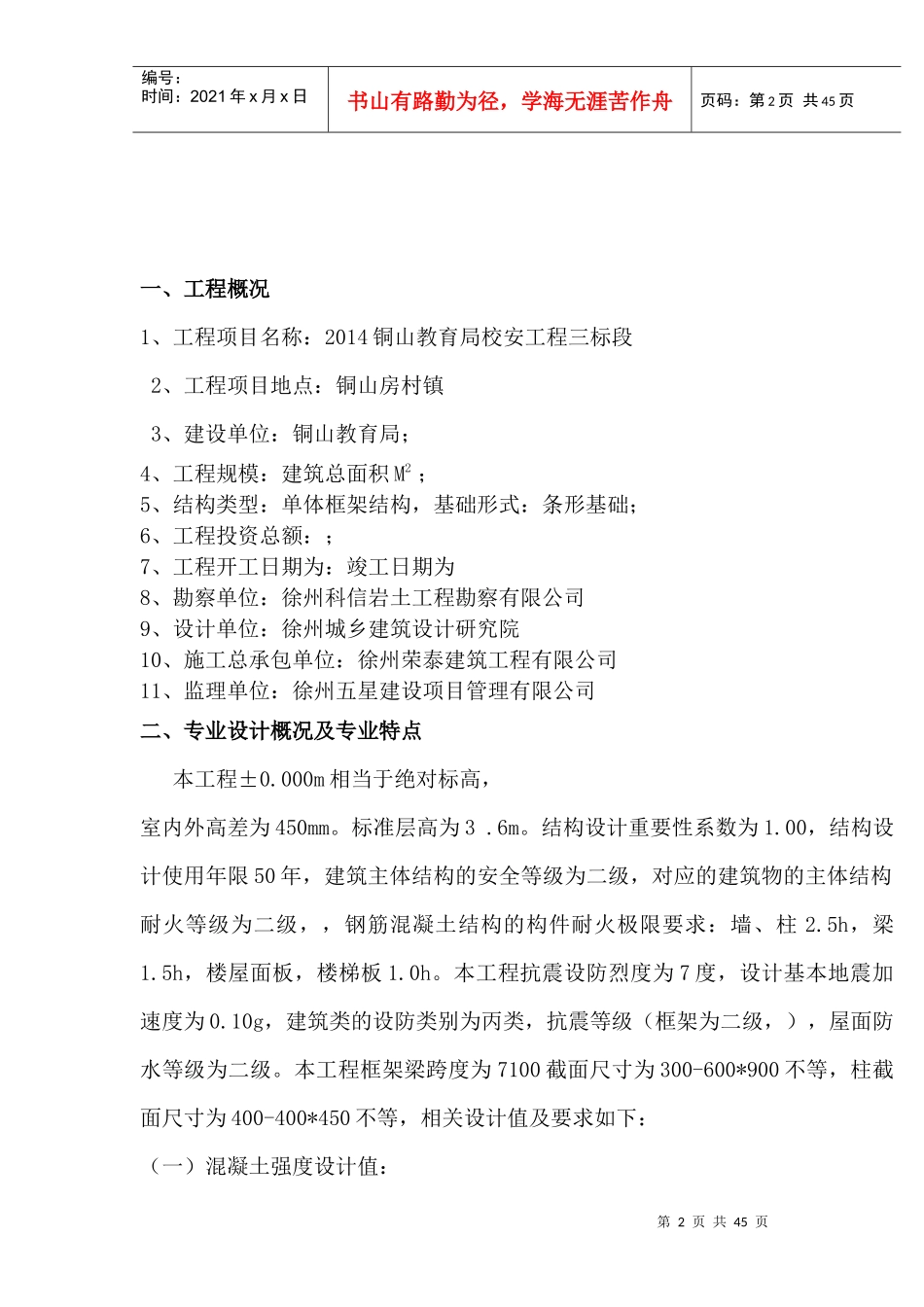

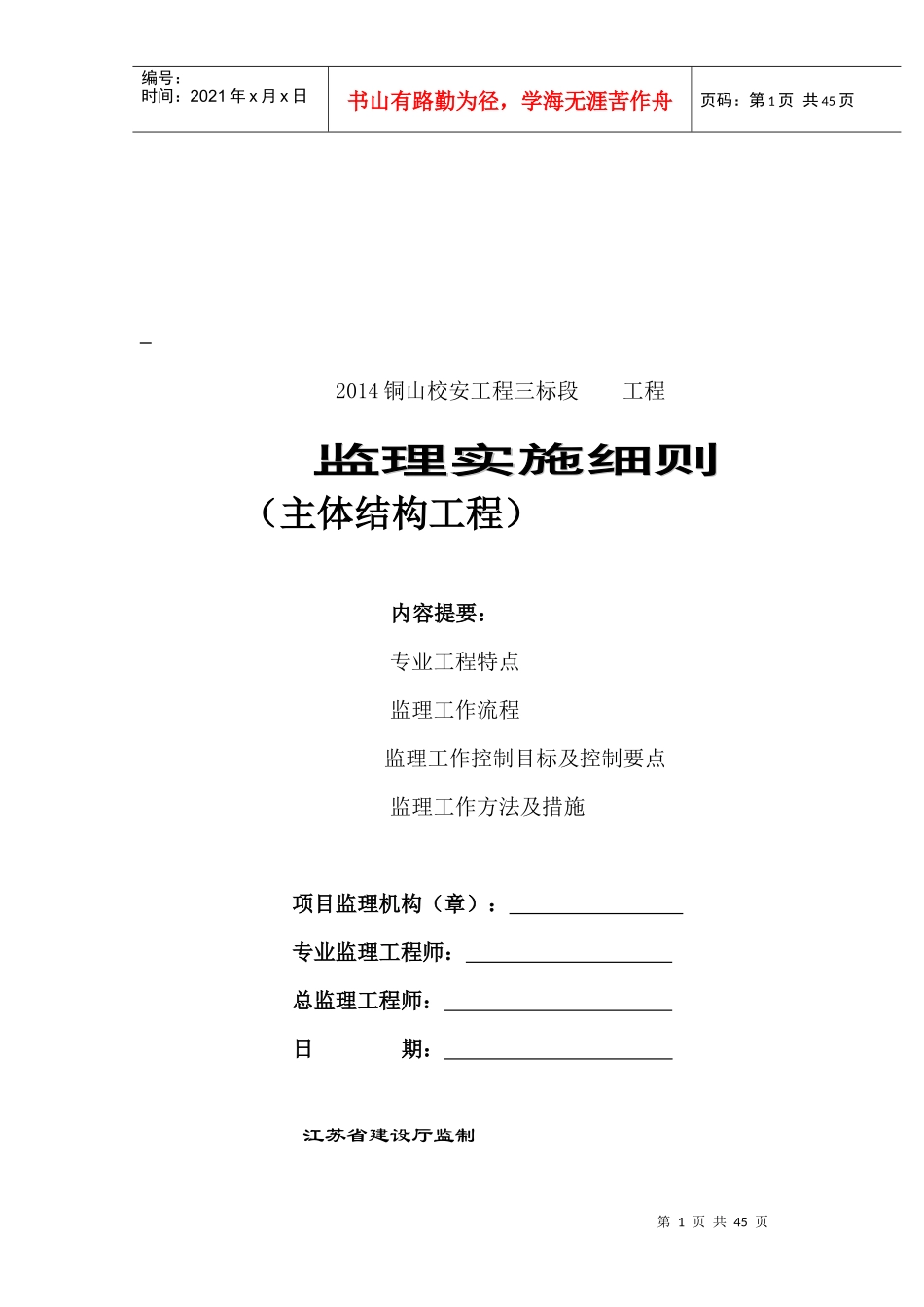

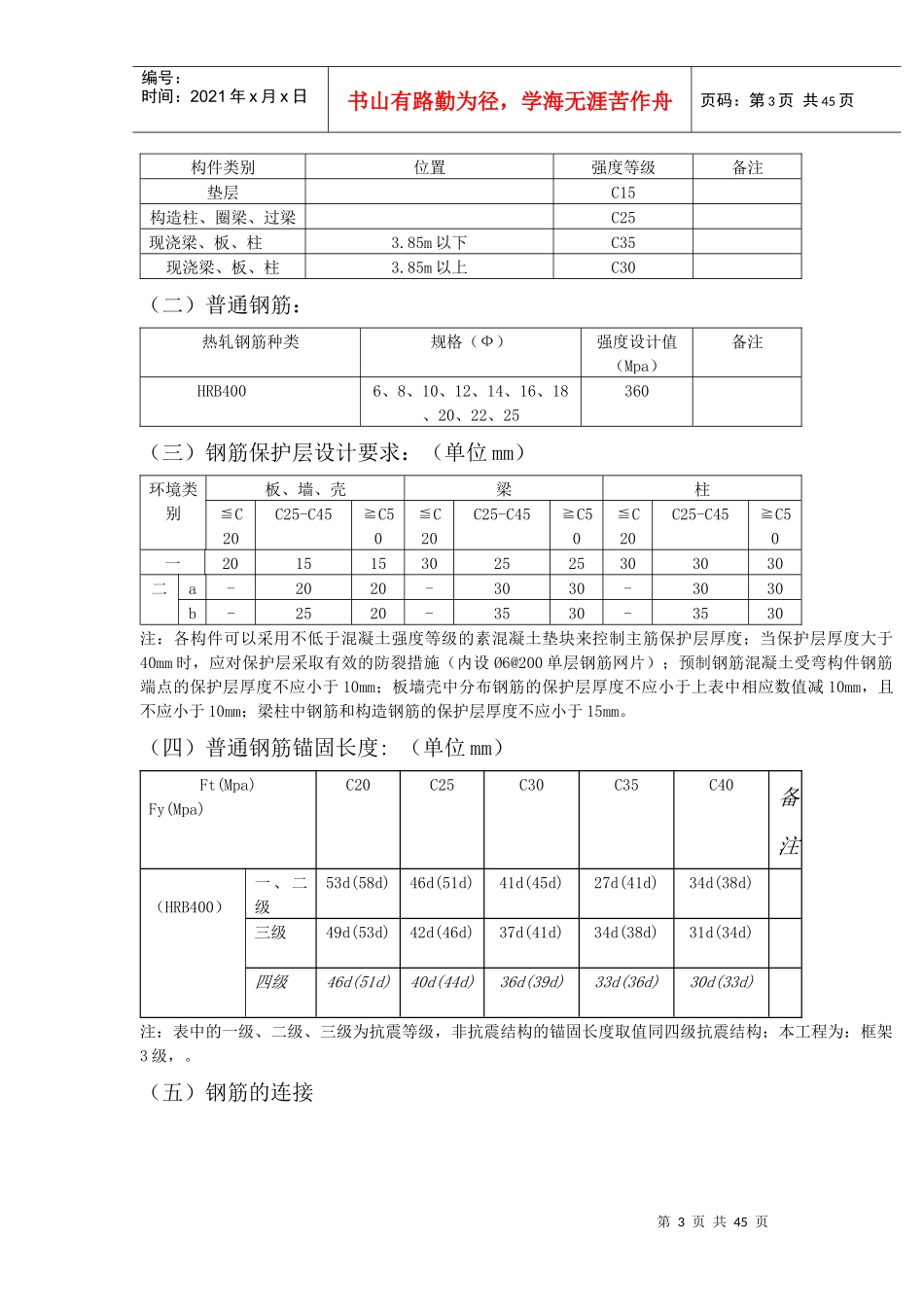

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页2014铜山校安工程三标段工程监理实施细则监理实施细则（主体结构工程）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：江苏省建设厅监制第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页一、工程概况1、工程项目名称：2014铜山教育局校安工程三标段2、工程项目地点：铜山房村镇3、建设单位：铜山教育局；4、工程规模：建筑总面积M2；5、结构类型：单体框架结构，基础形式：条形基础；6、工程投资总额：；7、工程开工日期为：竣工日期为8、勘察单位：徐州科信岩土工程勘察有限公司9、设计单位：徐州城乡建筑设计研究院10、施工总承包单位：徐州荣泰建筑工程有限公司11、监理单位：徐州五星建设项目管理有限公司二、专业设计概况及专业特点本工程±0.000m相当于绝对标高，室内外高差为450mm。标准层高为3.6m。结构设计重要性系数为1.00，结构设计使用年限50年，建筑主体结构的安全等级为二级，对应的建筑物的主体结构耐火等级为二级，，钢筋混凝土结构的构件耐火极限要求：墙、柱2.5h，梁1.5h，楼屋面板，楼梯板1.0h。本工程抗震设防烈度为7度，设计基本地震加速度为0.10g，建筑类的设防类别为丙类，抗震等级（框架为二级，），屋面防水等级为二级。本工程框架梁跨度为7100截面尺寸为300-600*900不等，柱截面尺寸为400-400*450不等，相关设计值及要求如下：（一）混凝土强度设计值：第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页构件类别位置强度等级备注垫层C15构造柱、圈梁、过梁C25现浇梁、板、柱3.85m以下C35现浇梁、板、柱3.85m以上C30（二）普通钢筋：热轧钢筋种类规格（Ф）强度设计值（Mpa）备注HRB4006、8、10、12、14、16、18、20、22、25360（三）钢筋保护层设计要求：（单位mm）环境类别板、墙、壳梁柱≦C20C25-C45≧C50≦C20C25-C45≧C50≦C20C25-C45≧C50一201515302525303030二a-2020-3030-3030b-2520-3530-3530注：各构件可以采用不低于混凝土强度等级的素混凝土垫块来控制主筋保护层厚度；当保护层厚度大于40mm时，应对保护层采取有效的防裂措施（内设Ø6@200单层钢筋网片）；预制钢筋混凝土受弯构件钢筋端点的保护层厚度不应小于10mm；板墙壳中分布钢筋的保护层厚度不应小于上表中相应数值减10mm，且不应小于10mm；梁柱中钢筋和构造钢筋的保护层厚度不应小于15mm。（四）普通钢筋锚固长度:（单位mm）Ft(Mpa)Fy(Mpa)C20C25C30C35C40备注（HRB400）一、二级53d(58d)46d(51d)41d(45d)27d(41d)34d(38d)三级49d(53d)42d(46d)37d(41d)34d(38d)31d(34d)四级46d(51d)40d(44d)36d(39d)33d(36d)30d(33d)注：表中的一级、二级、三级为抗震等级，非抗震结构的锚固长度取值同四级抗震结构；本工程为：框架3级，。（五）钢筋的连接第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页1、施工中采用搭接连接时钢筋绑扎接头连接区段的长度为1.3倍的搭接长度，凡搭接接头中点位于该连接区段长度内的搭接接头均属同一连接接头。2、纵向受拉钢筋绑扎接头的搭接长度位于同一连接区段内钢筋搭接接头面积百分率为25%、50%、100%应符合下面的规定，且任何情况下不应小于300mm。3、机械连接与焊接接头应相互错开，其连接区段长度均为35d，位于同一连接区段内的纵向受力钢筋接头面积百分率均不宜大于50%。纵向受压钢筋的接头百分率可不受限制。Ft(Mpa)Fy(Mpa)C20C25C30C35C40备注（HPB235）一、二级43d、50d、58d37d、43d、50d32d、38d、43d30d、35d、40d28d、32d、37d三级40d、46d、53d34d、39d、45d30d、35d、40d28d、32d、37d25d、29d、34d四级37d、43d、50d32d、38d、43d29d、34d、38d26d、31d、35d24d、28d、32d（HRB400）一、二级64d、74d、85d55d、64d、74d49d、57d、66d44d、52d、59d41d、48d、54d三级59d、69d、78d50d、59d、67d44d、52d、59d41d...
