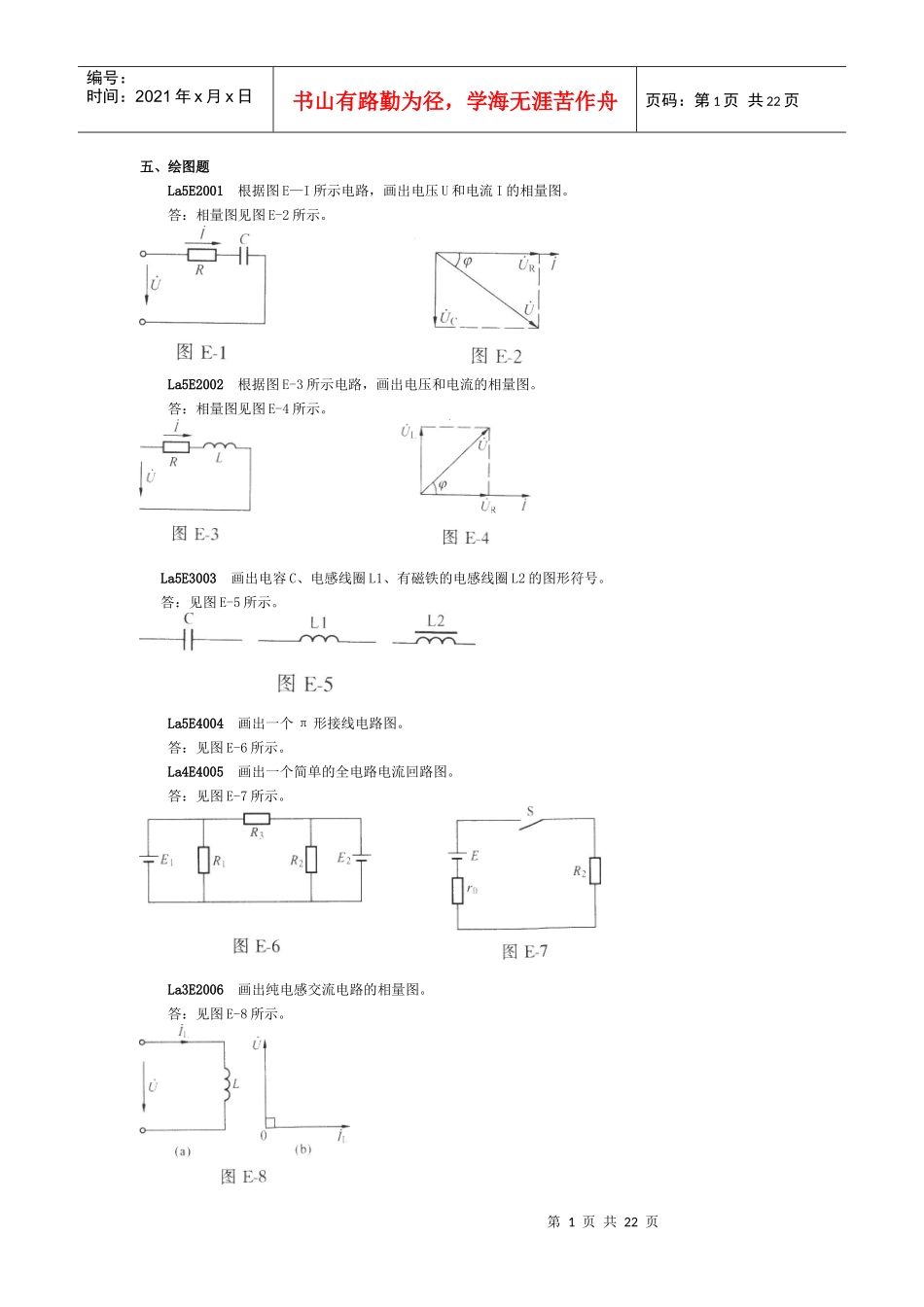

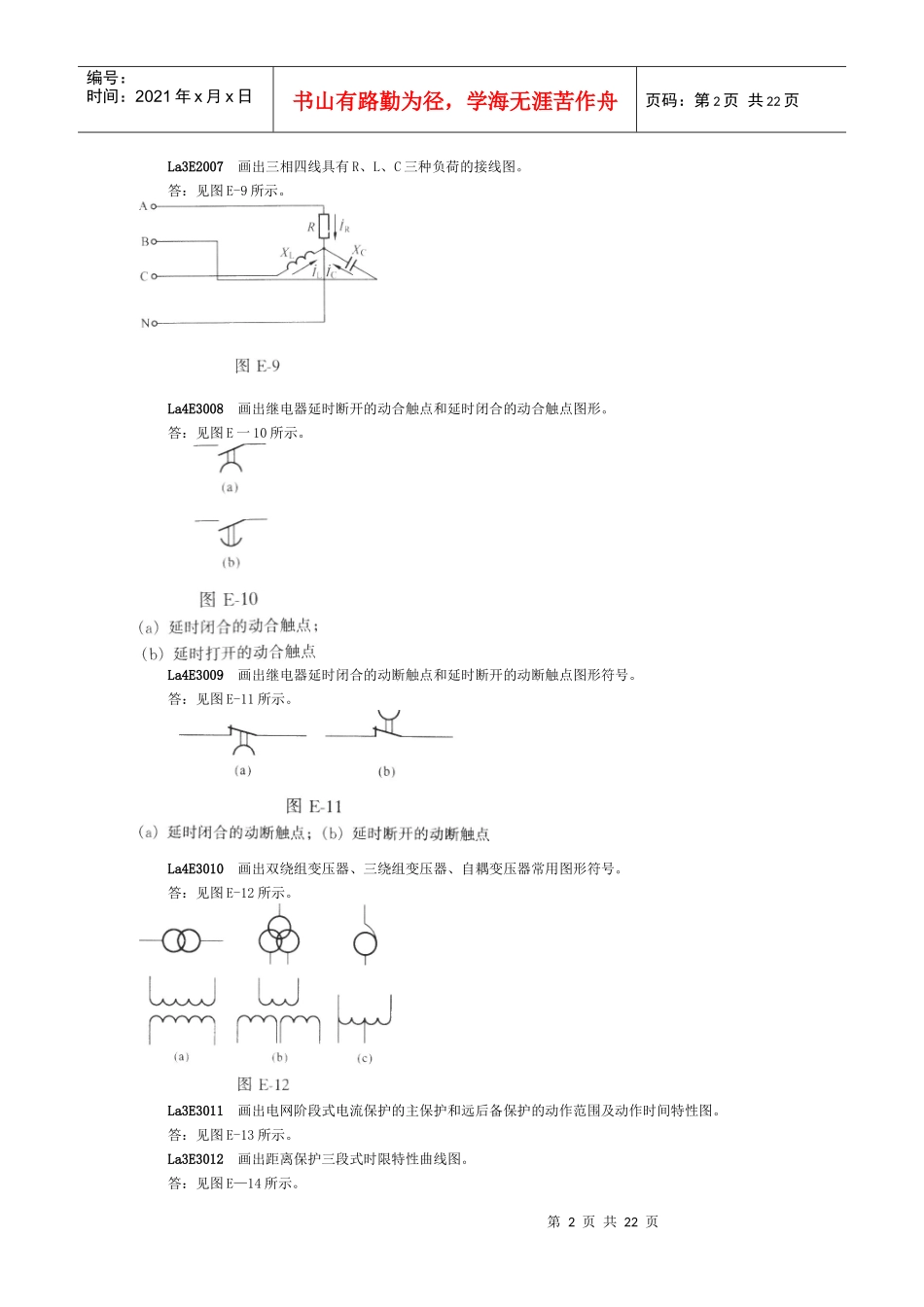

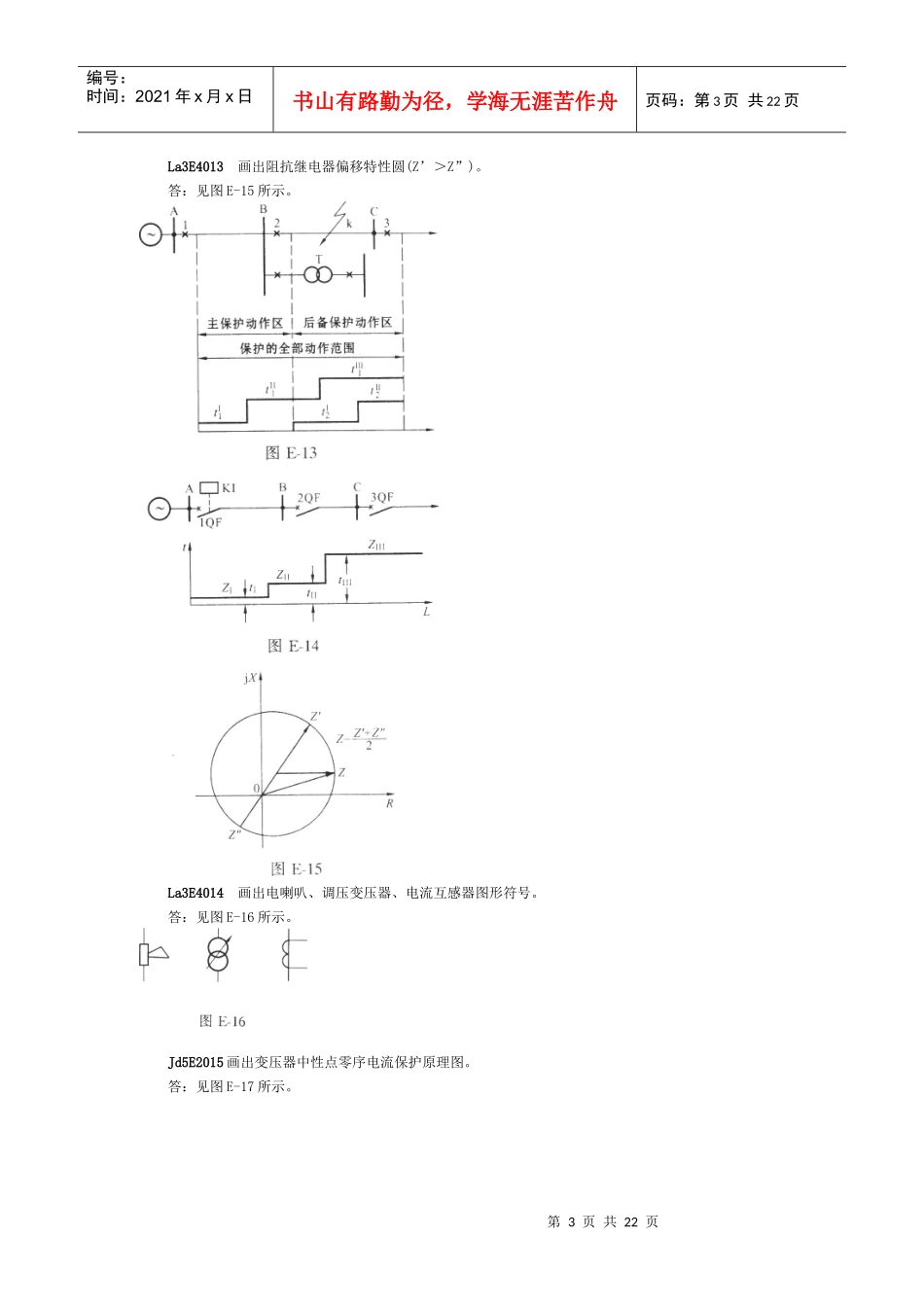

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页五、绘图题La5E2001根据图E—I所示电路，画出电压U和电流I的相量图。答：相量图见图E-2所示。La5E2002根据图E-3所示电路，画出电压和电流的相量图。答：相量图见图E-4所示。La5E3003画出电容C、电感线圈L1、有磁铁的电感线圈L2的图形符号。答：见图E-5所示。La5E4004画出一个π形接线电路图。答：见图E-6所示。La4E4005画出一个简单的全电路电流回路图。答：见图E-7所示。La3E2006画出纯电感交流电路的相量图。答：见图E-8所示。第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页La3E2007画出三相四线具有R、L、C三种负荷的接线图。答：见图E-9所示。La4E3008画出继电器延时断开的动合触点和延时闭合的动合触点图形。答：见图E一10所示。La4E3009画出继电器延时闭合的动断触点和延时断开的动断触点图形符号。答：见图E-11所示。La4E3010画出双绕组变压器、三绕组变压器、自耦变压器常用图形符号。答：见图E-12所示。La3E3011画出电网阶段式电流保护的主保护和远后备保护的动作范围及动作时间特性图。答：见图E-13所示。La3E3012画出距离保护三段式时限特性曲线图。答：见图E—14所示。第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页La3E4013画出阻抗继电器偏移特性圆(Z’＞Z”)。答：见图E-15所示。La3E4014画出电喇叭、调压变压器、电流互感器图形符号。答：见图E-16所示。Jd5E2015画出变压器中性点零序电流保护原理图。答：见图E-17所示。第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页Jd5E2016画出变压器温度信号装置原理接线图。答：变压器温度信号装置原理接线，见图E-18所示。Jd5E3017画出断路器辅助触点接通的事故音响启动回路。答：见图E-19。Jd5E3018画出跳闸位置继电器KOF的一对常开触点控制的事故音响启动回路。答：见图E-20。Jd5E3019画出事故信号熔断器熔断信号发信回路。答：见图E-21。第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页Jd5E4020画出闪光装置接线图。答：见图E-22。Jd4E3021画出阻波器L、C、结合电容器C1、线路常用代表符号。答：见图E-23所示。Jd4E3022画出断路器压力异常(降低)禁止分闸操作电路图。答：见图E-24所示。Jd4E3023画出断路器位置不对应启动重合闸回路。答：见图E-25所示。Jd4E4024画出零序电流滤过器接线图。答：见图E-26所示。Jd4E4025画出发电机与无限大容量系统并列运行的等效电路图及相量图。答：见图E-27所示。第6页共22页第5页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共22页Jd4E4026画出预告信号熔断器监视灯回路图。答：见图E-28所示。Jd4E4027画出中央事故信号装置接线图。答：见图E-29所示。Jd4E3028画出10kVTV二次开口三角形侧接地发信启动回路图。答：见图E-30所示。Jd4E3029图E-31(a)为直流系统绝缘监察装置典型接第7页共22页第6页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共22页线图，请补充画出虚线框中遗漏部分。答：见图E-31(b)所示。Jd4E3030请画出35kV复合电压回路。答：如图E-32所示。Jd3E3031画出失灵保护瞬时跳本断路器线圈回路图。答：见图E-33所示。Jd3E3032画出检定同期重合闸交流电压回路图。答：见图E-34所示。第8页共22页第7页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共22页Jd3E3033画出低频减载装置回路图。答：见图E-35所示。Jd3E3034画出带有电压抽取装置的耦合电容器回路图。答：见图E-36所示。Je3E4035画出从对侧来的高频信号启动的跳闸回路框图。答：见图E-37所示。Je4E4036画出线路方向过流保护原理接线图。答：见图E-38所示。Je4E4037画出零序功率方向保护原理接线图。答：如图E-39所示。第9页共22页第8页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共22页Je3E4038画...
