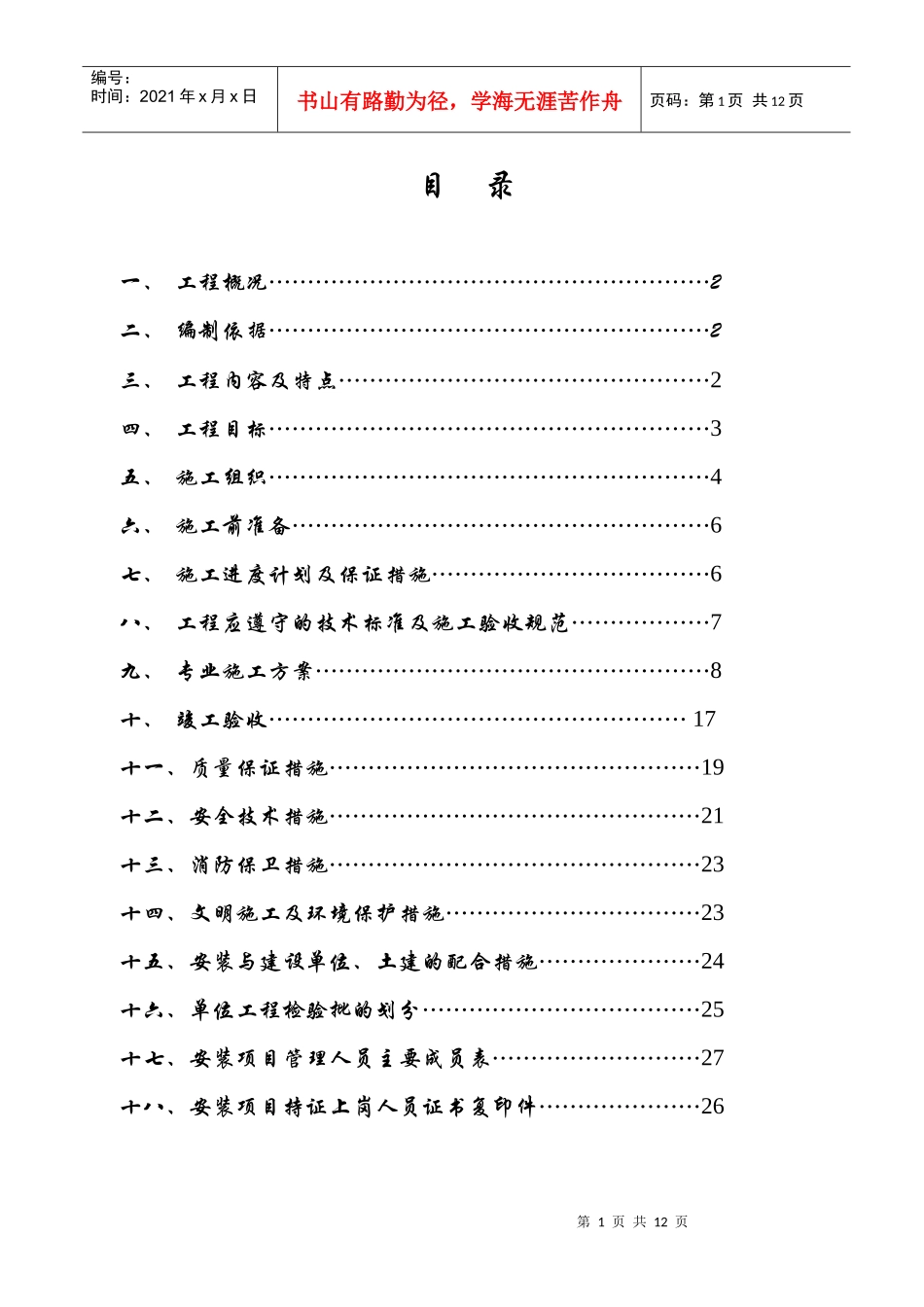

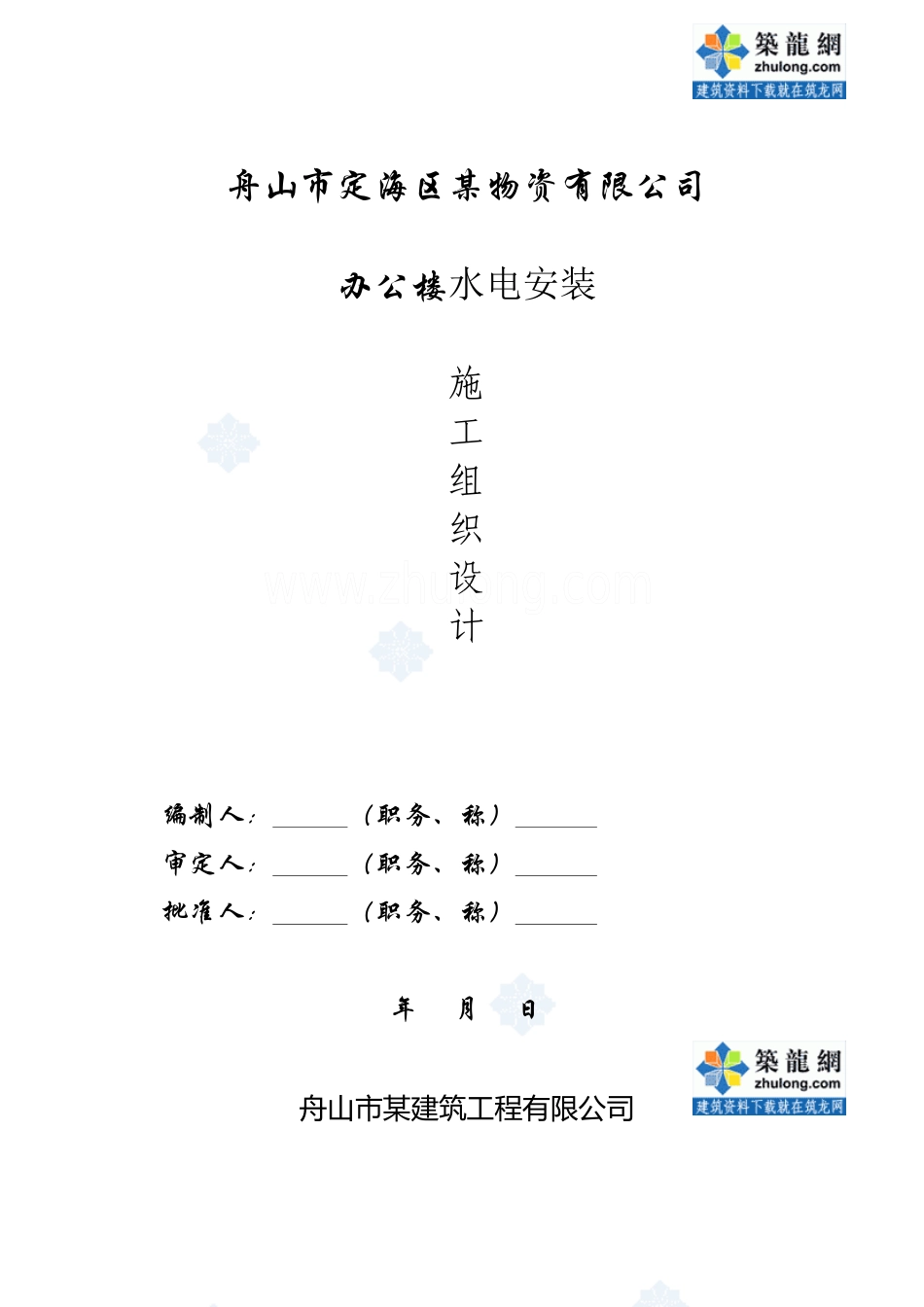

舟山市定海区某物资有限公司办公楼水电安装施工组织设计编制人：（职务、称）审定人：（职务、称）批准人：（职务、称）年月日舟山市某建筑工程有限公司第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页目录一、工程概况…………………………………………………2二、编制依据…………………………………………………2三、工程内容及特点…………………………………………2四、工程目标…………………………………………………3五、施工组织…………………………………………………4六、施工前准备………………………………………………6七、施工进度计划及保证措施………………………………6八、工程应遵守的技术标准及施工验收规范………………7九、专业施工方案……………………………………………8十、竣工验收………………………………………………17十一、质量保证措施…………………………………………19十二、安全技术措施…………………………………………21十三、消防保卫措施…………………………………………23十四、文明施工及环境保护措施……………………………23十五、安装与建设单位、土建的配合措施…………………24十六、单位工程检验批的划分………………………………25十七、安装项目管理人员主要成员表………………………27十八、安装项目持证上岗人员证书复印件…………………26第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页一、工程概况本工程位于舟山市定海区某物资有限公司内。该建筑为三层，建筑面积约1400平方米,结构为框架结构。本工程由舟山市定海区某物资有限公司开发,舟山市某建筑设计有限公司设计,舟山市某建筑工程有限公司承建,定海区某质量监督站监督。二、编制依据按经审查的水电安装施工图，施工图会审纪要，施工合同及招标文件，国家及市相关文件，采用相关施工标准图集。三、工程内容及特点本工程安装内容主要为给水，排水系统，卫生设备安装,送配电照明系统，防雷接地及等电位联结系统。（1）给水工程室内给水管道主管及立管采用衬塑钢管，丝扣连接；楼层给水支管采用PPR给水管道，热熔连接。（2）排水工程①排水系统采用污废分流制。②排水系统为自流排水管，采用UPVC排水管，粘接连接。（3）卫生工程本工程的卫生设备主要有：蹲便器、坐便器、小便器、洗手盆、污水池、地漏等。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页（4）送配电照明系统①本工程电源由配房提供。采用VV电缆穿钢管敷设方式引入，本工程计量均由低压配电房进行计量，各电力配线采用聚氯乙烯电力电缆穿钢管暗敷；照明干线采用塑料铜芯导线穿PVC管敷设。②建筑物内管线：各幢厂房的进线采用电缆穿钢管敷设安装，各配电箱至各照明、插座之间的配管采用PVC管敷设。照明、插座采用BV2.5铜芯线。③本工程开关高度为1.4M，等电位端子箱距地0.3M。（5）防雷接地及等电位系统①本工程低压配电系统接地形式采用TN-C-S系统，电源进线处设重复接地装置。②接地电阻值R≤1Ω四：工程目标1：工程质量目标根据招标文件的要求，本工程要求质量为合格。给排水、电气分部工程严格按施工图纸、设计说明、图纸会审纪要，国家,市现行标准和规范以及工程质量检验评定统一标准等文件，精心组织、精心施工，认真做好各项检验记录，严格把好每道工序的质量关，积极配合土建工程，保证各分项工程质量，保证给排水、电气各分部工程达到合格标准。2：工程工期目标给排水、电气分部工程必须服从土建总进度计划，合理安排施工进第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页度和劳力投入，采取各种积极有效的保证施工进度的措施和方法，确保全部安装工程按时完工,力争保证质量前题下提前完工,交付使用。五、施工组织为保证工程顺利进行，达到预定的质量目标，按期保质完成全部安装工作，按照水电安装工程施工组织设计编制的各施工方案,及时对施工班组进行技术交底。安装给排水、电气分部将配备强有...
