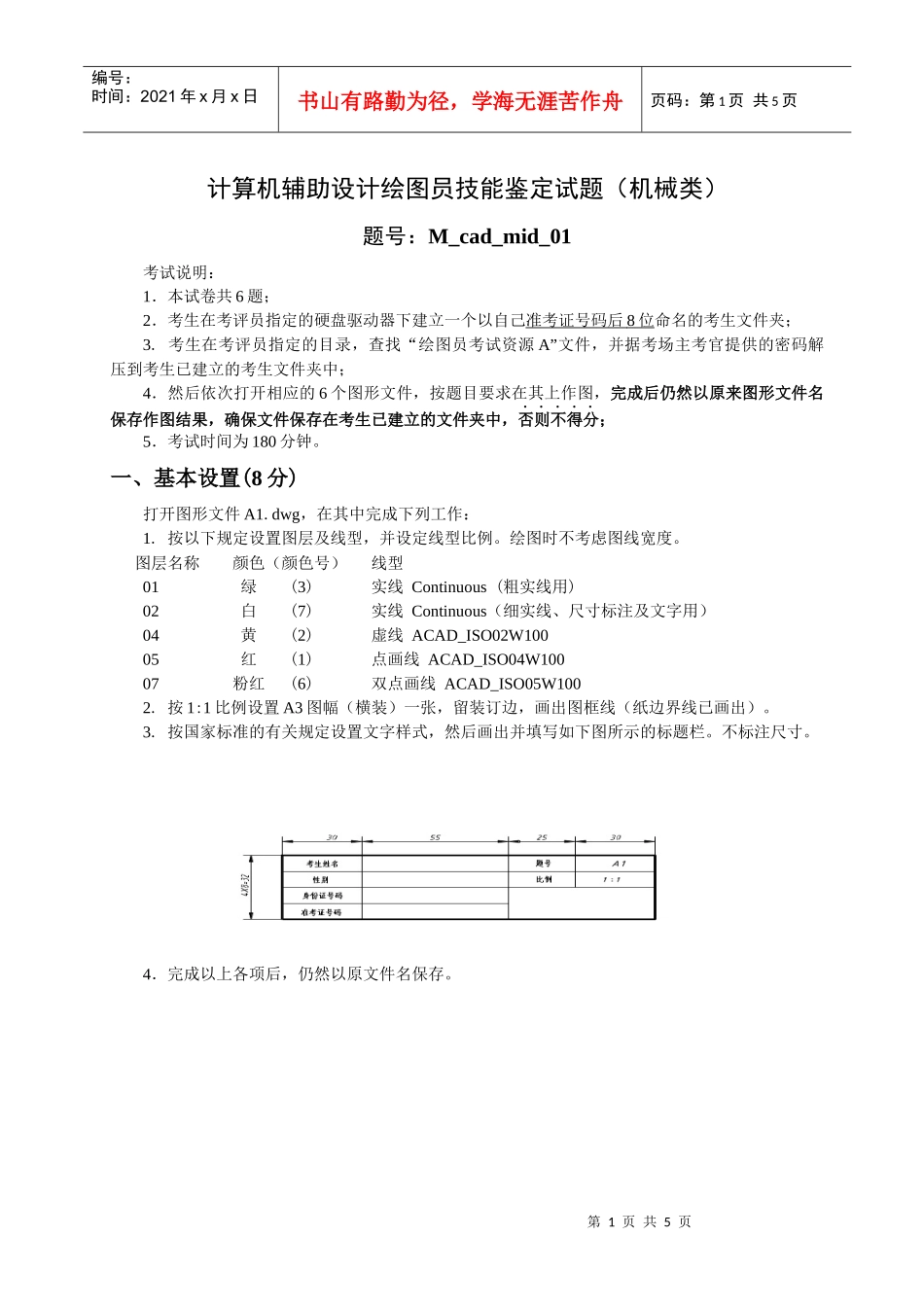

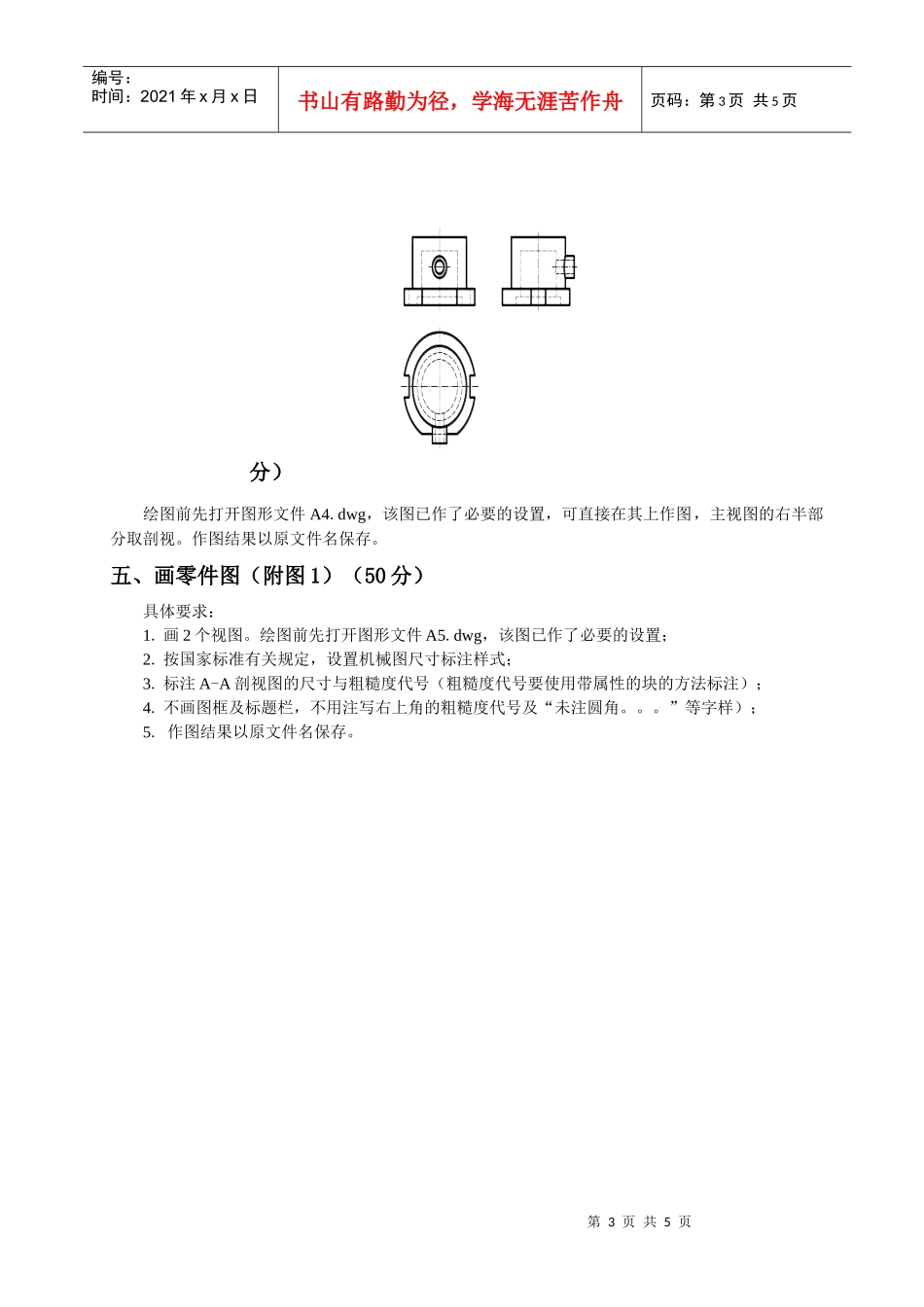

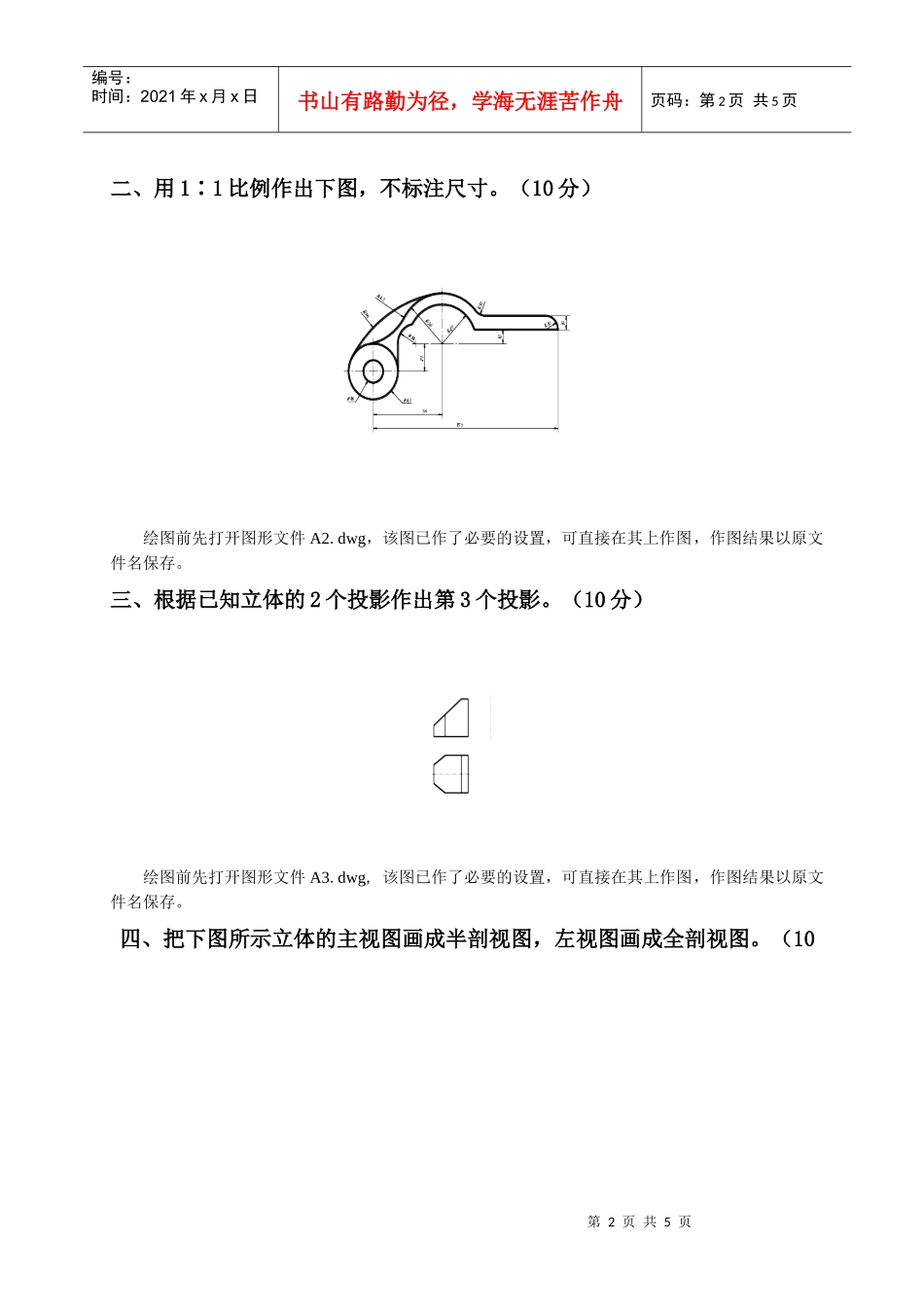

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页计算机辅助设计绘图员技能鉴定试题（机械类）题号：M_cad_mid_01考试说明：1．本试卷共6题；2．考生在考评员指定的硬盘驱动器下建立一个以自己准考证号码后8位命名的考生文件夹；3.考生在考评员指定的目录，查找“绘图员考试资源A”文件，并据考场主考官提供的密码解压到考生已建立的考生文件夹中；4．然后依次打开相应的6个图形文件，按题目要求在其上作图，完成后仍然以原来图形文件名保存作图结果，确保文件保存在考生已建立的文件夹中，否则不得分；5．考试时间为180分钟。一、基本设置(8分)打开图形文件A1.dwg，在其中完成下列工作：1.按以下规定设置图层及线型，并设定线型比例。绘图时不考虑图线宽度。图层名称颜色（颜色号）线型01绿(3)实线Continuous(粗实线用)02白(7)实线Continuous（细实线、尺寸标注及文字用）04黄(2)虚线ACAD_ISO02W10005红(1)点画线ACAD_ISO04W10007粉红(6)双点画线ACAD_ISO05W1002.按1:1比例设置A3图幅（横装）一张，留装订边，画出图框线（纸边界线已画出）。3.按国家标准的有关规定设置文字样式，然后画出并填写如下图所示的标题栏。不标注尺寸。4．完成以上各项后，仍然以原文件名保存。第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页二、用1∶1比例作出下图，不标注尺寸。（10分）绘图前先打开图形文件A2.dwg，该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。三、根据已知立体的2个投影作出第3个投影。（10分）绘图前先打开图形文件A3.dwg,该图已作了必要的设置，可直接在其上作图，作图结果以原文件名保存。四、把下图所示立体的主视图画成半剖视图，左视图画成全剖视图。（10第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页分）绘图前先打开图形文件A4.dwg，该图已作了必要的设置，可直接在其上作图，主视图的右半部分取剖视。作图结果以原文件名保存。五、画零件图（附图1）（50分）具体要求：1.画2个视图。绘图前先打开图形文件A5.dwg，该图已作了必要的设置；2.按国家标准有关规定，设置机械图尺寸标注样式；3.标注A-A剖视图的尺寸与粗糙度代号（粗糙度代号要使用带属性的块的方法标注）；4.不画图框及标题栏，不用注写右上角的粗糙度代号及“未注圆角。。。”等字样）；5.作图结果以原文件名保存。第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页附图1第5页共5页第4页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共5页六、由给出的结构齿轮组件装配图（附图2）拆画零件1（轴套）的零件图。（12分）具体要求：1．绘图前先打开图形文件A6.dwg，该图已作了必要的设置，可直接在该装配图上进行编辑以形成零件图，也可以全部删除重新作图；2．选取合适的视图；3．标注尺寸。如装配图标注有某尺寸的公差代号，则零件图上该尺寸也要标注上相应的代号。不标注表面粗糙度符号和形位公差符号，也不填写技术要求。附图2
