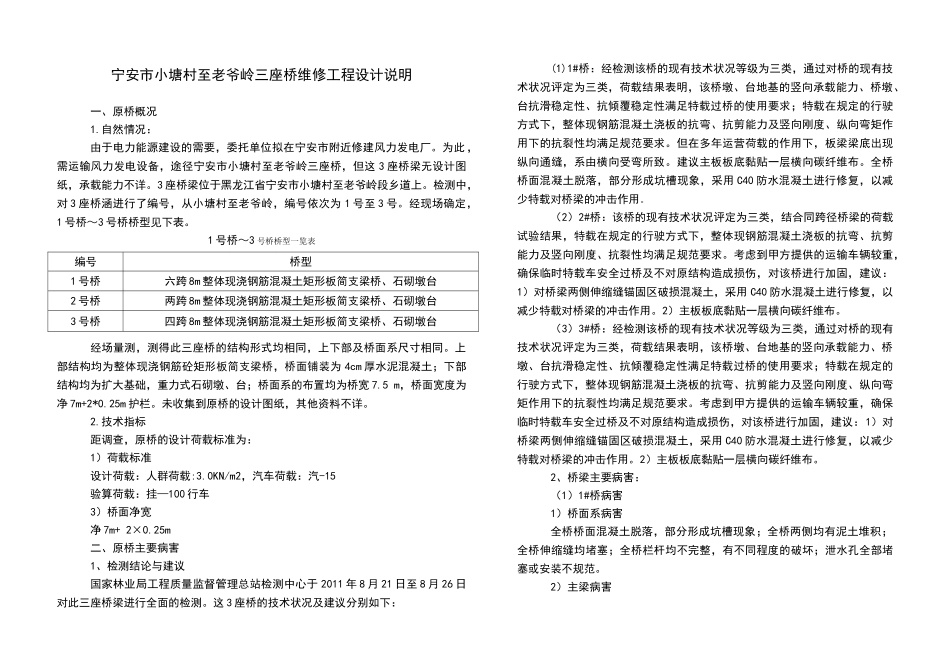

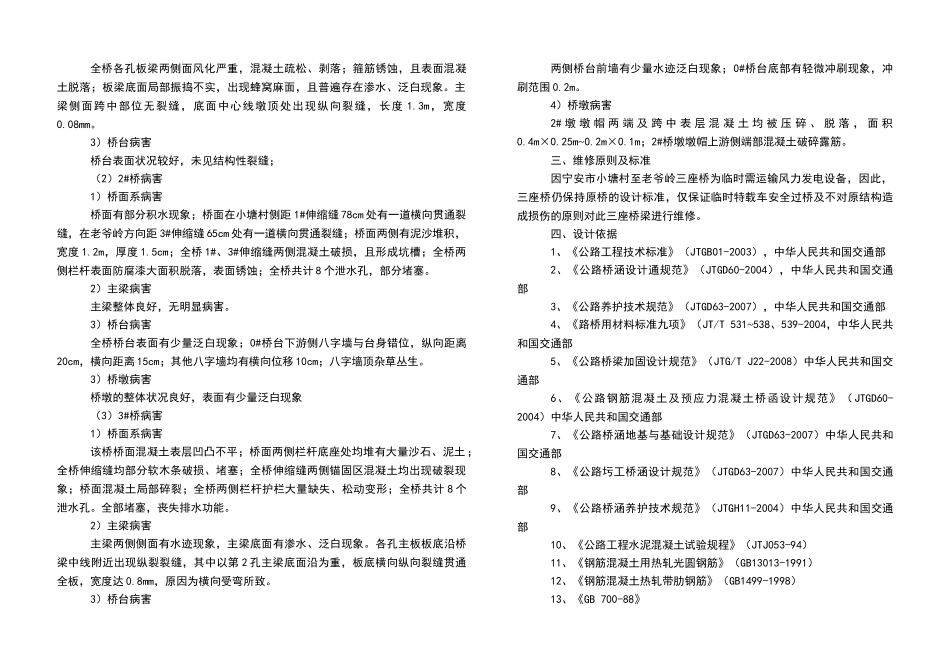

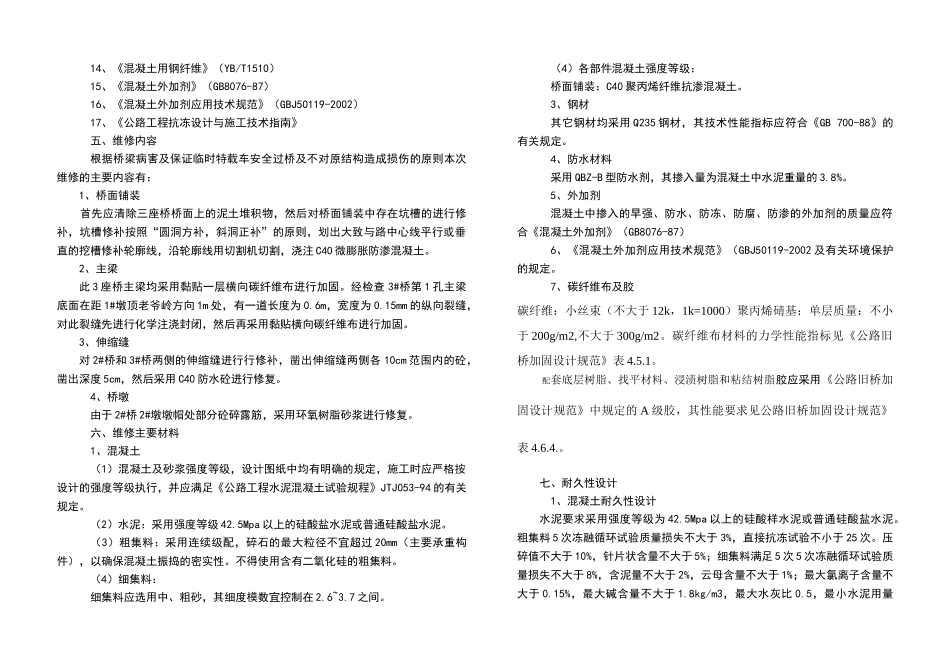

宁安市小塘村至老爷岭三座桥维修工程设计说明一、原桥概况1.自然情况：由于电力能源建设的需要，委托单位拟在宁安市附近修建风力发电厂。为此，需运输风力发电设备，途径宁安市小塘村至老爷岭三座桥，但这3座桥梁无设计图纸，承载能力不详。3座桥梁位于黑龙江省宁安市小塘村至老爷岭段乡道上。检测中，对3座桥涵进行了编号，从小塘村至老爷岭，编号依次为1号至3号。经现场确定，1号桥～3号桥桥型见下表。1号桥～3号桥桥型一览表编号桥型1号桥六跨8m整体现浇钢筋混凝土矩形板简支梁桥、石砌墩台2号桥两跨8m整体现浇钢筋混凝土矩形板简支梁桥、石砌墩台3号桥四跨8m整体现浇钢筋混凝土矩形板简支梁桥、石砌墩台经场量测，测得此三座桥的结构形式均相同，上下部及桥面系尺寸相同。上部结构均为整体现浇钢筋砼矩形板简支梁桥，桥面铺装为4cm厚水泥混凝土；下部结构均为扩大基础，重力式石砌墩、台；桥面系的布置均为桥宽7.5m，桥面宽度为净7m+2*0.25m护栏。未收集到原桥的设计图纸，其他资料不详。2.技术指标距调查，原桥的设计荷载标准为：1）荷载标准设计荷载：人群荷载:3.0KN/m2，汽车荷载：汽-15验算荷载：挂—100行车3）桥面净宽净7m+2×0.25m二、原桥主要病害1、检测结论与建议国家林业局工程质量监督管理总站检测中心于2011年8月21日至8月26日对此三座桥梁进行全面的检测。这3座桥的技术状况及建议分别如下：(1)1#桥：经检测该桥的现有技术状况等级为三类，通过对桥的现有技术状况评定为三类，荷载结果表明，该桥墩、台地基的竖向承载能力、桥墩、台抗滑稳定性、抗倾覆稳定性满足特载过桥的使用要求；特载在规定的行驶方式下，整体现钢筋混凝土浇板的抗弯、抗剪能力及竖向刚度、纵向弯矩作用下的抗裂性均满足规范要求。但在多年运营荷载的作用下，板梁梁底出现纵向通缝，系由横向受弯所致。建议主板板底黏贴一层横向碳纤维布。全桥桥面混凝土脱落，部分形成坑槽现象，采用C40防水混凝土进行修复，以减少特载对桥梁的冲击作用。（2）2#桥：该桥的现有技术状况评定为三类，结合同跨径桥梁的荷载试验结果，特载在规定的行驶方式下，整体现钢筋混凝土浇板的抗弯、抗剪能力及竖向刚度、抗裂性均满足规范要求。考虑到甲方提供的运输车辆较重，确保临时特载车安全过桥及不对原结构造成损伤，对该桥进行加固，建议：1）对桥梁两侧伸缩缝锚固区破损混凝土，采用C40防水混凝土进行修复，以减少特载对桥梁的冲击作用。2）主板板底黏贴一层横向碳纤维布。（3）3#桥：经检测该桥的现有技术状况等级为三类，通过对桥的现有技术状况评定为三类，荷载结果表明，该桥墩、台地基的竖向承载能力、桥墩、台抗滑稳定性、抗倾覆稳定性满足特载过桥的使用要求；特载在规定的行驶方式下，整体现钢筋混凝土浇板的抗弯、抗剪能力及竖向刚度、纵向弯矩作用下的抗裂性均满足规范要求。考虑到甲方提供的运输车辆较重，确保临时特载车安全过桥及不对原结构造成损伤，对该桥进行加固，建议：1）对桥梁两侧伸缩缝锚固区破损混凝土，采用C40防水混凝土进行修复，以减少特载对桥梁的冲击作用。2）主板板底黏贴一层横向碳纤维布。2、桥梁主要病害：（1）1#桥病害1）桥面系病害全桥桥面混凝土脱落，部分形成坑槽现象；全桥两侧均有泥土堆积；全桥伸缩缝均堵塞；全桥栏杆均不完整，有不同程度的破坏；泄水孔全部堵塞或安装不规范。2）主梁病害全桥各孔板梁两侧面风化严重，混凝土疏松、剥落；箍筋锈蚀，且表面混凝土脱落；板梁底面局部振捣不实，出现蜂窝麻面，且普遍存在渗水、泛白现象。主梁侧面跨中部位无裂缝，底面中心线墩顶处出现纵向裂缝，长度1.3m，宽度0.08mm。3）桥台病害桥台表面状况较好，未见结构性裂缝；（2）2#桥病害1）桥面系病害桥面有部分积水现象；桥面在小塘村侧距1#伸缩缝78cm处有一道横向贯通裂缝，在老爷岭方向距3#伸缩缝65cm处有一道横向贯通裂缝；桥面两侧有泥沙堆积，宽度1.2m，厚度1.5cm；全桥1#、3#伸缩缝两侧混凝土破损，且形成坑槽；全桥两侧栏杆表面防腐漆大面积脱落，表面锈蚀；全桥共计8个泄水孔，部分堵塞。2）主梁病害主梁整体良好，无明显病害。3）桥台病害全桥桥台表面有少量泛白...
