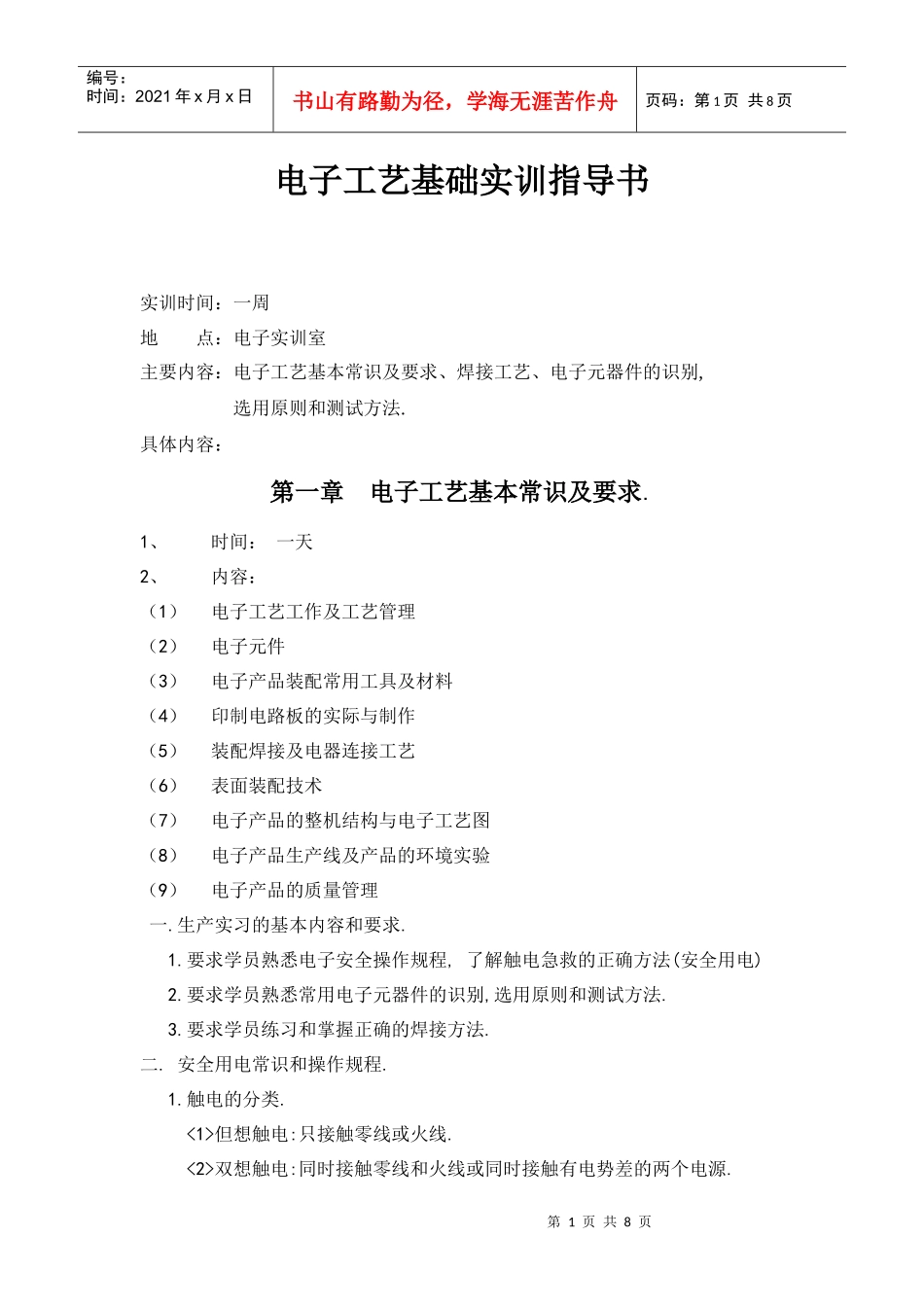

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页电子工艺基础实训指导书实训时间：一周地点：电子实训室主要内容：电子工艺基本常识及要求、焊接工艺、电子元器件的识别,选用原则和测试方法.具体内容：第一章电子工艺基本常识及要求.1、时间：一天2、内容：（1）电子工艺工作及工艺管理（2）电子元件（3）电子产品装配常用工具及材料（4）印制电路板的实际与制作（5）装配焊接及电器连接工艺（6）表面装配技术（7）电子产品的整机结构与电子工艺图（8）电子产品生产线及产品的环境实验（9）电子产品的质量管理一.生产实习的基本内容和要求.1.要求学员熟悉电子安全操作规程,了解触电急救的正确方法(安全用电)2.要求学员熟悉常用电子元器件的识别,选用原则和测试方法.3.要求学员练习和掌握正确的焊接方法.二.安全用电常识和操作规程.1.触电的分类.<1>但想触电:只接触零线或火线.<2>双想触电:同时接触零线和火线或同时接触有电势差的两个电源.第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页<3>跨地触电:断头带电高压线触地的30米板境内有危险.若双脚接触点有电势差,则会产生电流.安全措施:单脚触地.2.电流强度对人体的影响.<1>感应电流:1mA.30mA为工业安全用电上限.<2>摆脱电流:10mA高空与水面的安全电流为10毫安.<3>致命电流:50mA以上.3.触电部位.<1>中枢神经和心脏最危险.(从左手到前胸.)<2>右手到脚其次.<3>再次是左手到右手.<4>左脚到右脚的伤害相对较小.4.电压对人体地影响.<1>人体的安全电压为36伏特.<2>当电压很高而电阻又相对较小时,会导致电流升高.因此高压对人体对人体是有害的.<3>一般高压设备在250伏特以上,低压在250伏特一下.5.触电的急救措施.<1>迅速切断电源,救护者不能直接用手接触触电者的身体.<2>就地用干燥的木棒,竹竿等绝缘物品拉开触电者身上的电源.<3>救护者也可可站在干燥的木板上或是穿上不带钉子的鞋,用一只手去触电者的干燥衣角.<4>若在高处处电,要防止脱离电源后从高处掉下造成摔伤.在这种情况下,如脱离电源停止了呼吸,可现在高处进行口对口的人工呼吸.一边准备绳索,将触电者迅速放到地面上进心抢救.6.稳压电源.(220V----110V)7.安全用电操作规程.<1>进入实习车间必须穿戴保护用具.<2>在使用电烙铁等发热电气时,必须配备铁支架,防止烫坏设备及发生火灾.<3>电子产品焊接,须佩带防静电手镯.第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页<4>不得带负载合闸,必须在电设备关机状态下合闸.<5>电气设备机电能源线路出现异常情况时,应首先切断电源,并立即想拉长报告.不得带病行动,绝对不准自行拆修.<6>不得用湿手接触开关,插座,灯头,刀闸,等电器设备.更不要用湿布去擦拭和用水冲洗电气设备.<7>发现有人触电,应立即切断电源,用二氧化碳或四氯化碳灭火器灭火.不可用泡沫灭火器或水进行灭火.<8>离开工作岗位,必须切断工作位电源.下半时,应切断总电源.<9>使用台灯,更换螺口灯泡时不要触及金属部分,并切断电源.三.常用工具(电烙铁.)1.电烙铁的分类.<1>按加热的方式分类:直热式.感应式.<2>按功能分类:单用式,两用式.调温式,恒温式.<3>按功率分类:20W,30W........500W........注:最常用的是单一焊接使用的直热式,分为内热和外热式.2.合理的选用:选用恒温式的烙铁比较理想,在工作中应根据实际情况进行选择.四.电子工艺.1.电子元器件是在电路中具有独立的电气功能的基本单位.如:电阻器,点容器,电感器,晶体管,集成电路和开关,插件等...都是电子设备中必不可少的基本材料.2.电子元器件分类:有源器件和无源器件.有源器件工作时,器输出不仅依靠输入信号,还要依靠电源,她在电路中期能量转换作用.EX:晶体管集成电路,无源器件一般又分:耗能元件和储能元件和结构元件三种.电阻事是耗能元件.3.通常称有源器件为"器件".称无源器件为"元件".4.电子元器件的命名法:指标法,文字符号法,色标法.5.电子产品常用工具:<1>钳子:桃口钳,平口钳,尖嘴钳.<2>改锥:无感改锥,试点笔改锥,自动螺钉旋具.第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径...
