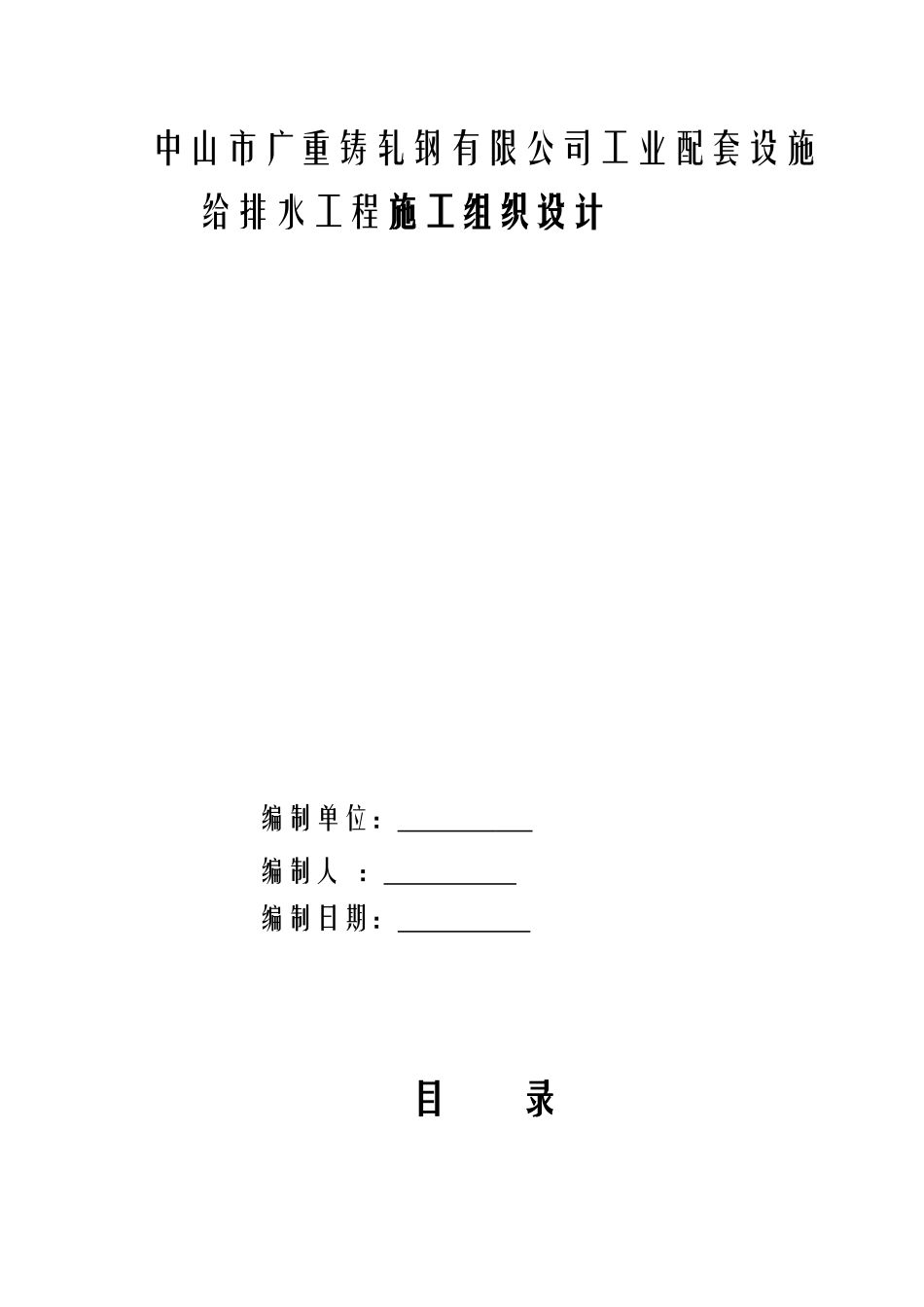

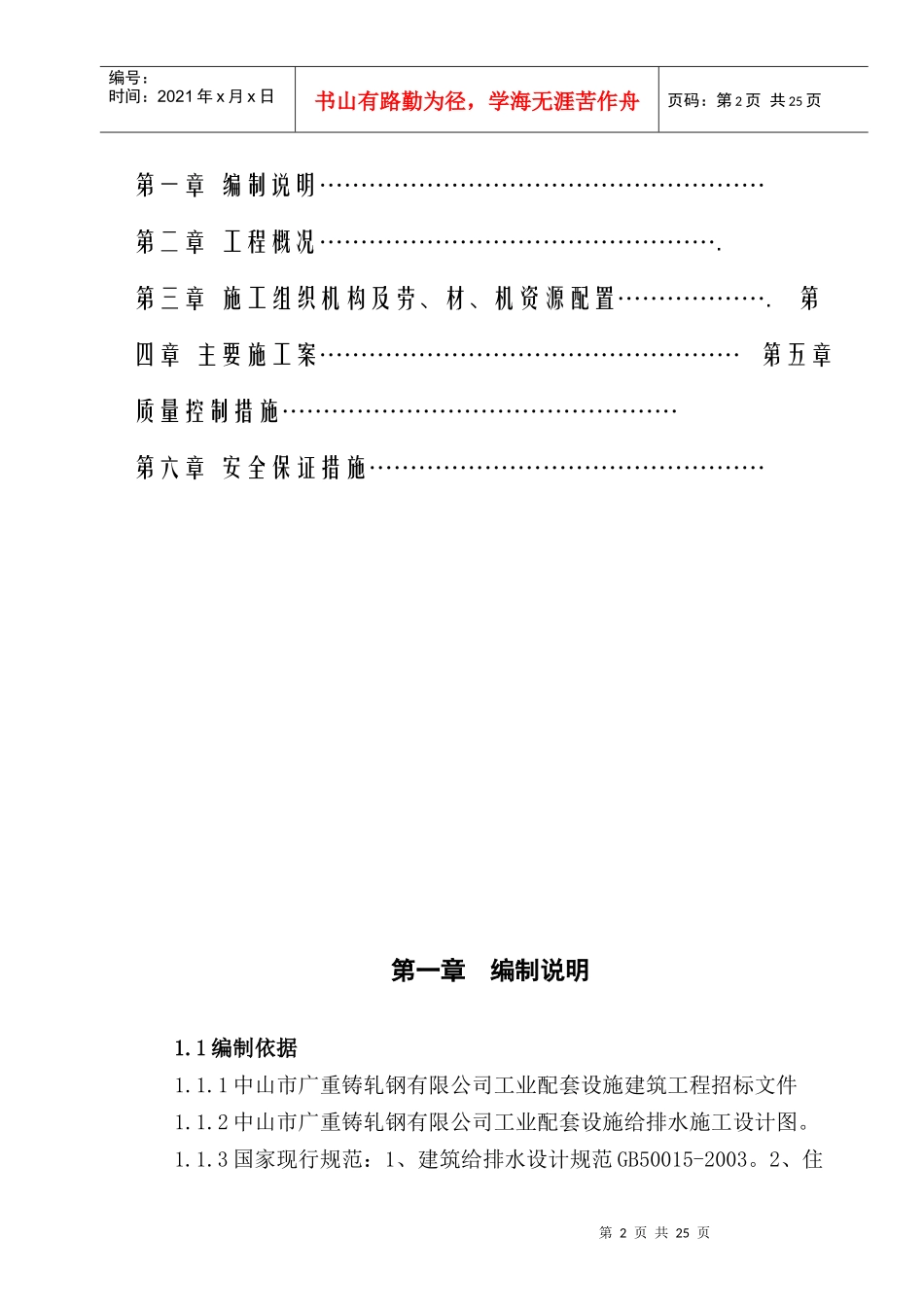

中山市广重铸轧钢有限公司工业配套设施给排水工程施工组织设计编制单位：编制人：编制日期：目录第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页第一章编制说明………………………………………………第二章工程概况………………………………………….第三章施工组织机构及劳、材、机资源配置……………….第四章主要施工案……………………………………………第五章质量控制措施…………………………………………第六章安全保证措施…………………………………………第一章编制说明1.1编制依据1.1.1中山市广重铸轧钢有限公司工业配套设施建筑工程招标文件1.1.2中山市广重铸轧钢有限公司工业配套设施给排水施工设计图。1.1.3国家现行规范：1、建筑给排水设计规范GB50015-2003。2、住第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页宅建筑规范GB50368-2005。3、宿舍建筑设计规范JGJ36-2005。4、建筑设计防火规范GB50016-2006。5、高层民用建筑设计防火规范GB50045-95-2005。6、自动喷水灭火系统设计规范GB50084-2001-2005。7、汽车库修车库、停车场设计防火规范GB5006-97年版。8、建筑灭火器配置规范GB50140-2005。9、人民防空地下室设计规范GB50038-20051.2设计范围设计范围：室内消防、室外消防、室内给排水。1.3编制原则1.3.1严格执行国家关于基本建设的政策、法令、法规。1.3.2遵循国家给排水工程、设备安装工程、工艺管道安装工程、通风与空调工程、电气设备安装工程等施工技术规范、操作规程、质量评定及验收标准。1.3.3满足招标文件对施工组织设计的具体要求。1.3.3.1施工进度安排考虑外界因素的影响，方案合理并满足工程总工期的要求。1.3.3.2现场组织机构配置合理，专业技术管理人员满足施工要求。1.3.3.3施工机械配套齐全，搭配合理，满足施工方案及工艺要求。1.3.3.4施工总平面布置做到统筹规划、合理布局、节约用地，使现场井然有序。1.3.3.5施工工艺、施工方法、技术组织措施切实可靠，确保施工安全，满足质量要求和环保要求，确保文明施工。第二章工程概况2.1工程简介2.1.1工程规模第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页工程名称:中山市广重铸轧钢有限公司工业配套设施工程建设单位：中山市广重铸轧钢有限公司设计单位:中山市建筑设计院有限公司施工单位:中山市江南建筑工程有限公司监理单位:中山火炬建设监理有限公司建筑面积:4012.50㎡。室内污水系统：本工程采用污水、废水合流制，生活污水经化粪池处理后排入市政污水管。给水系统：市政给水资料，给排水管径DN300，压力0.35MPA，储蓄加压给水方式。消防给水系统：采用储蓄加压给水，室内消防水用量15L/s，室外消防用水量：20L/s。消防箱各楼层配置四个，消防栓直径65mm，水枪直径为19mm，d25小口径自救式卷盘，衬胶带25m。采用安装形式。灭火器每具消防箱配置两个灭火器。卫生器具：卫生器具和配件采用节水型产品，公共厕所的洗手盆采用限流节水型装置，大便器配置冲水箱或自带防污隔断自闭冲洗阀严禁与管道直接连接冲洗，用水量不得大于6L。阀门：管径小于50mm采用截止阀，大于50mm采用闸阀。生活给水管上全部采用铜质阀门，消防水泵吸水管采用球墨铸铁闸阀，其余部分采用铁壳铜芯闸阀或双向型蝶阀。止回阀：天面水箱出水管上安装旋启式、球式、唆式止回阀。本工程中阀门管配件、水表等工作压力采用1.0mpa。第三章：主要机械设备进场计划：第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页3.1根据本工程规模及工期要求，结合我公司施工能力，配备满足本工程施工需要的机械设备，并有必要的备用。3.2机械设备的完好率和使用率均要满足施工要求。本工程的主要机械设备表表4序号机械设备名称规格型号数量备注1电焊机22KW12管子套丝机4寸13切割机24电动冲击钻15电动式试压泵2.5Mpa16手摇式试压泵1.6Mpa17电动角磨机18液压弯管机Ф25～1001第四章主要施工方案机电安装工程主要分为三步进行，首先是套管预埋，本项与...
