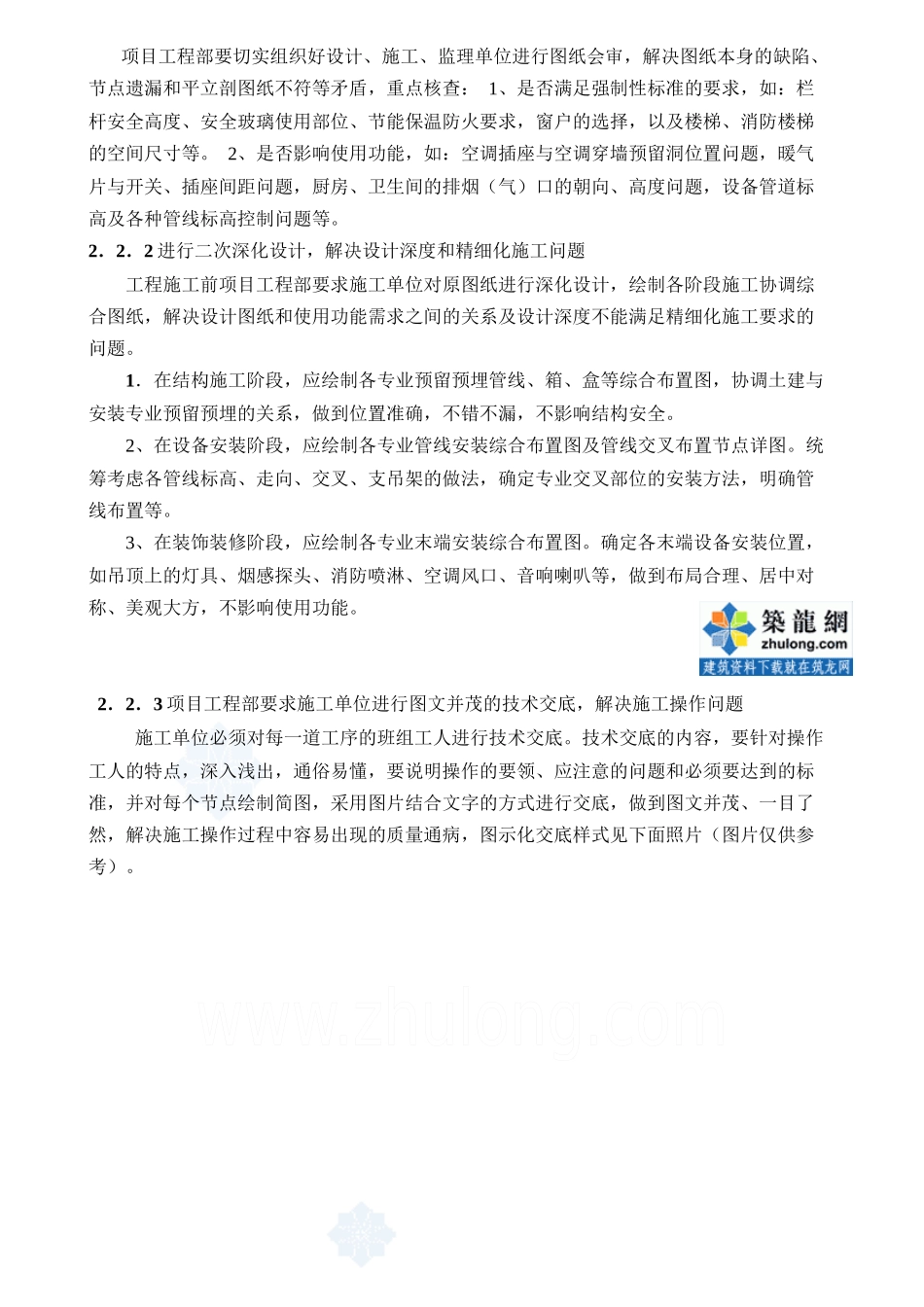

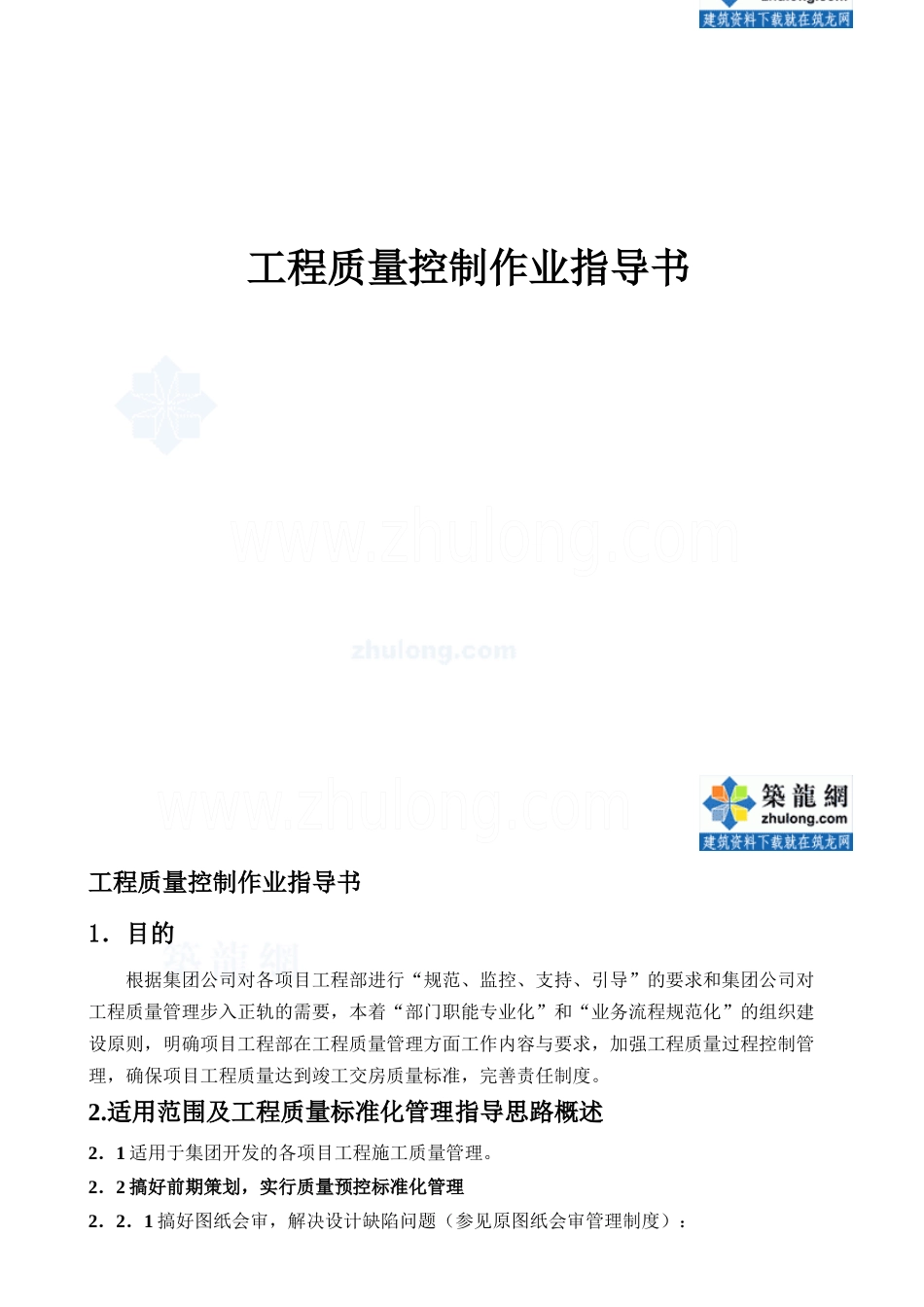

工程质量控制作业指导书工程质量控制作业指导书1．目的根据集团公司对各项目工程部进行“规范、监控、支持、引导”的要求和集团公司对工程质量管理步入正轨的需要，本着“部门职能专业化”和“业务流程规范化”的组织建设原则，明确项目工程部在工程质量管理方面工作内容与要求，加强工程质量过程控制管理，确保项目工程质量达到竣工交房质量标准，完善责任制度。2.适用范围及工程质量标准化管理指导思路概述2．1适用于集团开发的各项目工程施工质量管理。2．2搞好前期策划，实行质量预控标准化管理2．2．1搞好图纸会审，解决设计缺陷问题（参见原图纸会审管理制度）：项目工程部要切实组织好设计、施工、监理单位进行图纸会审，解决图纸本身的缺陷、节点遗漏和平立剖图纸不符等矛盾，重点核查：1、是否满足强制性标准的要求，如：栏杆安全高度、安全玻璃使用部位、节能保温防火要求，窗户的选择，以及楼梯、消防楼梯的空间尺寸等。2、是否影响使用功能，如：空调插座与空调穿墙预留洞位置问题，暖气片与开关、插座间距问题，厨房、卫生间的排烟（气）口的朝向、高度问题，设备管道标高及各种管线标高控制问题等。2．2．2进行二次深化设计，解决设计深度和精细化施工问题工程施工前项目工程部要求施工单位对原图纸进行深化设计，绘制各阶段施工协调综合图纸，解决设计图纸和使用功能需求之间的关系及设计深度不能满足精细化施工要求的问题。1．在结构施工阶段，应绘制各专业预留预埋管线、箱、盒等综合布置图，协调土建与安装专业预留预埋的关系，做到位置准确，不错不漏，不影响结构安全。2、在设备安装阶段，应绘制各专业管线安装综合布置图及管线交叉布置节点详图。统筹考虑各管线标高、走向、交叉、支吊架的做法，确定专业交叉部位的安装方法，明确管线布置等。3、在装饰装修阶段，应绘制各专业末端安装综合布置图。确定各末端设备安装位置，如吊顶上的灯具、烟感探头、消防喷淋、空调风口、音响喇叭等，做到布局合理、居中对称、美观大方，不影响使用功能。2．2．3项目工程部要求施工单位进行图文并茂的技术交底，解决施工操作问题施工单位必须对每一道工序的班组工人进行技术交底。技术交底的内容，要针对操作工人的特点，深入浅出，通俗易懂，要说明操作的要领、应注意的问题和必须要达到的标准，并对每个节点绘制简图，采用图片结合文字的方式进行交底，做到图文并茂、一目了然，解决施工操作过程中容易出现的质量通病，图示化交底样式见下面照片（图片仅供参考）。2．3强化现场管理，实行施工现场质量标准化管理2．3．1建立材料设备样品库，封样存放材料设备样品项目工程部应在施工现场建立专用的建筑材料设备样品库，对确认的建筑材料设备样品封样存放，并在每件样品对应部位粘贴展板，说明材料名称、规格、批次、产地、供货单位、使用部位、使用数量、确认意见等，作为大批量材料设备进场验收的依据。封样的主要建筑材料为各种规格的钢筋、墙体砌筑材料、室内外装饰材料、围护系统保温材料、防水材料、铝合金型材、阳台栏杆、电线电缆、配电箱、水暖管材管件、散热器等。对于数量较少、价值较大的设备材料，如高低压柜、变压器、发电机、水泵、电梯等，可不设材料设备样板，按照标准要求进行进场验收，样品库封样展示如下图片（图片仅供参考）。2．3．2设置工程样板，分层标识建筑做法，实现可视化管理施工现场推行"样板领路"，重要工序如钢筋绑扎、砌体、顶砖、挂网、线槽及脚手架眼封堵、墙身护角、滴水线（槽）、内外墙抹灰、室内楼地面、防水构造处理、外墙保温、水电底盒安装、管线安装、各水电点位布置定位等应分别做样板后方可大面积施工。2．3．2．1设置实物样板项目工程部应要求施工单位应在施工场区内适当位置，搭建实物样板（详见附件1），对主体结构和外墙抹灰、保温、饰面做法、门窗安装等各道工艺做法进行逐一展示，并在对应部位粘贴展板标识工艺做法。主体结构重点展示梁、板、柱（墙）钢筋绑扎定位、保护层控制、混凝土成型质量。砌块墙体重点展示砌筑排砖图、构造柱和圈（过）梁设置、拉结筋位置、砌筑排砖、梁底预制异形混凝土块、顶砖斜砌（或展示梁...
