电缆敷设施工方案VIP专享VIP免费

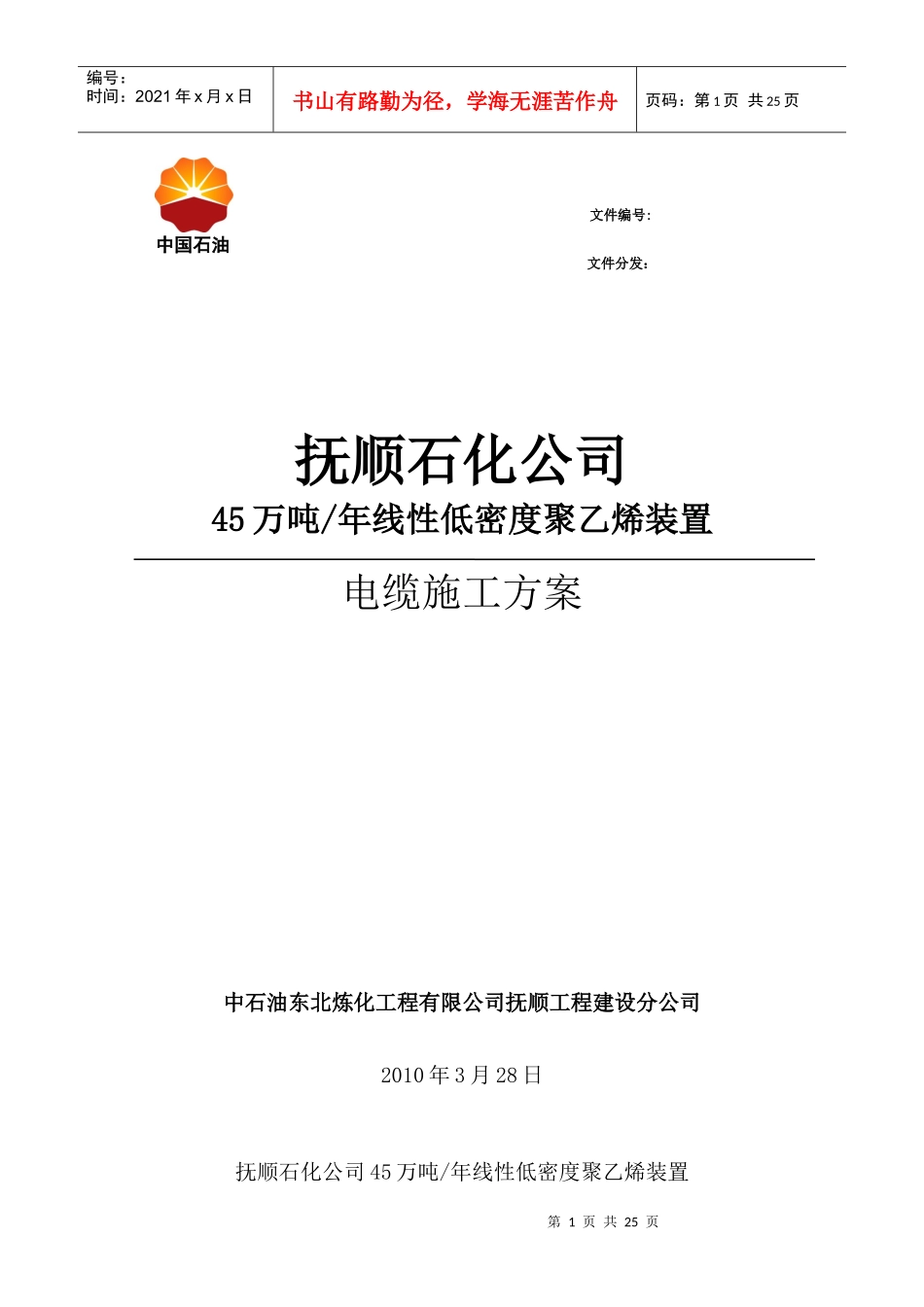

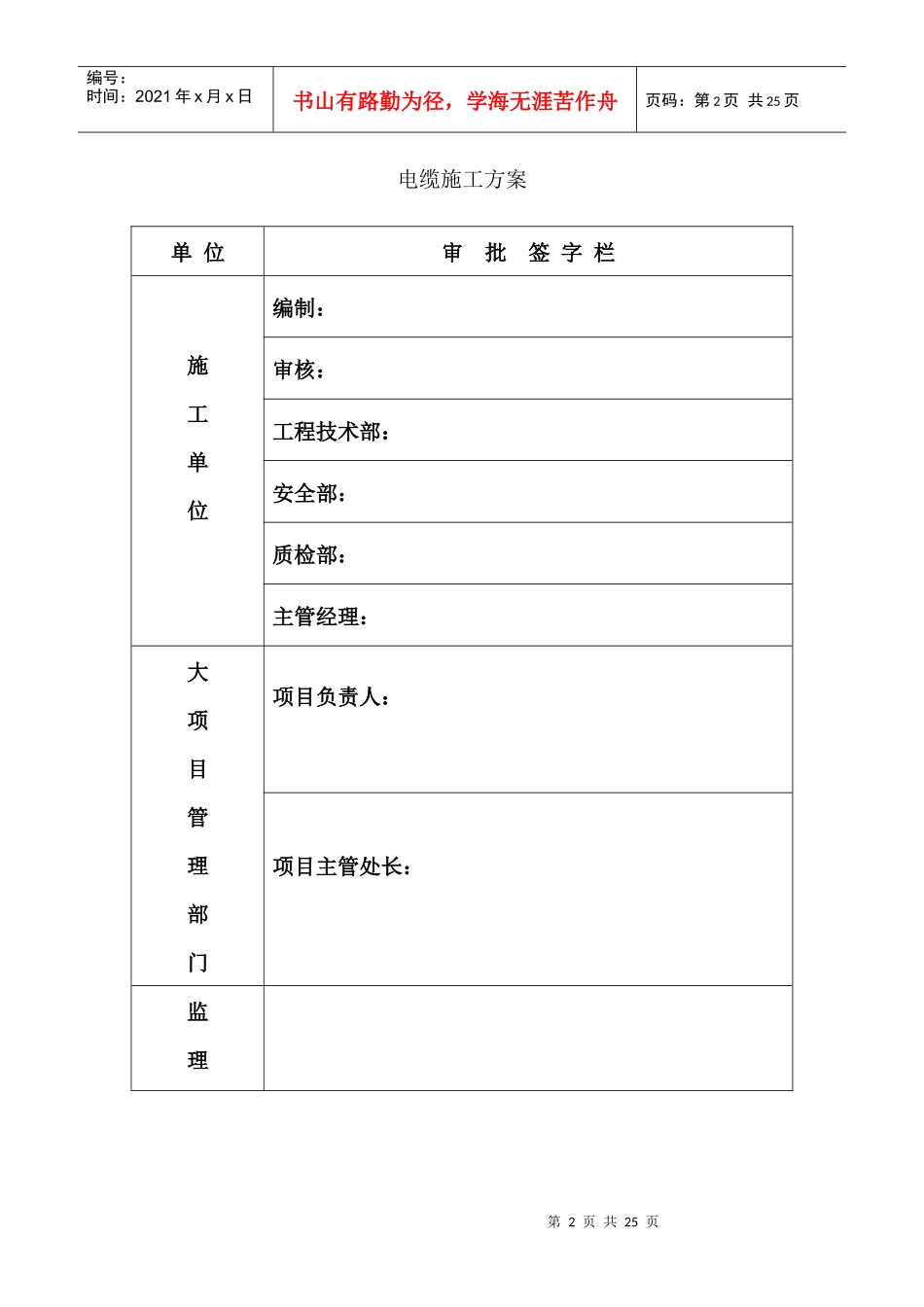

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页文件编号:文件分发：抚顺石化公司45万吨/年线性低密度聚乙烯装置电缆施工方案中石油东北炼化工程有限公司抚顺工程建设分公司2010年3月28日抚顺石化公司45万吨/年线性低密度聚乙烯装置中国石油第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页电缆施工方案单位审批签字栏施工单位编制：审核：工程技术部：安全部：质检部：主管经理：大项目管理部门项目负责人：项目主管处长：监理第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页一、概述抚顺石化45万吨/年线性低密度聚乙烯装置电缆敷设项目是整个电力施工项目中是否能保证电气工程顺利开展的重要项目，电缆敷设施工期为2010年9月-2010年10月，电缆施工量：电力电缆185.5KM、控制电缆107.5KM，电缆敷设期间我电工车间将调集车间全部力量参加施工，由于装置区内电缆桥架为两通道设计所以我们将施工人员分为两组，其中一组以人力敷设控制电缆及70mm以下低压动力电缆，另一组将以电缆敷设机为主要施工机具，敷设大型电缆，两组同时施工，这样以提高施工进度，施工期间正是装置大规模建设期，与其他专业交叉作业避免不了，另外由于电缆为桥架敷设，施工多在高处作业，这些加大了我们的施工难度，为保证电缆线路安装工程的施工质量，使电缆敷设得以顺利进行，特编写此方案。此方案适用于抚顺石化45万吨/年线性低密度聚乙烯装置10KV及以下塑料绝缘电力电缆、控制第4页共25页第3页共25页开始施工准备电缆桥（支）架制作安装电缆输送机安装质量检查编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页电缆线路的敷设施工。二、编制依据1、承包合同或协议。2、施工图及其它设计文件。3、《电气装置安装工程电缆线路施工及验收规范》GB50168-20064、《电气装置安装工程电气设备交接试验标准》GB50150-2006三、施工程序和施工方法1、施工流程图第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页2、施工准备2.1设备及材料要求：2.1.1所有材料规格型号及电压等级应符合设计要求，并有产品合格证。2.1.2每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。2.1.3电缆外观完好无损，铠装无锈蚀、无机械损伤，光明显皱折和扭曲现象。橡套及塑料电缆外皮及绝缘展无老化及裂纹。第6页共25页第5页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共25页2.1.4其它附属材料：电缆盖板、电缆标示、电缆标志牌、白布带、橡皮包布、黑包布等均应符合要求。2.2主要机具：序号工机具名称规格型号单位需用量1汽车吊辆12汽车辆13电缆输送机台304对讲机台205手锯把26半导体喊话器台107电缆盘支架台38电缆滑轮台1509绳子1/4″米5010橡皮电缆YC-3*10+1米100011控制电缆KVV-05KV/4*2.5米60012千斤顶10吨台613起重机5吨台42.3作业条件：2.3.1土建工程应具备下列条件：2.3.1.1预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。第7页共25页第6页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共25页2.3.1.2电缆沿线模板等设施拆除完毕。场地清理干净、道路畅通，沟盖板齐备。2.3.1.3放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求。2.3.2设备安装应具备下列条件2.3.2.1变配电室内全部电气设备及用电设备配电箱柜安装完毕。2.3.2.2电缆桥架、电缆托盘、电缆支架及电线过管、保护管安装完毕，并检验合格。2.4人员、机具准备2.4.1敷设电缆需要大量的人员，电缆敷设前，根据电缆的数量及电缆敷设进度安排，提前做好人员的准备工作，保证敷设电缆时人员满足施工要求，同时对进场人员进行安全第8页共25页第7页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共25页技术培训。2.4.2施工电缆前准备充分敷设电缆用的机具，如电缆放线架、电缆敷设机、电缆滑轮、通讯联...
