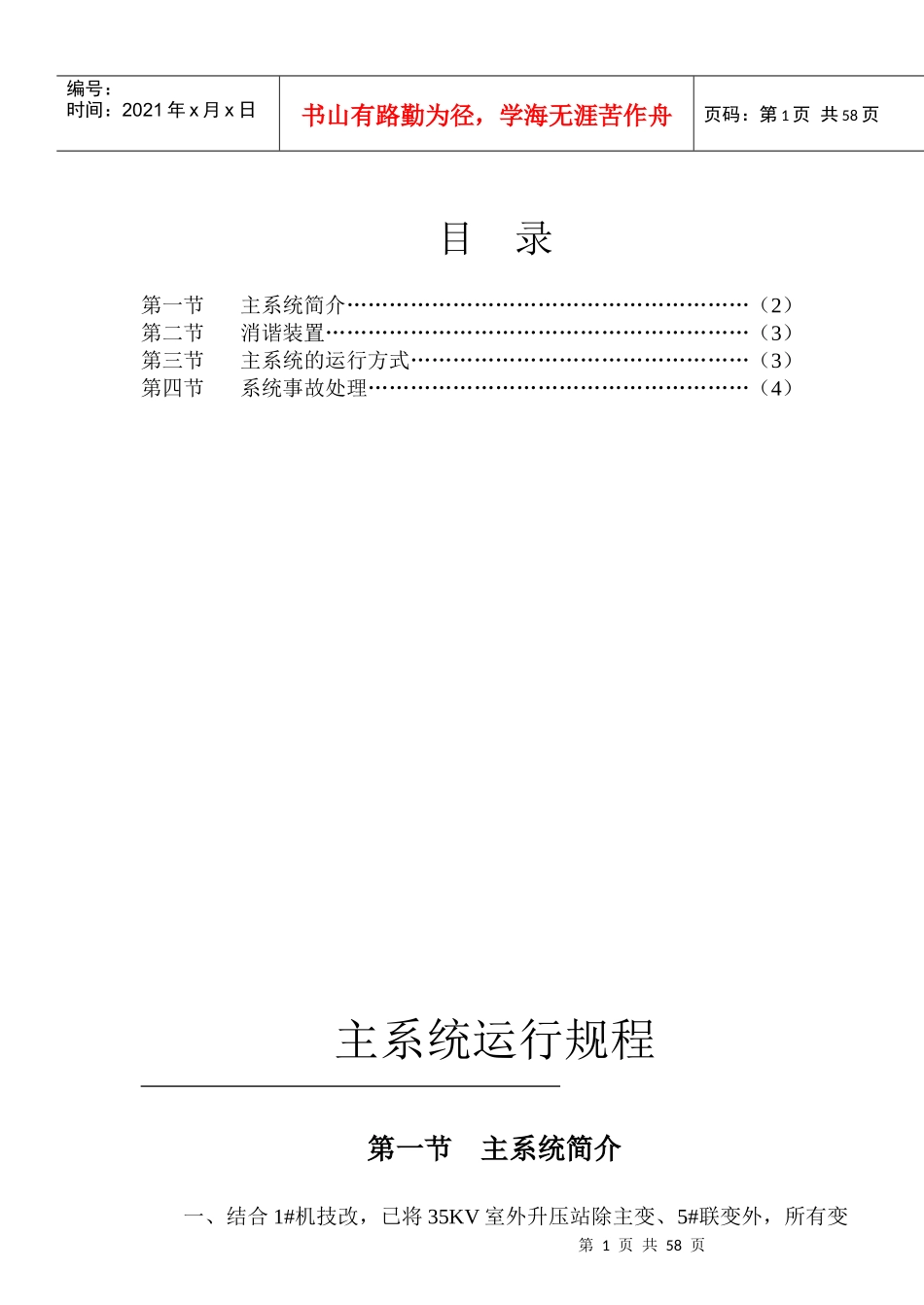

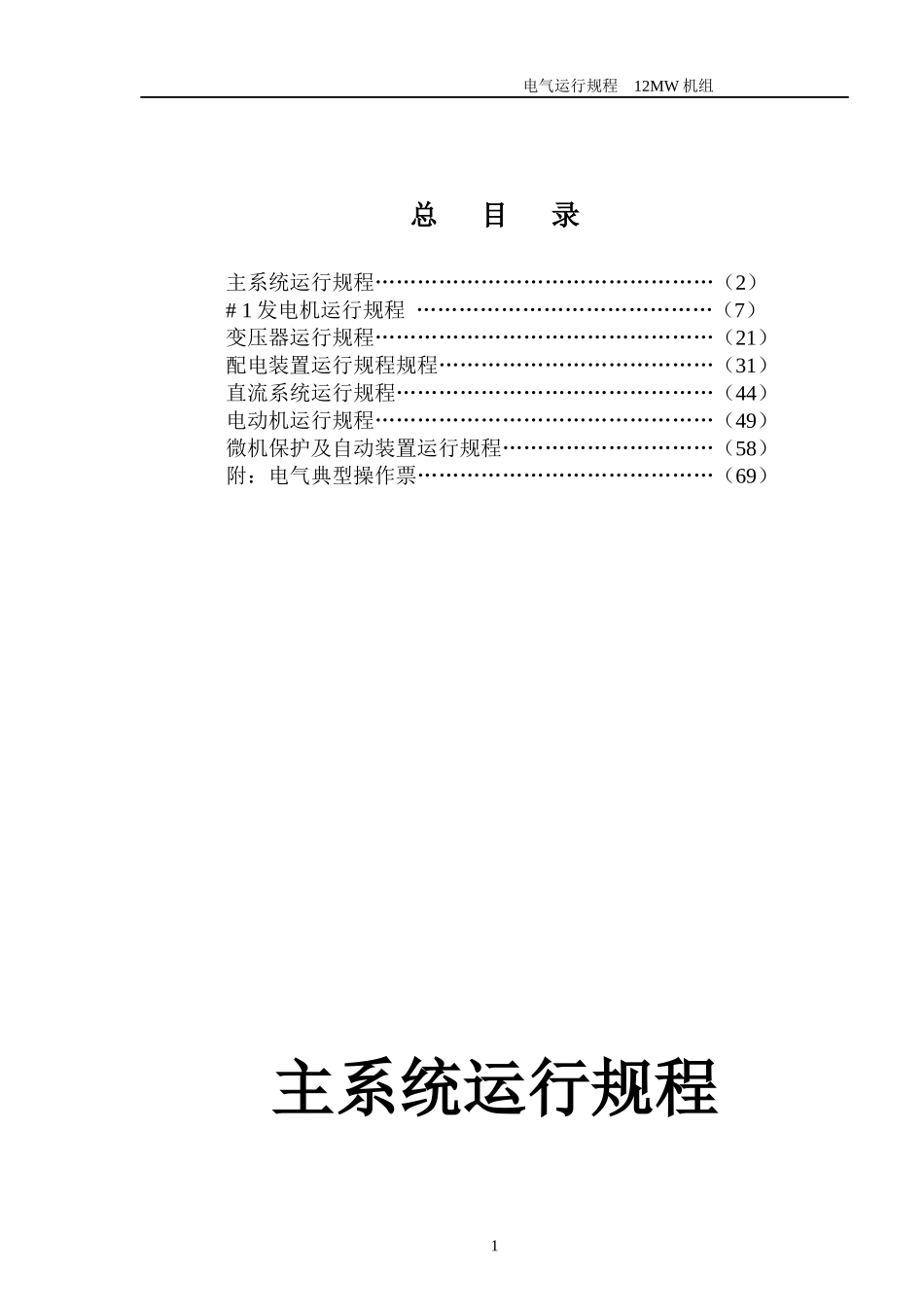

电气运行规程12MW机组总目录主系统运行规程…………………………………………（2）#1发电机运行规程……………………………………（7）变压器运行规程…………………………………………（21）配电装置运行规程规程…………………………………（31）直流系统运行规程………………………………………（44）电动机运行规程…………………………………………（49）微机保护及自动装置运行规程…………………………（58）附：电气典型操作票……………………………………（69）主系统运行规程1电气运行规程12MW机组2005年1月发布实施张渚热电有限公司2第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共58页目录第一节主系统简介…………………………………………………（2）第二节消谐装置……………………………………………………（3）第三节主系统的运行方式…………………………………………（3）第四节系统事故处理………………………………………………（4）主系统运行规程第一节主系统简介一、结合1#机技改，已将35KV室外升压站除主变、5#联变外，所有变第2页共58页第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共58页电设备改为室内布置，且开关设备全部更新。二、35KV母线仍为单母线分段布置，通过300开关，3002隔离手车将Ⅰ、Ⅱ段母线联络运行。三、1#发电机变压器组、#5联变、张归线接于35KVⅠ段母线，#4发电机变压器组、张厂Ⅱ线接于35KVⅡ段母线，张厂Ⅱ段为我厂与系统的主并列线。四、正常情况下，Ⅰ、Ⅱ段母线应联络运行，若要断开300开关，必须先调整负荷平衡，以免300开关断开时出现异常，同时应对主并线方式进行调整。五、我厂与电网的计量点为：1、张归317开关出线有供出计量。2、张厂Ⅱ311开关出线有供出、倒进计量。上网电量=311开关供出–311开关倒进+317开关供出。六、#5联变为6Kv厂用电的备用电源，#1机开机正常后，必须切换至工作电源，#5联变应转入热备用，并投入自投装置。七、#1机停机前，必须先要切换#5联变倒供6KvⅠ段电源，然后再进行停机介列操作。禁止使用自投#5联变进行切换操作。八、#1机400vⅠ段厂用电源由#7厂变主供，#8厂变作为备用厂变，并设有自投装置。正常切换操作时，禁止使用自投#8厂变进行操作。第二节消谐装置一、35KVⅠ、Ⅱ段母线分别装有WNX-60/eⅢ型微电脑多功能快速消谐装置。二、6KvⅠ段母线PT二次侧装有KSX196-H微机消谐装置。三、消谐装置的作用：主要分别用于35Kv、6Kv系统中PT开口三角电压的监测，可显示17HZ（1/3），25HZ（1/2）50HZ、150HZ（3倍）四种频率的电压分量，发生故障时可迅速启动，并可以区分过电压，铁磁谐振以及单相接地，给出相应的报警信号。如是谐振故障，可迅速启动消谐装置进行消谐，6Kv消谐装置配有通信接口把故障信息送至主控室，并有打印自动记录功能。自动消谐的方法：将PT开口三角的开口端进行短接。谐振消除后，不再短接。消谐的作用是抑制铁磁谐振过电压，避免高压熔丝熔断PT烧毁爆炸。四：35Kv重复消谐时阻尼时间为4S，6个指示灯分别为1/3次，1/2次分频，基频、3倍高频，接地和工作灯，能自动记录显示谐振总次数和指示灯显示谐振类别。通过面板电脑软件，可随时调出用液晶屏显示记录。五：6Kv消谐装置7个指示灯分别为电源、运行、装置故障、接地、谐第3页共58页第2页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共58页振、过电压、消谐。谐振故障时报警信号应选“谐振报警”，否则，不予报警，故障类型判别11H表示接地，22H表示谐振，33H表示过电压。六：消谐装置动作电压整定（PT开口三角形电压）1、频率50Hz，电压30v—150v发出接地信号。2、频率50Hz，150v以上进行消谐。3、频率15-18Hz，或23-27Hz，电压30v以上进行消谐。4、频率145-160Hz，电压150v以上，进行消谐。第三节主系统运行方式一、根据我厂开停机台数情况，其运行方式分为大、中、小、馈线方式。1、大方式：开#1机+＃4机与系统并列。2、中方式：开#1机与系统并列。3、小方式：开一台＃4机与系统并列。4、馈线方式：我厂与系统介列，(...
