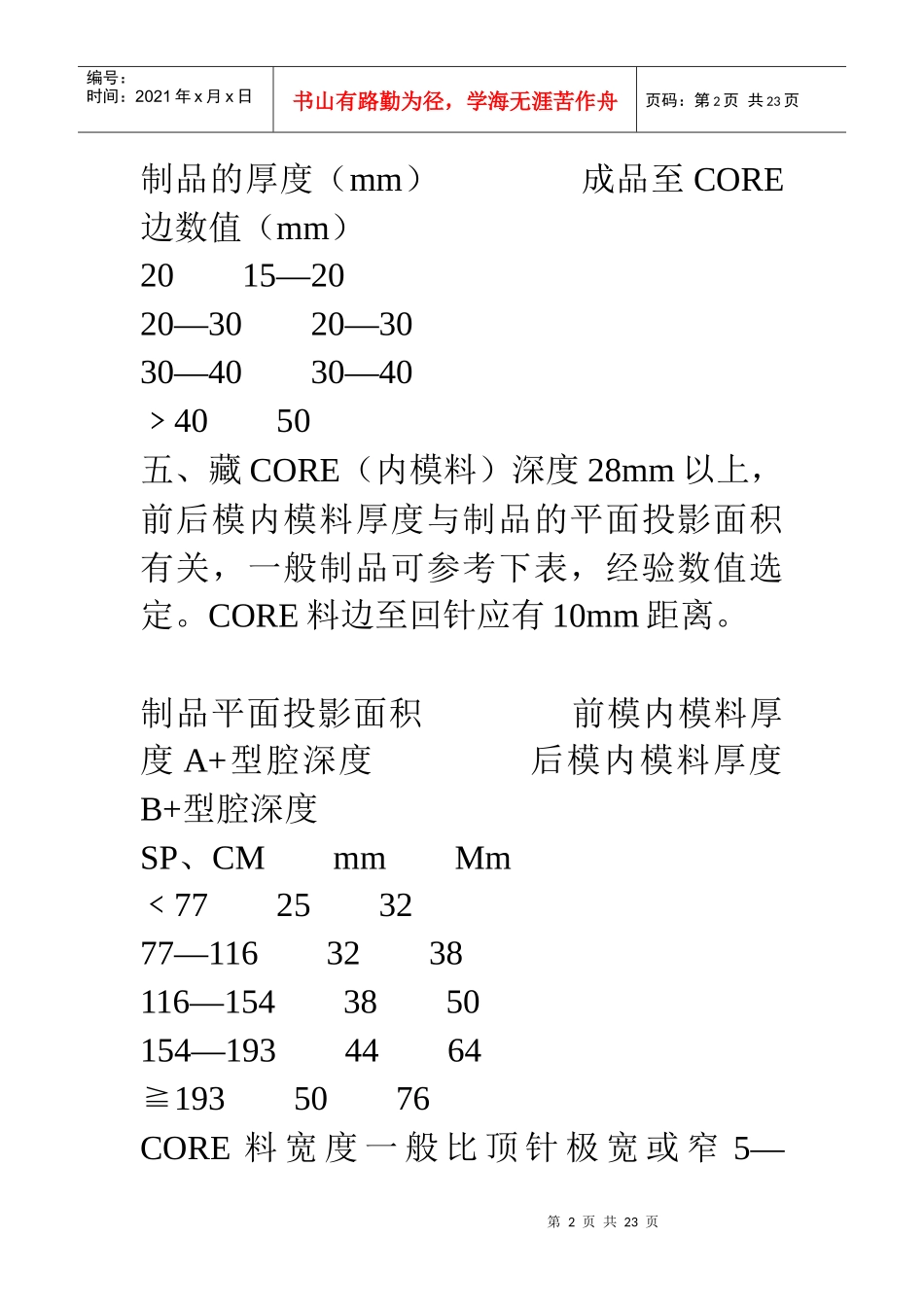

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页绘模具图一、当把成品图调进模图时，成品图必须乘缩水。（模具尺寸=产品尺寸×缩水）必须把成品图MIRROR（镜射）一次，即模圈里的成品图是反像的（成品是完全对称的除外）在前模，应把不属于前模的线条删除在后模，应把不属于后模的线修删除。二、成品在模具里应遵循分中的原则，特别是对称的，成品如果不分中，到工场加工时很可能出错。三、所有枕位之模具，枕位必须避开入水无法避开时要加水口铁。四、成品之间12—20mm（特殊情况下，可以作3mm）当入水为潜水时，应有足够的潜水位置，成品至CORE边15-50mm，成品至CORE的边距与制品的存度有关，一般制品可参考下表经验数值选定。第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页制品的厚度（mm）成品至CORE边数值（mm）2015—2020—3020—3030—4030—404050﹥五、藏CORE（内模料）深度28mm以上，前后模内模料厚度与制品的平面投影面积有关，一般制品可参考下表，经验数值选定。CORE料边至回针应有10mm距离。制品平面投影面积前模内模料厚度A+型腔深度后模内模料厚度B+型腔深度SP、CMmmMm772532﹤77—1163238116—1543850154—19344641935076≧CORE料宽度一般比顶针极宽或窄5—第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页10mm，最低限度成品胶位应在顶针板内不影响落顶针，CORE料边至模胚边一般应有45—80mm六、当在一块内模料上出多个CAVITY时，内模料大小不超过200×200mm。七、模内镶入模框中圆角一般取10mm，如要开精框时则取16mm或更大，铍铜模模内不倒圆角。八、任何一种塑胶入水位置应避免从唧咀直行入型腔。九、镜面透明之啤塑（K料、亚加力、PC等）应注意，冷料井入水流量及入水位置不能直衡（冲），一般作成“S”型缓冲入水，扇形浇品，使成品表面避免产生气级流雲。（15）选模胚的一般原则：当模胚阔度在250mm（包括250mm）以下时，用工字型模胚口型，模胚阔度在250—350mm时，用直力有面板模胚（T型）。模胚阔度在400mm以上并且有行位时用直力有面板模胚T型，没有行位时用直力无第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页面板模胚（H型）有力模胚必须加工W25mm×H20mm码模坑，底面板必须有码模孔（中心距为“7、10、14”，中心“7、10”用￠二分之一牙，中心“14”的用￠八分之五牙，深度19—24mm细水口模胚一律采用I字型模胚。当A板开框深度较深（一般大于60mm）时，可考虑开通框或选用无面板的模架；有行位或较杯的模胚，A板不应用通框，当A板开框深度较深（一般大于60mm）时，可考虑不用面板；方铁的高度，必须能顺利顶出产品，并顶针板离托板间有5—10mm的间隙，不可以当顶针板顶到托板上时，才能顶出产品，所以当产品较高时，要注意加高方铁；模胚A板（B板）要有四条25.4mm×450撬模坑；模板四边都有撬模坑5mm深；顶针底板按模胚大小或高度加垃圾针（支承点）350mm以下为4粒，350mm—550mm为6粒，550mm以上为10粒或按设第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页坟增加或减少。有推板的模胚，一定不可以前模道柱后模导套；前模模板厚度一般等于前模开框深度加25mm—35mm左右，当模胚无面板时，前模模板厚度一般等于前模开框深度加40mm—50mm左右。后模模板厚度一般等于后模开框深度40—50mm左右，（可在模胚资料上查到标准托板厚度，一般是无需用托板；当内模料镶CORE是圆形时，选用有托板的模胚；当有行位或较杯时边钉一定要先入10至15mm到斜导柱才可以顶入滑块内，即当料导柱特别长时，应前模导柱，后模导套。以方便加长导柱；使用顶针板导柱时，必须配置相应的铜质导套中托司，顶针板导柱的直径口，一般与标准模胚的回针直径相同，但也取决于导柱的长度C，其适用范围见下表，导柱的长度以伸入托板或B板10mm为宜。第6页共23页第5页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码...
