第2部分：综合布线用电缆、光缆技术要求（ydVIP免费

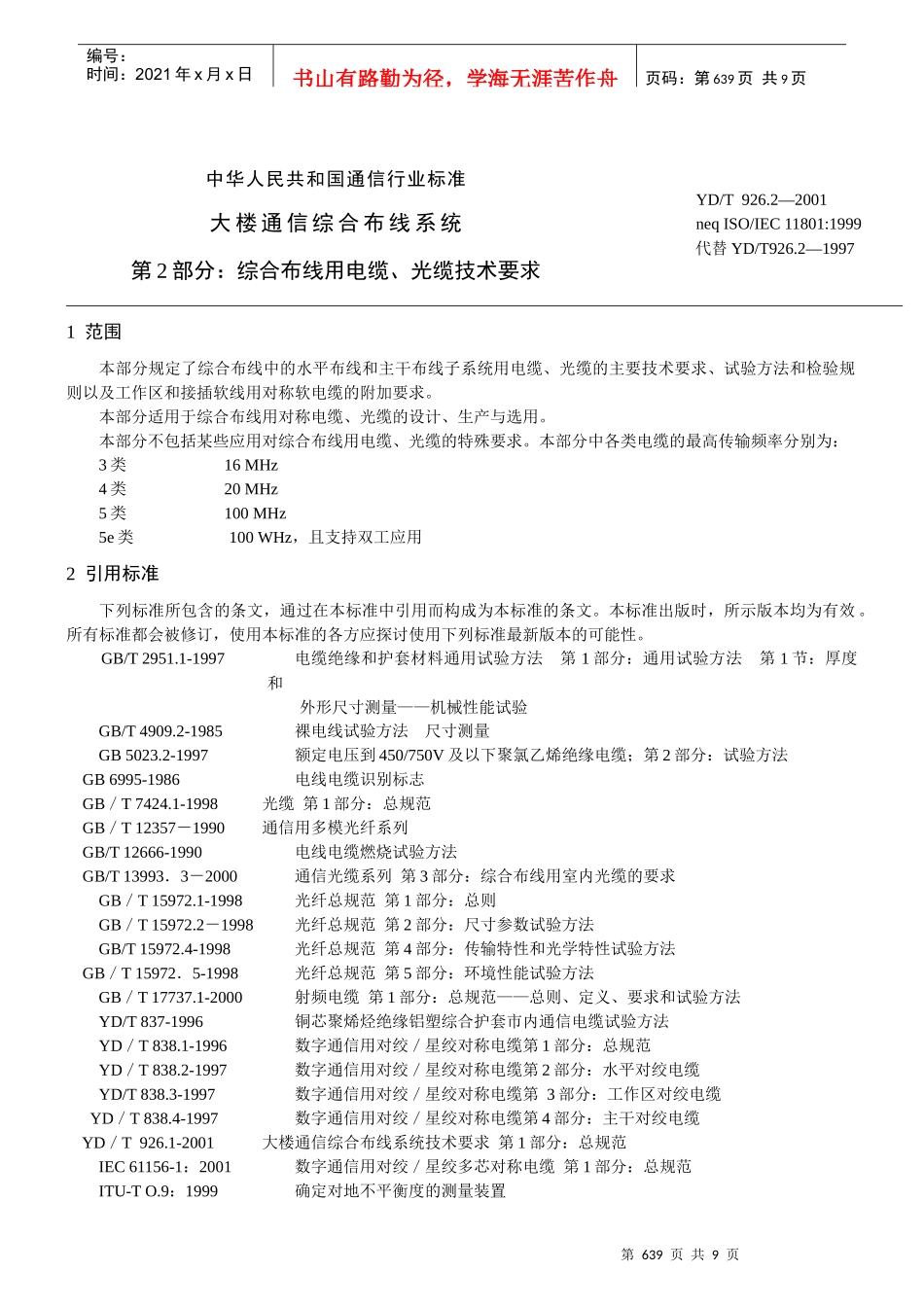

第639页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第639页共9页中华人民共和国通信行业标准大楼通信综合布线系统第2部分：综合布线用电缆、光缆技术要求YD/T926.2—2001neqISO/IEC11801:1999代替YD/T926.2—19971范围本部分规定了综合布线中的水平布线和主干布线子系统用电缆、光缆的主要技术要求、试验方法和检验规则以及工作区和接插软线用对称软电缆的附加要求。本部分适用于综合布线用对称电缆、光缆的设计、生产与选用。本部分不包括某些应用对综合布线用电缆、光缆的特殊要求。本部分中各类电缆的最高传输频率分别为：3类16MHz4类20MHz5类100MHz5e类100WHz，且支持双工应用2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2951.1-1997电缆绝缘和护套材料通用试验方法第1部分：通用试验方法第1节：厚度和外形尺寸测量——机械性能试验GB/T4909.2-1985裸电线试验方法尺寸测量GB5023.2-1997额定电压到450/750V及以下聚氯乙烯绝缘电缆；第2部分：试验方法GB6995-1986电线电缆识别标志GB／T7424.1-1998光缆第1部分：总规范GB／T12357－1990通信用多模光纤系列GB/T12666-1990电线电缆燃烧试验方法GB/T13993．3－2000通信光缆系列第3部分：综合布线用室内光缆的要求GB／T15972.1-1998光纤总规范第1部分：总则GB／T15972.2－1998光纤总规范第2部分：尺寸参数试验方法GB/T15972.4-1998光纤总规范第4部分：传输特性和光学特性试验方法GB／T15972．5-1998光纤总规范第5部分：环境性能试验方法GB／T17737.1-2000射频电缆第1部分：总规范——总则、定义、要求和试验方法YD/T837-1996铜芯聚烯烃绝缘铝塑综合护套市内通信电缆试验方法YD／T838.1-1996数字通信用对绞／星绞对称电缆第1部分：总规范YD／T838.2-1997数字通信用对绞／星绞对称电缆第2部分：水平对绞电缆YD/T838.3-1997数字通信用对绞／星绞对称电缆第3部分：工作区对绞电缆YD／T838.4-1997数字通信用对绞／星绞对称电缆第4部分：主干对绞电缆YD／T926.1-2001大楼通信综合布线系统技术要求第1部分：总规范IEC61156-1：2001数字通信用对绞／星绞多芯对称电缆第1部分：总规范ITU-TO.9：1999确定对地不平衡度的测量装置第640页共9页第639页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第640页共9页3定义本部分的定义见YD／T926.l。4要求本章规定了对称电缆和光缆的主要要求。光电综合缆中的电缆或光缆应分别符合本章有关要求。4.1100Ω对称电缆100Ω对称电缆的主要电气特性和机械物理性能分别见4.1.l和4.1.2。100Ω对称软电缆的电气特性和机械物理性能见附录A（标准的附录）。4.1.1100Ω对称电缆的机械性能100Ω对称电缆的主要机械物理性能应符合表1的规定。表1100Ω对称电缆的主要机械物理性能序号机械物理性能主干电缆水平电缆1.1导体直径1)0.50mm～0.65mm0.40mm～0.65mm1.2绝缘外径2)≤1.4mm≤1.4mm1.3线对导体数221.4线对屏蔽3)不适用可选1.5单位中线对数≥42或41.6电缆线对数≥8≤201.7单位屏蔽3)可选可选1.8电缆屏蔽3)可选可选1.9电缆外径4)≤90mm≤20mm1.10无机械损伤的温度范围5)安装：0℃～+50℃运行：-20℃～+60℃安装：0℃～+50℃运行：-20℃～+60℃1.11安装牵引时的最小弯曲半径6)8d8d1.12安装后的最小弯曲半径6d(暂定)8d(暂定)1.13可承受张力7)(单位N)50S50S1.14燃烧等级见YD/T838.4YD/T838.21.15色谱见YD/T838.4见YD/T838.21.16电缆标记见YD/T838.4见YD/T838.21）导线直径小于0.5mm时，可能与某些型式的接头不兼容。2）当满足所有其他要求时，绝缘外径可以到1.6mm。这种电缆可能与某些型式的接头不兼容。3）如果使用带屏蔽的电缆，连接硬件需要为终端屏蔽专门设计的。4）宜尽量减小电缆外径，以便充分利用管道和配线架。这些参数对毯下电缆不适用。5）在一定条件下（例如：在寒冷季节布线），可能要求具有-30℃低温弯曲性能的电缆。6）d—电缆直径。7）S—电缆中所有铜导体横截面积，单位mm2。4.1.2100Ω对称电缆电气特性测...
