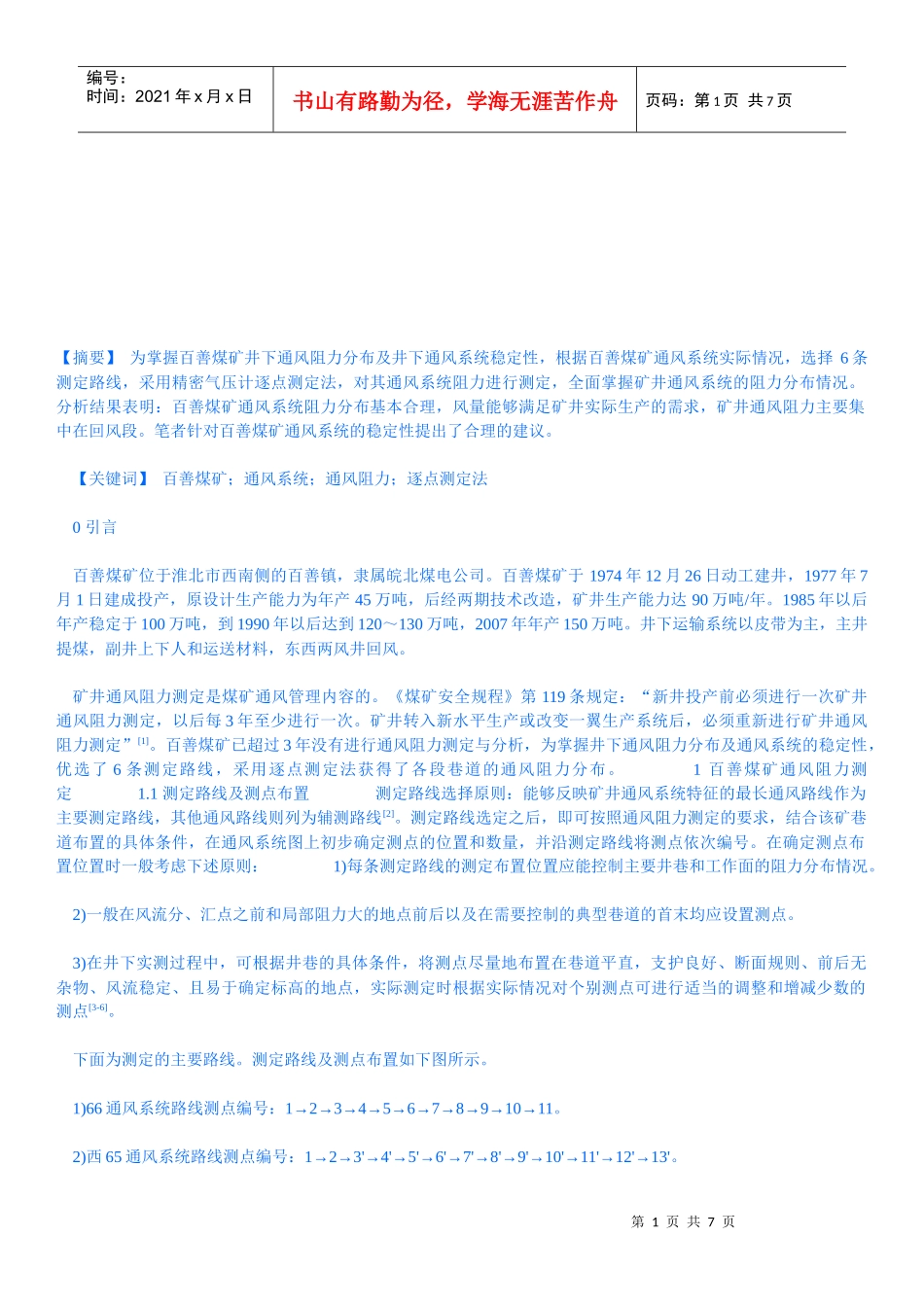

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页【摘要】为掌握百善煤矿井下通风阻力分布及井下通风系统稳定性，根据百善煤矿通风系统实际情况，选择6条测定路线，采用精密气压计逐点测定法，对其通风系统阻力进行测定，全面掌握矿井通风系统的阻力分布情况。分析结果表明：百善煤矿通风系统阻力分布基本合理，风量能够满足矿井实际生产的需求，矿井通风阻力主要集中在回风段。笔者针对百善煤矿通风系统的稳定性提出了合理的建议。【关键词】百善煤矿；通风系统；通风阻力；逐点测定法0引言百善煤矿位于淮北市西南侧的百善镇，隶属皖北煤电公司。百善煤矿于1974年12月26日动工建井，1977年7月1日建成投产，原设计生产能力为年产45万吨，后经两期技术改造，矿井生产能力达90万吨/年。1985年以后年产稳定于100万吨，到1990年以后达到120～130万吨，2007年年产150万吨。井下运输系统以皮带为主，主井提煤，副井上下人和运送材料，东西两风井回风。矿井通风阻力测定是煤矿通风管理内容的。《煤矿安全规程》第119条规定：“新井投产前必须进行一次矿井通风阻力测定，以后每3年至少进行一次。矿井转入新水平生产或改变一翼生产系统后，必须重新进行矿井通风阻力测定”[1]。百善煤矿已超过3年没有进行通风阻力测定与分析，为掌握井下通风阻力分布及通风系统的稳定性，优选了6条测定路线，采用逐点测定法获得了各段巷道的通风阻力分布。1百善煤矿通风阻力测定1.1测定路线及测点布置测定路线选择原则：能够反映矿井通风系统特征的最长通风路线作为主要测定路线，其他通风路线则列为辅测路线[2]。测定路线选定之后，即可按照通风阻力测定的要求，结合该矿巷道布置的具体条件，在通风系统图上初步确定测点的位置和数量，并沿测定路线将测点依次编号。在确定测点布置位置时一般考虑下述原则：1)每条测定路线的测定布置位置应能控制主要井巷和工作面的阻力分布情况。2)一般在风流分、汇点之前和局部阻力大的地点前后以及在需要控制的典型巷道的首末均应设置测点。3)在井下实测过程中，可根据井巷的具体条件，将测点尽量地布置在巷道平直，支护良好、断面规则、前后无杂物、风流稳定、且易于确定标高的地点，实际测定时根据实际情况对个别测点可进行适当的调整和增减少数的测点[3-6]。下面为测定的主要路线。测定路线及测点布置如下图所示。1)66通风系统路线测点编号：1→2→3→4→5→6→7→8→9→10→11。2)西65通风系统路线测点编号：1→2→3'→4'→5'→6'→7'→8'→9'→10'→11'→12'→13'。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页3)612通风系统东风井路线测点编号：1→2→3"→4"→5"→6"→7"→8"→9"→10"→11"→12"→13"→14"。4)65通风系统路线测点编号：1→2→14→12→9→10→11。5)东一通风系统路线测点编号：1→2→19"→17"→16"→15"→12"→13"→14"。6)612东风井路线测点编号：1→2→3→3"→4"→5"→6"→7"→8"→9"→7→8→9→10→11。1.2测定参数及测定方法测定的参数主要有：绝对静压；干、湿温度；大气压力；巷道断面、风速；测点标高；测点间巷道长度。百善矿通风系统复杂、范围大，每条测定路线的测定时间较长，因此，应充分考虑大气压变化的影响，此次测定采用精密气压计逐点测定法，测定步骤是：①将一台BJ－1型精密气压计放置在地面井口附近作为基点，监视地面气压变化情况；②另外4台气压计沿测定路线按选定的测点依次进行测定；③在各测点测定风流压力的同时应测量巷道的风速、断面尺寸、气象条件等。测定仪器如表1所示。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页1.3主要计算参数1.3.1大气物理参数在矿井通风范围内，空气密度按下式计算：式中，ρ——空气密度，kg/m3；P——测点大气压力，kPa；t——空气温度，℃；φ——测点相对湿度，%；Psat——水蒸气饱和蒸汽压，kPa。1.3.2井巷参数用皮尺测量出各测点的巷道参数，然后按巷道形状为梯形、半圆拱、三心拱等用公式计算出巷道的净断面及周长[5]。1.3.3测点风速、风量按预...
