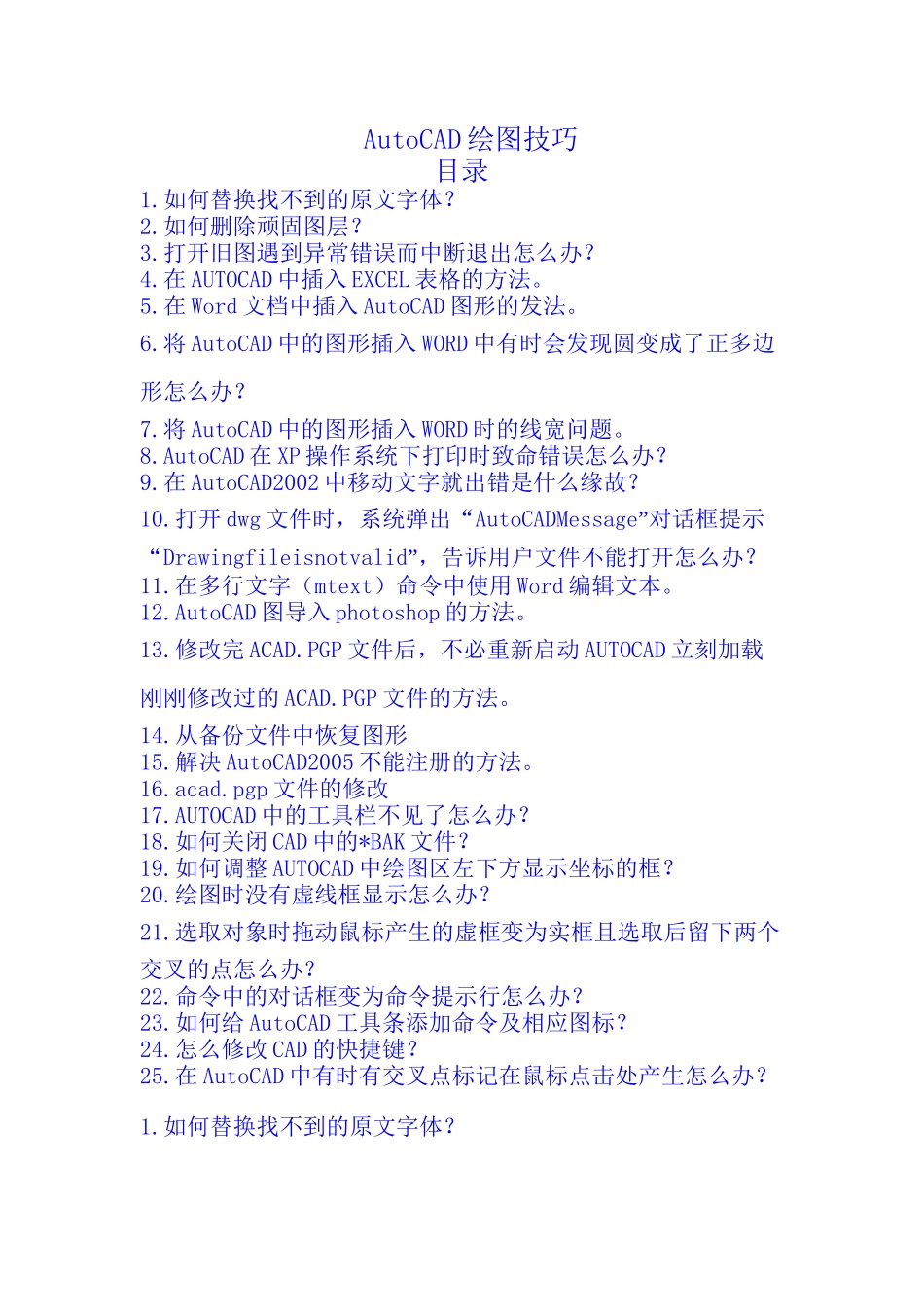

AutoCAD绘图技巧目录1.如何替换找不到的原文字体？2.如何删除顽固图层？3.打开旧图遇到异常错误而中断退出怎么办？4.在AUTOCAD中插入EXCEL表格的方法。5.在Word文档中插入AutoCAD图形的发法。6.将AutoCAD中的图形插入WORD中有时会发现圆变成了正多边形怎么办？7.将AutoCAD中的图形插入WORD时的线宽问题。8.AutoCAD在XP操作系统下打印时致命错误怎么办？9.在AutoCAD2002中移动文字就出错是什么缘故？10.打开dwg文件时，系统弹出“AutoCADMessage”对话框提示“Drawingfileisnotvalid”，告诉用户文件不能打开怎么办？11.在多行文字（mtext）命令中使用Word编辑文本。12.AutoCAD图导入photoshop的方法。13.修改完ACAD.PGP文件后，不必重新启动AUTOCAD立刻加载刚刚修改过的ACAD.PGP文件的方法。14.从备份文件中恢复图形15.解决AutoCAD2005不能注册的方法。16.acad.pgp文件的修改17.AUTOCAD中的工具栏不见了怎么办？18.如何关闭CAD中的*BAK文件？19.如何调整AUTOCAD中绘图区左下方显示坐标的框？20.绘图时没有虚线框显示怎么办？21.选取对象时拖动鼠标产生的虚框变为实框且选取后留下两个交叉的点怎么办？22.命令中的对话框变为命令提示行怎么办？23.如何给AutoCAD工具条添加命令及相应图标？24.怎么修改CAD的快捷键？25.在AutoCAD中有时有交叉点标记在鼠标点击处产生怎么办？1.如何替换找不到的原文字体？复制要替换的字库为将被替换的字库名，如：打开一幅图，提示未找到字体jd，你想用hztxt.shx替换它，那么你可以去找AutoCAD字体文件夹(font)把里面的hztxt.shx复制一份，重新命名为jd.shx,然后在把XX.shx放到font里面，在重新打开此图就可以了。以后如果你打开的图包含jd这样你机子里没有的字体，就再也不会不停的要你找字体替换了。2.如何删除顽固图层？方法1：将无用的图层关闭，全选，COPY粘贴至一新文件中，那些无用的图层就不会贴过来。如果曾经在这个不要的图层中定义过块,又在另一图层中插入了这个块,那么这个不要的图层是不能用这种方法删除的。方法2：选择需要留下的图形，然后选择文件菜单->输出->块文件，这样的块文件就是选中部分的图形了，如果这些图形中没有指定的层，这些层也不会被保存在新的图块图形中。方法3：打开一个CAD文件，把要删的层先关闭，在图面上只留下你需要的可见图形，点文件-另存为，确定文件名，在文件类型栏选*.DXF格式，在弹出的对话窗口中点工具-选项-DXF选项，再在选择对象处打钩，点确定，接着点保存，就可选择保存对象了，把可见或要用的图形选上就可以确定保存了，完成后退出这个刚保存的文件，再打开来看看，你会发现你不想要的图层不见了。方法4：用命令laytrans，可将需删除的图层影射为0层即可，这个方法可以删除具有实体对象或被其它块嵌套定义的图层。3.打开旧图遇到异常错误而中断退出怎么办？新建一个图形文件，而把旧图以图块形式插入即可。4.在AUTOCAD中插入EXCEL表格的方法。复制EXCEL中的内容，然后在CAD中点编辑（EDIT）--选择性粘贴（PASTESPECIAL）--AutoCAD图元--确定--选择插入点—插入后炸开即可。5.在Word文档中插入AutoCAD图形的发法。可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。须注意的是，由于AutoCAD默认背景颜色为黑色，而Word背景颜色为白色，首先应将AutoCAD图形背景颜色改成白色（工具-选项-显示-颜色）。另外，AutoCAD图形插入Word文档后，往往空边过大，效果不理想，可以利用Word图片工具栏上的裁剪功能进行修整，空边过大问题即可解决。6.将AutoCAD中的图形插入WORD中有时会发现圆变成了正多边形怎么办？用VIEWRES命令，将它设得大一些，可改变图形质量。7.将AutoCAD中的图形插入WORD时的线宽问题。当需要细线时，请使用小于等于0.25的线宽；当需要粗线时，设置大于0.25的线宽（大于0.25的线在Word里面打印时，打印出来的宽度大于0.5mm）。注意：必须在CAD里面激活线宽显示，如果从Word里面双击编辑过图片，请重新检查激活线宽。当需要的线宽在0.25--0.5之间时，请使用多段线设置宽度。8.AutoCAD在XP操作系统下打印时致命错误怎么办？这跟AutoCAD2002及以上版本使用打印戳记有关。在2000版时...
