浅谈道路工程水泥混凝土外加剂施工技术研究VIP免费

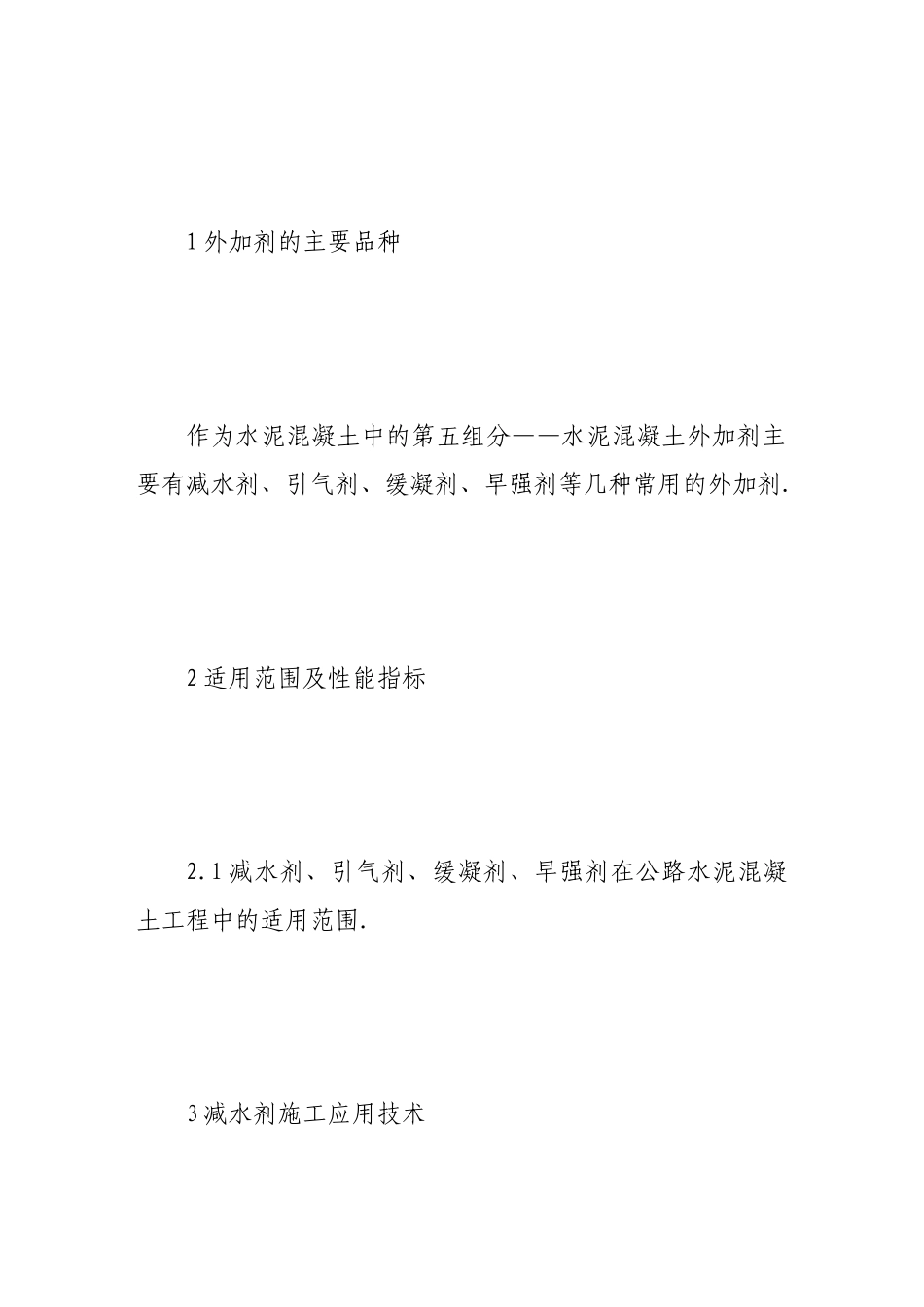

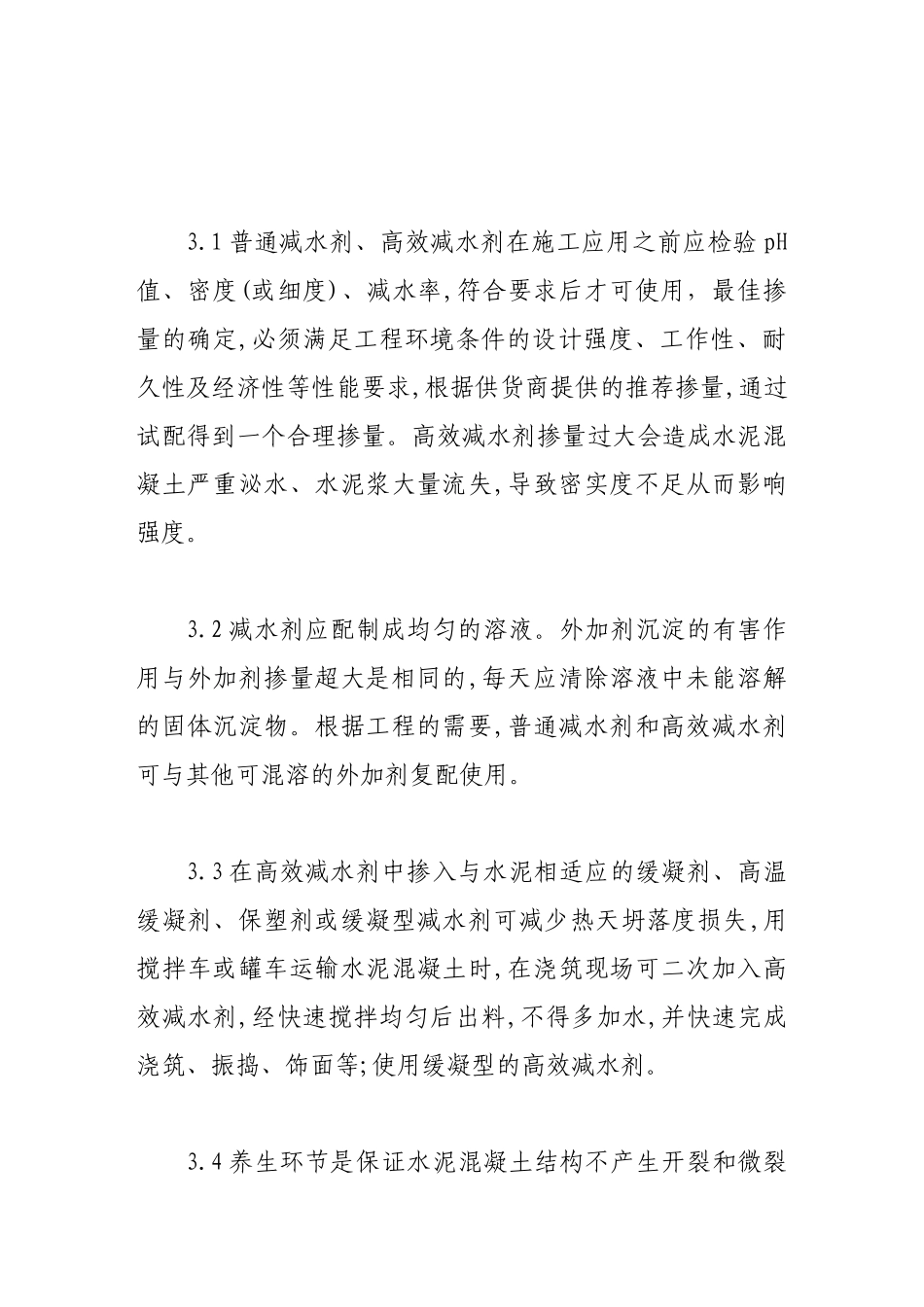

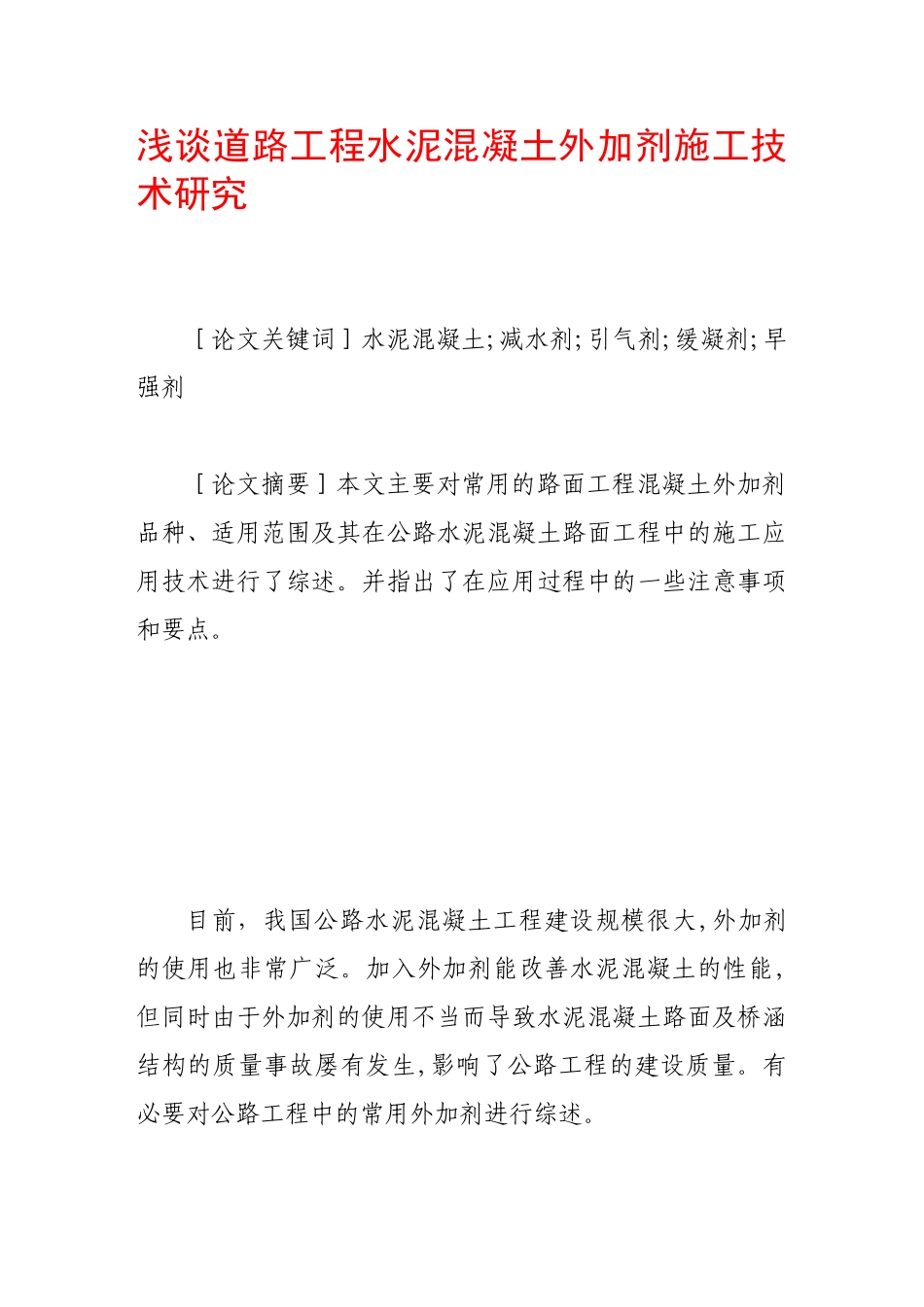

浅谈道路工程水泥混凝土外加剂施工技术研究［论文关键词］水泥混凝土;减水剂;引气剂;缓凝剂;早强剂［论文摘要］本文主要对常用的路面工程混凝土外加剂品种、适用范围及其在公路水泥混凝土路面工程中的施工应用技术进行了综述。并指出了在应用过程中的一些注意事项和要点。目前，我国公路水泥混凝土工程建设规模很大,外加剂的使用也非常广泛。加入外加剂能改善水泥混凝土的性能,但同时由于外加剂的使用不当而导致水泥混凝土路面及桥涵结构的质量事故屡有发生,影响了公路工程的建设质量。有必要对公路工程中的常用外加剂进行综述。1外加剂的主要品种作为水泥混凝土中的第五组分——水泥混凝土外加剂主要有减水剂、引气剂、缓凝剂、早强剂等几种常用的外加剂.2适用范围及性能指标2.1减水剂、引气剂、缓凝剂、早强剂在公路水泥混凝土工程中的适用范围.3减水剂施工应用技术3.1普通减水剂、高效减水剂在施工应用之前应检验pH值、密度(或细度)、减水率,符合要求后才可使用，最佳掺量的确定,必须满足工程环境条件的设计强度、工作性、耐久性及经济性等性能要求,根据供货商提供的推荐掺量,通过试配得到一个合理掺量。高效减水剂掺量过大会造成水泥混凝土严重泌水、水泥浆大量流失,导致密实度不足从而影响强度。3.2减水剂应配制成均匀的溶液。外加剂沉淀的有害作用与外加剂掺量超大是相同的,每天应清除溶液中未能溶解的固体沉淀物。根据工程的需要,普通减水剂和高效减水剂可与其他可混溶的外加剂复配使用。3.3在高效减水剂中掺入与水泥相适应的缓凝剂、高温缓凝剂、保塑剂或缓凝型减水剂可减少热天坍落度损失,用搅拌车或罐车运输水泥混凝土时,在浇筑现场可二次加入高效减水剂,经快速搅拌均匀后出料,不得多加水,并快速完成浇筑、振捣、饰面等;使用缓凝型的高效减水剂。3.4养生环节是保证水泥混凝土结构不产生开裂和微裂缝的关键环节,因此,掺普通减水剂、高效减水剂的公路工程水泥混凝土结构,应加强并尽早进行保温保湿养生。掺普通减水剂的水泥混凝土构件不适宜用于蒸养;掺缓凝型减水剂的水泥混凝土构件必须保证静停一段时间后,使水泥混凝土形成一定的结构强度才可蒸养。掺高效减水剂的水泥混凝土可用蒸养养护。4引气剂施工应用技术4.1引气剂应选用表面张力降低值大、水泥稀浆中起泡容量多而细密、泡沫稳定时间长、不溶残渣少的产品。由于在水泥稀浆中的气泡特性与水泥混凝土中的比较相近，所以摇泡试验宜在水泥稀浆中进行。4.2使用引气剂可以有效提高水泥混凝土的弯拉强度及抗拉强度,减少干缩和温度收缩变形量,改善结构抗裂性,也提高了水泥混凝土的抗渗性。4.3对于负温水泥混凝土施工时改善早期抗冻性措施可以从2个方面来解决:一是加快早期水泥水化,使水泥混凝土尽快达到早期临界强度,可使用早强剂、减水剂、防冻剂;二是掺入引气剂,缓解冻胀所产生的压力。据经验来看,冬季日平均气温低于-5℃或极限最低气温低于-10℃地区施工的公路水泥混凝土及钢筋混凝土结构和构件,宜掺用引气剂或引气型减水剂、引气型高效减水剂、引气型(早强、防冻)高效减水剂。4.4引气剂、引气型减水剂、引气型高效减水剂可根据公路工程要求及环境气温与(高温)缓凝剂、早强剂、防冻剂等复合使用,配制溶液时,如产生絮凝或沉淀现象,不得混溶,应分别配制溶液,并分别加入搅拌机内。当原材料、配合比、搅拌时间、运输距离、气温等条件变化时,应微调引气剂、引气型减水剂、引气型高效减水剂和引气缓凝型高效减水剂的掺量,保证水泥混凝土结构含气量基本不变化。4.5新拌水泥混凝土的含气量,应在搅拌机口取样进行现场检测,并应考虑在运输和振捣过程中的损失。5缓凝剂施工应用技术5.1热天施工、连续浇筑、泵送等特殊机械工艺下的施工中必须使用缓凝型外加剂,在施工前应检验与所用水泥在该气温下的适应性,优选其适用品种。当水泥品种、强度、等级、生产厂变动或水泥混凝土性能出现变化时,应重新检验缓凝剂对水泥的适应性。5.2缓凝型外加剂的最佳掺量应根据施工要求的水泥混凝土凝结时间、气温、强度等通过试验确定。施工中,当气温变化、运距和运输时间变动时,可微调其掺量,应始终保持拌和物具备良好的施工可操作性,并能达到密实度及外...
