落地悬挑脚手架施工方案(DOC47页)VIP免费

落地悬挑脚手架施工方案(DOC47页)_第1页
1/46
落地悬挑脚手架施工方案(DOC47页)_第2页
2/46
落地悬挑脚手架施工方案(DOC47页)_第3页
3/46

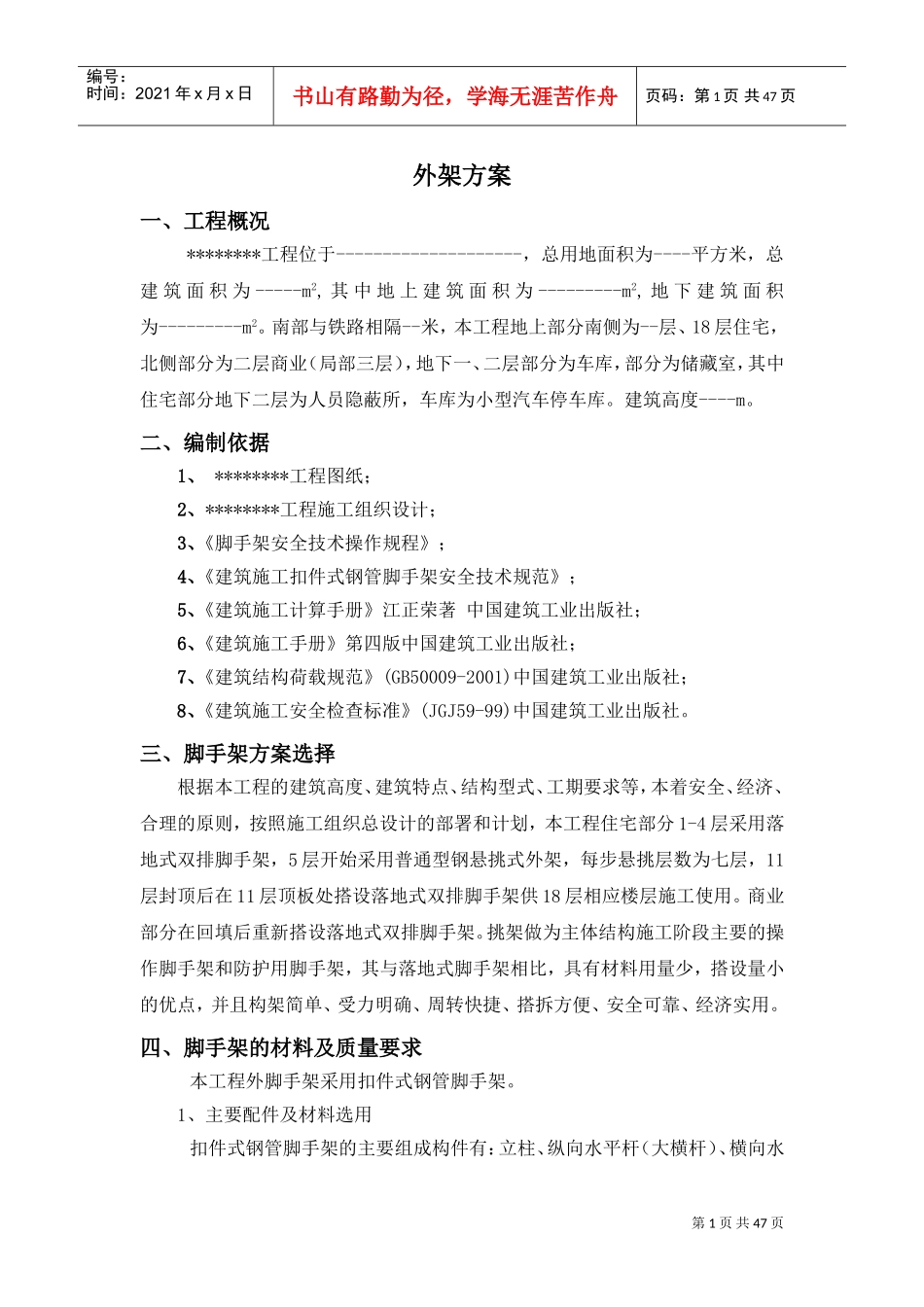

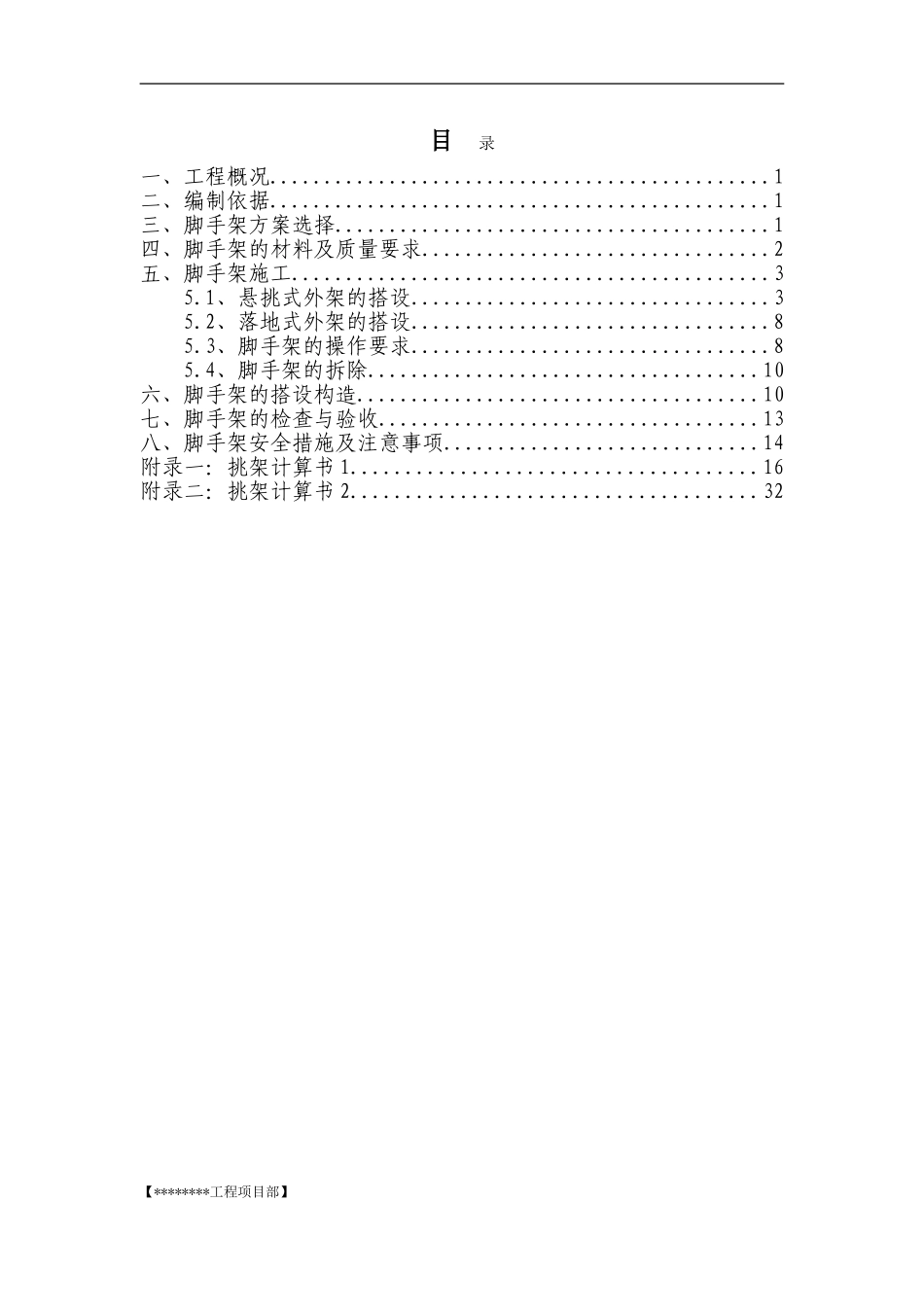

目录一、工程概况..............................................1二、编制依据..............................................1三、脚手架方案选择........................................1四、脚手架的材料及质量要求................................2五、脚手架施工............................................35.1、悬挑式外架的搭设.................................35.2、落地式外架的搭设.................................85.3、脚手架的操作要求.................................85.4、脚手架的拆除....................................10六、脚手架的搭设构造.....................................10七、脚手架的检查与验收...................................13八、脚手架安全措施及注意事项.............................14附录一:挑架计算书1.....................................16附录二:挑架计算书2.....................................32【********工程项目部】第1页共47页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共47页外架方案一、工程概况********工程位于--------------------,总用地面积为----平方米,总建筑面积为-----m2,其中地上建筑面积为---------m2,地下建筑面积为---------m2。南部与铁路相隔--米,本工程地上部分南侧为--层、18层住宅,北侧部分为二层商业(局部三层),地下一、二层部分为车库,部分为储藏室,其中住宅部分地下二层为人员隐蔽所,车库为小型汽车停车库。建筑高度----m。二、编制依据1、********工程图纸;2、********工程施工组织设计;3、《脚手架安全技术操作规程》;4、《建筑施工扣件式钢管脚手架安全技术规范》;5、《建筑施工计算手册》江正荣著中国建筑工业出版社;6、《建筑施工手册》第四版中国建筑工业出版社;7、《建筑结构荷载规范》(GB50009-2001)中国建筑工业出版社;8、《建筑施工安全检查标准》(JGJ59-99)中国建筑工业出版社。三、脚手架方案选择根据本工程的建筑高度、建筑特点、结构型式、工期要求等,本着安全、经济、合理的原则,按照施工组织总设计的部署和计划,本工程住宅部分1-4层采用落地式双排脚手架,5层开始采用普通型钢悬挑式外架,每步悬挑层数为七层,11层封顶后在11层顶板处搭设落地式双排脚手架供18层相应楼层施工使用。商业部分在回填后重新搭设落地式双排脚手架。挑架做为主体结构施工阶段主要的操作脚手架和防护用脚手架,其与落地式脚手架相比,具有材料用量少,搭设量小的优点,并且构架简单、受力明确、周转快捷、搭拆方便、安全可靠、经济实用。四、脚手架的材料及质量要求本工程外脚手架采用扣件式钢管脚手架。1、主要配件及材料选用扣件式钢管脚手架的主要组成构件有:立柱、纵向水平杆(大横杆)、横向水第2页共47页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共47页平杆(小横杆)、扣件、脚手板、剪刀撑(十字撑)、横向支撑(横向斜拉杆)、连墙件、纵向扫地杆,横向扫地杆。悬挑式外脚手架部分:16号工字钢、钢材强度等级为Q235,6×19φ16钢丝绳,直径22的Ⅰ级钢。2、材料质量要求(1)、钢管:采用外径Φ48mm,壁厚3.5mm的钢管。钢管端部切口平整,严禁使用有严重锈蚀、弯曲、压扁或裂纹的钢管。(2)、用于立杆、大横杆、剪刀撑和斜杆的钢管长度应为4~6m,其重量不超过25kg。(3)、钢管材质宜使用力学性能适中的Q235钢,其材质应符合《碳素结构钢》(GB700-88)的相应规定。(4)、扣件:本工程脚手架扣件共采用三种:十字扣件、旋转扣件和对接扣件。(5)、应使用与钢管管径相匹配的扣件,以保证二者的贴合面紧密严实,扣紧时接触良好,保证扣件与钢管间的摩擦力。(6)、严禁使用有脆裂变形、滑丝、锈蚀等的扣件,禁止使用未经检验或加工不合格的扣件。(7)、扣件的活动部分应能灵活转动,旋转扣件的两旋转面间隙小于1mm。(8)、扣件质量应符合建设部的行业标准JGJ-85的标准要求。(9)、脚手板:采用木脚手板。(10)、木脚手板应采用材质为不低于国家II等材标准的杉木或松木板,其板厚度不小于...
