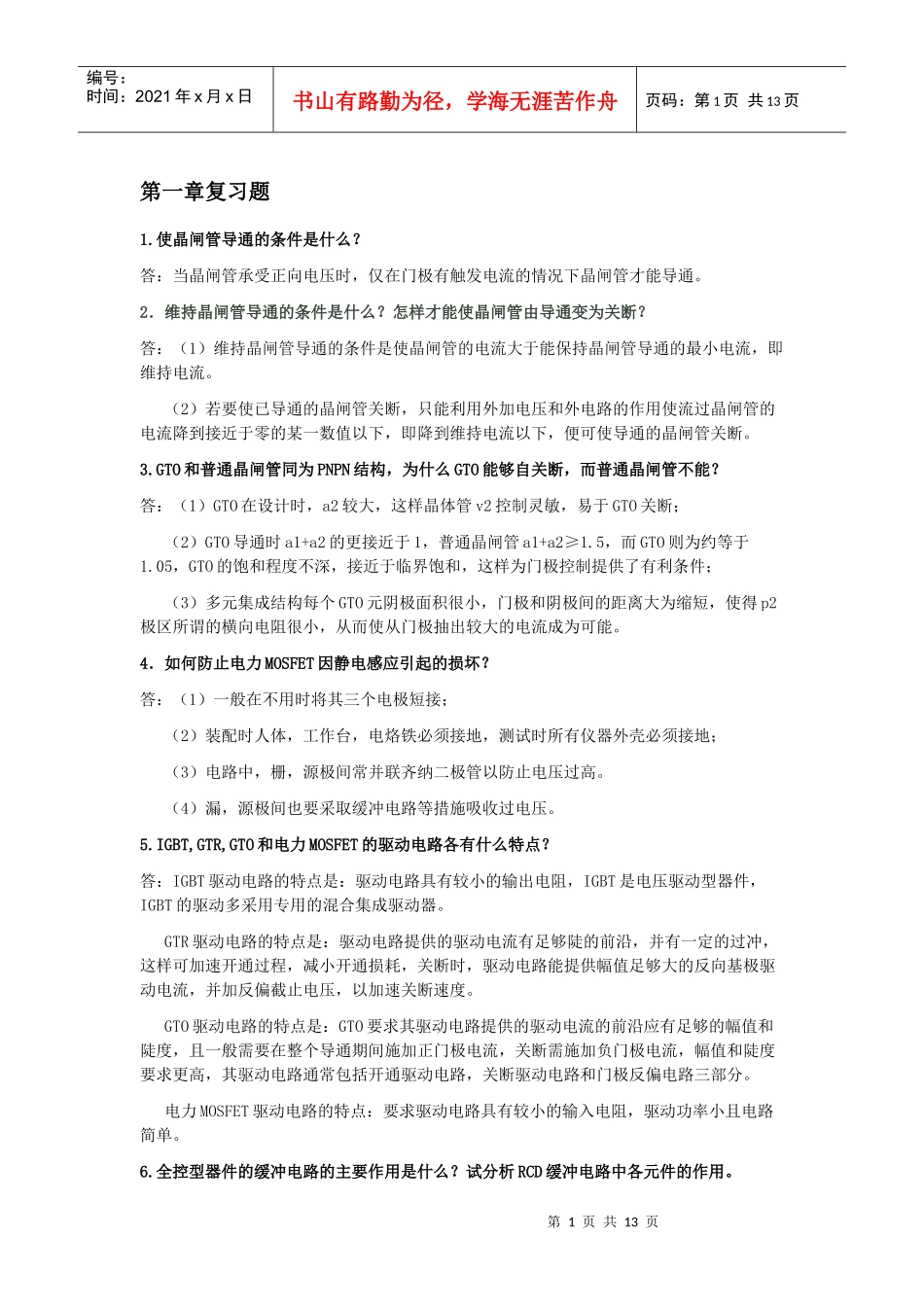

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页第一章复习题1.使晶闸管导通的条件是什么？答：当晶闸管承受正向电压时，仅在门极有触发电流的情况下晶闸管才能导通。2．维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：（1）维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。（2）若要使已导通的晶闸管关断，只能利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。3.GTO和普通晶闸管同为PNPN结构，为什么GTO能够自关断，而普通晶闸管不能？答：（1）GTO在设计时，a2较大，这样晶体管v2控制灵敏，易于GTO关断；（2）GTO导通时a1+a2的更接近于1，普通晶闸管a1+a2≥1.5，而GTO则为约等于1.05，GTO的饱和程度不深，接近于临界饱和，这样为门极控制提供了有利条件；（3）多元集成结构每个GTO元阴极面积很小，门极和阴极间的距离大为缩短，使得p2极区所谓的横向电阻很小，从而使从门极抽出较大的电流成为可能。4．如何防止电力MOSFET因静电感应引起的损坏？答：（1）一般在不用时将其三个电极短接；（2）装配时人体，工作台，电烙铁必须接地，测试时所有仪器外壳必须接地；（3）电路中，栅，源极间常并联齐纳二极管以防止电压过高。（4）漏，源极间也要采取缓冲电路等措施吸收过电压。5.IGBT,GTR,GTO和电力MOSFET的驱动电路各有什么特点？答：IGBT驱动电路的特点是：驱动电路具有较小的输出电阻，IGBT是电压驱动型器件，IGBT的驱动多采用专用的混合集成驱动器。GTR驱动电路的特点是：驱动电路提供的驱动电流有足够陡的前沿，并有一定的过冲，这样可加速开通过程，减小开通损耗，关断时，驱动电路能提供幅值足够大的反向基极驱动电流，并加反偏截止电压，以加速关断速度。GTO驱动电路的特点是：GTO要求其驱动电路提供的驱动电流的前沿应有足够的幅值和陡度，且一般需要在整个导通期间施加正门极电流，关断需施加负门极电流，幅值和陡度要求更高，其驱动电路通常包括开通驱动电路，关断驱动电路和门极反偏电路三部分。电力MOSFET驱动电路的特点：要求驱动电路具有较小的输入电阻，驱动功率小且电路简单。6.全控型器件的缓冲电路的主要作用是什么？试分析RCD缓冲电路中各元件的作用。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页答：全控型器件缓冲电路的主要作用是抑制器件的内因过电压，du/dt或过电流和di/dt，减小器件的开关损耗。RCD缓冲电路中，各元件的作用是：开通时，Cs经Rs放电，Rs起到限制放电电流的作用；关断时，负载电流经VDs从Cs分流，使du/dt减小，抑制过电压。7.试说明IGBT,GTR,GTO和电力MOSFET各自的优缺点。（第7题答案）1、请在正确的空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET和GTR的复合管。2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。4、在电力晶闸管电路中，常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、过电流继电器。（写出四种即可）5、晶闸管是硅晶体闸流管的简称，常用的有普通晶闸管与门极可断晶闸管。6、电力电子器件一般都工作在开关状态。第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页7、为了保证晶闸管可靠与迅速地关断，通常在管子阳极电压降为0之后，加一段时间反向电压。8、选用晶闸管的额定电压值应比实际工作时的最大电压大2-3倍，使其有一定的电压裕量。9、选用晶闸管的额定电流时，根据实际最大电流计算后至少还要乘以1.5-2倍。10、在螺栓式晶闸管上有螺栓的一端是阳极。11、普通晶闸管的图形符号是：三个电极分别是阳极A阴极K和门极G晶闸管的导通条件是承受正向电压，仅在门极有触发电流的情况下，关断条件利用外加...
