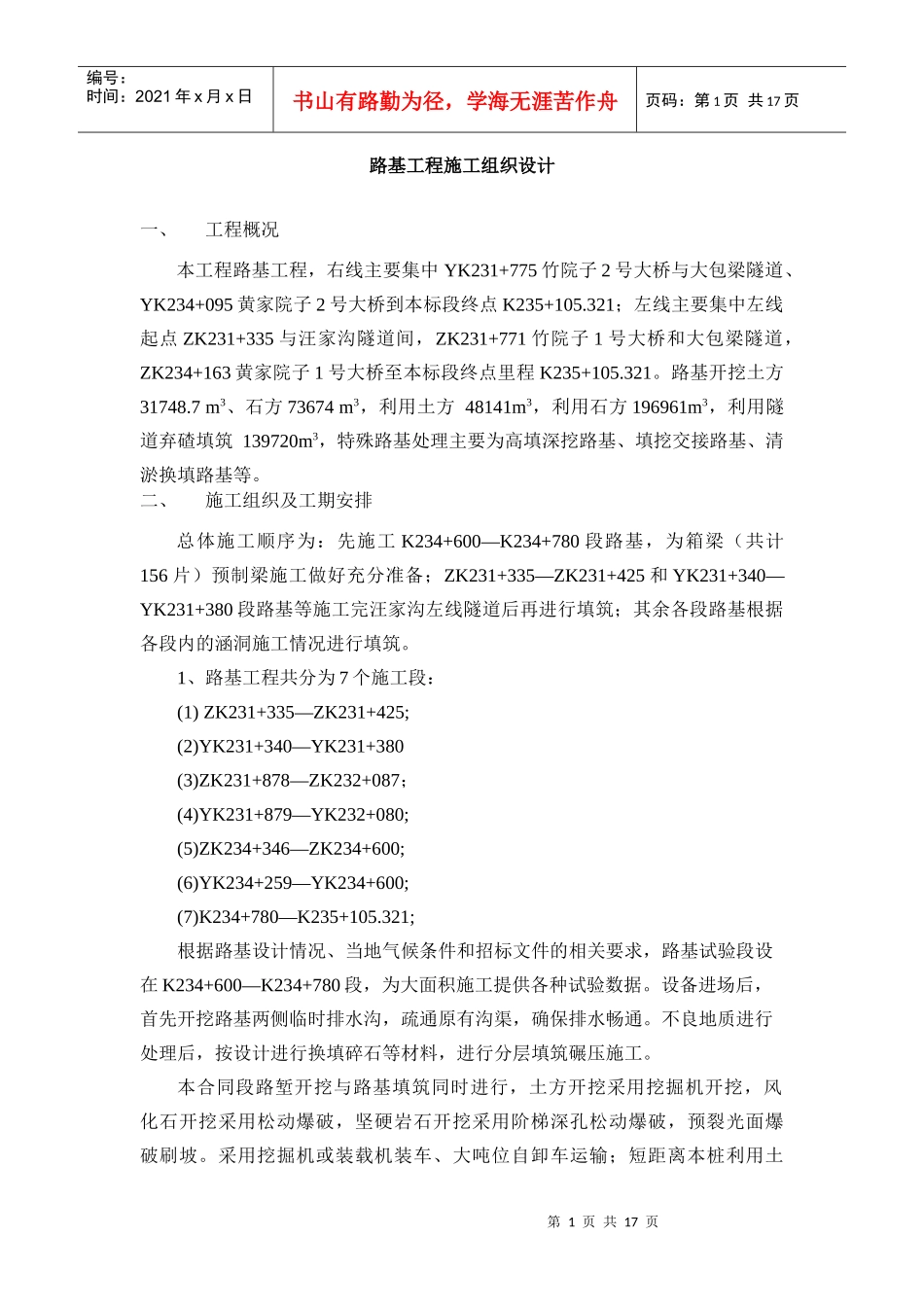

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页路基工程施工组织设计一、工程概况本工程路基工程，右线主要集中YK231+775竹院子2号大桥与大包梁隧道、YK234+095黄家院子2号大桥到本标段终点K235+105.321；左线主要集中左线起点ZK231+335与汪家沟隧道间，ZK231+771竹院子1号大桥和大包梁隧道，ZK234+163黄家院子1号大桥至本标段终点里程K235+105.321。路基开挖土方31748.7m3、石方73674m3，利用土方48141m3，利用石方196961m3，利用隧道弃碴填筑139720m3，特殊路基处理主要为高填深挖路基、填挖交接路基、清淤换填路基等。二、施工组织及工期安排总体施工顺序为：先施工K234+600—K234+780段路基，为箱梁（共计156片）预制梁施工做好充分准备；ZK231+335—ZK231+425和YK231+340—YK231+380段路基等施工完汪家沟左线隧道后再进行填筑；其余各段路基根据各段内的涵洞施工情况进行填筑。1、路基工程共分为7个施工段：(1)ZK231+335—ZK231+425;(2)YK231+340—YK231+380(3)ZK231+878—ZK232+087；(4)YK231+879—YK232+080;(5)ZK234+346—ZK234+600;(6)YK234+259—YK234+600;(7)K234+780—K235+105.321;根据路基设计情况、当地气候条件和招标文件的相关要求，路基试验段设在K234+600—K234+780段，为大面积施工提供各种试验数据。设备进场后，首先开挖路基两侧临时排水沟，疏通原有沟渠，确保排水畅通。不良地质进行处理后，按设计进行换填碎石等材料，进行分层填筑碾压施工。本合同段路堑开挖与路基填筑同时进行，土方开挖采用挖掘机开挖，风化石开挖采用松动爆破，坚硬岩石开挖采用阶梯深孔松动爆破，预裂光面爆破刷坡。采用挖掘机或装载机装车、大吨位自卸车运输；短距离本桩利用土第2页共17页第1页共17页机械装运测量放线测量放线边坡修整下一层施工施作坡面防护编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页方采用推土机进行作业。路基在填筑前，先做试验段，以确定压实参数，填筑采用“三阶段、四区段、八流程”施工工艺，推土机进行摊铺、初平，平地机精平，压路机碾压。及时进行路基防护及排水工程施工，防护和排水工程与路基施工交叉进行，协调安排。高边坡防护采用分层开挖、分层防护的方法施工，路基排水采用机械配合人工挖沟，人工砌筑施工。三、施工方案及方法1、施工准备施工前，首先对设计文件进行现场调查与核对，恢复线路中线，复核横断面；并调查挖方地段在自然状态下的稳定状况，分析施工期间边坡的稳定性，发现问题及时加固处理。进场后及时清理现场，修建截排水沟，做好排水系统设计。2、试验段路基施工路基施工前，选取不少于100米路基作为填方路基试验段。通过现场填筑压实工艺试验，确定最适宜的碾压机械、最有效的填层厚度、最经济的压实遍数、最佳含水量，确定最佳施工控制方法。确定这些参数作为实施科学填筑压实工艺的依据。3、路基开挖施工A、土方开挖施工(1)土方开挖施工顺序测量放线→设置截水沟→挖掘机开挖→挖掘机、装载机装料→自卸车运输→人工整修边坡→施作坡面防护。施工顺序如下图所示：第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页(2)土方开挖施工方法在短而浅的地段，用全断面开挖，路堑较深时采用横向分台阶法进行开挖。对于旁山路堑采用纵向台阶法施工，对于平缓横坡地段较长较深的路堑采用纵向分段分层法开挖，每层先挖出一通道，然后开挖两侧，使各层有独立的出土道路和临时排水设施。土方开挖采用分层开挖，自上而下逐层进行，预留保护层，人工控制挂线刷坡。土方挖运采用履带式挖掘机挖装、重载自卸车运输，短距离的土方用推土机施工。开挖前做好堑顶截排水系统，保证边坡稳定。B、石方开挖施工(1)石方开挖施工顺序爆破开挖石方按以下程序进行：施工区管线建筑物调查→测量放线→设置截水沟→炮位设计与审批→配备专业施爆人员→清除覆盖层→布孔钻眼→爆破器材检查与试验→炮孔检查与废碴清理→装药及引爆器材→炮孔堵塞→布置安全岗和撤离影响区内人畜分层通道纵挖法第一层通道第二层通道AA36A-A剖面101187第...
