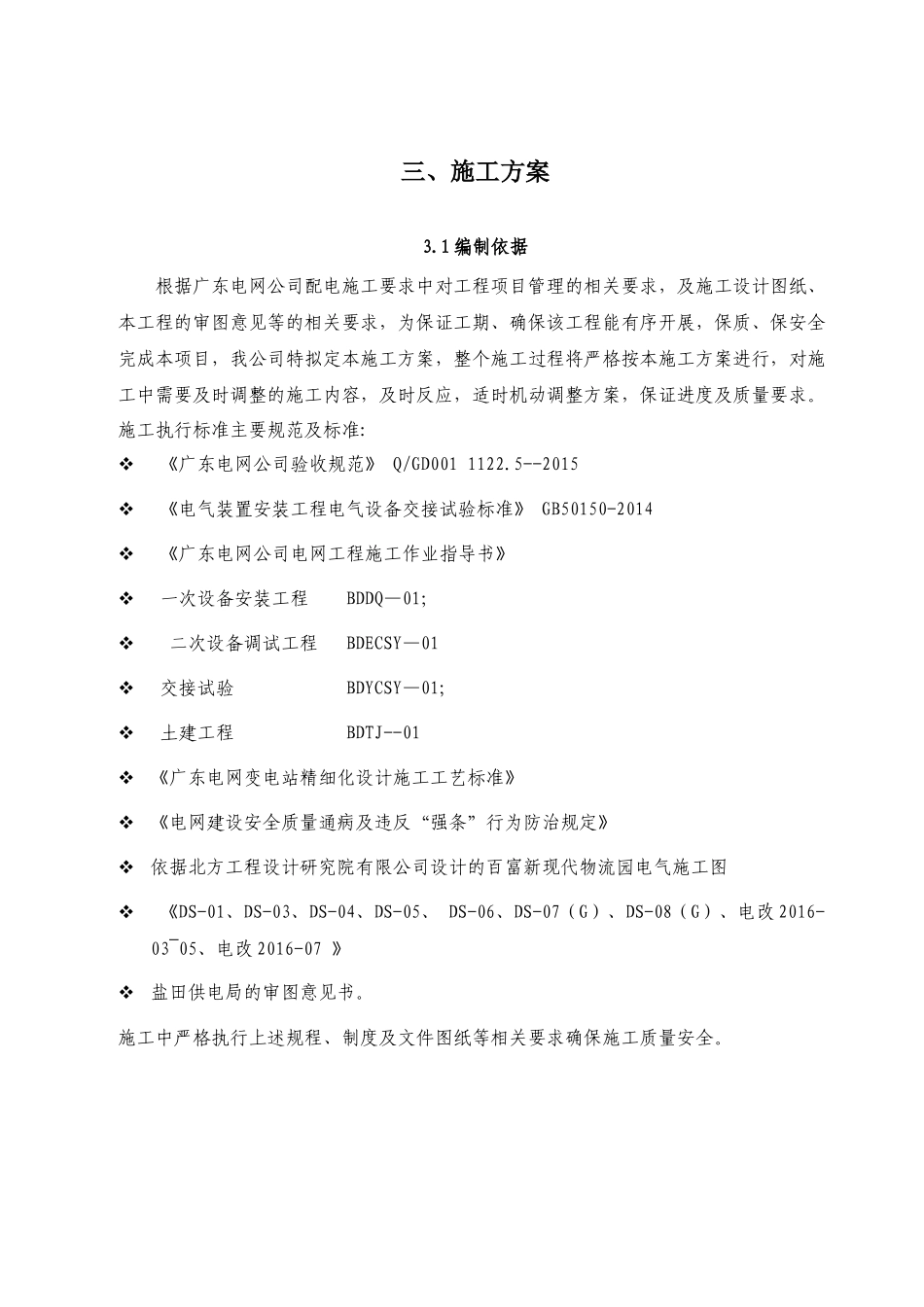

三、施工方案3.1编制依据根据广东电网公司配电施工要求中对工程项目管理的相关要求，及施工设计图纸、本工程的审图意见等的相关要求，为保证工期、确保该工程能有序开展，保质、保安全完成本项目，我公司特拟定本施工方案，整个施工过程将严格按本施工方案进行，对施工中需要及时调整的施工内容，及时反应，适时机动调整方案，保证进度及质量要求。施工执行标准主要规范及标准:《广东电网公司验收规范》Q/GD0011122.5--2015《电气装置安装工程电气设备交接试验标准》GB50150-2014《广东电网公司电网工程施工作业指导书》一次设备安装工程BDDQ—01；二次设备调试工程BDECSY—01交接试验BDYCSY—01;土建工程BDTJ--01《广东电网变电站精细化设计施工工艺标准》《电网建设安全质量通病及违反“强条”行为防治规定》依据北方工程设计研究院有限公司设计的百富新现代物流园电气施工图《DS-01、DS-03、DS-04、DS-05、DS-06、DS-07（G）、DS-08（G）、电改2016-03~05、电改2016-07》盐田供电局的审图意见书。施工中严格执行上述规程、制度及文件图纸等相关要求确保施工质量安全。第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页3.2工程概况本项目新建三栋仓储库，地上五层，地下一层，总建面积165532.6，电气部分包㎡括1)10/0.4KV变配电系统；2)动力配电系统；3)照明配电系统；4)防雷及接地系统等，工程内容包括：（具体内容见工程量清单及图纸设计内容）承包方承担以上设备的安装工作，负责电力部门范围的施工工程[电力部门的公共变配电站（或公共线路）至用地红线内公用高压房之间的高压配电、公用高压房内公用高压环网柜安装]按合同约定的通电时间之前完成施工并送电；乙方负责用地红线内各变配电房之间的高压配电，高低压柜、变压器、联络母线及电力监控系统制安及调试，获得电力部门的电力工程验收合格等证明文件、同意送电许可等审批文件（注：如无需电力部门参与验收的分项内容，则为甲方、监理等相关单位参加的工程质量竣工验收证明文件），确保已可正常送电及正常用电，所有完成的工程必须通过甲方、设计、监理、施工、物业等相关单位参加的工程质量竣工验收，所包括的内容如下：（1）用地红线内各变配电房的高压配电设施之间的建设：包括专用高压柜、变压器、低压柜制安，公用高压柜与专用高压柜间、专用高压柜与变压器间高压电缆及控制线的敷设（即公用高压房出线至低压柜间的所有内容）；各变配电房内的接地系统施工（含地面暗敷设接地扁钢）及三防（如防鼠）等设施；变配电房门锁制安（如电力部门类别名称数量备注高压柜进线柜1台KYN28PT柜1台KYN28计量柜1台KYN28馈线柜5台KYN28低压柜进线计量柜4台GCK电容补偿柜8台GCK有源滤波器柜4台GCK联络柜2台GCK馈线柜20台GCK发电机联络柜1台GCK变压器1600kVA4台母线槽4000A直流屏110V,20AH1台电力监控系统1套第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页需要）及变配电房内设施（如电力模拟运行图板、防护栏、标识牌、绝缘工具、绝缘胶垫、工具箱、手持式灭火器等）需满足电力部门验收要求。（2）变配电房内低压配电柜间联络母线采购及安装。（3）完成至变配电房的低压柜（含低压柜）之前及电力监控系统建设及调试（含深化设计），自低压柜至各楼层之间的连接则由甲方另行安排。（4）变配电房的建筑、装饰装修及安装工程（除电力工程外）、现浇混凝土或钢筋混凝土设备基础、需预埋于混凝土或钢筋混凝土中的预埋件制安，则由甲方另行安排；但非常预埋件则由乙方负责提供并提供相应的技术支持，且因乙方原因导致未能及时埋设或埋设位置不符合要求时，相关责任均由乙方负责；同时，非现浇混凝土或钢筋混凝土设备基础均由乙方负责；另外，由于乙方原因而需另行刨沟、挖沟、凿洞时，所需回填及塞缝等工序，亦由乙方负责。（5）电力部门规定变配电房的建筑、装饰装修及安装等工程需在电力部门办理报建或备案时，乙方有责任协助办理在电力部门的报建、备案工作；但有关电力等工程的报建、备案工作，则由乙方负责。（6）获...
