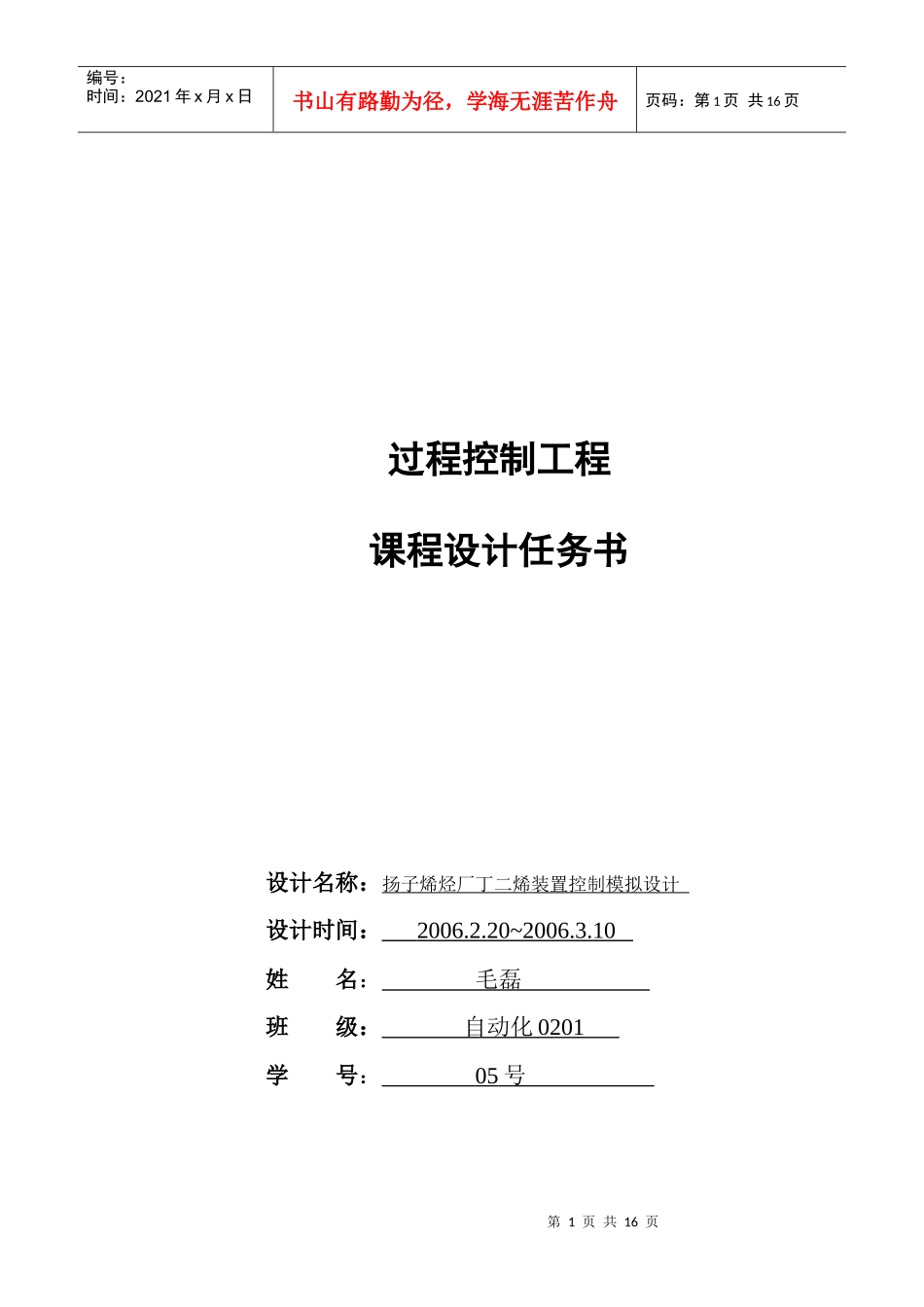

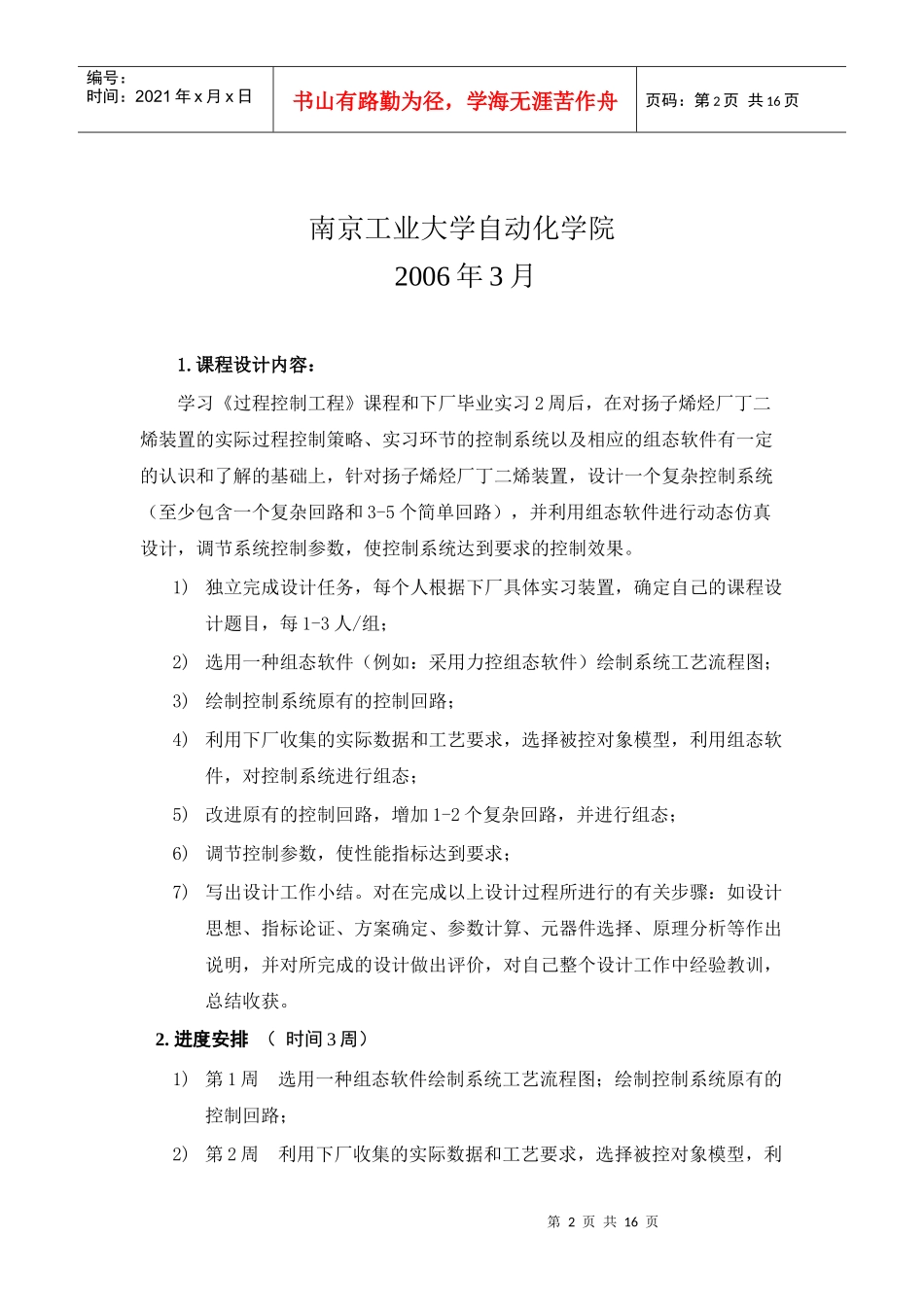

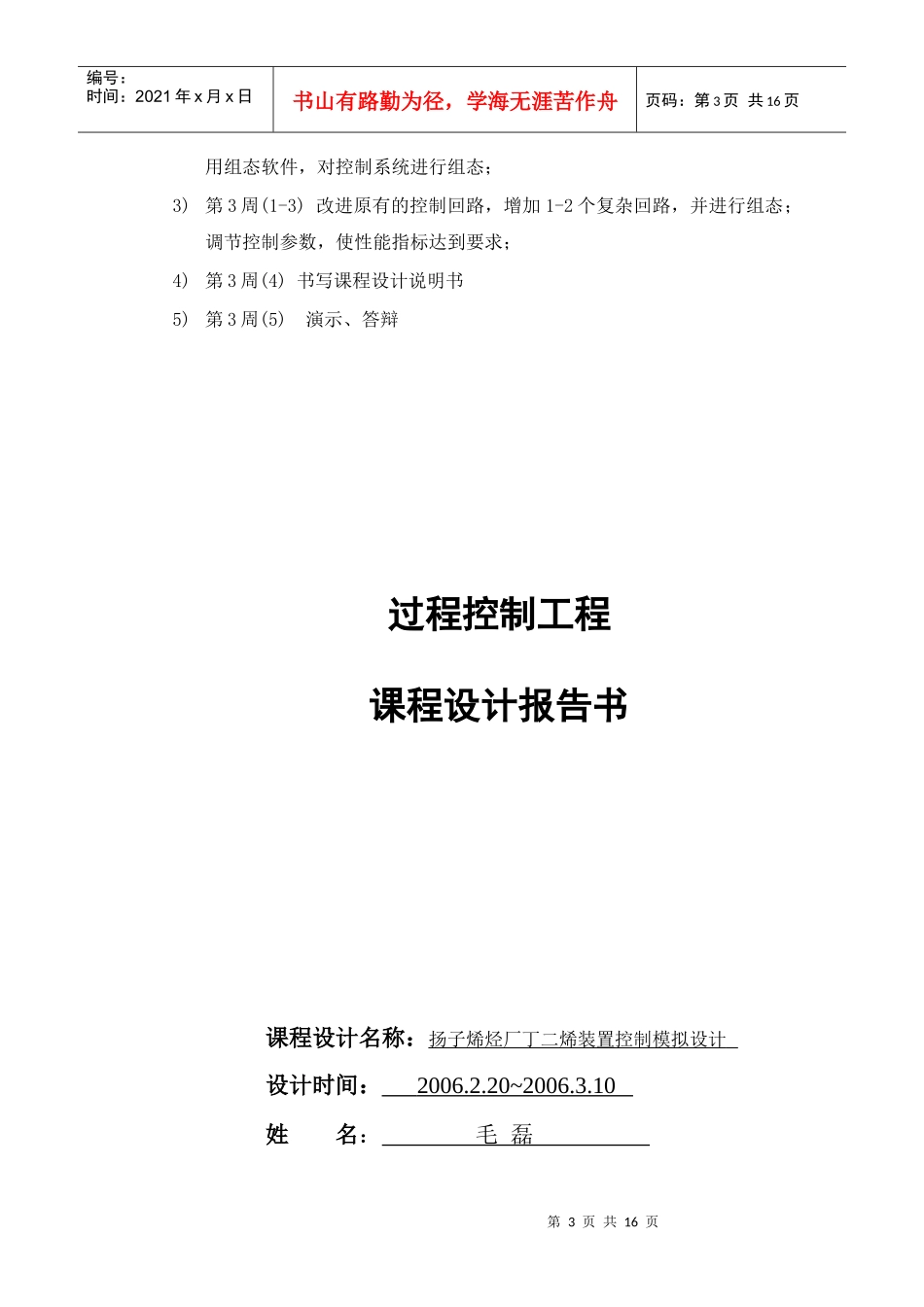

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页过程控制工程课程设计任务书设计名称：扬子烯烃厂丁二烯装置控制模拟设计设计时间：2006.2.20~2006.3.10姓名：毛磊班级：自动化0201学号：05号第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页南京工业大学自动化学院2006年3月1.课程设计内容：学习《过程控制工程》课程和下厂毕业实习2周后，在对扬子烯烃厂丁二烯装置的实际过程控制策略、实习环节的控制系统以及相应的组态软件有一定的认识和了解的基础上，针对扬子烯烃厂丁二烯装置，设计一个复杂控制系统（至少包含一个复杂回路和3-5个简单回路），并利用组态软件进行动态仿真设计，调节系统控制参数，使控制系统达到要求的控制效果。1)独立完成设计任务，每个人根据下厂具体实习装置，确定自己的课程设计题目，每1-3人/组；2)选用一种组态软件（例如：采用力控组态软件）绘制系统工艺流程图；3)绘制控制系统原有的控制回路；4)利用下厂收集的实际数据和工艺要求，选择被控对象模型，利用组态软件，对控制系统进行组态；5)改进原有的控制回路，增加1-2个复杂回路，并进行组态；6)调节控制参数，使性能指标达到要求；7)写出设计工作小结。对在完成以上设计过程所进行的有关步骤：如设计思想、指标论证、方案确定、参数计算、元器件选择、原理分析等作出说明，并对所完成的设计做出评价，对自己整个设计工作中经验教训，总结收获。2.进度安排（时间3周）1)第1周选用一种组态软件绘制系统工艺流程图；绘制控制系统原有的控制回路；2)第2周利用下厂收集的实际数据和工艺要求，选择被控对象模型，利第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页用组态软件，对控制系统进行组态；3)第3周(1-3)改进原有的控制回路，增加1-2个复杂回路，并进行组态；调节控制参数，使性能指标达到要求；4)第3周(4)书写课程设计说明书5)第3周(5)演示、答辩过程控制工程课程设计报告书课程设计名称：扬子烯烃厂丁二烯装置控制模拟设计设计时间：2006.2.20~2006.3.10姓名：毛磊第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页班级：自动化0201学号：05号南京工业大学自动化学院2006年3月（一）课程设计目的过程控制工程课程设计密切结合过程工业实际的实践性教育环节之一，是学习完过程控制工程课程和下厂实习后进行的一次全面的综合练习。其目的在于加深对过程控制工程设计思想的理解，掌握过程控制领域常用和有效的控制方案和控制系统，掌握过程工业典型操作单元的控制方案和系统特点；并接受严格和系统的实验操作训练，从而为以后的毕业环节工作和担负实际工程任务打下良好和坚实的基础。过程控制工程课程设计是是学生在校期间必须接受的一项工程训练。在课程设计过程中，在教师指导下，运用工程的方法，通过一个简单课题的设计练习，可使学生初步体验过程控制系统的设计过程、设计要求、完成的工作内容和具体的设计方法，了解必须提交的各项工程文件，也达到巩固、充实和综合运用所学知识解决实际问题的目的。1)通过课程设计，应能加强学生如下能力的培养：2)独立工作能力和创造力；3)综合运用专业及基础知识，解决实际工程技术问题的能力；4)查阅图书资料、产品手册和各种工具书的能力；5)工程绘图的能力；6)编写技术报告和编制技术资料的能力。（二）先修课程要求熟悉控制原理、检测仪表、控制仪表、过程控制工程、集散控制系统等课程的专业知识，掌握控制系统设计的基本原理，掌握控制系统工程制图的原理、方法，熟悉带控制点的工艺流程图，熟悉各控制设备的操作要领，具备综合应用所学基础理论和专业知识解决控制工程中一般技术问题的能力；具有独立完成控制工程项目设计的初步能力。第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页（三）编写规范写出不少于5000字的课程设计说明书。说明书中除了在封面应有题目、班级、姓名、学号和课程设计日期、地...
