电力电缆绝缘挤出工艺卡VIP免费

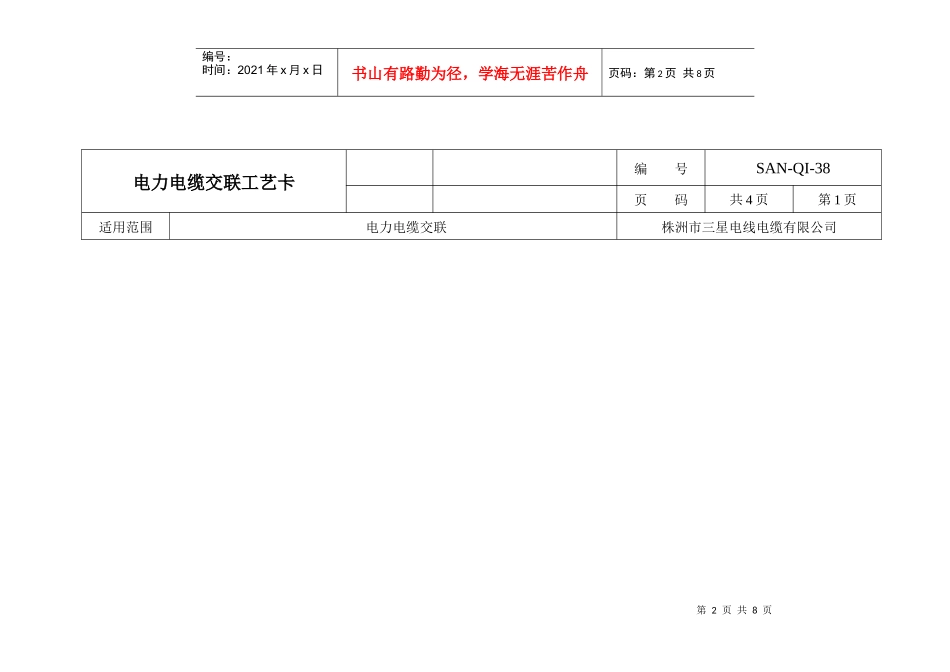

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页株洲市三星电线电缆有限公司ZHUZHOUSANXINGWIRE&CABLECO.,LTD蒸汽交联工艺卡文件编号SAN-QI-38文件版次C0受控状态受控发放编号No：59编写审核批准第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页电力电缆交联工艺卡编号SAN-QI-38页码共4页第1页适用范围电力电缆交联株洲市三星电线电缆有限公司第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页交联工艺要求1、用于电力电缆交联应符合GBT12706产品标准。2、交联时，绝缘层的标称厚度应符合本工艺卡中规定。3、开机前应检查需加工的半成品是否有半成品合格标签，并对电缆绝缘厚度检。4、交联前必须把两头用PVC带密封。4、严格控制交联时间，避免交联不良或过烧，交联时间参数如表1。表1：厚度交联时间蒸气交联0.6mm1.0mm1.5mm2.0mm2.2mm2.4mm2.6KM24033.—44.—56—78—99—1011—1213—14关键工序作业指导书编号SAN-QI-38页码共4页第2页第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页适用范围电力电缆交联株洲市三星电线电缆有限公司序号作业项目作业内容1原材料1．检查快速交联催化剂是否加满。；2．检查交联的规格、厚度，放在交联区。2交联装备1．把交联的产品把两头密封好；2．把交联罩把产品罩住；3．将高温管A端连接蒸汽机上端的出气口，B端插入交联罩下方小孔中。3挤塑机开车前准备1．打开供水阀向水箱供水；2．打开进水阀和水位计的上下连通阀；3．打出汽阀；4．打开电源、给水泵正常工作。4开车1．接通总电源后按下开关面板的开关ON电源指示灯亮；2．开通电加热器；3、启动蒸汽机；4、检查整个装置是否已开始运作。5停机与交班1．下班停车必须关闭总电源；2．下班时必须打扫工作场地；3．下班前必须填写好记录，摆放好工量具，交好班或收藏好，将当班产品进自检，挂好标签并送到指定区域。额定电压0.6/1kV编号SAN-QI-08/03第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页电力电缆绝缘挤出工艺卡执行标准GB/T12706页码共5页第3页产品型号VV、VV22、VLV、VLV22、YJV、YJV22、YJLV、YJLV22圆形导体株洲市三星电线电缆有限公司标称截面mm2导体结构绝缘层火检外径标称截面mm2导体结构绝缘层火检外径根数/直径mm导体外径mm标称厚度mm最薄点mm火花电压kV标称外径mm外径上限mm根数/直径mm导体外径mm标称厚度mm最薄点mm火花电压kV标称外径mm外径上限mm1.01/1.131.130.80.762.83.05019/1.788.81.41.21011.611.91.51/1.381.380.80.763.03.27019/2.1410.61.41.21013.413.72.51/1.781.780.80.763.43.79519/2.5012.51.61.41515.716.041/2.242.241.00.864.34.612037/2.0314.21.61.41517.418.061/2.732.731.00.864.85.215037/2.2515.81.81.61519.320.0107/1.354.051.00.866.16.518537/2.5017.52.01.71521.522.0167/1.705.101.00.867.17.524061/2.2520.32.21.91524.725.5257/2.146.361.21.0108.89.130061/2.5022.22.42.11527.027.8357/2.507.501.21.0109.910.2第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页电力电缆绝缘挤出工艺卡额定电压0.6/1kV编号SAN-QI-08/03执行标准GB12706页码共5页第4页产品型号VV、VV22、VLV、VLV22、YJV、YJV22、YJLV、YJLV22成型导体株洲市三星电线电缆有限公司标称截面mm2导体结构绝缘层绝缘线芯高度mm标称截面mm2导体结构绝缘层绝缘线芯高度mm根数/直径mm导体角度高度mm标称厚度mm最薄点mm根数/直径mm导体角度高度mm标称厚度mm最薄点mm5010/2.5218004.3-4.51.41.167.1-7.39519/2.5218007.2-7.61.61.3410.4-10.810/2.5212005.7-5.81.41.168.5-8.619/2.5212008.2-8.61.61.3411.4-11.810/2.5210007.1-7.31.41.169.9-10.119/2.52100010-10.41.61.3413.2-13.610/2.529007.2-7.41.41.1610.0-10.219/2.5290010.3-10.71.61.3413.5-13.910/2.525芯5.6-5.81.41.168.4-8.619/2.525芯7.5-7.91.6...
