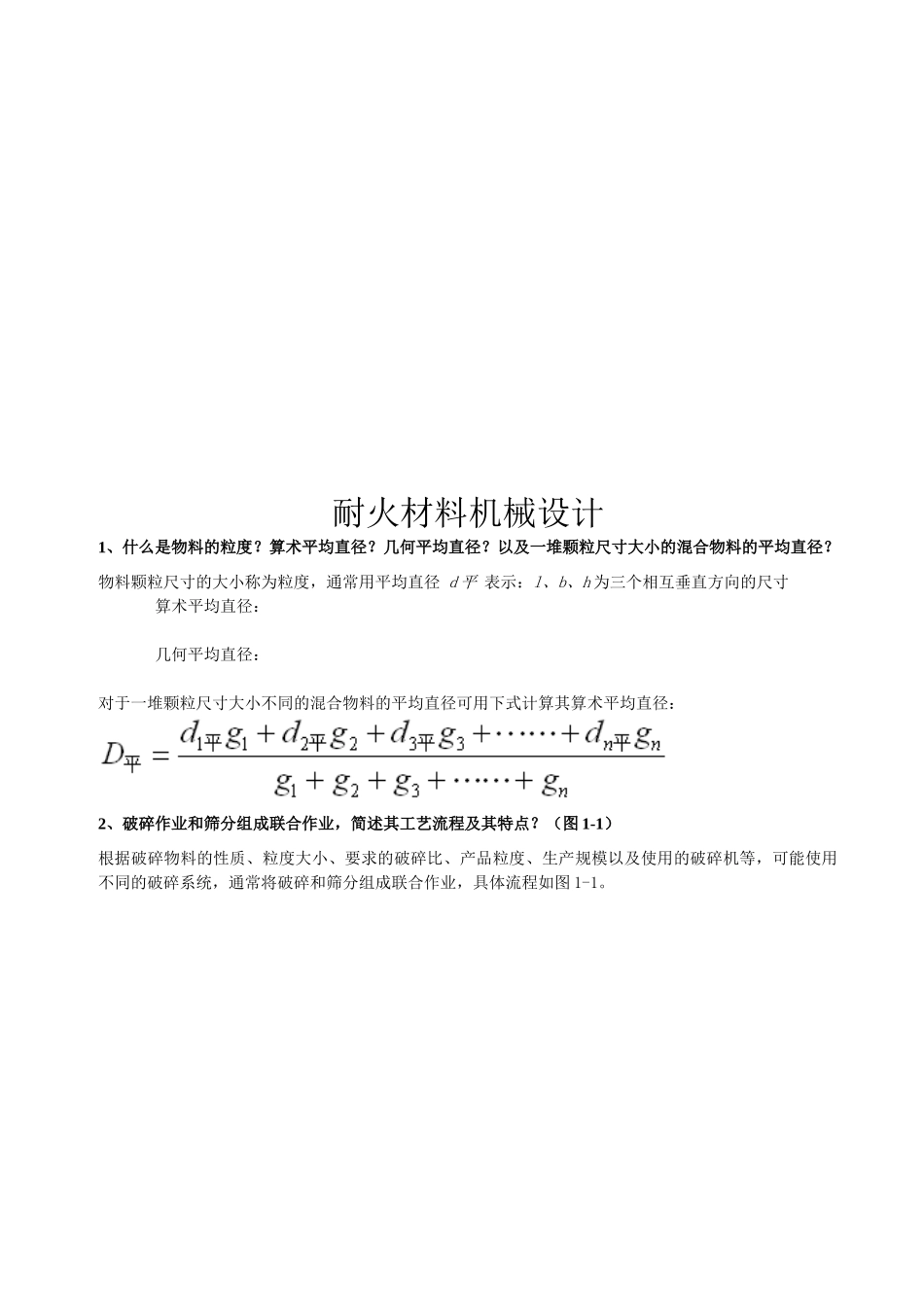

耐火材料机械设计1、什么是物料的粒度？算术平均直径？几何平均直径？以及一堆颗粒尺寸大小的混合物料的平均直径？物料颗粒尺寸的大小称为粒度，通常用平均直径d平表示：l、b、h为三个相互垂直方向的尺寸算术平均直径：几何平均直径：对于一堆颗粒尺寸大小不同的混合物料的平均直径可用下式计算其算术平均直径：2、破碎作业和筛分组成联合作业，简述其工艺流程及其特点？（图1-1）根据破碎物料的性质、粒度大小、要求的破碎比、产品粒度、生产规模以及使用的破碎机等，可能使用不同的破碎系统，通常将破碎和筛分组成联合作业，具体流程如图1-1。第2页共17页a,b为常用的两段一次闭路破碎筛分流程；c为a,b组合流程；d为三段一次闭路破碎筛分流程，可使总产量有所增加，同时减少动力消耗、磨损和粉尘的形成，一般用于物料中细粒含量较多的情况下。编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页3、通过简图说明颚式破碎机的工作原理？并比较简摆式和复摆式破碎机的优缺点？颚式破碎机的工作原理：其工作部分是两块颚板，一是固定颚板（定颚），垂直（或上端略外倾）固定在机体前壁上，另一是活动颚板（动颚），位置倾斜，与固定颚板形成上大下小的破碎腔(工作腔)。活动颚板对着固定颚板做周期性的往复运动，时而分开，时而靠近。分开时，物料进入破碎腔，成品从下部卸出；靠近时，使装在两块颚板之间的物料受到挤压，弯折和劈裂作用而破碎。第3页共17页第2页共17页简单摆动式颚式破碎机(b)复杂摆动式颚式破碎机(c)综合摆动式颚式破碎机图2-1鄂式破碎机的主要类型(1)定鄂；(2)动鄂；(3)推力板；(4)连杆；(5)偏心轴；(6)悬挂轴编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页简摆颚式破碎机工作原理动颚悬挂在心轴上，可作左右摆动，偏心轴旋转时，连杆做上下往复运动。带动两块推力板也做往复运动，从而推动动颚做左右往复运动，实现破碎和卸料。此种破碎机采用曲柄双连杆机构，虽然动颚上受有很大的破碎反力，而其偏心轴和连杆却受力不大，所以工业上多制成大型机和中型机，用来破碎坚硬的物料。此外，这种破碎机工作时，动颚上每点的运动轨迹都是以心轴为中心的圆弧，圆弧半径等于该点至轴心的距离，上端圆弧小，下端圆弧大，破碎效率较低，其破碎比i一般为3-6。由于运动轨迹简单，故称复杂摆动式颚式破碎机综合摆动式颚式破碎机第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页简单摆动颚式破碎机。简摆颚式破碎机结构紧凑简单，偏心轴等传动件受力较小；由于动颚垂直位移较小，加工时物料较少有过度破碎的现象，动颚颚板的磨损较小。复摆颚式破碎机工作原理动颚上端直接悬挂在偏心轴上，作为曲柄连杆机构的连杆，由偏心轴的偏心直接驱动，动颚的下端铰连着推力板支撑到机架的后壁上。当偏心轴旋转时，动颚上各点的运动轨迹是由悬挂点的圆周线(半径等于偏心距)，逐渐向下变成椭圆形，越向下部，椭圆形越偏，直到下部与推力板连接点轨迹为圆弧线。由于这种机械中动颚上各点的运动轨迹比较复杂，故称为复杂摆动式颚式破碎机。复摆式颚式破碎机与简摆式相比较，其优点是：质量较轻，构件较少，结构更紧凑，破碎腔内充满程度较好，所装物料块受到均匀破碎，加以动颚下端强制性推出成品卸料，故生产率较高，比同规格的简摆颚式破碎机的生产率高出20-30%；物料块在动颚下部有较大的上下翻滚运动，容易呈立方体的形状卸出，减少了像简摆式产品中那样的片状成分，产品质量较好。4、通过图3-1说明圆锥破碎机的工作原理？圆锥破碎机的工作原理可动圆锥5与不动锥体4之间的工作面来进行碎矿的。动锥体支承在球面轴承上，并固定在一个悬挂竖轴上，竖轴置于偏心套筒8内，而偏心套筒又置于止推轴承上。偏心套筒和破碎机中垂线交于O点，其夹角约为2°左右。图3-1圆锥破碎机破碎原理圆锥破碎机是中碎与细碎坚硬物料的一种典型破碎设备，它与旋回破碎机相似，使物料在破碎锥与固定锥之间受到挤压、冲击、弯曲而粉碎，圆锥破碎机的破碎过程见图。第5页共17页第4页共17页物料的破碎过程示意图编号...
