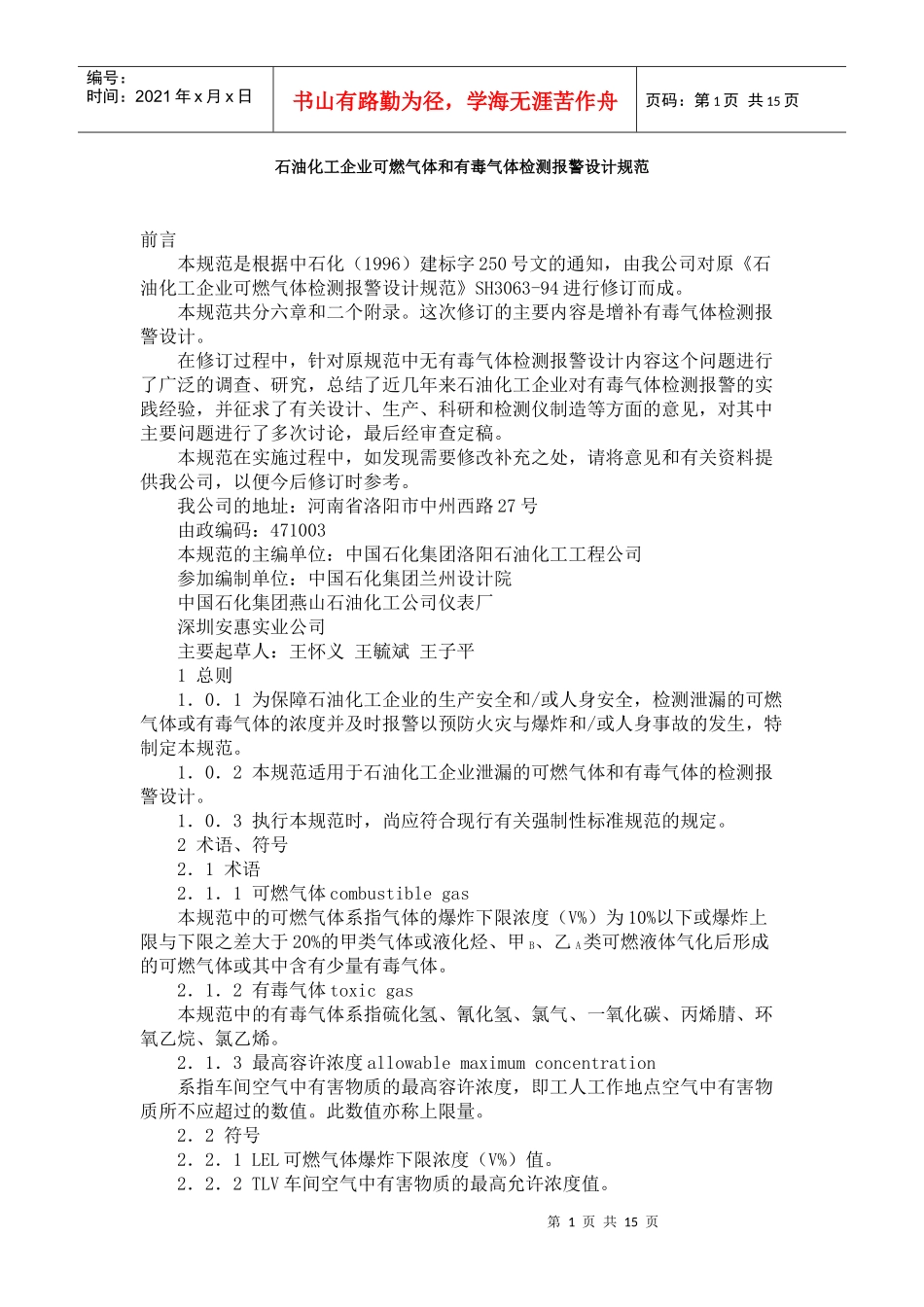

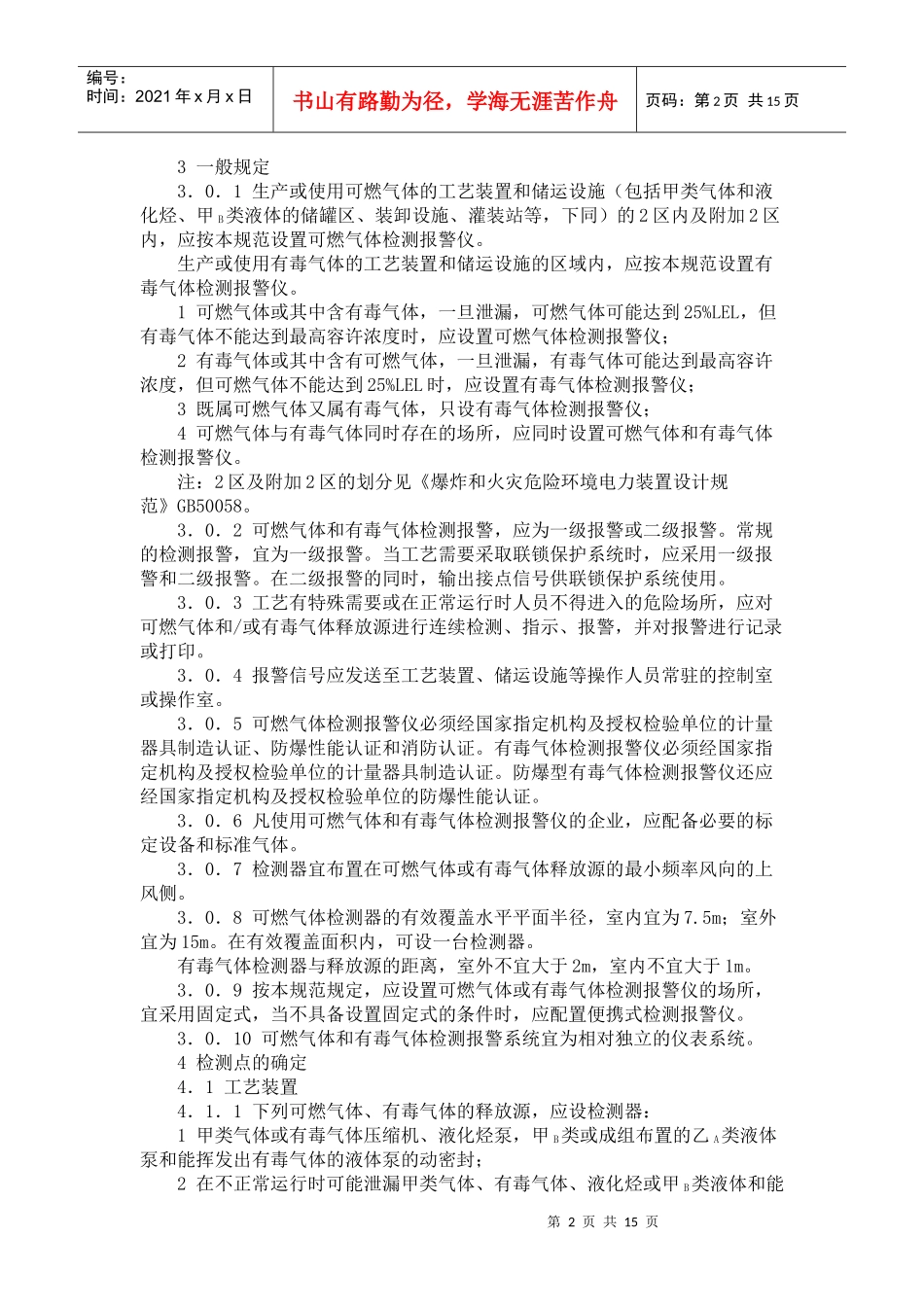

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页石油化工企业可燃气体和有毒气体检测报警设计规范前言本规范是根据中石化（1996）建标字250号文的通知，由我公司对原《石油化工企业可燃气体检测报警设计规范》SH3063-94进行修订而成。本规范共分六章和二个附录。这次修订的主要内容是增补有毒气体检测报警设计。在修订过程中，针对原规范中无有毒气体检测报警设计内容这个问题进行了广泛的调查、研究，总结了近几年来石油化工企业对有毒气体检测报警的实践经验，并征求了有关设计、生产、科研和检测仪制造等方面的意见，对其中主要问题进行了多次讨论，最后经审查定稿。本规范在实施过程中，如发现需要修改补充之处，请将意见和有关资料提供我公司，以便今后修订时参考。我公司的地址：河南省洛阳市中州西路27号由政编码：471003本规范的主编单位：中国石化集团洛阳石油化工工程公司参加编制单位：中国石化集团兰州设计院中国石化集团燕山石油化工公司仪表厂深圳安惠实业公司主要起草人：王怀义王毓斌王子平1总则1．0．1为保障石油化工企业的生产安全和/或人身安全，检测泄漏的可燃气体或有毒气体的浓度并及时报警以预防火灾与爆炸和/或人身事故的发生，特制定本规范。1．0．2本规范适用于石油化工企业泄漏的可燃气体和有毒气体的检测报警设计。1．0．3执行本规范时，尚应符合现行有关强制性标准规范的规定。2术语、符号2．1术语2．1．1可燃气体combustiblegas本规范中的可燃气体系指气体的爆炸下限浓度（V%）为10%以下或爆炸上限与下限之差大于20%的甲类气体或液化烃、甲B、乙A类可燃液体气化后形成的可燃气体或其中含有少量有毒气体。2．1．2有毒气体toxicgas本规范中的有毒气体系指硫化氢、氰化氢、氯气、一氧化碳、丙烯腈、环氧乙烷、氯乙烯。2．1．3最高容许浓度allowablemaximumconcentration系指车间空气中有害物质的最高容许浓度，即工人工作地点空气中有害物质所不应超过的数值。此数值亦称上限量。2．2符号2．2．1LEL可燃气体爆炸下限浓度（V%）值。2．2．2TLV车间空气中有害物质的最高允许浓度值。第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页3一般规定3．0．1生产或使用可燃气体的工艺装置和储运设施（包括甲类气体和液化烃、甲B类液体的储罐区、装卸设施、灌装站等，下同）的2区内及附加2区内，应按本规范设置可燃气体检测报警仪。生产或使用有毒气体的工艺装置和储运设施的区域内，应按本规范设置有毒气体检测报警仪。1可燃气体或其中含有毒气体，一旦泄漏，可燃气体可能达到25%LEL，但有毒气体不能达到最高容许浓度时，应设置可燃气体检测报警仪；2有毒气体或其中含有可燃气体，一旦泄漏，有毒气体可能达到最高容许浓度，但可燃气体不能达到25%LEL时，应设置有毒气体检测报警仪；3既属可燃气体又属有毒气体，只设有毒气体检测报警仪；4可燃气体与有毒气体同时存在的场所，应同时设置可燃气体和有毒气体检测报警仪。注：2区及附加2区的划分见《爆炸和火灾危险环境电力装置设计规范》GB50058。3．0．2可燃气体和有毒气体检测报警，应为一级报警或二级报警。常规的检测报警，宜为一级报警。当工艺需要采取联锁保护系统时，应采用一级报警和二级报警。在二级报警的同时，输出接点信号供联锁保护系统使用。3．0．3工艺有特殊需要或在正常运行时人员不得进入的危险场所，应对可燃气体和/或有毒气体释放源进行连续检测、指示、报警，并对报警进行记录或打印。3．0．4报警信号应发送至工艺装置、储运设施等操作人员常驻的控制室或操作室。3．0．5可燃气体检测报警仪必须经国家指定机构及授权检验单位的计量器具制造认证、防爆性能认证和消防认证。有毒气体检测报警仪必须经国家指定机构及授权检验单位的计量器具制造认证。防爆型有毒气体检测报警仪还应经国家指定机构及授权检验单位的防爆性能认证。3．0．6凡使用可燃气体和有毒气体检测报警仪的企业，应配备必要的标定设备和标准气体。3．0．7检测器宜布置在可燃气体或有毒气体释放源的最小频率风向的上风侧。3．0．8可燃气体检...
