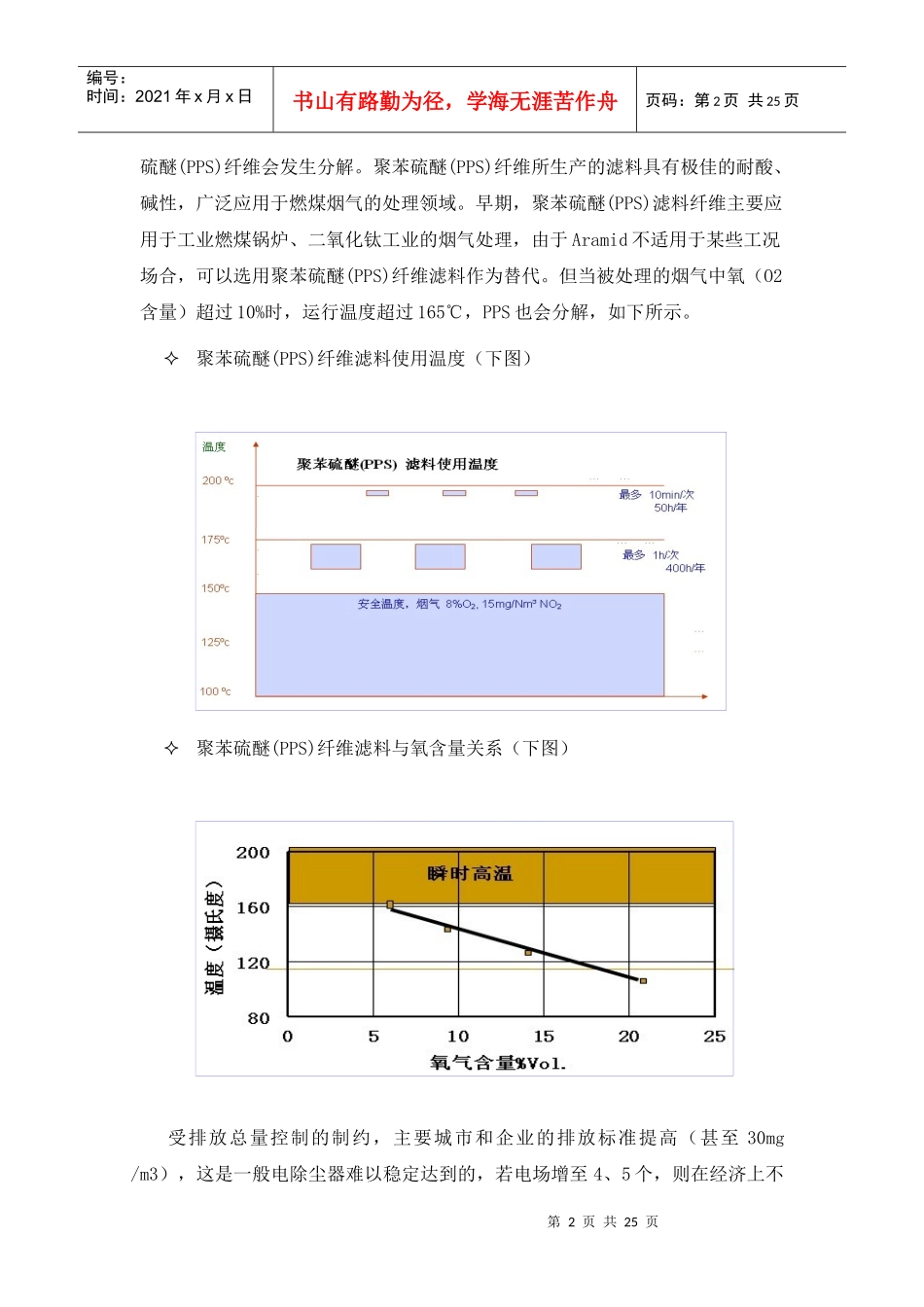

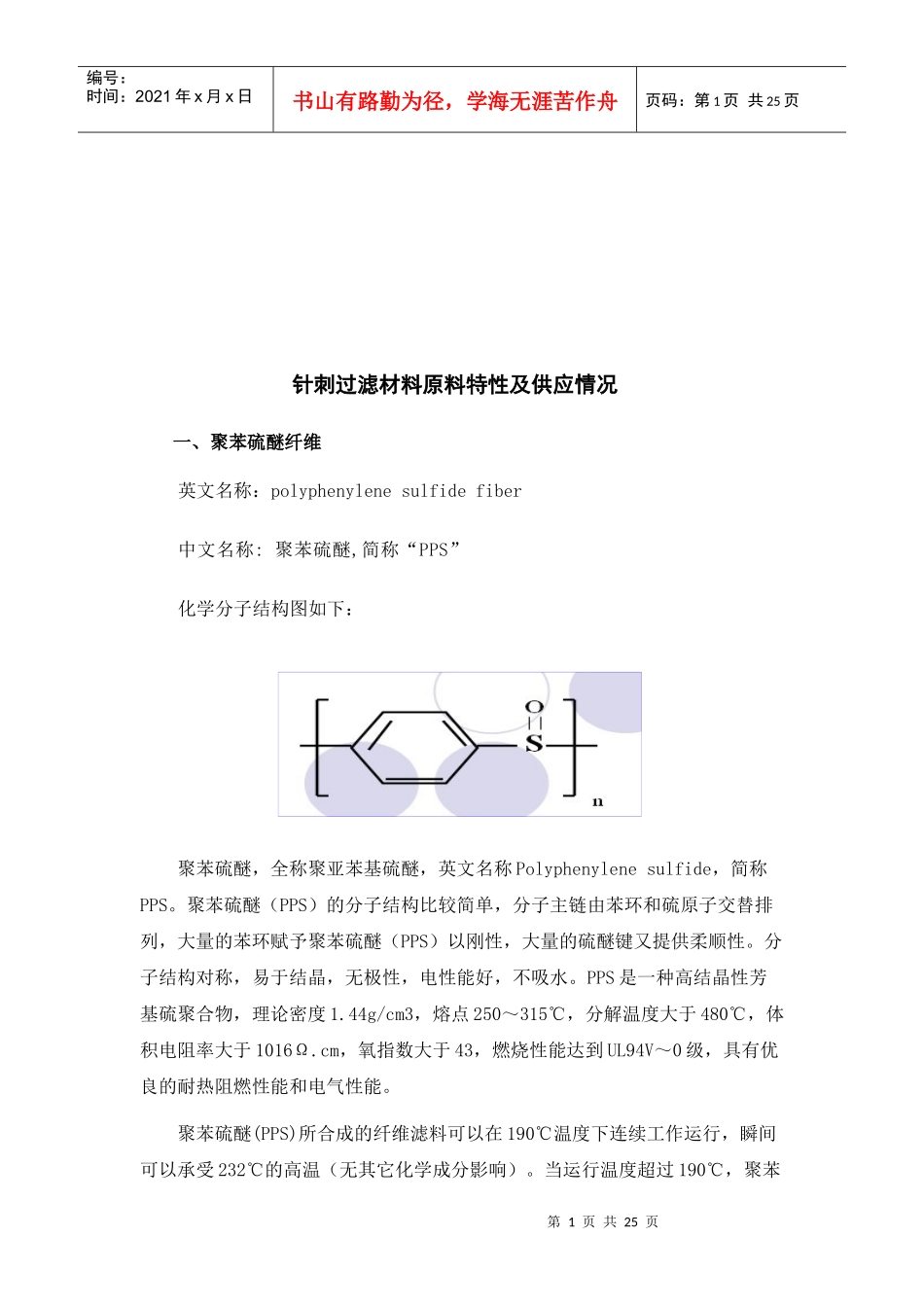

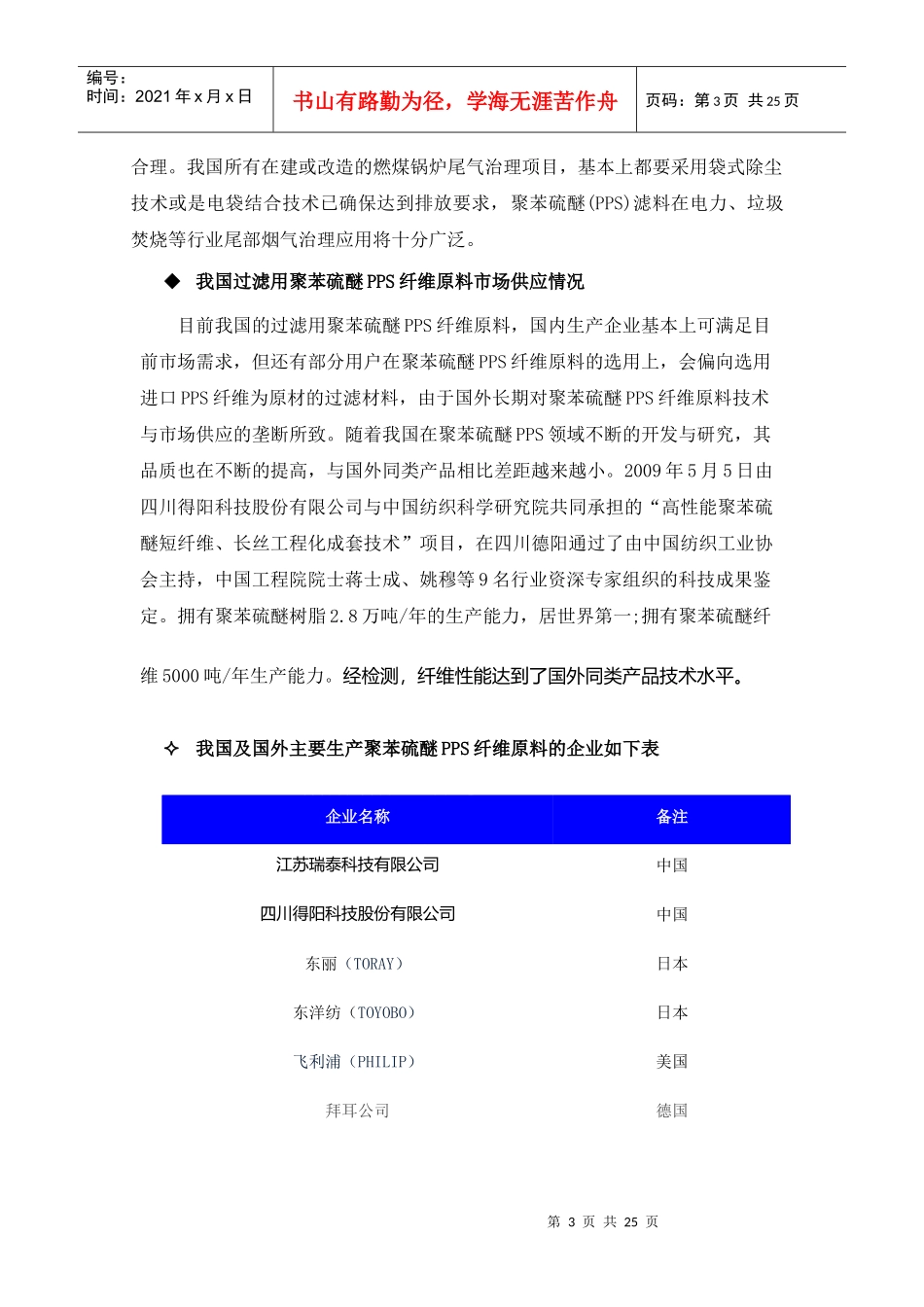

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页针刺过滤材料原料特性及供应情况一、聚苯硫醚纤维英文名称：polyphenylenesulfidefiber中文名称:聚苯硫醚,简称“PPS”化学分子结构图如下：聚苯硫醚，全称聚亚苯基硫醚，英文名称Polyphenylenesulfide，简称PPS。聚苯硫醚（PPS）的分子结构比较简单，分子主链由苯环和硫原子交替排列，大量的苯环赋予聚苯硫醚（PPS）以刚性，大量的硫醚键又提供柔顺性。分子结构对称，易于结晶，无极性，电性能好，不吸水。PPS是一种高结晶性芳基硫聚合物，理论密度1.44g/cm3，熔点250～315℃，分解温度大于480℃，体积电阻率大于1016Ω.cm，氧指数大于43，燃烧性能达到UL94V～0级，具有优良的耐热阻燃性能和电气性能。聚苯硫醚(PPS)所合成的纤维滤料可以在190℃温度下连续工作运行，瞬间可以承受232℃的高温（无其它化学成分影响）。当运行温度超过190℃，聚苯第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页硫醚(PPS)纤维会发生分解。聚苯硫醚(PPS)纤维所生产的滤料具有极佳的耐酸、碱性，广泛应用于燃煤烟气的处理领域。早期，聚苯硫醚(PPS)滤料纤维主要应用于工业燃煤锅炉、二氧化钛工业的烟气处理，由于Aramid不适用于某些工况场合，可以选用聚苯硫醚(PPS)纤维滤料作为替代。但当被处理的烟气中氧（O2含量）超过10%时，运行温度超过165℃，PPS也会分解，如下所示。聚苯硫醚(PPS)纤维滤料使用温度（下图）聚苯硫醚(PPS)纤维滤料与氧含量关系（下图）受排放总量控制的制约，主要城市和企业的排放标准提高（甚至30mg/m3），这是一般电除尘器难以稳定达到的，若电场增至4、5个，则在经济上不第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页合理。我国所有在建或改造的燃煤锅炉尾气治理项目，基本上都要采用袋式除尘技术或是电袋结合技术已确保达到排放要求，聚苯硫醚(PPS)滤料在电力、垃圾焚烧等行业尾部烟气治理应用将十分广泛。我国过滤用聚苯硫醚PPS纤维原料市场供应情况目前我国的过滤用聚苯硫醚PPS纤维原料，国内生产企业基本上可满足目前市场需求，但还有部分用户在聚苯硫醚PPS纤维原料的选用上，会偏向选用进口PPS纤维为原材的过滤材料，由于国外长期对聚苯硫醚PPS纤维原料技术与市场供应的垄断所致。随着我国在聚苯硫醚PPS领域不断的开发与研究，其品质也在不断的提高，与国外同类产品相比差距越来越小。2009年5月5日由四川得阳科技股份有限公司与中国纺织科学研究院共同承担的“高性能聚苯硫醚短纤维、长丝工程化成套技术”项目，在四川德阳通过了由中国纺织工业协会主持，中国工程院院士蒋士成、姚穆等9名行业资深专家组织的科技成果鉴定。拥有聚苯硫醚树脂2.8万吨/年的生产能力，居世界第一;拥有聚苯硫醚纤维5000吨/年生产能力。经检测，纤维性能达到了国外同类产品技术水平。我国及国外主要生产聚苯硫醚PPS纤维原料的企业如下表企业名称备注江苏瑞泰科技有限公司中国四川得阳科技股份有限公司中国东丽（TORAY）日本东洋纺（TOYOBO）日本飞利浦（PHILIP）美国拜耳公司德国第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页二、聚四氟乙烯纤维英文名称：polytetrafluroethylenefiber中文名称:聚四氟乙烯、简称“PTFE”化学分子式与其结构图：聚四氟乙烯，英文名称为Poly(tetrafluoroethylene),简称PTFE，商标名Teflon®。它由四氟乙烯单体(TFE)聚合制得。其聚合方法包括本体聚合和乳液聚合。PTFE纤维生成前,PTFE树脂简称分散乳液和分散树脂。PTFE棕色纤维即用PTFE乳液纺丝法所得,PTFE白色纤维即用乳液聚合成固体树脂,再加工所得。其性质特点在于聚四氟乙烯分子中F原子把C-C键遮盖起来而且C-F键键能特别稳定，只有熔融的碱金属和高温高压下的氟才能对其产生轻微的腐蚀作用。因此聚四氟乙烯材料所制成的纤维生产的针刺滤料是一种独特的过滤材料，能在240℃的高温中连续运行，瞬间在260℃的温度条件下，能耐全部PH值范第5页共25页第4页共25...
