电气Volume培训教材(tribon)VIP免费

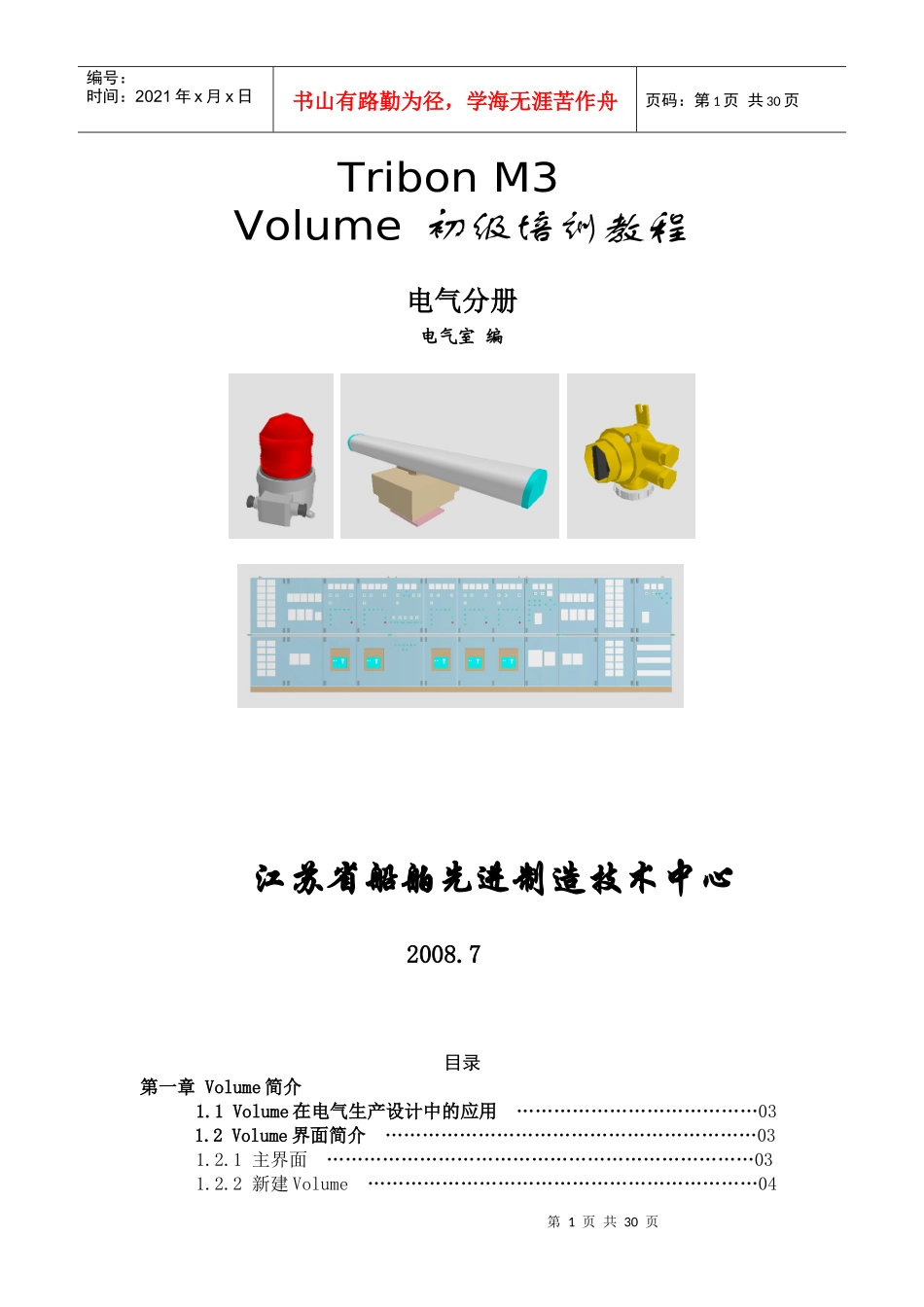

电气Volume培训教材(tribon)_第1页
1/30

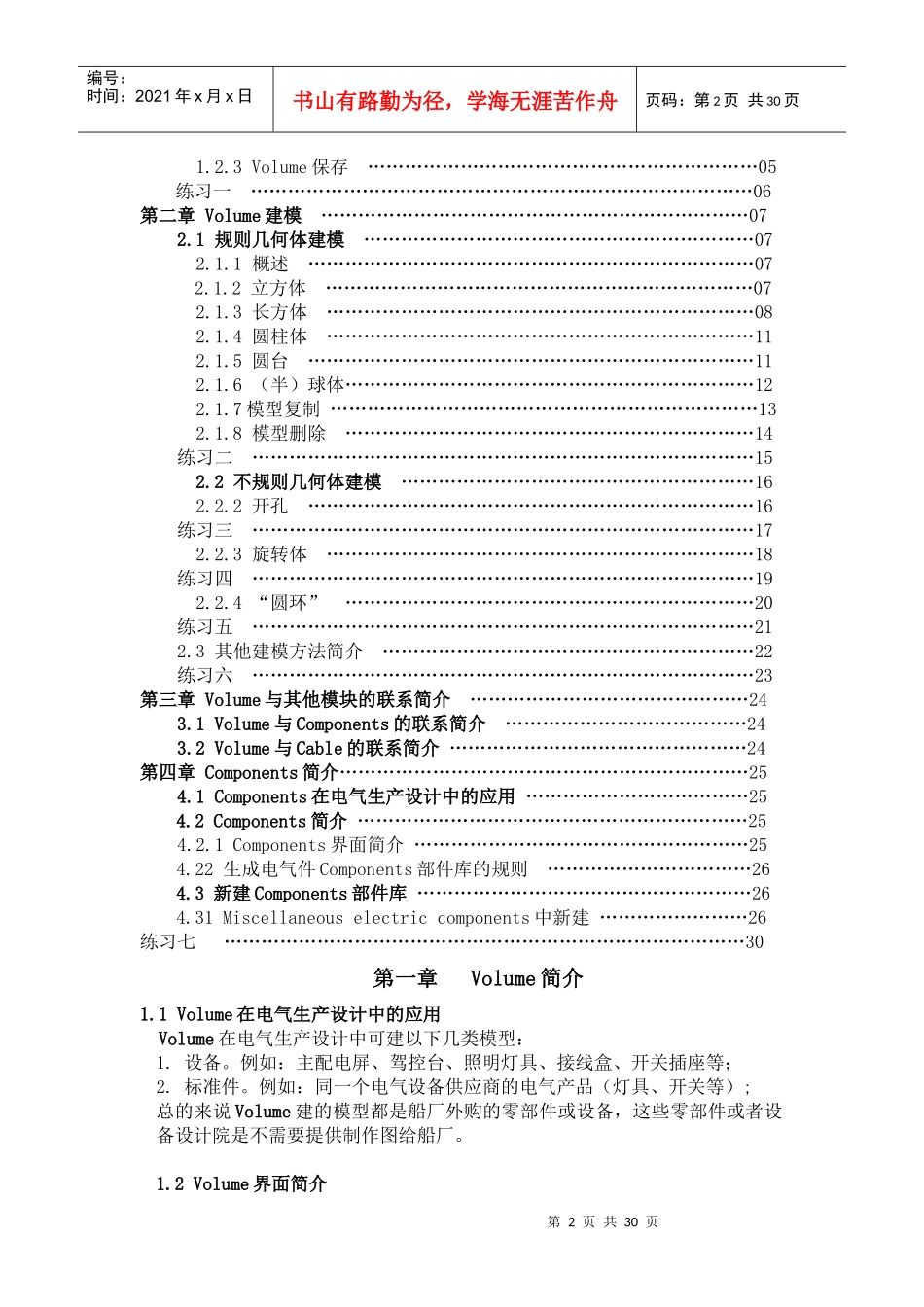

电气Volume培训教材(tribon)_第2页
2/30

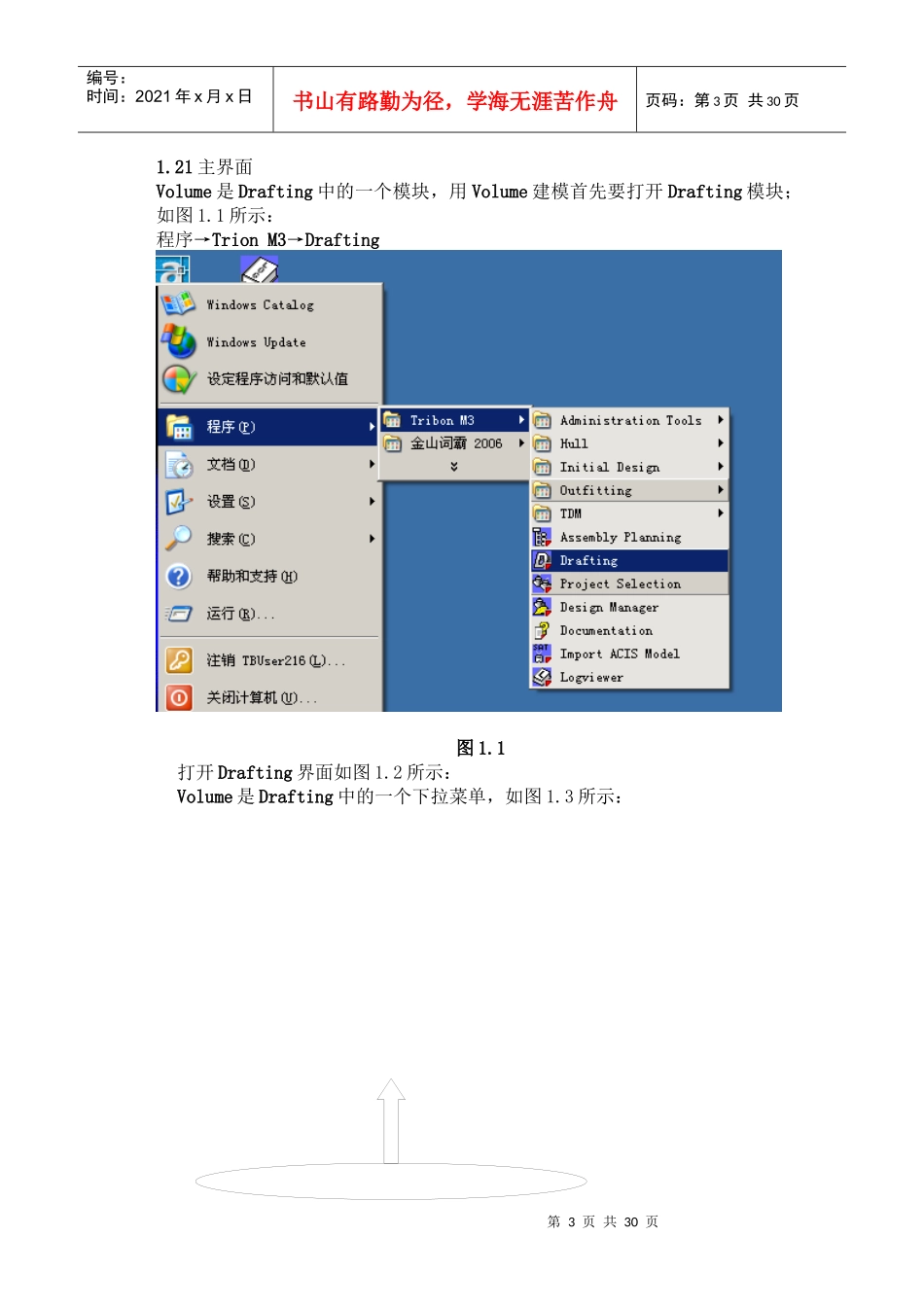

电气Volume培训教材(tribon)_第3页
3/30
第1页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共30页TribonM3Volume初级培训教程电气分册电气室编江苏省船舶先进制造技术中心2008.7目录第一章Volume简介1.1Volume在电气生产设计中的应用…………………………………031.2Volume界面简介……………………………………………………031.2.1主界面……………………………………………………………031.2.2新建Volume………………………………………………………04第2页共30页第1页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共30页1.2.3Volume保存………………………………………………………05练习一………………………………………………………………………06第二章Volume建模……………………………………………………………072.1规则几何体建模………………………………………………………072.1.1概述………………………………………………………………072.1.2立方体……………………………………………………………072.1.3长方体……………………………………………………………082.1.4圆柱体……………………………………………………………112.1.5圆台………………………………………………………………112.1.6(半)球体…………………………………………………………122.1.7模型复制……………………………………………………………132.1.8模型删除…………………………………………………………14练习二………………………………………………………………………152.2不规则几何体建模…………………………………………………162.2.2开孔………………………………………………………………16练习三………………………………………………………………………172.2.3旋转体……………………………………………………………18练习四………………………………………………………………………192.2.4“圆环”…………………………………………………………20练习五………………………………………………………………………212.3其他建模方法简介……………………………………………………22练习六………………………………………………………………………23第三章Volume与其他模块的联系简介………………………………………243.1Volume与Components的联系简介…………………………………243.2Volume与Cable的联系简介…………………………………………24第四章Components简介…………………………………………………………254.1Components在电气生产设计中的应用………………………………254.2Components简介………………………………………………………254.2.1Components界面简介………………………………………………254.22生成电气件Components部件库的规则……………………………264.3新建Components部件库………………………………………………264.31Miscellaneouselectriccomponents中新建……………………26练习七…………………………………………………………………………30第一章Volume简介1.1Volume在电气生产设计中的应用Volume在电气生产设计中可建以下几类模型:1.设备。例如:主配电屏、驾控台、照明灯具、接线盒、开关插座等;2.标准件。例如:同一个电气设备供应商的电气产品(灯具、开关等);总的来说Volume建的模型都是船厂外购的零部件或设备,这些零部件或者设备设计院是不需要提供制作图给船厂。1.2Volume界面简介第3页共30页第2页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共30页1.21主界面Volume是Drafting中的一个模块,用Volume建模首先要打开Drafting模块;如图1.1所示:程序→TrionM3→Drafting图1.1打开Drafting界面如图1.2所示:Volume是Drafting中的一个下拉菜单,如图1.3所示:第4页共30页第3页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共30页图1.21.22新建Volume可通过下拉菜单“Volume→New→弹出‘NewVolume’对话框【图1.4】→输入范围”。如图1.3所示:图1.4...
