电锅炉房的电气设计VIP免费

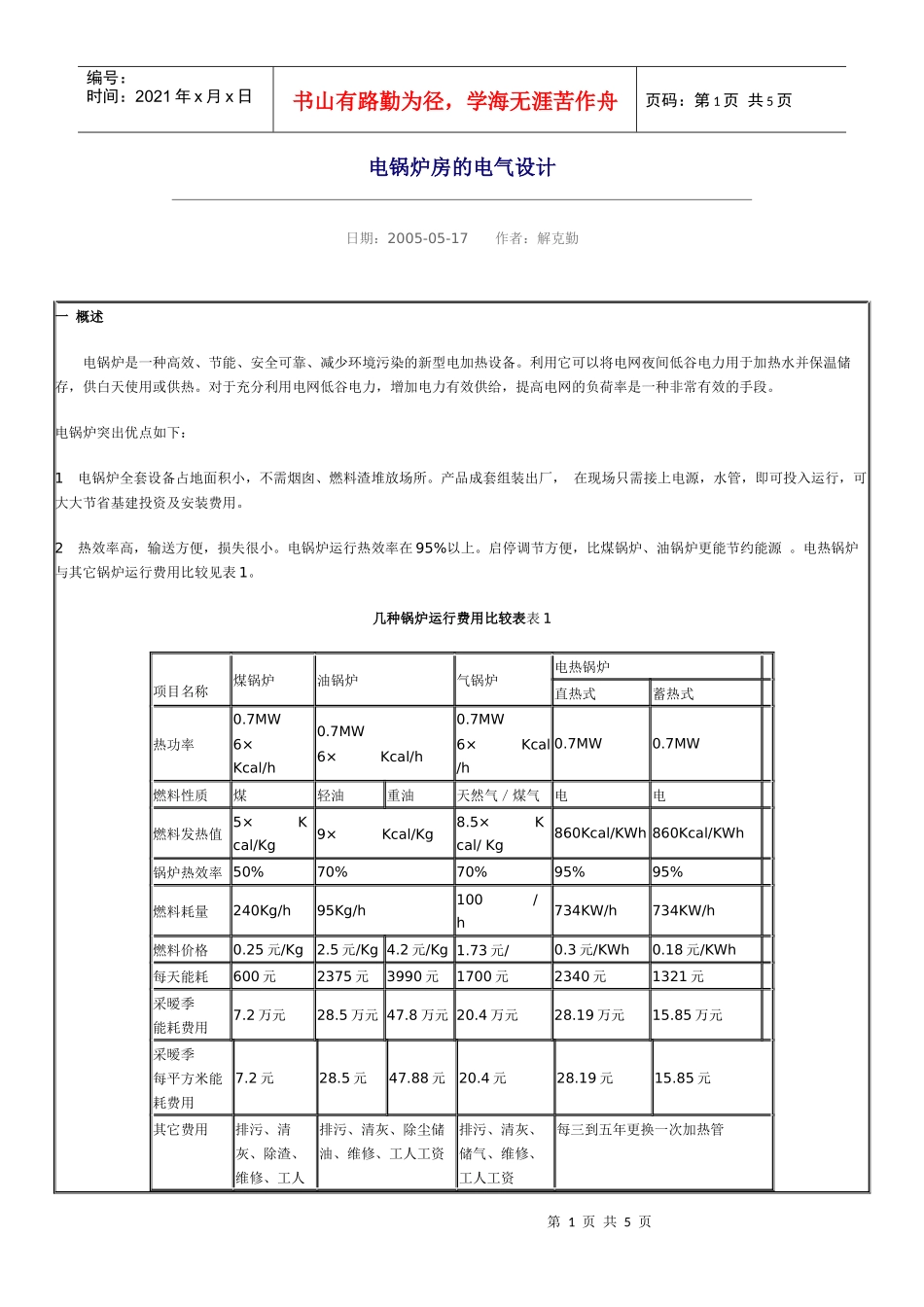

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页电锅炉房的电气设计日期：2005-05-17作者：解克勤一概述电锅炉是一种高效、节能、安全可靠、减少环境污染的新型电加热设备。利用它可以将电网夜间低谷电力用于加热水并保温储存，供白天使用或供热。对于充分利用电网低谷电力，增加电力有效供给，提高电网的负荷率是一种非常有效的手段。电锅炉突出优点如下：1电锅炉全套设备占地面积小，不需烟囱、燃料渣堆放场所。产品成套组装出厂，在现场只需接上电源，水管，即可投入运行，可大大节省基建投资及安装费用。2热效率高，输送方便，损失很小。电锅炉运行热效率在95%以上。启停调节方便，比煤锅炉、油锅炉更能节约能源。电热锅炉与其它锅炉运行费用比较见表1。几种锅炉运行费用比较表表1项目名称煤锅炉油锅炉气锅炉电热锅炉直热式蓄热式热功率0.7MW6×Kcal/h0.7MW6×Kcal/h0.7MW6×Kcal/h0.7MW0.7MW燃料性质煤轻油重油天然气／煤气电电燃料发热值5×Kcal/Kg9×Kcal/Kg8.5×Kcal/Kg860Kcal/KWh860Kcal/KWh锅炉热效率50%70%70%95%95%燃料耗量240Kg/h95Kg/h100/h734KW/h734KW/h燃料价格0.25元/Kg2.5元/Kg4.2元/Kg1.73元/0.3元/KWh0.18元/KWh每天能耗600元2375元3990元1700元2340元1321元采暧季能耗费用7.2万元28.5万元47.8万元20.4万元28.19万元15.85万元采暧季每平方米能耗费用7.2元28.5元47.88元20.4元28.19元15.85元其它费用排污、清灰、除渣、维修、工人排污、清灰、除尘储油、维修、工人工资排污、清灰、储气、维修、工人工资每三到五年更换一次加热管第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页工资注：供暧面积以１００００Ｍ２，采暧以每天１０小时计算，采暧季为４个月。因各地区电价参数不同，此表数据仅供参考。3自动化程度高、运行安全可靠一般电锅炉都采用自动控制，快速平稳地控制电加热管组的循环投切。并且具有漏电保护、短路保护、过电流保护、过电压保护、压力超限保护、水位过低保护等多项保护功能。产品实现了机电一体化，不需专职锅炉运行工、节省费用，避免了人为因素的影响而发生事故。4保护环境、造福大众电锅炉不会排出如二氧化硫、二氧化碳等有害气体，无黑烟、灰尘，没有废物需要处理，无噪声、无污染，从环境保护角度来看，最为优越。5适用范围广电锅炉产品规格品种多，可满足各种用途、各种环境和各种条件下的需要。还可根据用户的特殊要求进行加工订货。二电锅炉房的主要设备电锅炉房的主要设备有:电锅炉本体，电锅炉电控柜，蓄热水箱、蓄热水泵、循环水泵、补水泵及其控制箱，软水器等。电锅炉本体主要由钢制壳体、电加热管、进出水管及检测仪表等组成。电锅炉的加热方式有电磁感应加热方式和电阻加热方式两种。由于电磁感应加热方式为间接加热，因而热效率较低，约为96％。而电阻加热方式热效率高，可达98％。电阻加热方式即采用电阻式管状电热元件加热，在结构上易于叠加组合，控制灵活，更换方便。目前电锅炉基本上都采用电阻式管状电热元件加热。采用电阻式管状电热元件加热方式,其电气特点是锅炉中的水不带电。但当电热元件漏水或爆裂时,也会使锅炉中的水带电,即称之为漏电。另外,受电热元件绝缘导热层的绝缘程度的影响,电热管也存在着一定的漏电电流。按照国家标准,漏漏电流应不大于0.5mA。因此，电气线路上都应设漏电保护。电加热管是电锅炉的心脏，其性能好坏直接关系到电锅炉性能的好坏。电加热管一般选用管状形式，由金属管、电热丝、引出棒、连接座和填料等组成。一般情况下,电加热管使用寿命在10000-30000小时。电加热管的使用寿命主要取决于电加热管的材料,表面热负荷和用户的运行管理水平。电加热管为镍铬不锈钢管材，表面热负荷为6-9W/cm2。此外，电加热管的额定电功率也是一个非常重要的性能指标。在额定工况下，根据国标规定，电功率偏差绝对值不应大于5％。电加热管的连接方式，一般采用三相，对称地接成星形（Y）或三角形（△）。根据容量大小分成两组或多组。图1为750kW电锅炉主接线原理图。第3页共5页第2页共5页编号：时间：2021年x月x日书...
