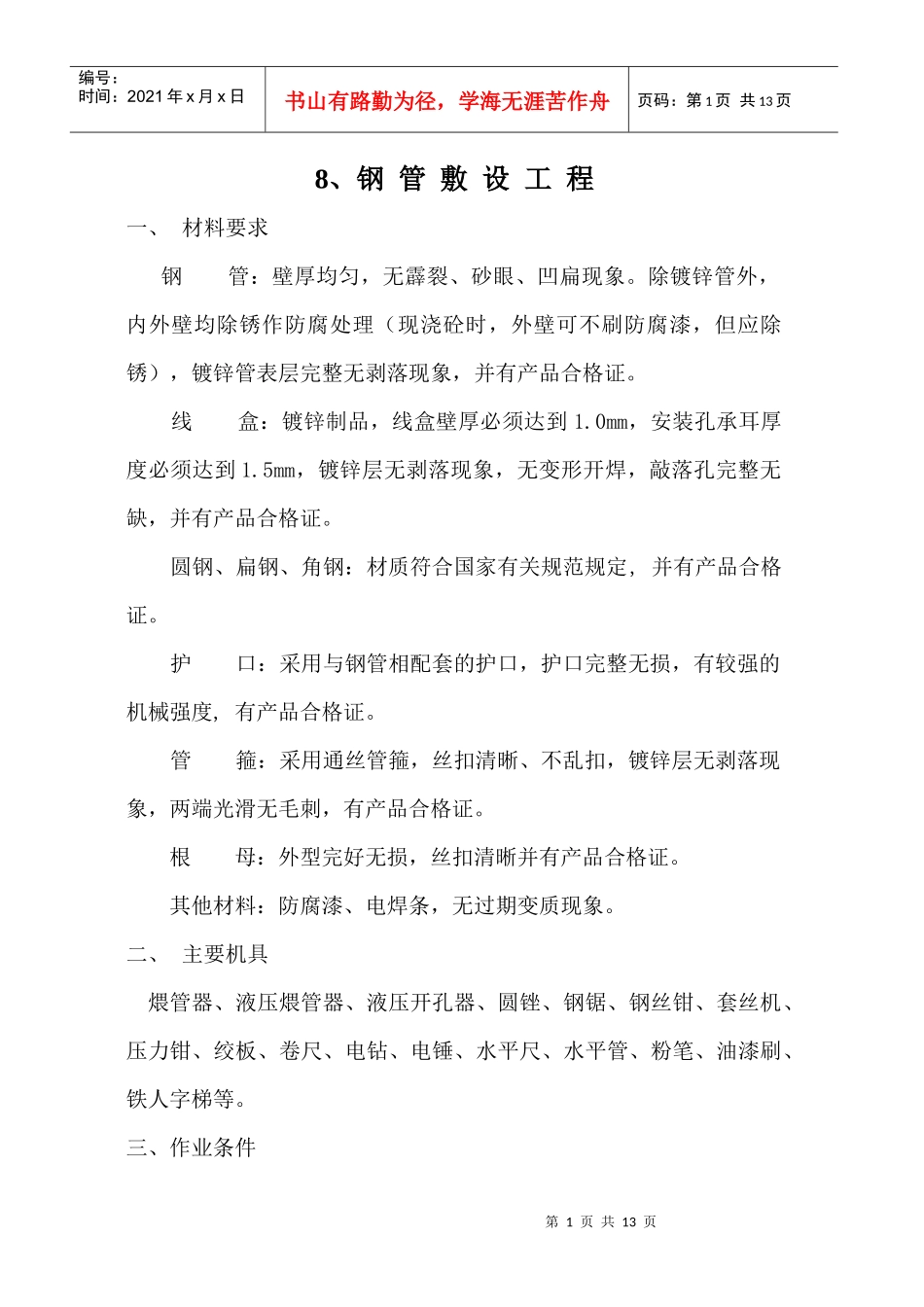

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页8、钢管敷设工程一、材料要求钢管：壁厚均匀，无霹裂、砂眼、凹扁现象。除镀锌管外，内外壁均除锈作防腐处理（现浇砼时，外壁可不刷防腐漆，但应除锈），镀锌管表层完整无剥落现象，并有产品合格证。线盒：镀锌制品，线盒壁厚必须达到1.0mm，安装孔承耳厚度必须达到1.5mm，镀锌层无剥落现象，无变形开焊，敲落孔完整无缺，并有产品合格证。圆钢、扁钢、角钢：材质符合国家有关规范规定,并有产品合格证。护口：采用与钢管相配套的护口，护口完整无损，有较强的机械强度,有产品合格证。管箍：采用通丝管箍，丝扣清晰、不乱扣，镀锌层无剥落现象，两端光滑无毛刺，有产品合格证。根母：外型完好无损，丝扣清晰并有产品合格证。其他材料：防腐漆、电焊条，无过期变质现象。二、主要机具煨管器、液压煨管器、液压开孔器、圆锉、钢锯、钢丝钳、套丝机、压力钳、绞板、卷尺、电钻、电锤、水平尺、水平管、粉笔、油漆刷、铁人字梯等。三、作业条件第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页1、暗管敷设：（1）现浇砼板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎根椐施工图尺寸位置配合土建施工。（2）现浇砼墙内配管，土建钢筋网片绑扎完毕，按墙体线配管（3）土建后砌墙结构位置线已弹好，在土建后砌墙施工时配合土建同时配管。2、明管敷设：（1）配合土建结构安装好预埋件。（2）配合土建内装修油漆，浆活完成后进行明配管。（3）采用胀管安装时，必须在土建抹灰完后进行。3、吊顶内管路敷设：（1）结构施工时，配合土建安装好预埋件。（2）内部装修施工时，配合土建做好吊顶灯位及电气器具位置翻样图，并在顶板或地面弹出实际位置。三、操作工艺所有的灯位、开关、插座合的位置，除根据设计文件、洽商变更确定外，还要参照GB50303—2002的有关规定施工，尤其要注意新规范中明确规定：灯具的开关距离地面的高度为1.3米，潮湿场所的插座安装高度不低于1.5米，小学和幼儿园等场所的插座的高度不低于1.8米。（一）、工艺流程：第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页（1）暗管敷设工艺流程暗管敷设:预制加工（煨弯、切管、套丝）→测定盒箱位置→稳注盒箱→管路连接（丝扣、套管连接）→管路敷设→变形缝处理→地线连接（跨接地线、防腐处理）（2）明管、吊顶内、护墙板内管路敷设工艺流程：明管敷设:预制加工管弯、支架、吊架→测定盒、箱及固定点位置→支、吊架固定→盒、箱固定→管路敷设与连接→变形缝处理→地线连接（跨接地线、防腐处理）（二）、暗管敷设：（1）基本要求a、敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。b、暗配的电线管路宜沿最近的路线敷设并应减少弯曲；埋入墙或砼内的管子，离表面的净距不应小于15mm。应急照明的管线保护层不小于30mm。c、进入落地式配电箱的电线管路，排列应整齐，管口应高出基础面不小于50mm。d、埋入地下的电线管路不宜穿过设备基础，在穿过建筑物基础时，应加保护管。（2）预制加工：根据设计图，加工好各种盒、箱、管弯。a、冷煨法：一般管径为20mm以下时，用手板煨管器，先将管子第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页插入煨管器，逐步煨出所需弯度。管径为25mm及以上时，使用液压煨管器，先将管子放入模具，然后扳动煨管器，煨出所需弯度。b、管子切断：常用钢锯、无齿锯、砂轮锯进行切管，将需要切断的管子长度量准确，放在钳口内卡牢固，断口处平齐不歪斜，管口刮铣光滑，无毛刺，管内铁屑除净。c、管子套丝：采用套丝板、套丝机，根据管外径选择相应的板牙。将管子用台虎钳压牢固，再把绞板套在管端，均匀用力不得过猛，随套随浇冷却液，丝扣不乱不过长，清除渣屑，丝扣干净清晰。管径20mm以下时，应分二板套成，管径在25mm及以上时，应分三板套成。（3）测定盒、箱位置：根据设计图要求确定盒箱轴线位置，以土建弹出的水平线为基准，挂线找平...
