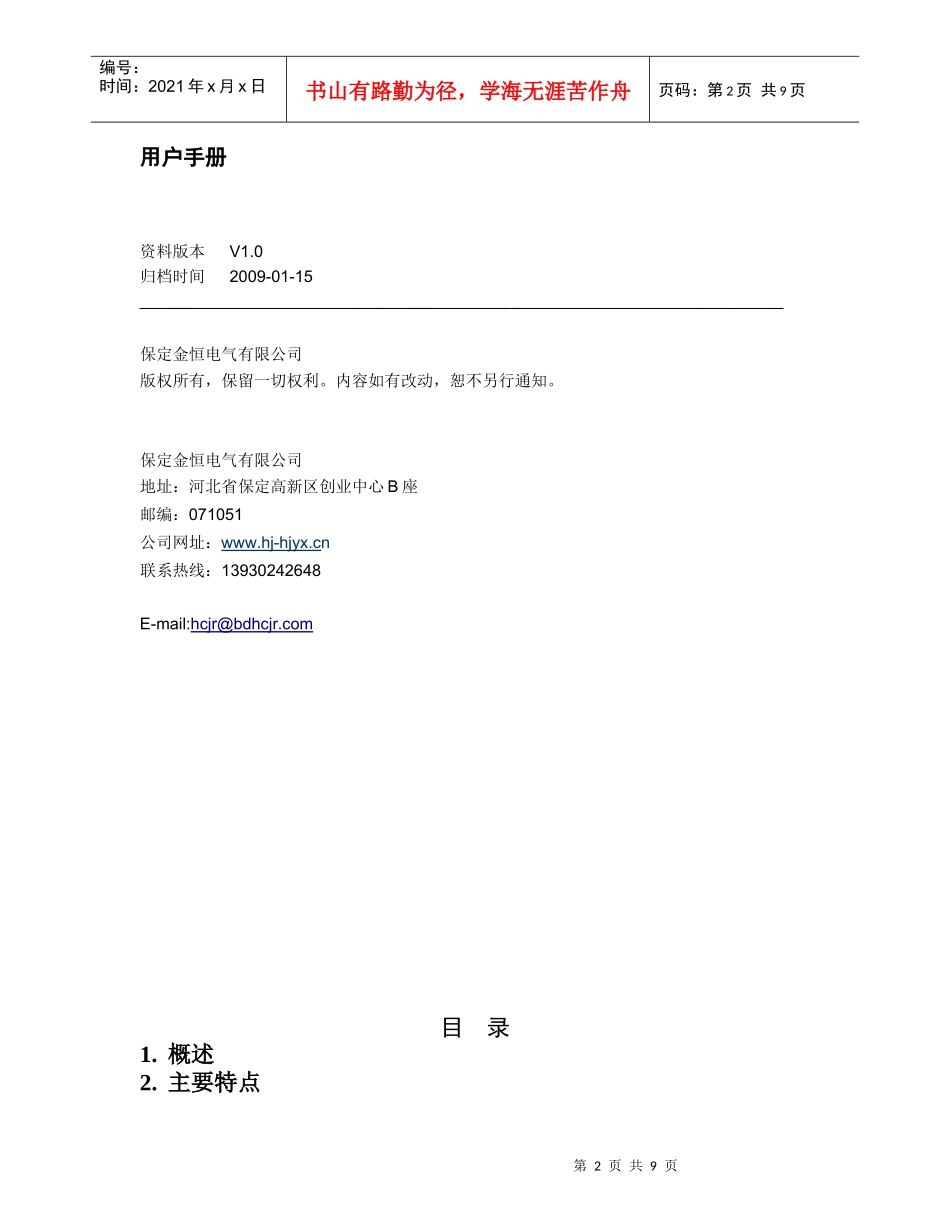

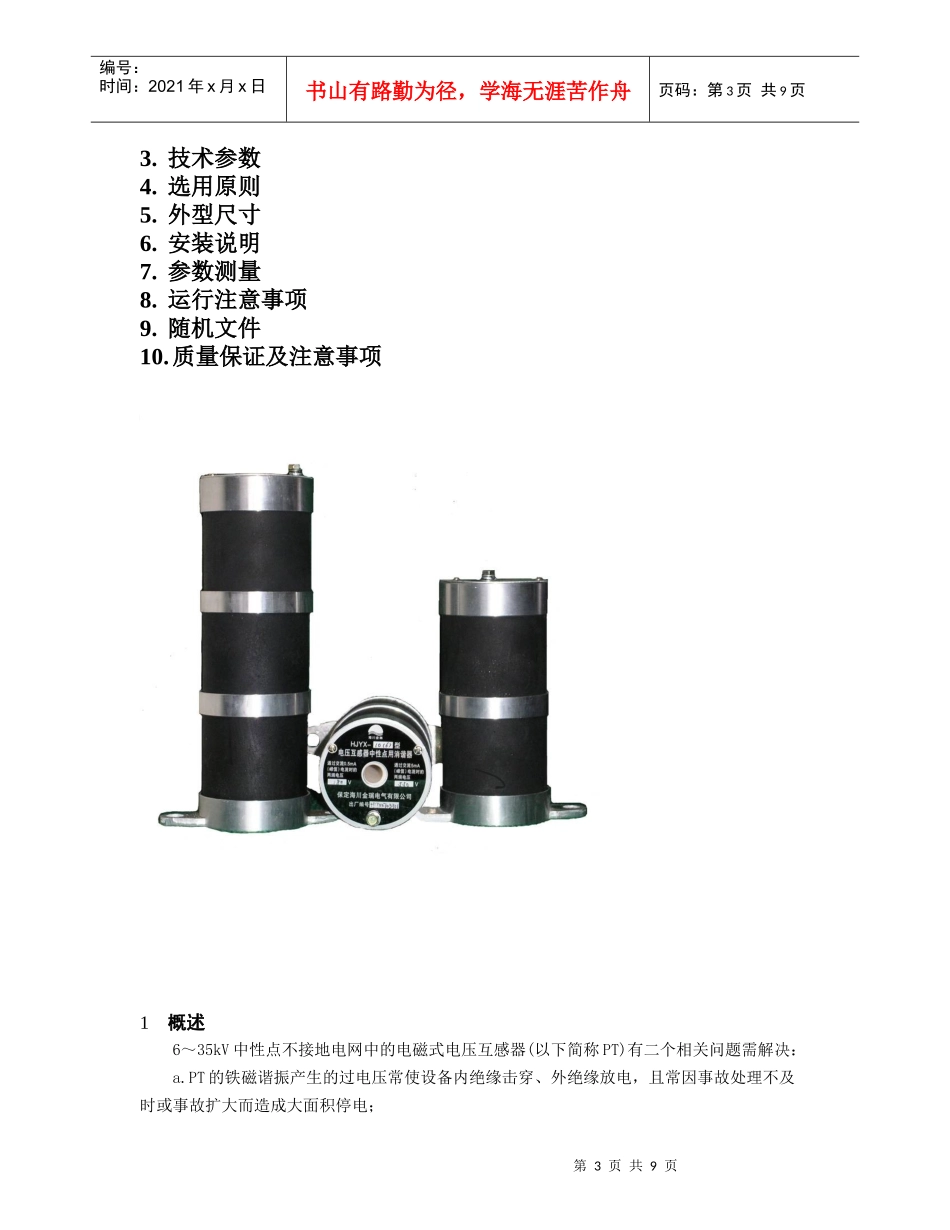

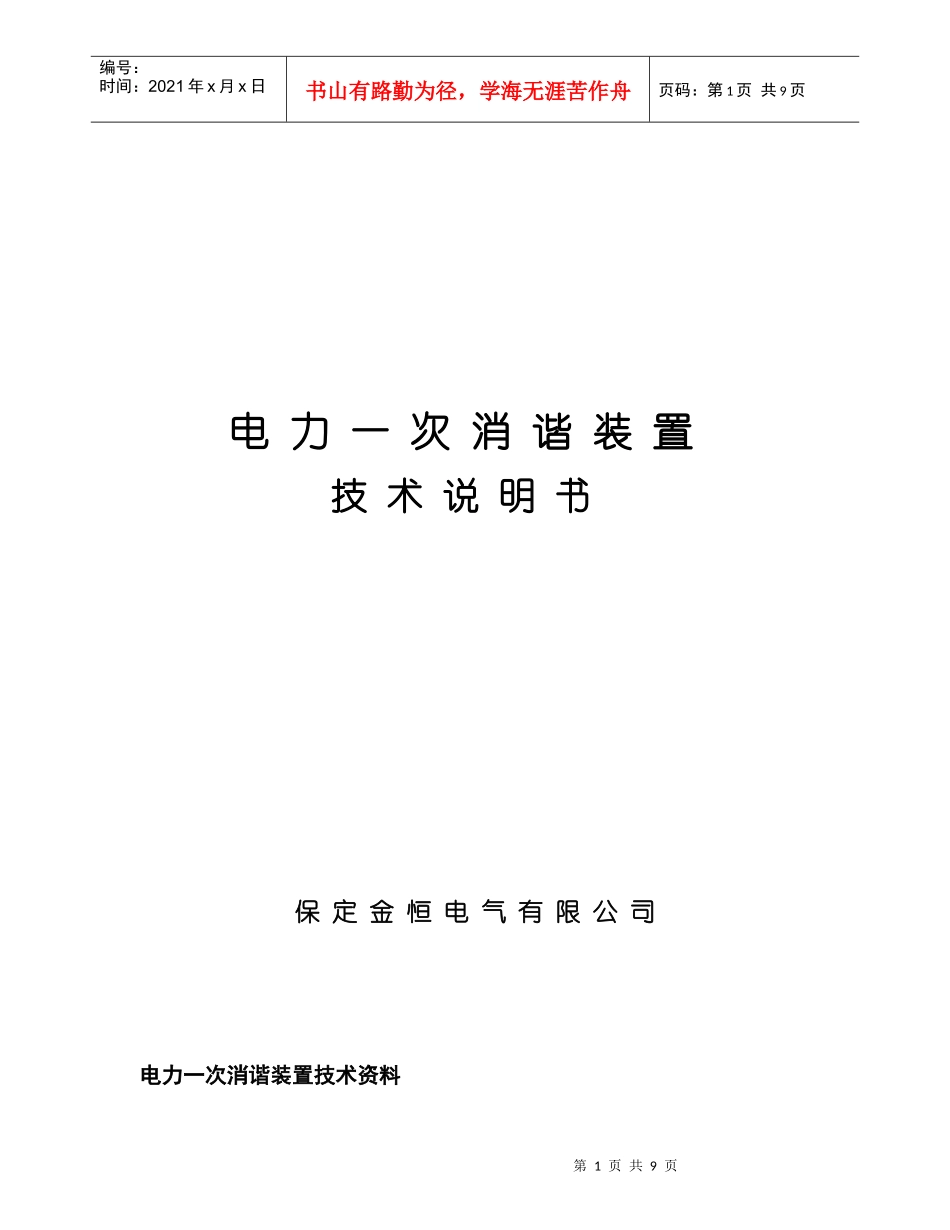

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页电力一次消谐装置技术说明书保定金恒电气有限公司电力一次消谐装置技术资料第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页用户手册资料版本V1.0归档时间2009-01-15_______________________________________________________________________保定金恒电气有限公司版权所有，保留一切权利。内容如有改动，恕不另行通知。保定金恒电气有限公司地址：河北省保定高新区创业中心B座邮编：071051公司网址：www.hj-hjyx.cn联系热线：13930242648E-mail:hcjr@bdhcjr.com目录1.概述2.主要特点第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页3.技术参数4.选用原则5.外型尺寸6.安装说明7.参数测量8.运行注意事项9.随机文件10.质量保证及注意事项1概述6～35kV中性点不接地电网中的电磁式电压互感器(以下简称PT)有二个相关问题需解决：a.PT的铁磁谐振产生的过电压常使设备内绝缘击穿、外绝缘放电，且常因事故处理不及时或事故扩大而造成大面积停电；第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页b.电网中的弧光接地使PT频频烧毁。使用一次消谐装置可有效地解决上述问题：1、消除或阻尼PT非线性励磁特性而引起的铁磁谐振过电压，这种谐振过电压会导致系统相电压不稳定；2、能有效地抑制间隙性弧光接地时流过PT绕组的过电流，防止PT的烧毁；3、限制系统单相接地消失时在PT一次绕组回路中产生的涌流，这种涌流会损坏PT或使PT熔丝熔断；4、当系统发生单相接地后可较长时间保护PT免受损坏。电磁式电压互感器当母线空载或出线较少时，因合闸充电或在运行时接地故障消除等原因的激发，会使PT过饱和，则可能产生铁磁谐振过电压。出现相对地电压不稳定、接地指示误动作、PT高压保险丝熔断等异常现象，严重时会导致PT烧毁，继而引发其它事故。一次消谐装置，是安装在6～35kVPT一次绕组Y0接线中性点与地之间的高容量非线性元件，起阻尼与限流的作用。该消谐装置完全符合现行电力部标准DL/T620—1997《交流电气装置的过电压保护和绝缘配合》第4.1.5条中的规定，可以起到良好的限制电压互感器铁磁谐振的效果。如果6～35kV电网中性点不接地，母线上Y0接线的PT一次绕组将成为该电网对地唯一金属性通道。单相接地或消失时，电网对地电容通过PT一次绕组有一个充放电的过渡过程。试验测得此时常常有最高幅值达数安培的工频半波涌流通过PT，此电流有可能将PT高压熔丝(0.5A)熔断。而安装了HJYX型系列消谐装置后，这种涌流将得到有效抑制，高压熔丝不再因为这种涌流而熔断。消谐装置没有瓷套，装置本体是以特殊原料经独特工艺烧成，本体之间用特制合金连接，可直接用于户内外。它的体积小、重量轻、散热快、强度高、便于安装，很受用户欢迎。2主要特点我公司最新推出的“HJYX型系列消谐装置，全部采用大容量非线性元件及特制合金进行制造。该装置的主要特点有：1.装置全部采用特殊合金进行制作，更采用单片大通流非线性元件，消除了原多片并联结构的消谐装置中通流不均匀现象，性能更加稳定。2.PT高压熔丝一般为0.5A,而烧断时可能导致PT中性点不接地及其他事故。由于采用更优秀材料及工艺生产，消谐装置通流能力高达500mA。3.系列消谐装置针对半绝缘PT提供特制半绝缘消谐装置(带B型)，可以有效限制消谐装置两端电压，从而保护中性点绝缘。4.消谐装置体积超小，尤其适合于PT柜及手车柜中安装。整个消谐装置采用金属材料直接连接，无瓷套，无炸裂危险。5.针对部分电压互感器安装消谐装置后开口三角出现较大谐波电压，一次消谐装置提供本公司的801型二次消谐装置可有效抑制PT开口三角两端的谐波电压。3技术参数第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页消谐装置本体主要电气参数见表1表格中的参数为我公司典型产品参数，如用户有不同要求，我厂可根据用户要求生产。型号直流特性KV/mA非线性系数α热容量250mA/10min10型（适用6～10KV...
