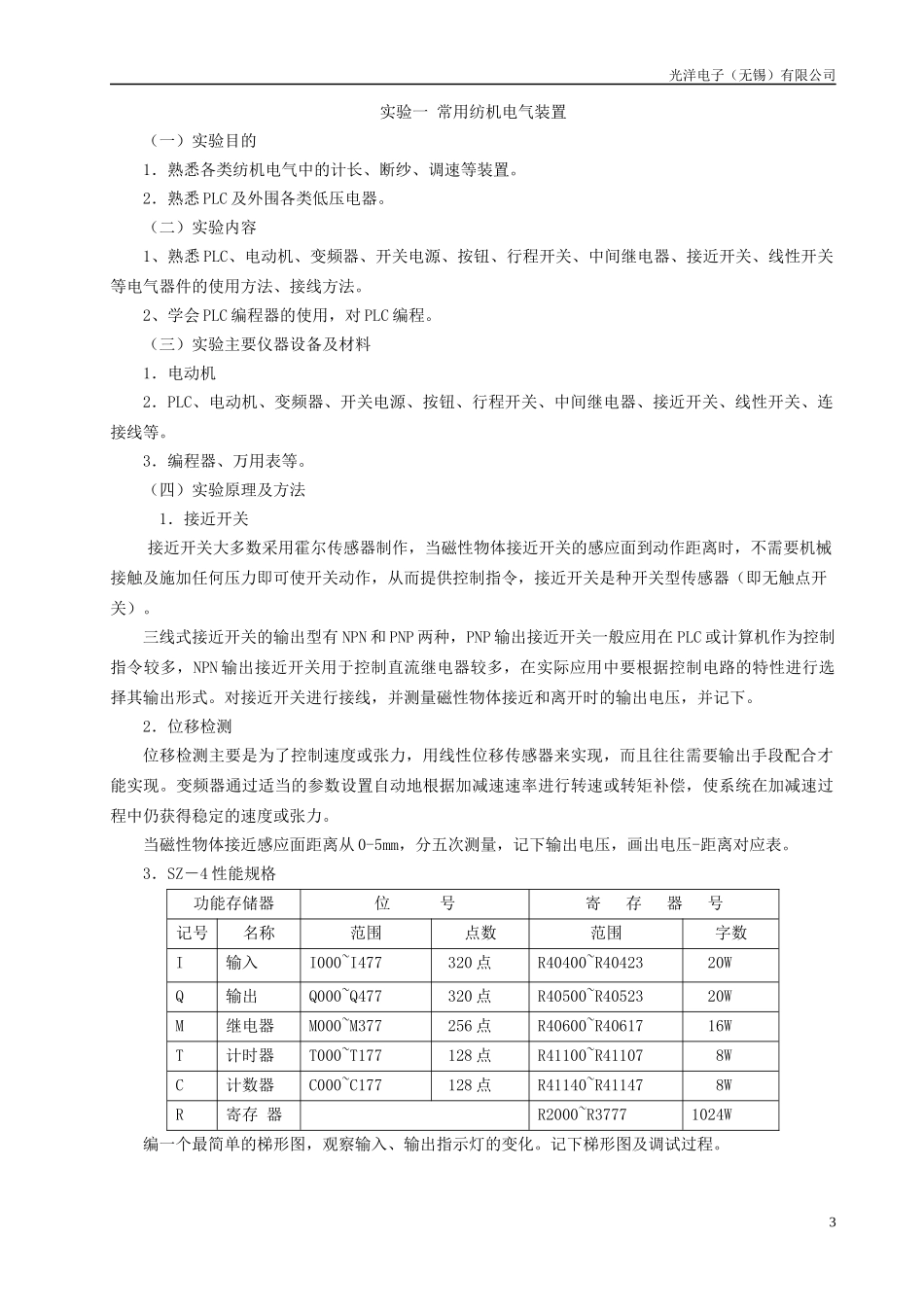

《纺机电气控制》实验指导书绍兴文理学院2010年10月8日II光洋电子（无锡）有限公司实验一常用纺机电气装置（一）实验目的1．熟悉各类纺机电气中的计长、断纱、调速等装置。2．熟悉PLC及外围各类低压电器。（二）实验内容1、熟悉PLC、电动机、变频器、开关电源、按钮、行程开关、中间继电器、接近开关、线性开关等电气器件的使用方法、接线方法。2、学会PLC编程器的使用，对PLC编程。（三）实验主要仪器设备及材料1．电动机2．PLC、电动机、变频器、开关电源、按钮、行程开关、中间继电器、接近开关、线性开关、连接线等。3．编程器、万用表等。（四）实验原理及方法1．接近开关接近开关大多数采用霍尔传感器制作，当磁性物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而提供控制指令，接近开关是种开关型传感器（即无触点开关）。三线式接近开关的输出型有NPN和PNP两种，PNP输出接近开关一般应用在PLC或计算机作为控制指令较多，NPN输出接近开关用于控制直流继电器较多，在实际应用中要根据控制电路的特性进行选择其输出形式。对接近开关进行接线，并测量磁性物体接近和离开时的输出电压，并记下。2．位移检测位移检测主要是为了控制速度或张力，用线性位移传感器来实现，而且往往需要输出手段配合才能实现。变频器通过适当的参数设置自动地根据加减速速率进行转速或转矩补偿，使系统在加减速过程中仍获得稳定的速度或张力。当磁性物体接近感应面距离从0-5mm，分五次测量，记下输出电压，画出电压-距离对应表。3．SZ－4性能规格功能存储器位号寄存器号记号名称范围点数范围字数I输入I000~I477320点R40400~R4042320WQ输出Q000~Q477320点R40500~R4052320WM继电器M000~M377256点R40600~R4061716WT计时器T000~T177128点R41100~R411078WC计数器C000~C177128点R41140~R411478WR寄存器R2000~R37771024W编一个最简单的梯形图，观察输入、输出指示灯的变化。记下梯形图及调试过程。3光洋电子（无锡）有限公司4．操作面板的说明种类下档键名称和功能上档键名称和功能操作键CLR输入、显示、错误的清除CLR←SHFT选择上档键（锁定）SHFT解除上档键选择↓显示以后内容↓←↑显示以前内容↑←→空格、光标移动→←←退格、光标移动←←SRCH检索指令SHREF根据操作数检索DEL删除指令OFF强制OFF、参数OFF设定INS插入指令ON强制ON、参数ON设定ENT执行ENT←MENU指定菜单方式MENU←MODE指定PLC方式菜单MODE←CPU指定PLC连接菜单CPU←MON指定监控菜单MON←指令设定键CNT作成计数器指令GQ指定全局输入OUT作成输出指令GI指定指定局输出LDN作成LOADNOT指令SP指定特殊继电器LD作成LCAD指令$指定地址（程序地址）AND作成与指令V指令作成字母键入识别标记键ANDN作成与非指令WSET作成置位指令XMLS作成母线置位指令YOR作成或指令QORN作成或非指令RRST作成复位指令SMLR作成母线复位指令TJMP作成级跳转指令KANDLD作成ANDLOAD指令LORLD作成ORLOAD指令MTMR作成定时器指令N指令号根据指令号作成指令O对编程器进行编程操作，记下一种典型操作过程。4第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页实验二变频调速控制实验（一）实验目的或实验原理1．熟悉电气控制方法。2．熟悉变频调速控制技术。（二）实验内容熟悉电动机、变频器等元件，进行变频调速控制实验，了解电动机变频调整的工作原理，学会变频器的使用。完成下列内容：1、变频器参数设置2、控制程序的编制3、电机启停控制4、电机正反转控制5、定长自停控制6、断纱延时自停控制7、恒线速控制8、实现电机软启动（三）实验主要仪器设备及材料1．有关纺机电气控制器件2．电动机3．变频器4．交流接触器、按钮、开关5．工具、连接线（四）实验方法及原理1、了解艾默生EV2000系列变频器，会进行参数设置：F0.00频率给定通道选择范围(0~6)[6]表示用何种方式控制变频器，0表示用LED键盘显示调节、1表示用端子UP/DN调节、2表示串行口控制，常与PLC连接、3表示模拟给定VCI、4表示CCI模拟给定、5表示端子脉冲PULSE给定、6表示LED键盘显示单元模拟给定。F0.02运行频率数字设定范围下限频率[20.00H...
